Лестницы по ГОСТу. Нормативные требования и стандарты для переносных (металлических, деревянных, комбинированных) лестниц, стремянок

X

Всем застройщикам хочется иметь в своих зданиях привлекательный интерьер, это касается и конструкционных сооружений, расположенных в лестничных клетках. Но при этом надо учитывать определенные регламенты, нормы и стандарты в сочетании с их комфортной функциональностью.

Иногда бывает и так, что в рабочем проекте лестница на чертеже по ГОСТу выполнена, а уже в ходе строительства, как говорят – «допускается недопустимое» в угоду дизайнерской фееричности. Тут конечно необходим принципиальный авторский надзор.

Фото: красивое, «воздушное» лестничное сооружение без перил и ограждения, но очень сомнительное и проблематичное с точки зрения безопасности его эксплуатации, особенно детьми и явное нарушение СНиП 2.08.01 – 89 (пункт 1.17) и СНиП 2.08.02 – 89 (пункт 1.91).

Фото: красивое, «воздушное» лестничное сооружение без перил и ограждения, но очень сомнительное и проблематичное с точки зрения безопасности его эксплуатации, особенно детьми и явное нарушение СНиП 2.08.01 – 89 (пункт 1.17) и СНиП 2.08.02 – 89 (пункт 1.91).

Так, если проектирование промышленного и гражданского строительства осуществляют с соблюдениями требований строительной документации, то при частной застройке, особенно при строительстве жилья своими руками, бывают нарушения.

Бывает и так, что даже грамотные и профессиональные проектанты, дизайнеры, иногда уступая желанию владельца индивидуальной постройки, излишне дают волю своему творчеству и фантазиям, противоречащие действующим строительным документам.

Обратите внимание!
При проектировании и возведении любого назначения лестничных конструкций и их ограждения, кроме их приглядного вида, особое и главное внимание, надо обращать на их безопасное, удобное и комфортное использование с учетом строительных норм и правил, изложенных в соответствующих документах СНиП и ГОСТ по лестницам.

Но в нашей повседневной бытовой и производственной деятельности часто приходится применять, эксплуатировать и не стационарные лестничные конструкции, которые тоже должны быть безопасны и комфортны в эксплуатации.

Нормативные и правовые документы



Установленные практикой, длина шага (62 см) и подъема ноги (30 – 32 см), которые являются отправными величинами для расчета удобной и безопасной лестницы и ее элементов, в том числе нестационарных.

Установленные практикой, длина шага (62 см) и подъема ноги (30 – 32 см), которые являются отправными величинами для расчета удобной и безопасной лестницы и ее элементов, в том числе нестационарных.

Перед проектированием, производством готовых элементов лестниц или при возведении их, на месте, своими руками необходимо ознакомиться с проблемно-ориентированными государственными стандартами, ГОСТ на лестницы и стремянки и ГОСТ на ограждения лестниц, перечисленных ниже:

  • ГОСТ 9818 – 85 «Марши и площадки лестниц железобетонные».
  • ГОСТ 23120 — 78 «Лестницы маршевые, площадки и ограждения стальные. Технические условия».
  • ГОСТ 25772 — 83 «Ограждения лестниц, балконов и крыш стальные».
  • ГОСТ 26887 — 86 «Площадки и лестницы для строительно-монтажных работ. Общие технические условия».
  • ГОСТ Р53254 — 2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования».
  • ГОСТ 8556 — 72 «Лестницы пожарные ручные деревянные. Технические условия».
  • Федеральный закон от 22 июля 2008 г. № 123 — ФЗ «Технический регламент о требованиях пожарной безопасности».
  • ГОСТ Р ИСО 14122 – 3 — 2009 «Безопасность машин. Средства доступа к машинам стационарные. Часть 3. Лестницы и перила».
  • ГОСТ 24258 — 88 «Средства подмащивания. Общие технические условия».
  • ГОСТ 26887 — 86 «Площадки и лестницы для строительно-монтажных работ».
  • ГОСТ 12.4.059 — 89 ССБТ «Строительство. Ограждения предохранительные инвентарные. Общие технические условия».
  • ПОТ Р М — 012 — 2000 «Межотраслевые правила по охране труда при работе на высоте».
  • РД 34.03.204 «Правила безопасности при работе с инструментами и приспособлениями».
  • ГОСТ 21.101 — 97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации».



Общепринятые, удобные и безопасные для эксплуатации, типоразмеры маршей и их элементов

Общепринятые, удобные и безопасные для эксплуатации, типоразмеры маршей и их элементов

Нормативные требования и стандарты для переносных (металлических, деревянных, комбинированных) лестниц, стремянок

По своему функционалу лестницы делятся на следующие виды:

  1. Стационарные.
  2. Трансформируемые (например, телескопические).
  3. Переносные (подвижные, подкатные).
Когда нет места или нужды в фундаментальных маршах, можно смонтировать и применять трансформируемые, телескопические лестничные конструкции.

Когда нет места или нужды в фундаментальных маршах, можно смонтировать и применять трансформируемые, телескопические лестничные конструкции.

По стационарным лестницам все более или менее понятно, их разновидности даже в самих названиях нормативных документов фигурируют. А вот интересно, в какой документации, нормах, правилах и стандартах, и что прописано про безопасность, требования к не стационарным конструкциям, их эксплуатации, содержанию и испытаниям?

Двухсекционная переносная лестница стремянка по ГОСТу с универсальными, стандартными размерами.

Двухсекционная переносная лестница стремянка по ГОСТу с универсальными, стандартными размерами.

Действительно очень интересный вопрос, для тех, кто проектирует, делает и пользуется переносными, приставными, трансформируемыми лестницами, стремянками. Так же, ответственные за охрану и технику безопасности труда в организациях, должны знать какие регламентирующие акты, СНиП, ГОСТ на лестницы стремянки применять, какие ГОСТ на испытание лестниц и стремянок использовать в своей контрольно – надзорной деятельности.

Деревянная лестница по ГОСТу, СНиП строится, эксплуатируется и проверяется в соответствии с наглядными требованиями на данном рисунке

Деревянная лестница по ГОСТу, СНиП строится, эксплуатируется и проверяется в соответствии с наглядными требованиями на данном рисунке

Специалистам по охране труда, курирующих предприятия, где широко используются не стационарные лестницы в ремонтных, строительных и монтажных работах, для ознакомления требований к их изготовлению, использованию и испытанию, надо обратиться к следующим строительным нормам и правилам государственным стандартам руководящим документам:

  1. РД 34.03.204 «Правила безопасности при работе с инструментами и приспособлениями».
  2. ПОТ Р М — 012 — 2000 «Межотраслевые правила по охране труда при работе на высоте».
  3. ГОСТ 24258 — 88 «Средства подмащивания. Общие технические условия».
  4. ГОСТ 26887 — 86 «Площадки и лестницы для строительно-монтажных работ».
  5. СНиП 12 – 03 — 2001 «Безопасность труда в строительстве. Часть 1. Общие требования» (Подпункт 7.4 Требования безопасности при эксплуатации средств механизации, средств подмащивания, оснастки, ручных машин и инструмента).

Обратите внимание!
Для ознакомления и расширения своего кругозора не помешает посмотреть и украинский документ ОСТ 11 091 – 125 — 76 «Лестницы-стремянки и лестницы приставные. Требования безопасности».

Лестницы, изготовленные для ремонтных, монтажных и строительных работ по стандартам подразделяются на следующие типы:

  • навесные;
  • приставные вертикальные;
  • приставные наклонные.
Пример навесной лестничной конструкции и ее типоразмеров в соответствии с ГОСТ на лестницу.

Пример навесной лестничной конструкции и ее типоразмеров в соответствии с ГОСТ на лестницу.

Из выше приведенных нормативных актов и строительных документов вытекает следующая нормативная информация и требования, которые должны соблюдаться:

  1. В соответствии с регламентирующими документами, СНиП, ГОСТ на деревянные лестницы, лестничные конструкции из металла, все они должны подвергаться постоянному визуальному контролю.На них должны быть указаны следующие сведения и информация:
  • Сроки следующих испытаний;
  • Принадлежность определенному производственному подразделению (например, участку, цеху) с присвоенным инвентарным номером.

Обратите внимание!
Данная информация наносится на тетивах лестничных конструкций из дерева и металла, а к веревочным лестницам — крепится информационная бирка.

  1. Неинвентарные средства подмащивания (вспомогательная оснастка и конструкции, обеспечивающие строительно-монтажные работы и ремонт), к которым относятся лестницы и стремянки, делают из следующих материалов:
    • металла – алюминиевые сплавы и сталь;
    • древесины — пиломатериал хвойных пород отборных сортов (сорт1-ый и 2-ой), в соответствии с пунктом «Требования безопасности при эксплуатации средств механизации, средств подмащивания, оснастки, ручных машин и инструмента» в СНиП 12 – 03 — 2001 «Безопасность труда в строительстве. Часть 1. Общие требования».
  2. Приставные деревянные лестницы должны быть не длиннее 5 метров, а угол наклона при подъеме не должен превышать 60 градусов.

Обратите внимание!
Специальные требования к пожарным лестницам, к их типоразмерам и конструкции, инструкция по их приемке и испытанию изложены в ГОСТ 8556 — 72 «Лестницы пожарные ручные деревянные. Технические условия».

  1. Требования к размерам ширины приставных лестниц и стремянок, тетивы которых должны сужаться к верху, следующие:
    • внизу – 400 мм и больше;
    • вверху – 300 мм и больше.
  2. При производстве изделий из древесины:
  • ступени плотно врезаются в боковины тетивы лестницы;

Обратите внимание!
Запрещается использовать лестничные конструкции, сбитые только гвоздями.

  • через каждые 2 метра тетивы стягиваются болтами (от 8 мм и более) при помощи стяжных крепежных элементов (металлических стержней с нарезкой под болт);

Обратите внимание!
Изделия длиной 3 метра и более обязательно скрепляются двумя стяжными болтами под нижней и верхней ступенью.

  • для укрепления сборки ступеней к тетиве используется только влагостойкий клей;
  • в пазы тетивы шипы ступенек должны входить плотно, без зазоров и не болтаться в них;
Чертеж лестницы

Чертеж лестницы

Обратите внимание!
В данной конструкции не допускается расклинивание шипов ступеней.

  • требуемые расстояния: между соседними ступеньками должны лежать в диапазоне от 30 см до 34 см; между боковинами – от 45 см до 80 см;
  • высота от поверхности пола, перекрытия или земли до первой ступеньки должна быть менее 40 см.

Надо отметить, что отдельных ГОСТ на испытание лестниц и стремянок, которые относятся к переносным конструкциям, в России нет, да и производят их по ТУ (техническим условиям). Поэтому и испытания проводятся больше на основе корпоративного понимания производителем прочности и надежности своей продукции.

Стоит отметить, что в странах ЕС действует стандарт — EN131-4 «Одно- и многошарнирные лестницы», включающие и методы испытания на изгиб, на прочность, на кручение и боковые отклонения.

Обратите внимание!
Для пожарных ручных и навесных спасательных лестничных изделий разработаны отдельные российские государственные стандарты: ГОСТ Р 53275 — 2009 «Техника пожарная. Лестницы ручные пожарные. Общие технические требования. Методы испытаний»; ГОСТ Р 53276 — 2009 «Техника пожарная. Лестницы навесные спасательные пожарные. Общие технические требования. Методы испытаний».

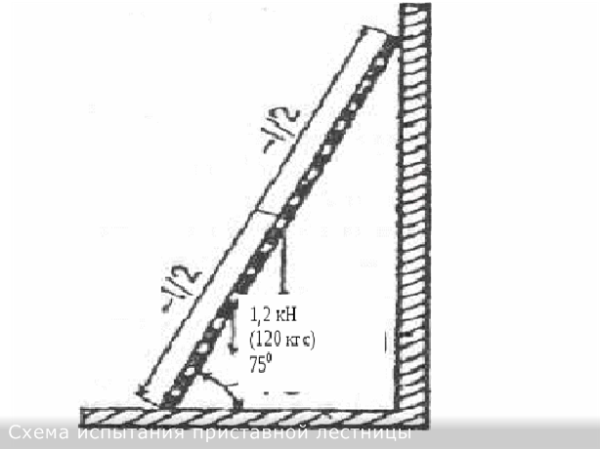

Схема испытания статической нагрузкой в 1,2 кН (120 кгс)

Схема испытания статической нагрузкой в 1,2 кН (120 кгс)

При этом, при лабораторных и выездных испытаниях общепринято переносные лестничные конструкции и стремянки испытывать статической нагрузкой в 120 кгс, которая воздействует на ступеньку пролета.

Сроки испытаний переносных лестниц, в соответствии с СНиП 12 – 03 – 2001, следующие:

  • из дерева – 1 раз в полгода;
  • из металла – 1 в год.

Для предотвращения производственных травм, приставные лестничные изделия необходимо снабжать нижние концы тетивы дополнительными устройствами, которые мешают их сдвигу по поверхности и опрокидыванию (ПОТ Р М — 012 – 2000 подпункт 2.3.4 ).

Это, в зависимости от поверхности, могут быть следующие приспособления:

  • на земле – оковки с наконечниками для фиксации;
  • на гладких поверхностях – например, резиновые диэлектрические башмаки.

На любой поверхности, чтобы не допустит опрокидывание лестницы с человеком, не допускается ставить лестничные конструкции с углом уклона больше 75 градусов, без ее дополнительной фиксации в верхней части.

Обратите внимание!
Перед каждым началом работ с переносными лестницами, стремянками необходим их визуальный осмотр, а эксплуатировать их можно только, соблюдая правила безопасности и страховки, согласно ПОТ Р М — 012 – 2000.

Ограждения не стационарных лестничных конструкций для строительных, ремонтных и других работ на высоте

Действующие государственные стандарты регламентирует размеры ограждений, которые используются в строительных, ремонтных и других производственных работах на высоте.

Лестничные ограждения по ГОСТу, для приставных конструкций с высотой 5 метров и более:

  • с углом наклона 75 градусов и более, должны с 2 метровой высоты имеет ограждение из дуг.
  • с уклоном 70-75 градусов – перилы с 5 метровой отметки, высоты по вертикали такого перильного ограждения должны находиться в пределах от 900 мм до 1400 мм.
Изделие с перильным ограждением.

Изделие с перильным ограждением.

Для навесных лестничных изделий длиной более 5 метров (вертикальных и с углом к горизонту более 75 градусов) ГОСТ на ограждение лестниц предусматривает обязательное дуговое ограждение:

  • с расстоянием между дугами не больше 0,8 метра;
  • дуги от лестницы должны располагаться не ближе 0,7 и не дальше 0,8 метра.

Если есть площадки, например на переносных, передвижных или подкатных лестничных сооружениях, то они должны иметь периллы высотой не меньше 1,0 метра и бортовое ограждение от 0,1 метра.

Для получения дополнительной информации по теме посмотрите видео в этой статье.

Выводы

Не соблюдения требований действующих ГОСТ, СНиП и руководящих документов регламентирующих правила техники безопасности труда на высоте, может быть производственная травма – и это еще минимальная цена за такие нарушения.
