Чертежи лестниц: обозначения, термины и размеры

Как обозначается лестница на чертеже? Как начертить лестницу в автокаде, каким должен быть ее уклон и размер ступени? Как правильно называются элементы конструкции лестничного марша? Ответы на эти и некоторые другие вопросы мы постараемся найти в статье.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

  • Расположение всех помещений этажа с указанием их размеров.
  • Расположение лестничных клеток и маршей.
  • Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
  • Конструкция здания (включая расположение опор и пролетов перекрытий).
  • Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

  • Главный фасад находится внизу плана.
План этажа коттеджа. Фасад находится внизу.

План этажа коттеджа. Фасад находится внизу.

  • Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
  • На плане указывается направление открывания дверей.
  • Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология



Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

  • Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
  • Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
  • Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
  • У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
  • Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.
Готовые лестницы – особенности современных конструкций

Готовые лестницы – особенности современных конструкций

  • Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
  • Чердачные и подвальные лестницы отличаются от прочих довольно условно:  для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.

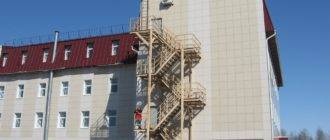

  • Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение — стационарные пожарные лестницы. Они изготавливаются только из стали.

Чердачные лестницы – какими они бывают

Чердачные лестницы – какими они бывают

Элементы

  • Уже упомянутый нами марш — всего лишь прямой участок лестницы.
  • Проступь — горизонтальная поверхность ступени.
  • Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

  • Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
  • Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
  • Лестничная площадка — горизонтальный участок между двумя маршами.
  • Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
  • Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
  • Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане — на горизонтальную; в случае вертикального сечения — соответственно, на вертикальную.

Обычно план не дает полного представления о количестве маршей и вертикальных размерах лестницы, поэтому чертеж лестничной клетки и маршей выполняется как минимум в плане и одном сечении.

Ступеньки для лестницы – форма, материал, особенности конструкции

Ступеньки для лестницы – форма, материал, особенности конструкции

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх — стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Обязательно ли должны, скажем, чертежи бетонных лестниц включать словесное или буквенное обозначение материала, из которого изготовлены?

Вовсе нет. В ГОСТ 5401-50 содержится инструкция по использованию графических обозначений разных материалов при строительстве.

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

  • Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии — имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
  • Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
  • Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.
Обозначения некоторых строительных материалов, не вошедших в наш список.

Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства. В случае, если речь идет об изготовлении лестницы,  ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

  • Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта — от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы — 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.

  • При уклоне меньше 23 градусов возможно сооружение пандуса — прямой или криволинейной наклонной площадки.
  • Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.
Достаточно крутая лестница

На фото достаточно крутая лестница

Основные моменты

  • Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
  • Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
  • Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие  человек имел возможность остановиться.

  • Если речь идет о наружной лестнице, то ведущую  на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум — 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.

Оптимальная ширина лестницы определяется ее назначением.

Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум — 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома — 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

  • Ширина проступи — от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
  • Высота ступени — от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.
Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.

Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.

  • Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 — 64 сантиметра).

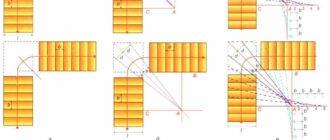

Для винтовой,  спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.

Так, при ширине лестницы в 100 см и ширине проступи на средней линии в 20 см (именно такой минимум предписывается СНиП) радиус поворота не должен быть меньше 100+(20х2)=140 см.

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

РПроектирование лестниц – ответственное дело для увлечённых людей» width=»450″ height=»334″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).

Успехов в строительстве!
