Металлические каркасы лестниц: закрытый и открытый каркас. Изготовление винтовой лестницы и конструкции из швеллера

X

Если вы хотите установить в своем доме лестницу, необходимо предварительно ознакомиться с тем, что предлагает современный рынок. Мало того, что стали комбинировать различные материалы, к примеру, метал и стекло, дерево и пластик, так еще и каркасы лестниц стали изготавливать всевозможных форм. Об этом мы с вами и поговорим отдельно в нашей статье.

Металлическая лестница по праву считается одной из самых надежных, наравне с ней находится железобетонная конструкция

Металлическая лестница по праву считается одной из самых надежных, наравне с ней находится железобетонная конструкция

Виды каркасных конструкций

В данном разделе будут описаны наиболее востребованные и популярные варианты обустройства лестницы. Это не означает, что на этом разнообразие заканчивается, просто рассматривать лучше те изделия, которые легко заказать и можно установить своими руками.

Примечание! На самом деле проще всего установить каркас деревянной лестницы, но, согласитесь, натуральный материал проигрывает по надежности и прочности металлу. Даже необработанное железо способно выдержать нагрузки в несколько раз превышающие несущую способность подготовленного дерева.

Закрытый каркас

  • Основная особенность данного вида – его невзрачная внешность, поэтому он будет полностью скрыт под ступенями и панелями, что не позволит невольно встретиться с необработанным металлом.
Именно такие участки и считаются «неприятными» для глаз

Именно такие участки и считаются «неприятными» для глаз

  • Именно поэтому, чаще всего, такой железный каркас лестницы изготавливают из более дешевых швеллеров и уголков. Собственно – самый популярный вариант для самостоятельного возведения, так как только потребуется минимум инструмента.

К сведению! Главной ошибкой новичков – недосмотр несущей способности, что приводит к деформации конструкции, в некоторых случаях, даже к частичному разрушению. Поэтому необходимо проектирование каркаса лестницы доверить людям, как минимум, разбирающимся в строительных понятиях.

Готовый металлический каркас для лестницы очень тяжелый, поэтому швеллер легче зафиксировать сразу в том положении, в котором он будет оставаться

Готовый металлический каркас для лестницы очень тяжелый, поэтому швеллер легче зафиксировать сразу в том положении, в котором он будет оставаться

Выглядит закрытый каркас довольно просто:

  • Стойками выступает швеллер, который также является и крепежными перемычками, соединяющими стойки в нескольких местах.
  • В качестве опор для ступеней выбирают металлические уголки, все зависит от толщины данного изделия, если она будет недостаточной, то, к примеру, деревянная ступень потеряет значительную прочность.

Совет! Чтобы спрятать железный каркас для лестницы, можно использовать либо деревянные панели-щиты, либо гипсокартон.

Открытый каркас

Открытые основания можно разделить на два вида:

  • С двумя косоурами – внешне опорные элемент изготавливаются в форме «лесенки», с вырезами равными ширине ступеней. Они сразу покрываются декоративными средствами (эмалью), что придает им законченный вид. Самому такую конструкцию сделать сложнее, работать придется с листовым металлом.
  • С одним косоуром – опорный элемент выглядит как вышеописанный, только он устанавливается один по центру ступеней. Лестница при этом выглядит более легко и прозрачно, но не забывайте, если ширина ступеней будет большая, то возможна их деформация (прогиб).

Чтобы избежать этого, лучше установить дополнительные опоры сбоку, соединяющие между собой по 2-3 ступени. Один косоур – наиболее оптимальный каркас для винтовой лестницы.

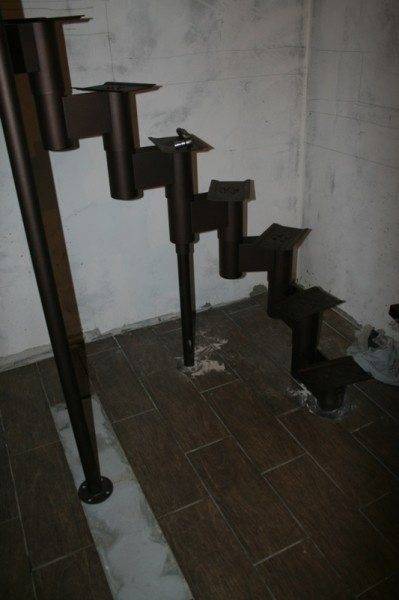

На фото – сборный косоур, который продается в готовом виде, вам необходимо только зафиксировать его нижнюю часть на полу и соединить элементы болтами между собой

На фото – сборный косоур, который продается в готовом виде, вам необходимо только зафиксировать его нижнюю часть на полу и соединить элементы болтами между собой

Примечание! Цена очень сильно разнится между прямыми опорными элементами и витыми, поэтому прежде чем проектировать, подсчитайте возможные затраты.

Изготовление каркаса из швеллера



А теперь давайте создадим свое основание для лестницы на металлокаркасе, без посторонней помощи. Для этого нам потребуется:

  • Швеллер. Хотя его можно заменить профильной трубой – она более жесткая и снижает образующуюся вибрацию.
  • Металлические уголки 40х40 мм или 20х40 мм.
  • Сварочный аппарат.
  • Ножовка по металлу или болгарка.
  • Дрель.

Приступаем к работе:

  • Первым делом, необходимо нарезать швеллер согласно размерам.
Лестницы на металлокаркасе: как их облицевать деревом

Лестницы на металлокаркасе: как их облицевать деревом

  • С помощью сварки зафиксировать швеллер в несколько рам, которые будут отличаться между собой по высоте.
  • Сварить их между собой так, чтобы получился один цельный марш.
  • Если этого достаточно, то можно приступать к креплению уголков, если у вас два марша, то требуется повторить все процедуры и изготовить еще один каркас.
Поворотные ступени имеют трапециевидные или треугольные формы – помните об этом, когда будете сооружать поворот

Поворотные ступени имеют трапециевидные или треугольные формы – помните об этом, когда будете сооружать поворот

  • Закрепить каркас железной лестницы к полу и стенам, если это возможно.
  • Нарезать металлический уголок в размер равный глубине ступеней.
  • Наварить уголки к швеллеру так, чтобы одна сторона его оставалось доступной для фиксации ступеней.
  • С помощью дрели рассверлить в ней по два отверстия под саморезы (если ступенька будет деревянной).

Совет! После окончания работ, возьмите в руки напильник и обработайте все швы после сварки.

Как сделать винтовую лестницу

Вы уже знаете, как делается прямая лестница на металлическом каркасе, а теперь давайте разберемся с винтовой конструкцией.

Для этого вам понадобится:

  • Труба необходимого диаметра и достаточной длины.
  • Еще одна труба, но большего диаметра (на 2-3 мм без учета толщины металла).
  • Металлический уголок.

Если материалы все имеются, то можно приступать к работе:

  • Первым делом нарезается труба наибольшего диаметра на гильзы длиной не более 250 мм. Это расстояние между ступенями, если вам кажется, что оно большое, то можно нарезать и 220 или 230 мм.
Лестницы на металлическом каркасе: теория и практика

Лестницы на металлическом каркасе: теория и практика

Важно! Нарезку следует производить перпендикулярно самой трубе, чтобы плоскость была ровной, в противном случае установить ровно ступени вряд ли получится.

  • Теперь необходимо отмерить расстояние для нарезки металлического уголка. Для этого требуется установить временно центральную опорную трубу.
  • Размеры снимаются для каждой ступени отдельно, так как здесь важны даже перепады в 3-4 мм.
  • После замеров – нарезаем уголки согласно результатам.
  • Используя сварочный аппарат, свариваем треугольные формы (необязательно, что треугольники будут одинаковыми).
  • Привариваем формы к гильзам.

Совет! Чтобы не запутаться, пронумеруйте отрезки в той последовательности, в которой они будут одеваться на опорную трубу.

  • Надеваем на основную трубу гильзы. Если они сильно болтаются, то их следует зафиксировать  с помощью дрели и саморезов.
  • Устанавливаем опорную трубу на ее место и фиксируем. Для этого лучше приварить с двух концов небольшие металлические пластины, через которые будут засверлены анкерные болты в пол и потолок.
Можно также вставить трубу в такую опору и зафиксировать ее саморезами

Можно также вставить трубу в такую опору и зафиксировать ее саморезами

<ulКакими бывают ступени для лестниц из бетона» width=»640″ height=»360″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Вывод

Каркасные лестницы для дома следует возводить на этапе строительства, так можно не бояться повредить напольное покрытие или обои на стенах. Проще всего это сделать, если требуется лестница в каркасном доме, вам не будут мешать монолитные перегородки, всегда есть возможность обойти стену или перегородку.

С другой стороны, возводить лестничное основание на этапе строительства означает определение его внешнего вида, что не всегда возможно, ведь дизайн помещения может быть еще не готов. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (см.также какими бывают ступеньки для бетонных лестниц).
