Лестничная тележка: особенности конструкции и самостоятельного изготовления

Многие домашние мастера не понаслышке знают о том, что ручная тележка в доме – вещь незаменимая. Потребность в перевозке грузов возникает как при проведении мелких строительных работ, так и в быту. Поэтому, желательно всегда иметь под рукой небольшую тележку, которая способна облегчить подъем различного рода грузов. И темой данной статьи будет лестничная тележка НТ 1310.

Такая конструкция позволяет перевозить грузы не только по ровной горизонтальной плоскости, но и осуществлять их транспортировку по железобетонным лестницам. Это становится возможным благодаря особой конструкции, позволяющей тележке «шагать» по ступеням.

Железобетонные лестницы - красивый и практичный архитектурный элемент
Железобетонные лестницы – красивый и практичный архитектурный элемент

Тележка, предназначенная для лестниц

Жители многоэтажек, в которых отсутствует лифт, в частности, хрущевок, не понаслышке знают о трудности транспортировки грузов по лестнице.  Даже если груз и не является тяжелым, тащить его на пятый этаж по железобетонным лестничным маршам иногда оказывается очень проблематично, в особенности, для людей пожилого возраста.

Именно для облегчения таких работ  используются специальные лестничные тележки, которые позволяют без особых усилий транспортировать по ступеням грузы любого веса.

Совет! При использовании таких тележек происходят малейшие сотрясения перевозимого груза, что особо важно при транспортировке хрупкой клади.

Заявленная грузоподъемность таких тележек составляет от 50 до 150 кг, то есть даже самая хрупкая конструкция позволит вам без труда перевозить мешки сахара или цемента.

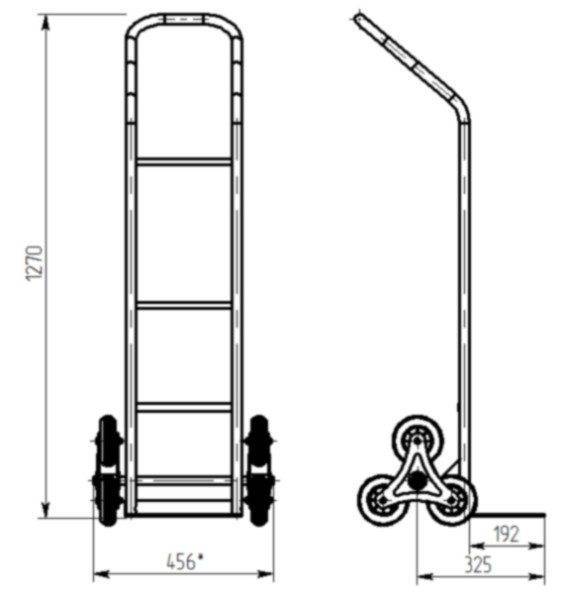

Конструкция тележки

Железобетонные лестничные марши: основные факты и области использования
Железобетонные лестничные марши: основные факты и области использования

Тележка для лестниц состоит из таких деталей и узлов:

  1. Рама, которая является основой конструкции.
  2. Выдвижная ручка.
  3. Поперечины рамы, которые представляют собой ребра жесткости.
  4. Трехлучевая звездочка, которая обеспечивает проходимость конструкции по ступеням.
  5. Колеса. Такая тележка имеет 6 колес, по 3 штуки с каждой из сторон.
  6. Грузовая площадка.
  7. Упор грузовой площадки, который может быть как выдвижным (чаще всего), так и статичным.
  8. Цепь-фиксатор или резинка для фиксации груза на грузовой площадке.

Весь секрет тележки для лестниц заключается в особом расположении колес. Так, вместо привычной пары здесь их насчитывается целых шесть. Такие колеса «насаживаются» на малые оси на концах трехлучевых звездочек. Таким образом, при транспортировке по ровной поверхности, тачка едет на четырех колесах.

Перевозка грузов по ровной поверхности.
Перевозка грузов по ровной поверхности.

Однако, в том случае, если оба передних колеса упираются в какое-нибудь препятствие, будь то порог или ступень, то трехлучевая звездочка начинает проворачиваться, и тележка будто перешагивает через препятствие. При этом движение вниз по лестнице не потребует от вас никаких усилий, поскольку конструкция будет «шагать» под своим собственным весом, от вас потребуется лишь поддерживать и направлять её.

Преимущества данной конструкции

Ввиду конструктивных особенностей, тележка шагающая по лестнице, не является узкоспециализированной и не имеет никаких недостатков перед «традиционными» двухколесными конструкциями. Как было сказано выше, её можно использовать и для горизонтального перемещения грузов, но при этом данная конструкция значительно расширяет спектр использования тележек.

Преимущества перед двухколесными тачками:

  1. Возможность  свободного перемещения по ступеням, в то время как обычные тележки перемещаются по лестнице с трудом и рывками.
  2. Высокая проходимость по дорогам с небольшими препятствиями (камнями, порогами и т. д.).
  3. Возможность использования в качестве обычной тележки.
  4. Высокая грузоподъемность.
  5. Компактность.
Обычная (слева) и лестничная тачки.
Обычная (слева) и лестничная тачки.
  1. Приемлемая цена.
  2. Наличие в свободном доступе всех узлов конструкции, в том числе и трехлучевых звездочек с колесами. В случае поломки вы сможете без труда осуществить ремонт тачки своими руками.

Изготавливаем самостоятельно

Ввиду простоты конструкции, тележка для подъема по лестнице может быть сделана вами собственноручно. На практике это гораздо проще, чем может показаться на первый взгляд

Совет! Если у вас есть старая двухколесная тележка, то проще всего будет приобрести готовые лучевые звездочки с колесами и прикрепить их к осям.

Итак, инструкция по изготовлению:

  1. Изготавливаем каркас. Для выполнения данных работ вам пригодятся навыки электросварки. Для изготовления каркаса понадобится стальная труба с сечением 15 мм, длиной 220 см.
  • Отмеряем 80 см с одного края трубы и зажимаем её в этой точке на тисках.
  • Используя молоток, сгибаем трубу под прямым углом.
Можно использовать для сгибания труб электрический трубогибочный инструмент.
Можно использовать для сгибания труб электрический трубогибочный инструмент.
  • То же самое проделываем и с другого края. В результате у вас должна получиться труба в виде буквы «П», длинные планки которой равны 80 см, а средняя – 40 см.
  1. Берем трубу с сечением 10 мм и длиной 40 см и привариваем её к краям П-образной заготовки. В этой трубке будет располагаться ось для установки колес.
  2. Теперь необходимо приварить к раме ребра жесткости. Для этого достаточно трех металлических прутьев, которые привариваются к раме горизонтально через равные промежутки.

Совет! Если тачка будет использоваться для перевозки тяжелых грузов, то количество ребер жесткости можно увеличить до 5-7.

  1. Берем трубу, сечением 15 мм и длиной 120 см для изготовления грузовой площадки.
  • Аналогично раме, зажимаем заготовку в тисках, отступив 40 см от края.
  • Используя молоток, сгибаем трубу.
  • То же самое необходимо проделать и с другой стороны, чтобы получилась квадратная П-образная платформа.
  1. Привариваем платформу к оси.
Осуществление сварки труб.
Осуществление сварки труб.

Совет! Для дополнительной жесткости по бокам конструкции желательно приварить металлические уголки.

  1. Для грузовой площадки также необходимо предусмотреть 2-3 ребра жесткости из стальных прутьев.
  2. Для оси можно использовать как заводскую деталь, так и металлический стержень, который вставляется в нижнюю трубку конструкции.
  3. Теперь переходим к самым важным элементам конструкции – трехлучевым звездочкам. Они также присутствуют в свободной продаже, однако изготовить их можно и самостоятельно. Они могут быть вырезаны из стальных листов, толщина которых определяется в зависимости от предполагаемой грузоподъемности конструкции. Звездочки также могут быть сварными, в таком случае в качестве лучей используются стальные тавры, кватавры, швеллеры, уголки, квадраты и т. д.

После того, как звездочки готовы, в них проделываются отверстия для установки колес.

  1. Крепим звездочки к оси.
  2. Тачка готова к эксплуатации.
Готовая трехлучевая звездочка с установленными колесами.
Готовая трехлучевая звездочка с установленными колесами.

Что нужно знать при приобретении тележки

Если вам необходима тележка для перевозки грузов по лестнице, то проще всего приобрести её в строймагазине, тем более, что далеко не каждый сможет изготовить такую конструкцию самостоятельно. Поскольку на сегодняшний день не существует отдельной отрасли в промышленности, которая занималась бы выпуском тележек, то и напрочь отсутствуют какие-либо бренды.

И в таких условиях выбор между новой и поддержанной тачкой по большей части не имеет отличий. Более того, старая советская конструкция ввиду захвата современного рынка китайскими товарами, будет гораздо лучше новой.

Давайте рассмотрим, на что следует обращать внимание для того, чтобы сделать правильный выбор:

  1. Оцените удобство поручня или ручек.
  2. Измерьте размеры изделия. Габаритная ширина является очень важным параметром, так как излишне широкое изделие может  попросту не войти в двери или лифт. То есть, вам необходимо приобрести максимально крупную модель.
  3. Особенности конструкции во многом определяют надежность. Проверьте качество сварных швов на рамах, при  этом следует обратить особое внимание на наличие перекосов или каких-либо искажений геометрии. Осмотрите кузов на предмет ржавчины и наличие вмятин.
  4. Произведите тщательный осмотр колес. В зависимости от производителя они могут отличаться по цене и качеству. Убедитесь, что колеса соответствуют тому грузу, который вы планируете транспортировать на тачке.
Добротная складская тачка.
Добротная складская тачка.

Заключение

Столь нехитрая конструкция, как тележка, является незаменимой помощницей в быту, потому каждый уважающий себя домашний мастер должен иметь её в своем арсенале. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также, что такое лестничный лоток).
