Лестница на мансарду: типы и виды внутренних лестничных конструкций

Винтовая лестница на мансарду или один из вариантов маршевой лестницы для мансарды – что лучше подойдет? Это, как говорится, не особо и философский вопрос, а вполне предметный, и зависит от конкретных условий и характеристик жилого дома, помещений, наличия свободного места и, конечно же, дизайнерских предпочтений самих жильцов.

Перед каждым планированием строительства, настоятельно рекомендуется его участникам, в том числе и заказчикам, ознакомиться с проблемно – ориентированной строительной документацией, нормами и стандартами (ГОСТ, СНиП), разобраться по ним со специфическими терминами и определениями деталей и узлов.

Фото: проблему доступа на мансарду надо решать выбором оптимального варианта, с учетом свободного места, удобства, комфорта, безопасности и его привлекательного внешнего вида.
Фото: проблему доступа на мансарду надо решать выбором оптимального варианта, с учетом свободного места, удобства, комфорта, безопасности и его привлекательного внешнего вида.
Элементы маршевых деревянных лестниц на тетиве, их название
Элементы маршевых деревянных лестниц на тетиве, их название

Строительная нормативная документация

По рассматриваемой в статье теме, рекомендуется познакомиться с нормами и стандартами в следующих строительных документах, в части ее касающейся:

  • СНиП 2.08.01 – 89 «Жилые здания».
  • СНиП 31 – 01 – 2003 «Здания жилые многоквартирные».
  • СНиП 31 – 02 – 2001 «Дома жилые одноквартирные».
  • ГОСТ 9818 – 85 «Марши и площадки лестниц железобетонные. Технические условия».
  • ГОСТ 23120 – 78 «Лестницы маршевые, площадки и ограждения стальные. Технические условия».
  • ГОСТ 25772 – 83 «Ограждения лестниц балконов и крыш стальные. Общие технические условия».
  • ГОСТ 23118 – 78 «Конструкции металлические строительные».
  • ГОСТ Р53254 – 2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования».

Обратите внимание!
Прежде чем обсуждать дизайн лестницы из металла для мансардной комнаты или породу дерева для ступеней, из которых, будет монтироваться лестница в мансарду с первого этажа, определитесь с ее безопасными типоразмерами, ограждениями согласно с требованиями (рекомендациями) приведенных выше строительных норм и стандартов.
Помните, что удобство эксплуатации и безопасность – прежде всего!

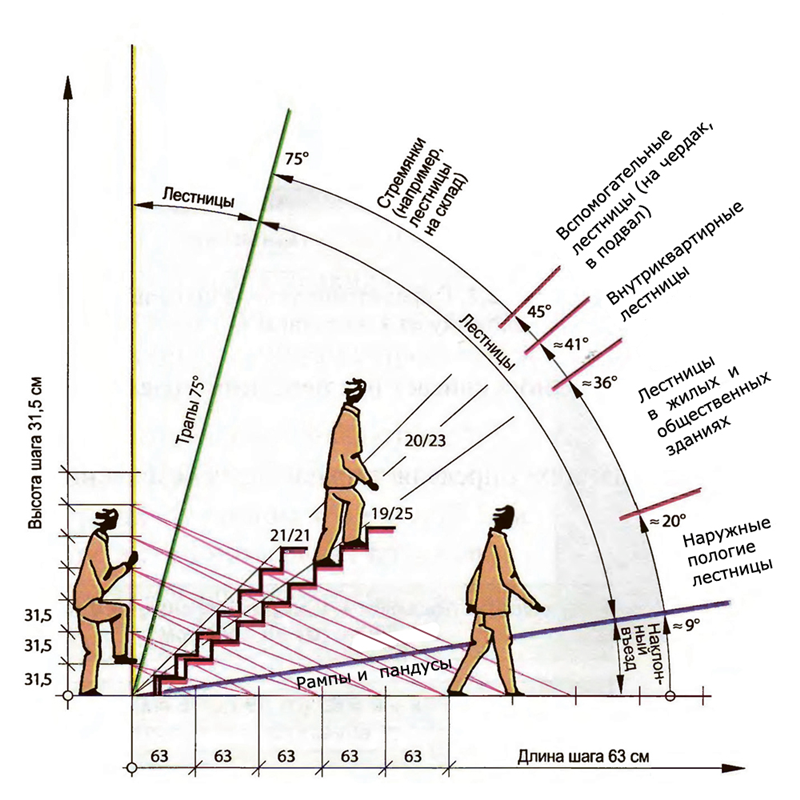

По данной диаграмме видно, что оптимально комфортная и удобная для пользования лестница для мансарды должна иметь угол наклона (уклон) в диапазоне 35 – 45 градусов.
По данной диаграмме видно, что оптимально комфортная и удобная для пользования лестница для мансарды должна иметь угол наклона (уклон) в диапазоне 35 – 45 градусов.

Типы и виды внутренних лестничных конструкций на мансардные этажи

Еще на этапе проектирования многие застройщики планируют использовать чердачные помещения, в качестве полноценного жилого пространства. Некоторые жильцы, в домах частной застройки или дачного типа принимают решение расширить жилую площадь за счет чердачного помещения или просто, по разным причинам, решают поменять старую лестницу на мансардный этаж.

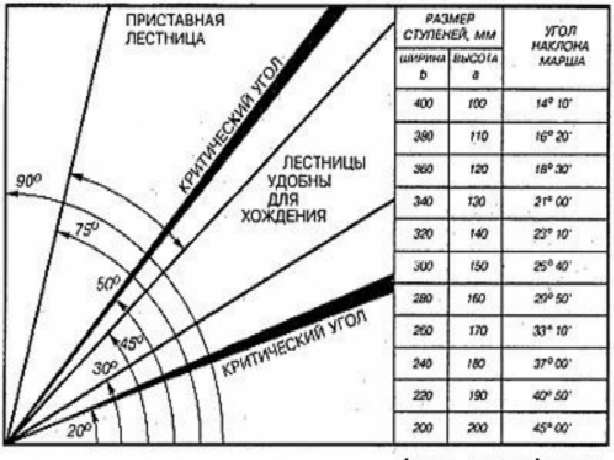

Диаграмма и таблица прямой взаимосвязи выбранного угла наклона на приемлемые к эксплуатации размеры ступеней (ширина, высота).
Диаграмма и таблица прямой взаимосвязи выбранного угла наклона на приемлемые к эксплуатации размеры ступеней (ширина, высота).

Обратите внимание!
Лестница на мансардный этаж, ее приемлемые типоразмеры, может быть легко рассчитана своими руками с помощью онлайн строительных калькуляторов.

В любом случае, хозяевам жилья надо рассмотреть варианты лестниц на мансарду, рассчитать их оптимальные размеры и уклон, и остановиться на наиболее комфортной для их жилья, лучше всего вписывающейся в его планировку конструкции со ступенями. А выбирать есть из чего, и есть варианты, выбрав которые, их можно смонтировать своими руками.

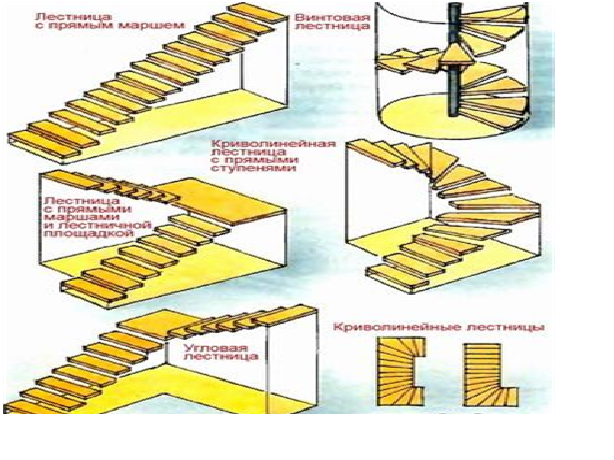

Возможные конфигурации и геометрии монтажа лестничных маршей на мансарду.
Возможные конфигурации и геометрии монтажа лестничных маршей на мансарду.

Мансардные лестницы, без учета наружных, могут быть следующего вида и конструкций, отличающиеся и технологиями монтажа:

  • сборные марши из железобетонных изделий.
  • со ступенями и площадками, лежащими на стальных балках – косоурах;
  • с маршем, смонтированным на одну каскадную балочную опору;
  • лестница для мансарды, опирающаяся, на деревянные балки – косоуры;
  • мансардные марши на лестничных тетивах из дерева;
  • легкие модульные;
  • лестничные марши на больцах;
  • мансардная лестница с опорой ступеней на прилегающие стены;
  • винтовые лестницы на мансарду (лекальные);
  • комбинированные;
  • гнутоклееные или из гнутых деревянных деталей;
  • стеклянные;
  • складные (раздвижные) чердачные из металла и дерева (в комплекте с люком).

Сборные железобетонные марши

Не часто используются в индивидуальном строительстве, на что влияет цена, необходимость привлечения транспорта, кранового оборудования и бригады наемных рабочих. Но все зависит от конкретного проекта, желания и потребности частного застройщика. Как говорят сами представители заводов ЖБИ: «Любой каприз и формы опалубки – за ваши деньги».

Здесь в зависимости от проекта дома с мансардой можно использовать типовые железобетонные изделия по ГОСТ 9818 – 85 «Марши и площадки лестниц железобетонные» или адаптированные к особенностям конкретного малоэтажного жилья, с учетом размеров и форм, выделенного под марш лестничной клетки по индивидуальному заказу у производителей ЖБИ.

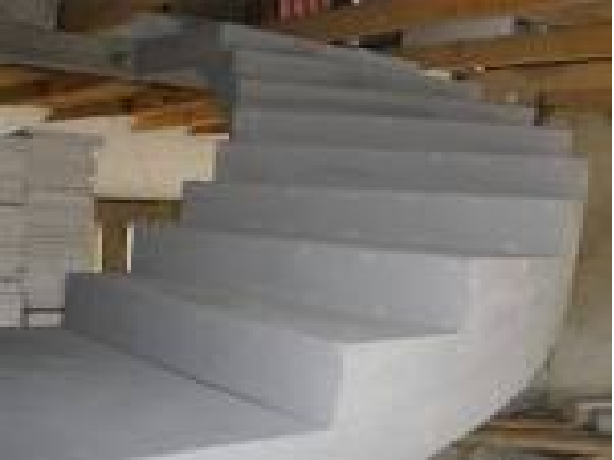

Радиусный железобетонный марш.
Радиусный железобетонный марш.

Инструкция и особенности технологии монтажа:

  1. Железобетонные марши и площадки должны быть внесены в проекты домов с мансардными помещениями до начала возведения жилого дома.
  2. Еще на проектном этапе необходимо рассчитать и выполнить рабочие чертежи, на которых указываются монтажные зазоры (узлы), необходимые размеры.
  3. Монтаж лестничных конструкций из железобетона ведется параллельно с возведением несущих стен и строго по техническим требованиям СНиП 3.03.01 – 87 «Несущие и ограждающие конструкции.

Обратите внимание!
Не приемлемы никакие неточности и отклонения от проекта при установке лестничных изделий из железобетона на несущие поперечные перекрытия.

  1. Для придания лестнице привлекательного вида, нужного дизайна на бетонные ступени можно положить на смесь облицовочные, накладные проступи разного цвета и материала (например, гранитный, мраморный).

Марши и площадки на стальных балках – косоурах

Данный вид конструкций на мансардный этаж может быть:

  • из ступеней, собранных из железобетонных изделий;
  • со ступенями и площадками из дерева.
Инструкция в картинках, монтажа наборных маршей с железобетонными ступенями на стальной каркас из двутавра или швеллера.
Инструкция в картинках, монтажа наборных маршей с железобетонными ступенями на стальной каркас из двутавра или швеллера.

Особенности сборного монтажа бетонных ступеней заключается в том, что несущий каркас под ступени и площадки сначала монтируется на болтовых соединениях или сварочных «прихватах», а затем окончательно закрепляется электросваркой. Железобетонная сборка из ступеней монтируется снизу вверх, с нанесением скрепляющего раствора на края предыдущего железобетонного изделия.

Деревянные площадки и ступени из дерева на металлических балках – косоурах.
Деревянные площадки и ступени из дерева на металлических балках – косоурах.

Явные плюсы таких лестниц, перед их более распространенными аналогами с деревянными косоурами и тетивами, в большей несущей способности, и конечно в лучшей огнестойкости.

Лестничная конструкция на каскадной балке

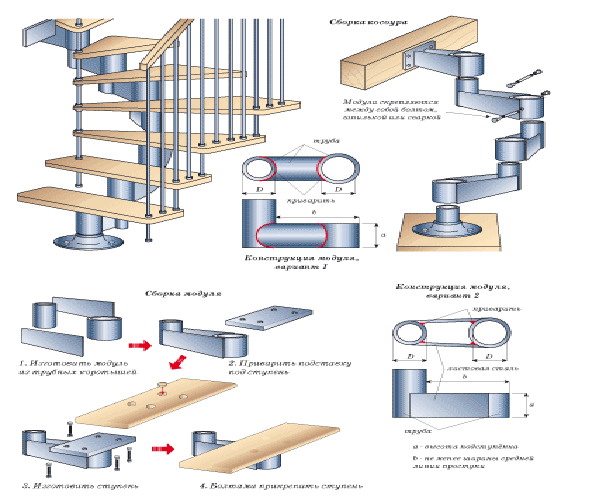

Каскадная балка в качестве несущего элемента лестницы.
Каскадная балка в качестве несущего элемента лестницы.

Применение такого сборного, каскадного элемента из металла, в качестве хребтового косоура, позволяет смонтировать разнонаправленные марши, применить различные архитектурно-конструктивные решения. Конечно, наиболее надежная и безопасная такая каскадная конструкция, исполненная промышленным способом, которая рассчитана опытными конструкторами, произведена специалистами на профессиональном оборудовании.

Лестничные марши и площадки на косоурах и тетивах из дерева

Лестничные марши на косоурах из дерева.
Лестничные марши на косоурах из дерева.

Наиболее распространенные конструкции для доступа в мансардные помещения. Отличаются друг от друга только в способе опирания ступеней на несущие балки. На несущих косоурах ступени крепятся сверху, а к тетивам примыкают.

Ступени на деревянных тетивах.
Ступени на деревянных тетивах.

Такие лестничные сооружения можно сравнительно легко сделать своими руками. Несущие элементы изготавливают из лиственных и хвойных пород дерева: дуба, сосны, лиственницы, кедра и других. Дуб – надежен, прочен, из-за своей высокой плотности, но более сложен в столярной обработке, чем хвойная древесина.

Обратите внимание!
Не смотря на легкость обработки, не советуем делать ступени из хвойных пород из-за их быстрой изнашиваемости.

Легкие модульные конструкции маршей

Самонесущие лестничные марши – легко монтируются и разбираются.
Самонесущие лестничные марши – легко монтируются и разбираются.

Рассматриваемая самонесущая легкая лестничная конструкция, отличается тем, что может выполняться из обработанных водопроводных и газопроводных труб, с частичным перераспределением несущей нагрузки на трубчатые перила. Дополнительную прочность такому облегченному типу лестниц можно придать дополнительными стойками (например, под промежуточной площадкой) или креплением к примыкающим стенам.

Марши на больцах

Лестничный марш с одной стороны крепится на больцах, а с другой - на пристенную тетиву.
Лестничный марш с одной стороны крепится на больцах, а с другой – на пристенную тетиву.

Слово «больц» немецкого происхождения, в переводе означает болт, что уже поясняет технологию монтажа в узлах крепления.

Такие лестничные сооружения могут:

  • с опорой только на больцы;
  • комбинированные варианты, когда с одной стороны больцы, а с другой – крепление на тетиву, косоур, на саму стены.

Обратите внимание!
Крепление ступеней непосредственно к стене не рекомендуется, без специального крепежа, из-за передачи звуковых волн с лестницы на все сооружение дома.

Винтовые (лекальные) марши

Типы винтовых маршей по способам опирания проступи.
Типы винтовых маршей по способам опирания проступи.

При проектировании винтовой лестницы важно найти приемлемый баланс между диаметром конструкции и длиной ступеней. При монтаже особое внимание надо обратить на надежное крепление центральной стойки (обсадной трубы), ее вертикальности.

Обратите внимание!
Наиболее надежным креплением стержня, опорного столба (трубы) в данной конструкции к основаниям считается крестообразный элемент.

Внешний вид винтовых лестниц, и их спиралевидные аналоги, можно адаптировать к дизайну любых жилых, мансардных помещений, используя для маршей и их ограждений различные материалы – металл, ковку, дерево, стекло, пластик, камень.

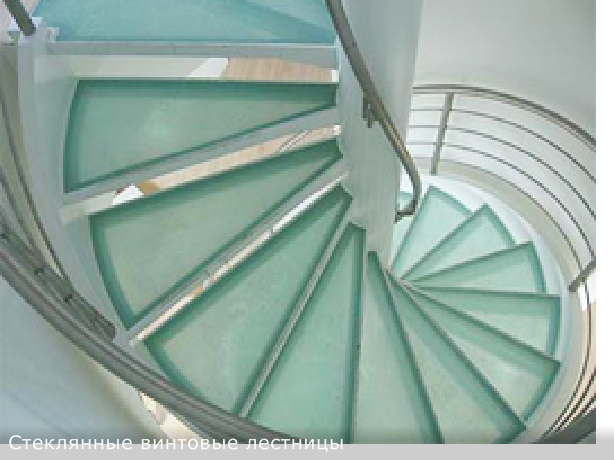

Винтовые лестничные конструкции выглядят стильно, легко и в то же время надежно.
Винтовые лестничные конструкции выглядят стильно, легко и в то же время надежно.

Материалом для стеклянных винтовых маршей и их ограждений служит специально закаленное стекло (органическое, силикатное), при изготовлении которого используется технологии многослойной склейки (мультиплекс, триплекс). Чтобы ступени не скользили, их обрабатывают по противоскользящим технологиям. Применяя противоскользящие накладки по краям ступени, мы их еще и визуально обозначаем.

Пескоструйной обработкой стеклянных маршей и ограждений, можно дополнительно придать нужный художественный рисунок. Хотя такие воплощения фантазий для тех, кто за ценой не постоит.

Гнуто-клееные лестничные сооружения

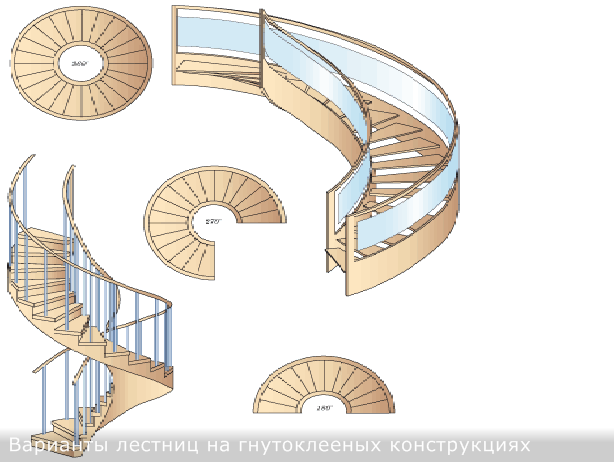

Такой тип лестничных изделий самый сложный по расчетам, с большими трудозатратами на его изготовление.
Такой тип лестничных изделий самый сложный по расчетам, с большими трудозатратами на его изготовление.

Затратная, во всех смыслах, технология изготовления таких маршевых изделий требует опыта и навыков профессионального проектировщика, конструктора, большого столярного мастерства, больших производственных площадей, применение специальной оснастки, кондукторов, струбцин, клеев.

Лестницы чердачного типа

Когда мансардный этаж больше используется, как помещение для хранения вещей, с целью экономии места отлично подойдут чердачные складные лестницы с открывающимся люком. А в домах сезонного проживания (например, на дачах), это еще и в определенной степени защитит от посещения мансардного этажа нежелательных «гостей».

Чердачные ступенчатые конструкции, как правило, состоят из складных (или раздвижных) секций и откидного люка.
Чердачные ступенчатые конструкции, как правило, состоят из складных (или раздвижных) секций и откидного люка.

Данные складные лестничные конструкции, изготовляются из металла или прочного вида дерева, и бывают:

  • складными;
  • раздвижными.

Изготовить такие лестницы можно своими руками, но сейчас большой выбор и готовых вариантов, примеры которых можно посмотреть на видео в этой статье.

Выводы

Прежде чем выбирать оптимальную для мансарды лестничную конструкцию, ознакомьтесь с проблемно-ориентированной нормативной строительной документацией, проконсультируйтесь с грамотными специалистами.

При выборе баланса между дизайном, удобством и безопасностью пользования лестницей, сделайте оптимальный перевес в пользу двух последних потребительских характеристик.
