Наружные пожарные лестницы: нормативы, требования, испытания

Наружные пожарные лестницы наряду с кровельными ограждениями используется для обеспечения безопасности спасателей и пожарных при проведении мероприятий, направленных на предотвращение последствий аварий, пожаров и других чрезвычайных ситуаций. А также для эвакуации жителей и работников зданий, находящихся в аварийной зоне.

Поэтому требования к наружным пожарным лестницам строго регламентированы государственными стандартами, нормами и правилами, выполнение которых обязательно.

Пожарные наружные стационарные лестницы являются средством обеспечения безопасности жизнедеятельности.
Пожарные наружные стационарные лестницы являются средством обеспечения безопасности жизнедеятельности.

Технические нормы и требования

Общие положения

Маршевая наружная пожарная лестница позволяет обеспечить максимальную безопасность спасателей и эвакуируемых людей.
Маршевая наружная пожарная лестница позволяет обеспечить максимальную безопасность спасателей и эвакуируемых людей.

В статье рассмотрены металлические сварные конструкции, которые представляют собой вертикальные и маршевые лестницы, установленные стационарно снаружи жилых, общественных, технических и производственных зданий и сооружений. (см. также статью Испытание наружных пожарных лестниц: советы и рекомендации)

Назначение таких конструкций – обеспечение доступа личного состава пожарных и спасательных команд на крышу зданий, транспортировка оборудования и средств тушения пожаров, спасательной техники, а также эвакуация жителей и работников этих сооружений в случае угрозы их жизни и здоровью.

При этом особое внимание уделяют характеристикам и параметрам таких конструкций, в том числе проверяют:

  • Соответствие принятому в проектных чертежах расположению элементов и целых конструкций относительно здания с учетом его этажности, периметра, высоты и других размеров;
  • Соответствие принятым в стандартах и нормах линейным размерам всех элементов, их взаимному расположению, геометрии и другим параметрам;
  • Надежность креплений конструкций к стене и кровле;
  • Качество защитных покрытий с учетом коррозийной агрессивности среды и климата;
  • Качество сварных швов, стыков и креплений всех элементов конструкции лестницы;
  • Соответствие углов, форм, параллельных и перпендикулярных элементов, диагоналей и расстояний принятым нормам и стандартам в пределах допустимых отклонений;
  • Прочность ступеней вертикальных и маршевых лестниц путем испытания их статической нагрузкой;
  • Прочность элементов ограждений вертикальных и маршевых лестниц путем испытания их статической нагрузкой;
  • Прочность площадок маршевых конструкций путем испытания их статической нагрузкой;
  • Прочность балок и креплений лестниц к стене, кровле и земле путем испытания их статической нагрузкой;
  • Размеры, конфигурацию и конструкцию ступеней, площадок и маршей маршевых лестниц;
  • Расстояние от нижней ступени вертикальных и маршевых конструкций до земли;
  • Параметры площадки для выхода на крышу.

Важно!
Измерительный инструмент, используемый при проверках и испытаниях, также должен быть аттестован согласно ГОСТ 7502-89 (для рулеток), ГОСТ 427-75 (для линеек), и ГОСТ 166-89 (для штангенциркулей).
Все испытательные работы и проверки должны производить специализированные организации, имеющие допуск к подобным работам.

Испытания и проверки проводятся при приеме конструкции в эксплуатацию, а также не реже одного раза в пять лет. Кроме того, не реже одного раза в год производят визуальный осмотр целостности конструкции, сварочных швов, защитных покрытий и креплений. В случае обнаружения дефектов производится ремонт поврежденных участков, после которого в обязательном порядке конструкция должна пройти испытание.

В результате успешной проверки объект получает допуск на эксплуатацию, по данным испытаний и проверок составляется акт проверки наружных пожарных лестниц, подтверждающий эти данные, а ответственное лицо (владелец, управляющий или съемщик здания) получает образец акта визуального осмотра наружных пожарных лестниц, на основании которого производится дальнейшая эксплуатация объекта. (см. также статью Испытание пожарных лестниц и ограждений кровли: необходимость и основные критерии)

Элементы конструкций

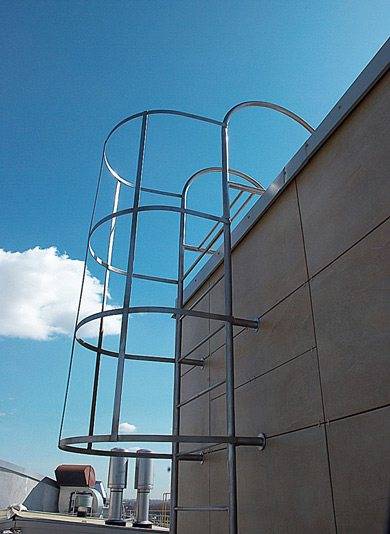

Участок вблизи площадки для выхода на крышу считается особо опасным и должен быть защищен соответственно.
Участок вблизи площадки для выхода на крышу считается особо опасным и должен быть защищен соответственно.

Рассматриваемые нами конструкции можно разделить на два типа:

  1. Вертикальные пожарные лестницы (П1), устанавливаемые стационарно снаружи зданий и сооружений;
  2. Маршевые пожарные и эвакуационные лестницы (П2), устанавливаемые стационарно снаружи зданий и сооружений.

Вертикальные конструкции также бывают двух видов: без ограждения (П1-1) и с ограждением (П1-2). Первые разрешено использовать при высоте здания или перепаде высот не более 6 метров, вторые – при высотах, превышающих 6 метров. Как правило, вертикальные сооружения предназначены для пожарных команд и спасателей, а также для доставки пожарного вооружения и спасательной техники на объект.

Важно!
Эвакуация граждан с помощью вертикальных пожарных лестниц представляется опасной и происходит в крайних случаях.

Маршевые лестницы позволяют не только доставить личный состав бойцов МЧС на объект, но и эвакуировать население с относительно невысоким риском человеческих жертв и нанесения вреда здоровью пострадавших. Поэтому в сооружениях с повышенной пожарной опасностью принято устанавливать именно маршевые конструкции.

Рассмотрим конструкцию лестниц более подробно.

Вертикальные лестницы

На фото простейший образец вертикальной стационарной конструкции.
На фото простейший образец вертикальной стационарной конструкции.

Данные модели достаточно просты и представляют собой вертикальные тетивы, соединенные горизонтальными ступенями.

Тетивы крепятся к стене с помощью стальных балок. В месте выхода на крышу тетивы загибаются в форме поручней для удобства и безопасности, а в месте перехода на крышу устанавливается специальная площадка или дополнительная лестница, как на фотографии.

Вертикальные модели могут иметь полную или частичную защиту в виде ограждений, препятствующих падению человека; на невысоких зданиях такая защита может отсутствовать.

Нижнюю секцию вертикальной конструкции допускается выполнять выдвижной, с прочной и надежной фиксацией в рабочем положении. Площадка выхода на крышу должна быть не меньше 0.8 метра в длину.

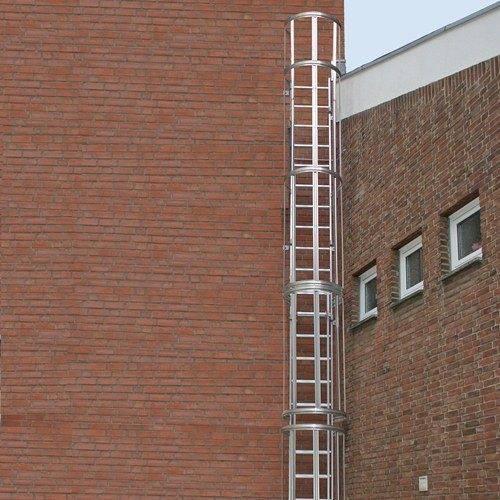

Защищенная вертикальная модель пожарной лестницы.
Защищенная вертикальная модель пожарной лестницы.

Ступеньки выполняются из стали и крепятся к тетивам жестко, как правило, с помощью электродуговой сварки. Каждая ступень должна выдерживать статическую нагрузку, равную 180 кг. Нагрузку прикладывают к середине детали и направляют вертикально вниз.

Важно!
Вертикальные модели применяют в условиях перепада высот от 1 до 20 метров.
На больших высотах следует использовать маршевые конструкции.
Выход на кровлю с площадок лестниц не должен преграждаться ограждениями кровли.

Основное преимущество вертикальных конструкций – их невысокая цена. Однако с точки зрения безопасности, удобства и скорости передвижения такие модели уступают маршевым лестницам.

Совет!
Простые вертикальные модели можно изготовить своими руками, но лучше изготовление наружных пожарных лестниц доверять профессионалам, иначе весьма строгая инструкция проведения испытаний не позволит успешно пройти аттестацию и проверку, в результате чего придется переделывать или вовсе собирать изделие заново.

Маршевые лестницы

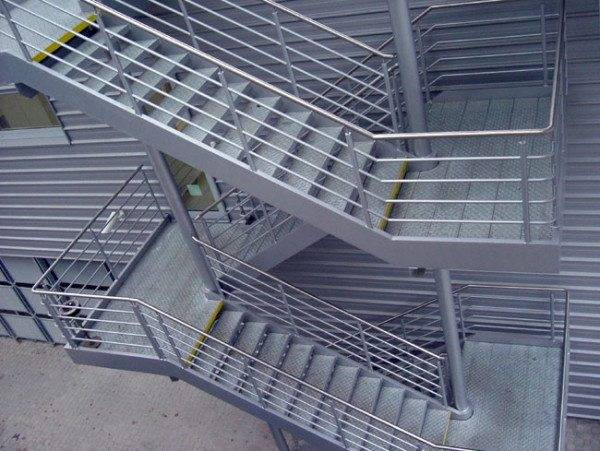

Пример наружной стационарной маршевой пожарной лестницы.
Пример наружной стационарной маршевой пожарной лестницы.

Маршевые конструкции несколько сложнее вертикальных. Они состоят из системы наклонных лестничных маршей, соединяющих горизонтальные площадки. Система может крепиться к стене с помощью стальных балок, а также опираться на землю с помощью металлических колонн, труб или косоуров.

Площадки и марши должны быть надежно огорожены прочными стальными перилами с поручнями, обеспечивающими безопасное передвижение по лестнице. Высота перил должна составлять не менее 120 см (для эвакуационных моделей). Конструкции, рассчитанные на эвакуацию гражданского населения, регламентируются и проверяются с особой тщательностью.

Ширина ступени для таких моделей должна составлять не менее 25 см, ширина лестниц – не менее 90 см, высота перил – не менее 120 см.

При этом ступеньки могут выполняться в различных конфигурациях:

  • сплошные из рифленой стали (Ф);
  • решетчатые из штампованных элементов (Ш);
  • решетчатые из полос на ребро и стального кругляка (Р);
  • решетчатые из полос на ребро, уложенных в одном направлении (С);
  • решетчатые из просечно-вытяжной стали (В).

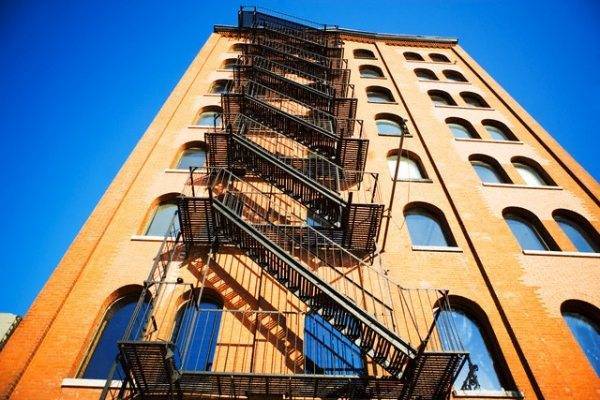

Маршевая лестница с параллельными пролетами.
Маршевая лестница с параллельными пролетами.

Кроме того, регламентирован зазор между маршами лестниц, а также между поручнями ограждений лестничных маршей. Он должен составлять не менее 75 мм.

Внимание!
Отдельно оговорены параметры маршевых моделей для детских и дошкольных учреждений.
Для таких объектов настилы площадок следует выполнять сплошными из рифленой стали (типа Ф), а ступени – из штампованных элементов или просечно-вытяжной стали (типы Ш и В).
Также важно правильно выдержать расстояние от нижней ступени до земли: оно не должно превышать высоту шага ступеней в лестничном марше.

Элементы заграждений должны крепиться к конструкции максимально жестко и выдерживать статическую нагрузку, приложенную горизонтально, размером 54 кг. Такое же требование предъявлено к заграждениям вертикальных моделей.

Основные требования

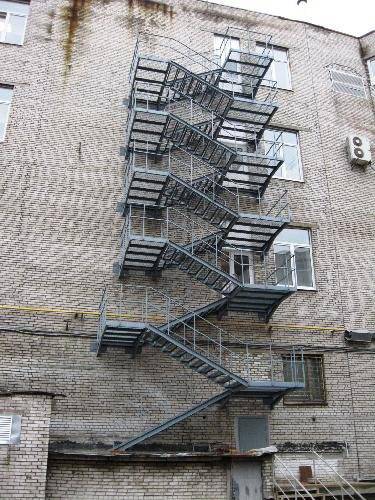

Маршевая конструкция с встречными пролетами и решетчатыми площадками типа С.
Маршевая конструкция с встречными пролетами и решетчатыми площадками типа С.

Основные технические требования, предъявляемые к наружным пожарным лестницам, устанавливаемым стационарно, представлены в следующих нормативных документах:

  • ГОСТ 23118, ГОСТ 23120 и ГОСТ 25772 – требования к конструкции вертикальных лестниц, площадок, лестничных маршей и ограждений к ним;
  • ГОСТ 23118 – монтаж и размещение конструкций на зданиях и сооружениях;
  • ГОСТ 5264 – качество и параметры сварных швов металлоконструкций. Швы, стыки и соединения не должны иметь острых выступов, заусенцев и кромок, способных травмировать человека;
  • ГОСТ 9.032 – грунтовка и окраска металлических деталей наружных конструкций;
  • Крепление элементов конструкций к стене и кровле, а также взаимное соединение деталей должны быть максимально прочными и надежными, при этом категорически не допускается наличие трещин в заделке балок к стене и разрывов металла;
  • Ступени должны выдерживать испытательную нагрузку в 180 кг, приложенную к середине детали и направленную вертикально вниз;
  • Крепежные балки испытывают статической нагрузкой, величина которой рассчитывается по формулам, приведенным в ГОСТ Р 53254.

Проведение испытаний

Схема установки для испытания пожарных лестниц и ограждений.
Схема установки для испытания пожарных лестниц и ограждений.

Проверка наружных пожарных лестниц производится специализированными аттестованными организациями, имеющими допуск на проведение таких работ. Инструмент для проверки должен соответствовать принятым в РФ стандартам, нормам и правилам.

На объект выезжает группа специалистов, которая производит внешний осмотр всех конструкций и их деталей. При этом проверяется целостность защитных покрытий, качество и состояние сварных швов, общая геометрия системы и соответствие мест креплений и расположений частей изделия утвержденным в установленном порядке чертежам.

На основании такой проверки составляют акт визуального осмотра наружных пожарных лестниц, экземпляр которого предоставляют владельцу или другому ответственному лицу. Далее приступают к проведению испытаний, для которого используют силовую установку в виде лебедки с динамометром или пневматического цилиндра.

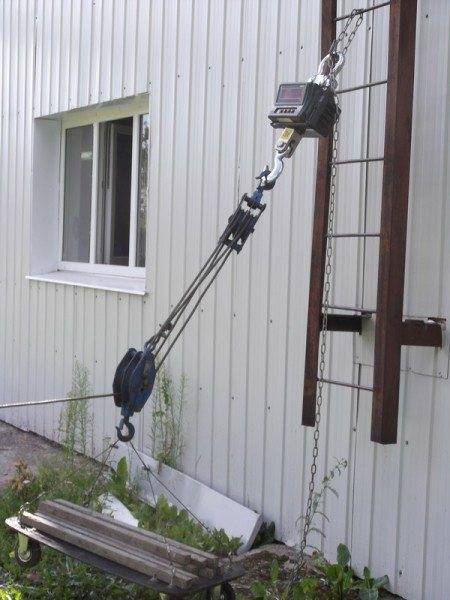

Установка для силовых испытаний на прочность с электронным динамометром.
Установка для силовых испытаний на прочность с электронным динамометром.

Нагрузку прикладывают на промежуток времени, равный двум минутам. Нагрузка должна быть статической и не вызывать ускорений и инерции. После снятия нагрузки проверяют расстояние между контрольными точками на предмет остаточных деформаций, разрывов, трещин и других дефектов.

Если хоть одно из перечисленных повреждений замечено, испытание считают не пройденным. В этом случае владельцу дома дают ряд рекомендаций по устранению причин и последствий этих повреждений. После ремонта и устранения недостатков изделие проходит повторную проверку.

Силовым испытаниям подвергают отдельно ступени (каждую пятую), марши, площадки, ограждения и балки креплений.

Если испытание пройдено, то владелец дома получает соответствующий документ и допуск на эксплуатацию лестниц, который действует в течение пяти лет. По истечении данного срока требуется повторная проверка конструкций по такой же схеме.

В случае уклонения от обязательных проверок и испытаний владелец дома может быть оштрафован в соответствии со статьями Гражданского кодекса РФ.

Вывод

Пожарные лестницы – важный элемент противопожарной безопасности и эвакуации в случае чрезвычайных ситуаций и техногенных катастроф, поэтому к этим конструкциям предъявлены высокие требования. Соответствие элементов и систем этим требованиям проверяет специальная компетентная комиссия с помощью специального оборудования и инструментария.

А видео в этой статье готово продемонстрировать дополнительные сведения по рассмотренной нами теме.
