Испытание пожарных лестниц и ограждений кровли: технические требования, виды, методология испытаний и средства измерений

В каждом здании, в каждом сооружении обязательно должны присутствовать и пожарная лестница и ограждение крыши, которые всегда должны быть исправны. Именно поэтому испытание пожарных лестниц и ограждений кровли необходимы, как неотделимая часть работы по обеспечению безопасности жильцов и по устройству путей эвакуации в случае пожара.

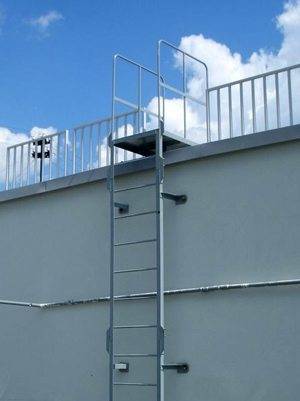

Фото конструкций ограждения и вертикального марша
Фото конструкций ограждения и вертикального марша

Что необходимо знать

Постоянная готовность конструкций проверяется систематическими испытаниями. Необходимость этой процедуру можно объяснить тем, что используется пожарная лестница и ограждение только в случае пожара, а поэтому в течение срока их эксплуатации рекомендовано проверять конструкции, и держать их в исправном состоянии.

Технические требования

Если обратиться к информации, которую предоставляет СНиП на пожарные лестницы на кровлю, то можно отметить, что конструкции необходимы при следующих параметрах здания:

  • При уклоне кровли до 12% включительно.
  • При высоте верха наружной стены более 10 метров.
  • В зданиях с уклоном кровли свыше 12%.
  • При высоте стен до карниза более 7 метров.

Стоит отметить, что здесь ограждения и лестницы должны быть применены в соответствии с ГОСТ 25772.

А вообще, исходя из технических требований, можно отметить следующее:

  • Все конструкции лестниц и ограждений должны быть выполнены по чертежам и соответствовать требованиям ГОСТа.
  • Все размеры должны точно совпадать с технической документацией.
  • Монтаж и размещение конструкций должны проводиться в соответствии с требованиями ГОСТ 23118, [1 ] и [2 ].
  • Пожарная лестница на кровлю не должна иметь острых углов, выступов, заусениц. Не допускается монтаж металлических частей с признаками коррозии.
  • Все конструкции должны быть обработаны грунтовой краской, классом покрытия не ниже пятого.
  • Все элементы должны быть надёжно прикреплены друг к другу, и к стене в целом.
  • Во время проведения испытаний, конструкции должны демонстрировать прочность и жесткость.

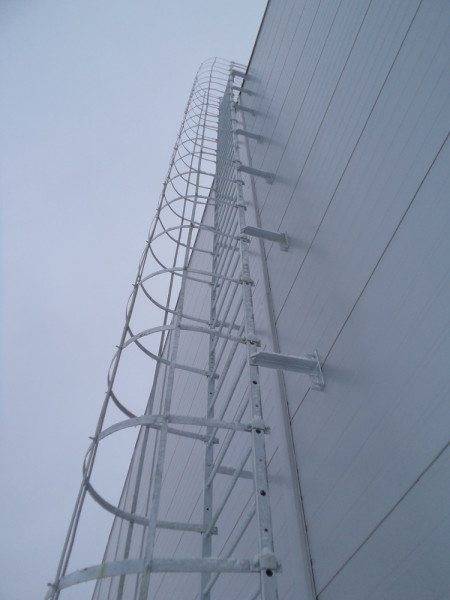

Лестница при высоте стен от 10 метров
Лестница при высоте стен от 10 метров

Виды лестниц

В первую очередь, пожарные лестницы можно разделить на: наружные и внутренние. А вот в конструкционном плане, пожарная лестница практически ничем не отличается от обычных вариантов металлических или железобетонных.

Причем, даже по способу изготовления, они полностью идентичны с обычными лестничными конструкциями.

Внутренние лестницы бывают:

  • На косоуроах.
  • На тетивах.
  • С двумя несущими балками.

Правда есть одно отличие, это жестко регламентированные габариты лестниц. В данном случае это соблюдение следующих размеров:

  • Ширина ступени лестницы – не меньше 250 мм.
  • Высота ограждения лестничного марша  – от 1,2 метра.
  • Ширина лестницы – не меньше 900 мм.
  • Между маршем и поручнем ограждения должен быть зазор минимум 75 мм.
  • Для дошкольных и детских учреждений применяются другие параметры.
Внутренние лестницы – какие они бывают
Внутренние лестницы – какие они бывают

Важно! Все эти требования строго проверяются как пожарными службами, так и МВД. Несоответствие ведет к наложению и взысканию штрафа.

Внешние пожарные кровельные лестницы, это:

  • Вертикальные конструкции. Начинается у основания здания, и по стене поднимается до кровли, где переходит в площадку на крышу.
  • Маршевые. Такая конструкция предполагает несколько лестничных маршей и площадок, которые идут от основания здания под углом к кровле. Около каждого эвакуационного выхода на этажах, лестница имеет переходную площадку.

Методология испытаний

Проверка металлическая лестница на кровлю сразу при приеме, и затем раз в пять лет минимум, это уже в процессе эксплуатации.

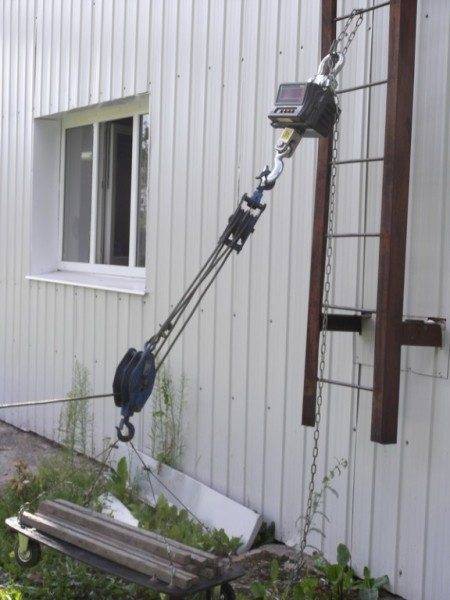

Проверка вертикальной лестничной конструкции
Проверка вертикальной лестничной конструкции

С точки зрения эксплуатационных испытаний, необходимо отметить следующие показатели, которые и будут проверяться:

  • Проверка основных размеров.
  • Проверка предельных величин отклонений, форм и размеров.
  • Визуальный осмотр креплений и всего пролета в целом.
  • Качество сварных швов в металлических элементах.
  • Защитное покрытие.
  • Условия размещение и их точное выполнение.

Целенаправленному испытанию всегда подвергаются:

  • Ступени лестничного марша.
  • Несущие балки, косоуры, тетивы.
  • Марш и площадка.
  • Перила.
  • Ограждения кровли.

Нюансы

Все испытания начинают проводиться в дневное время дня, при условии нормальной визуальной видимости как самих пролетов и ограждений, так и испытателей. Естественно, соблюдаются предписанные в этих случаях правила безопасности.

Инструкция предполагает, что перед началом работ, место испытания ограждается и обозначается предупредительными знаками, это может быть яркая лента, стойки.

Важно! Все испытания, которые проводятся на прочность, являются статическими, а нагрузка и величина оказываемого давления выбираются из максимально допустимых показателей по всей конструкции, плюс добавляется запас прочности, равный полутора.

Не менее важно и то, что во время испытательных работ должно быть полностью исключено нахождение человека на испытуемой поверхности, например, на площадках, на марше или на ограждении.

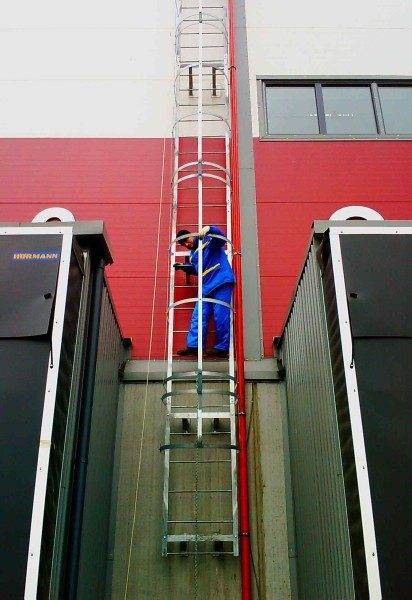

Пример нарушения правил безопасности
Пример нарушения правил безопасности

Средства измерений

Основным способом проверки размеров лестницы для кровли, и ограждений для крыши, остается визуальный осмотр.

При этом используется определенный измерительный инструмент:

  • Металлическая рулетка.
  • Линейка.
  • Штангенциркуль.
  • Современные средства, такие как лазерный дальномер.

Нагрузки

Контроль точности размещения проверяется по технической документации и в соответствии с представленными чертежами. Визуально проверяются качество швов сварных, грунтового покрытия, защиты от коррозии.

Прочность ступени как вертикального, так и маршевого типа проверяется путём установки на середине ступени нагрузки, действующей вертикально вниз, величиной 1,8 кН (180 кгс). Причем этот способ универсальный, и должен применяться, даже если изготовлена кровельная лестница своими руками.

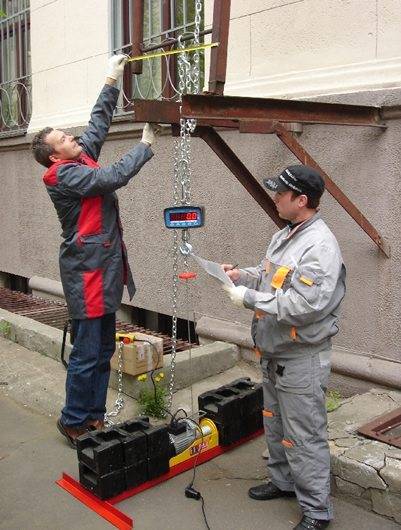

Проверка лестницы собранной своим руками
Проверка лестницы собранной своим руками

Важно! Самостоятельное изготовление конструкции должно вестись с учетом основных габаритов лестничного марша.

Нагрузка величиной 1,8 кН должна находиться на испытуемой поверхности в течение двух минут. После ее удаления, ступенька не должна демонстрировать признаков деформации, как и весь пролет признаков нарушения целостности или деформации в сварных швах. И такому испытанию должна подвергаться каждая пятая ступень лестничного пролета.

Далее испытывается прочность балки крепления вертикального типа лестницы к стене дома. Здесь так же используется груз вертикальной направленности, который оказывает давление на крепление в течение двух минут. Как правило, крепление располагается параллельно, поэтому испытания проводится попарно с каждой балкой.

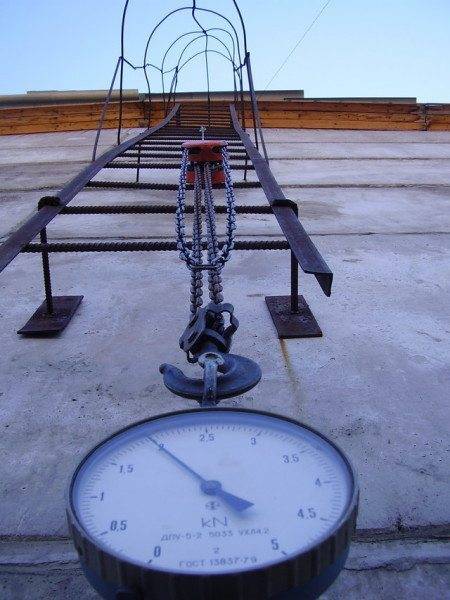

Испытание ступеней
Испытание ступеней

Прочность лестничного марша точно таким же образом определяется, используя определенную нагрузку. Нагрузка прикладывается строго посередине марша, и оказывает давление в течение двух минут.

А вот испытание лестничной площадки требует применение нагрузки несколько другого типа, а именно распределенной. В остальное же, она точно так оказывает давление в течение двух минут на площадку.

Пожарная лестница для кровли оборудована ограждениями, которые испытываются путем оказания нагрузки величиной 0,54 кН (54 кгс) по точкам, которые располагаются не более чем в 1,5 метрах друг от друга.

Точно по такому принципу проводится оказание нагрузки и на ограждение лестничного маршевого пролета.

Если испытание проводится с ограждениями кровли, то необходимо приложить горизонтальный тип нагрузки 0,54 кН по точкам ограждения, которые будут в шаге максимум 10 метров друг от друга. Причем нагрузка устанавливается по всему периметру здания. По времени, испытание продолжается 2 минуты.

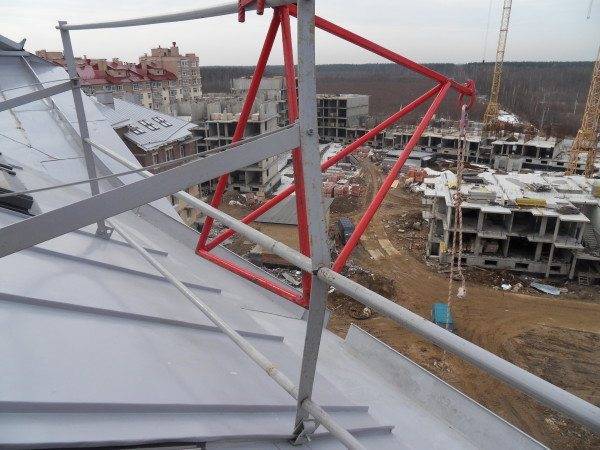

Испытание ограждений
Испытание ограждений

<h3Тетива для лестницы: основные типы и инструктаж по установке” width=”640″ height=”360″ frameborder=”0″ allowfullscreen=”allowfullscreen”>

Вывод

Проведение работы должно быть прерогативой только специализированных компаний, которые обладают необходимым оборудованием. Цена в среднем варьируется от 500 до 1500 до рублей за погонный метр.

После испытания, лестничный марш должен остаться в неизмененном виде, в целостности и без деформаций. И если работа выявила проблему, о ней должна поступить вся информация в отделение пожарной части по району проведения испытательных работ. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также что такое тетива для лестницы).
