Эвакуационная лестница: форма пролета и его классификация. Параметры проступей и лестничной клетки. Виды лестниц

В случае возникновения ситуаций, которые способны нанести вред здоровью и жизни граждан, последние обязаны организовано покинуть пределы здания и эвакуироваться в место, где им ничего не угрожает.

Каждое многоэтажное строение имеет специальные запасные выходы, планы вывода людей, эвакуационные пожарные лестницы, которые регламентируются государственными стандартами и требованиями. Эти пути категорически запрещается преграждать посторонними предметами.

Пожарный эвакуационный межэтажный лестничный выход
Пожарный эвакуационный межэтажный лестничный выход

Требования

Конкретных конструкционных особенностей по сравнению с обычными гражданскими железобетонными или металлическими лестницами пожарные не имеют. Но при этом их наличие в зданиях обязательно отвечает правилам пожарной безопасности.

Их особенности и предназначение предусматривает то, что эвакуационные лестницы в общественных зданиях должны соответствовать определенным нормативам. Согласно ним регламентируется высота перил, ступеней, ширина пролета и проступей, а также другие параметры. На ширину пожарной конструкции влияет класс пожароопасности сооружения и его степень огнестойкости.

Форма пролета и его классификация

Если посмотреть на требования к эвакуационным лестницам,то запрещается в зданиях:

  1. использование винтовых лестниц;
  2. наличие криволинейных конструкций;
  3. использование забежных ступеней лестниц;
  4. разные габаритные размеры проступей в одной лестнице.
Наружный эвакуационный выход
Наружный эвакуационный выход

Лестничный уклон

Согласно требованиям пожарной безопасности допустимый уклон эвакуационной лестницы рассчитывается по формуле: H/L (где Н – высота пролета, L – длина пролета). Соотношение не должно превышать 1: 2.

Эвакуационный выход
Эвакуационный выход

Параметры проступей

Любая ведомственная инструкция предписывает, что ширина проступей пожарной лестницы должна быть не менее 25 см, а высота подступенка от 22 см. Нормативные акты пожарной безопасности строго регламентируют и количество ступеней.

В случае если конструкция имеет более одного марша, то количество ступеней на один пролет не должно выходить за диапазон от 3-х до 16-ти штук. Для одномаршевых конструкций лестниц разрешено использование и 18-ти подъемов.

Параметры площадки

Согласно требованиям, ширина пролета не должна быть меньше габаритного размера прохода на лестничную клетку, но ширина площадки между этажами должна быть больше ширины пролета.

Эвакуационный выход внутри здания
Эвакуационный выход внутри здания

Лестничная клетка

Эвакуационные пути должны вести либо на улицу, либо в отдельное помещение, которое ограждено от сооружения специальной дверью.

Наружное сооружение общего вида

В зависимости от того, в какой климатической зоне находится здание, допускаются наружные эвакуационные лестницы. Если среднегодовая температура в регионе холодная, устанавливать снаружи пожарные лестницы разрешено не выше второго этажа и то при условии, что это не детское учреждение.

Внешние эвакуационные лестницы

Установленные наружные пожарные лестницы должны быть сконструированы таким образом, чтоб пропускать песок, глину, грязь, снег, другие осадки. Очень важно обеспечить отсутствие наледи на конструкции, так как во время паники люди при быстрой эвакуации забывают об осторожности.

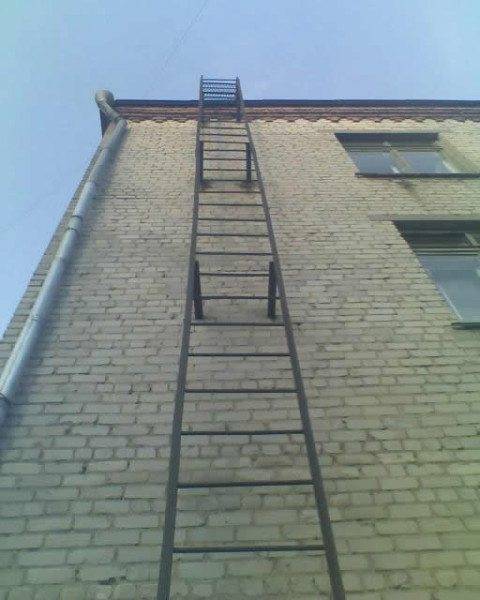

Пожарная лестница снаружи здания
Пожарная лестница снаружи здания

Ограждением для таких лестниц могут служить обычные перила, изготовленные из металлических труб или нержавеющей стали. Все наружные эвакуационные металлические лестницы в обязательном порядке покрывают антикоррозийным составом, чтоб облегчить очистку ото льда и снега.

Внутренние пожарные лестницы

Основой противопожарной системы любого многоэтажного здания являются внутренние эвакуационные лестницы. В большинстве случаев используется металлическая конструкция с огнеупорным покрытием. Для изготовления стационарных пролетов можно использовать не только металл, но и другие материалы, которые мало подвержены воздействию огня, например, бетон.

Изготовление составляющих, а также монтажных элементов эвакуационных лестниц должно соответствовать нормам и требованиям противопожарной безопасности. Это означает, что строго запрещено использовать материалы, которые под воздействием огня выделяют токсичные продукты горения. Также согласно этим требованиям нельзя использовать дерево.

Совет: расстояние между эвакуационными лестницами снаружи здания должно быть не более 150 м.

Материалы

Для изготовления несущих балок применяют легкие металлические профили или стальные трубы. Для изготовления других элементов конструкции (поручней, ступеней) берут просечно-вытяжной лист (ПВЛ), прессовано-решетчатый настил (ПРН) или арматурные прутья.

С точки зрения себестоимости конструкции, самыми дешевыми будут лестницы из арматурной стали. Согласно противопожарным требованиям во многих случаях необходимо использовать ПВЛ и ПРН.

ПВЛ и ПРН

Просечно-вытяжной лист (просечка) представляет собой упрощенный продукт стального проката. Такое изделие будет на 80% легче, чем цельный стальной лист аналогичных габаритов. Особая решетчатая структура просечки позволяет конструкции самоочищаться от снега, влаги, грязи, других сыпучих частиц.

Во время эксплуатации ПВЛ не подвергается обледенению. Такие конструктивные особенности делают просечку самым подходящим материалом для изготовления настилов, ступеней, площадок системы противопожарной безопасности.

Решетчатый металлический настил
Решетчатый металлический настил

Пресснастил является решетчатой металлической конструкцией. Для изготовления ПРН берут несущие полосы, которые соединяют связующими элементами с помощью холодной запрессовки. По сравнению с другими аналогичными материалами для пресснастила характерны высокие нагрузочные возможности.

Примечание:ПРН выпускают с зубьями против скольжения. Такая конструктивная особенность повышает рациональность использования этого материала для изготовления эвакуационных лестниц в местах со сложным климатом. Аналогично с ПВЛ, ПРН также не подвергается обледенению.

Внутренний эвакуационный пролет

Внутренние металлические марши изготавливают с помощью рифленого листа. Для него характерно наличие особых насечек привлекательного вида. Достаточно практичным конструкционным материалом является бетон, который применяется в случае капитального ремонта или строительства, когда из него делают площадки и ступени.

На стене или опорных стойках крепят перила, которые необходимы для безопасного перемещения по пожарной лестнице. В базовом исполнении поручни крепят к верхним и нижним опорным стойкам с помощью балясин. Пространство, которое остается между ними, заполняют ручной ковкой, вертикальными стойками и другими элементами интерьера.

Виды эвакуационных лестниц

Стационарные эвакуационные лестницы бывают как простого, так и сложного исполнения. На надежность каждой из них влияют используемые материалы, крепежные элементы и другие технические параметры.

Рассматривая различные типы эвакуационных лестниц, стоит обращать внимание и на их эстетичный вид. При этом их цена будет зависеть от сложности исполнения.

На фото пожарная лестница III типа
На фото пожарная лестница III типа

Основными являются:

  1. Пожарная лестница, каркас которой состоит из металлических косоуров. Она может быть как наружная, так и внутренняя. Такие несущие элементы устанавливают под ступенями. Достаточно практичный и надежный вариант. Такое эвакуационное устройство состоит из пары несущих балок, на которые монтируются ступени. Например, эвакуационные лестницы 3 типа, устанавливаемые снаружи здания, высота которых не более 28 м.
  2. Лестница на тетивах – устройство на основе боковых наклонных деталей для монтирования ступеней. Такая конструкция достаточно сложная.
  3. Бескаркасная лестница на больцах. В этом случае несущим элементом является стена. Один край металлических ступеней монтируется к стене, а вторая сторона соединяется с аналогичной другой ступени с помощью специальных болтов – больцев. Эта конструкция красивая, но сложная в изготовлении.
  4. Винтовая. Главной особенностью является винтовое расположение ступеней. В такой конструкции могут быть центральная колона или тетивы, но в целом она может обойтись и без них.

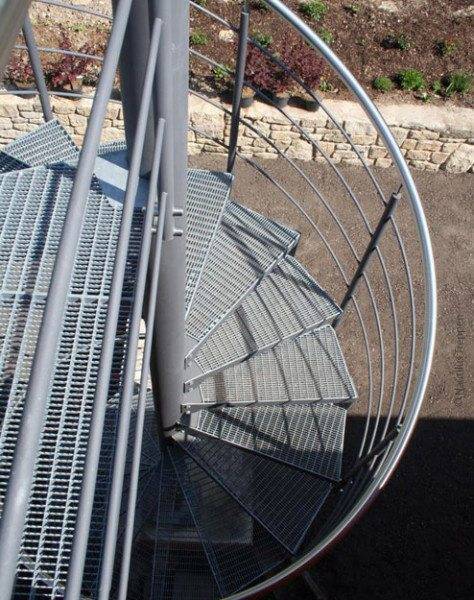

Винтовая пожарная лестница
Винтовая пожарная лестница
  1. Железобетонная. Каркас такой лестницы – металлический, установленный на косоурах. Сверху на каркас монтируют бетонные ступени.

При проектировании, изготовлении, монтировании и ремонте пролетов следует учитывать технические нормативы и дальнейшие условия эксплуатации. Запрещено повреждение внутренней эвакуационной лестницы свыше 70% от всей ее структуры. Наружные конструкции можно ремонтировать, но в большинстве случаев дешевле проводить их полную замену, чем восстановление.

Эвакуационные и аварийные выходы

Эвакуационными выходами называют такие проходы, которые:

  1. позволяют попасть из комнат первого этажа наружу через коридор, вестибюль, лестничную клетку;
  2. ведут из других помещений на других этажах, кроме первого, на лестничную клетку, коридор, который ведет на нее же, в фойе, где есть непосредственный выход на лестничную клетку;
  3. оздают проход в рядом расположенное помещение на том же этаже, которое имеет выходы наружу или лестничную клетку.

Совет: эвакуационные выходы из цокольных и подвальных этажей, должны вести непосредственно наружу.
Их следует делать обособленными от общих лестничных клеток.

Разработанный и утвержденный СНиП на эвакуационные лестницы не считает эвакуационными выходами те, где в проемах есть подъемно-опускные, вращающиеся или раздвижные двери, турникеты и ворота. Но, установленные в этих конструкциях распашные калитки можно считать такими.

Аварийный выход на крышу
Аварийный выход на крышу

При расчете количества и ширины эвакуационных выходов принимается за внимание максимально возможное прохождение через их людей. Кроме того, роль играет и расстояние от них до самого удаленного рабочего места. Если же в здании есть противопожарные преграды, они также обеспечиваются автономными эвакуационными выходами.

Два и более пожарных прохода должны быть в зданиях:

  1. с помещениями, где могут пребывать одновременно от 10 человек;
  2. с подвальными помещениями и цокольным этажом для размещения в них более 15 человек;
  3. с помещениями для возможного нахождения в них более 50 человек;
  4. с помещениями, имеющими площадь от 1000 м2;
  5. с открытыми этажерками и площадками, которые используются для обслуживания оборудования.

Совет: если в строении имеются помещения, расположенные в двух уровнях и высота последнего превышает 18 м, следует предусмотреть выходы с каждого из них.

При установке дверей для пожарных выходов, следует учесть, что они должны открывать наружу. Категорически запрещается их снабжать запорами, которые не имеют доступа изнутри. Если высота помещения более 15 м, они должны быть хорошо защищены, например, быть глухими или иметь армированное стекло.

Эвакуационный выход на балконе
Эвакуационный выход на балконе

Одним из вариантов эвакуационных выходов можно считать аварийные, которые не отвечают всем требованиям предыдущих, но они могут использоваться в крайних случаях. При расчете пожарной эвакуации данные проходы не учитываются.

К ним относят выходы:

  1. на лоджию и балкон, имеющих наружную лестницу, которая соединяет поэтажно все остальные лоджии или балконы;
  2. на переход, ведущий в другое здание шириной от 60 см;
  3. наружу из помещений через дверь или окно, а также люк, при этом пол не должен быть ниже 4,5 м и не выше 5 м от уровня «земли», а выходы должны быть снабжены лестницами;
  4. на кровлю строения.

Если по каким-то причинам наклонная пожарная лестница мешает, можно своими руками ее превратить в вертикальную. При этом следует учесть, что она должна быть надежно прикреплена к стене.

Вывод

Использование пожарных и эвакуационных лестниц позволяет быстро и без потерь покинуть здание. Разработанные заранее пути отхода и правила поведения во время аварийных ситуаций дают возможность избежать паники. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
