Замена подшипников в стиральной машине самсунг

Шаг третий — демонтаж СМА

Основной процесс также придётся проводить в несколько этапов. Не забывайте фотографировать результаты своих трудов, снимать на камеру. Так будет легче собрать всё обратно. Приступим:

  1. Снимите верхнюю крышку:

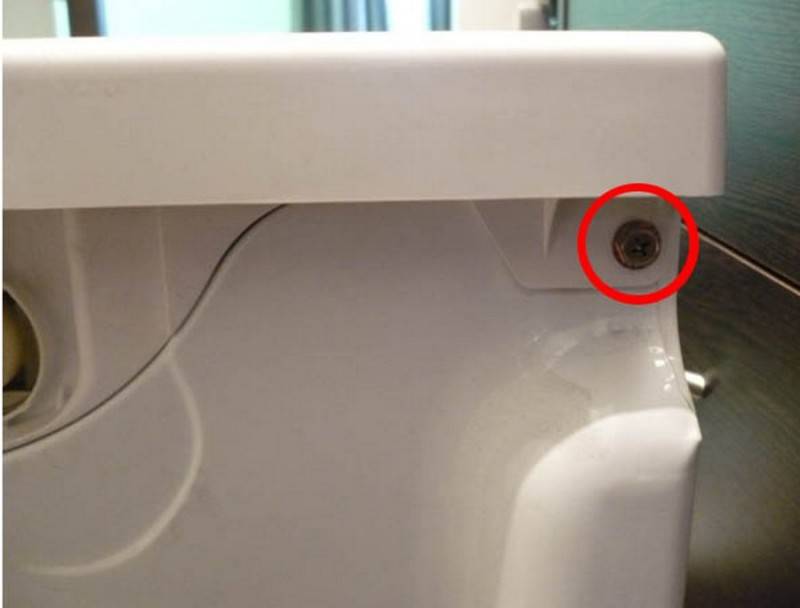

Выберите подходящую отвёртку, насадку для любимого шуруповёрта, открутите задние болты, которые крепят крышку.
Обратите внимание на наличие пластиковых шайб, прокладок — положите всё в одно место, чтобы не потерять.
Толкните крышку спереди от себя, чтобы крепежи вышли из пазов.
Когда поверхность продвинется вперёд — поднимите её вверх, аккуратно снимите.

  1. Достаньте порошкоприёмник, зажав пальцем внутреннюю защёлку.
  2. Откроется доступ к двум саморезам, которые держат переднюю панель, бункер порошкоприёмника — открутите их.

  1. Снимите панель управления, отсоединив провода. Проводка СМ Samsung сделана с умом. Клеммы, разъёмы оформлены разными формами, цветом, поэтому сложно будет что-то перепутать при обратной сборке. Но если вы сомневаетесь, можете сфотографировать, пронумеровать маркером.
  2. Сняв модуль, вы увидите саморезы, которые держат верхнюю часть основной передней стенки.
  3. Отсоедините нижнюю панель, аккуратно поддев отвёрткой — это откроет доступ к нижним креплениям стенки.
  4. Прежде чем открутить основные саморезы, снимите металлический хомут, крепящий манжету люка. Для этого подденьте плоской отвёрткой пружинку.

Заправьте манжету в барабан. Теперь можете снимать фронтальную панель.

  1. Теперь, когда открыт доступ к внутренним узлам — снимите клапан подачи воды, заливной, воздушный патрубки, аккуратно отсоедините датчик уровня воды.

  1. Снимая патрубок слива в нижней части машинки, подставьте ёмкость — в нём часто остаётся вода после стирки.
  2. Отключите проводку нижней части — ТЭН, двигатель, насос, датчики, заземление. Отведите пучок проводов в сторону, закрепите, чтобы он не мешал, не повредился при снятии других деталей.
  3. Торцевым ключом открутите крепления амортизаторов, бетонные противовесы.
  4. Теперь можно вытащить пластиковый бак, сняв с пружин.
  5. Демонтируйте все элементы, которые могут помешать: мотор, ремень, амортизаторы.

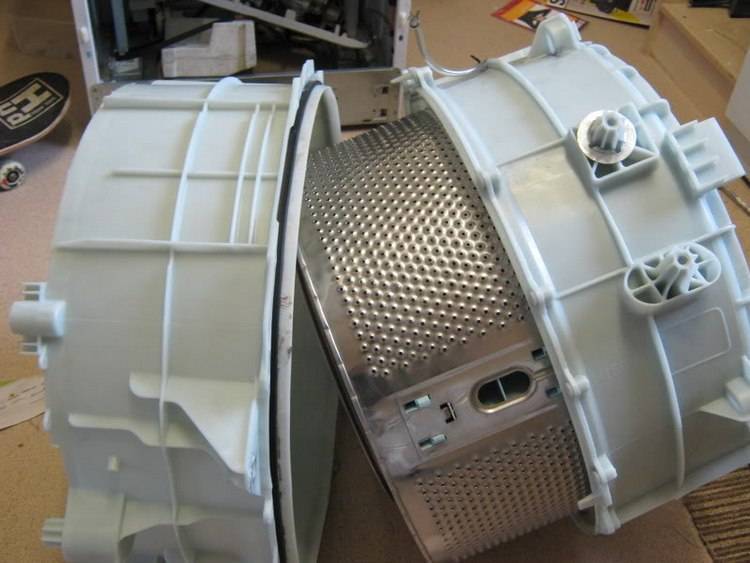

  6. Разъедините половинки бака, поддев металлические пружины-защёлки по периметру ёмкости.

  1. Снимите шкив. Пригодится торцевой ключ с головкой на 17.

  1. Аккуратно выбейте вал молоточком, достаньте барабан.

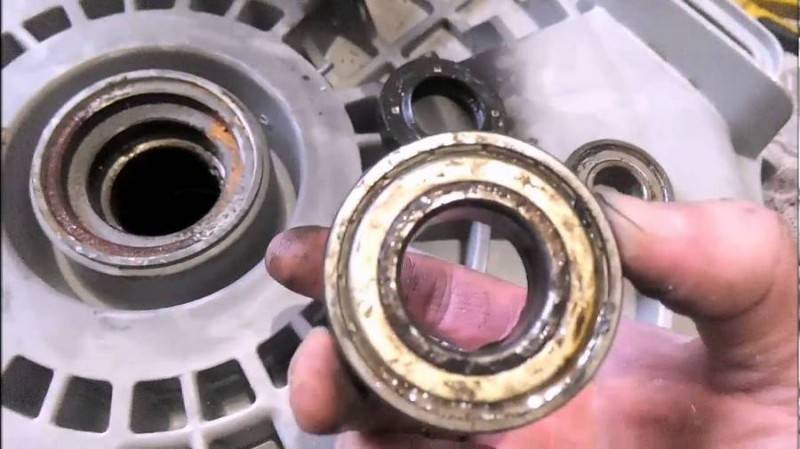

  2. На задней крышке бака находятся подшипники и сальник.

Перед заменой комплекта обратите внимание на посадочное место. Если на валу большая выработка, зазубрины — есть смысл поменять крестовину, иначе замена подшипников не даст должного эффекта.

Как поменять:

Извлеките сальник.
Осторожно вбейте большой подшипник внутрь стенки бака, маленький — выбейте наружу.
Зачистите втулку от накипи, ржавчины, смажьте специальной смазкой.
Смажьте сальник, кольца — установите на место.
Готово! Осталось только собрать стиралку в обратном порядке. Провести процедуру демонтажа, ремонта, сборки самостоятельно поможет видео:. https://www.youtube.com/embed/RsfslSlgfEk

Как видите, фронт работ предстоит не шуточный. Но если в душе вы технарь, имеете набор инструментов, нужные комплектующие — шаг за шагом справитесь с этим делом. Желаем удачного ремонта!

Плохо
2

Интересно
9

Супер
20

Видео

Предлагаем вам посмотреть видео о том, как разобрать стиральную машину Samsung в домашних условиях.

Об авторе:

Окончила Институт туризма ФПУ по специальности «Менеджер», очень любит путешествовать и общаться с людьми. Интересуется психологией, увлекается танцами, изучает английский язык. За пять лет декретного отпуска досконально освоила ведение домашнего хозяйства, не забывая о собственном развитии. Умело орудует словом, может поддержать разговор на любую тему благодаря интересу к разным сферам жизни.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Как выбрать подшипники?

Чтобы заменить неисправную деталь, сначала нужно купить новую. Подшипники ремонту не подлежат, потому их меняют. Также производится замена сальников и восстановление смазочного состава. Все это покупается в комплекте, который подбирается в соответствии с моделью стиральной машины.

Узнать точное название модели можно по наклейкам, которые располагаются возле люка и на задней стенке стиралки. По этой маркировке подбирается ремкомплект. Для этих целей удобно пользоваться специальными таблицами. Если информация по нужной модели отсутствует, то можно найти информацию на официальном сайте производителя. При наличии сомнений можно взять старые подшипники в качестве наглядного примера. По такому образцу продавец сможет легко подобрать ремкомплект, который точно подойдет.

Замена подшипника в стиральной машине с вертикальной загрузкой

Как мы уже говорили, лучше заранее приобрести деталь, которую планируется заменить, но возможно это только тогда, когда вы знаете, как она выглядит. Если с подобной задачей вы столкнулись впервые, то потребуется сначала снять деталь, чтобы использовать ее в качестве примера, а затем отравиться в магазин с целью поиска похожей.

Схема подшипника в стиральной машинке

Сам процесс замены подшипника требует соблюдения алгоритма. Мы рассмотрим подобные действия на примере стиральной машины марки «Занусси».

Пошаговая инструкция

Шаг 1. Мы начнем разбор с боковой панели (правой), ведь именно в этом месте располагается шкив.

Используя отвертку, потребуется открутить саморезы

Шаг 2. После демонтажа всех креплений необходимо открыть боковую панель.

Следует освободить ремень

Шаг 3. Теперь понадобится убрать опору, чтобы освободить шкив. Если крепежи проржавели, то их бывает сложно снять, поэтому понадобится помощь напарника.

Здесь сразу понятно из-за чего произошла поломка, ведь в указанном месте имеется люфт

Шаг 4. Теперь необходимо удалить оставшиеся следы коррозии. Это необходимо для того, чтобы видеть, в каком направлении демонтируется подшипник.

Используя тряпку, необходимо очистить крепления от ржавчины

Шаг 5. Теперь необходимо взять две отвертки и расставить их по сторонам механизма.

Прилагая усилия, следует демонтировать узел

Шаг 6. Теперь необходимо достать сальник. Здесь невозможно отсоединить подшипник от опоры, поэтому его полностью заменяют.

Сам сальник и места, с которыми он соприкасается, необходимо обработать специальной смазкой, входящей в комплектацию

Шаг 7. Далее предстоит установить новый узел.

На нем должны располагаться указатели, чтобы знать, в какую сторону закручивать

Шаг 8. Теперь необходимо затянуть крепления с помощью тех же двух отверток. Только теперь двигаться необходимо в другую сторону. По такому же принципу следует заменить подшипник с другой стороны стиральной машины.

Затягиваем крепления

Типичные ошибки «самоделкина»

Пытаясь самостоятельно заменить подшипники барабана стиральной машины Samsung, «самоделкины» нередко допускают ошибки, которые, как следствие, усложняют ремонт и требуют дополнительных затрат на него. Что это за ошибки?

  • Отрывание провода, который идет на датчик блокирующий люк.
  • Разрыв манжеты люка стиральной машины.
  • Нанесение повреждений шкиву, в процессе съема его с оси.
  • Срыв крепежных болтов.
  • Отрывание проводов идущих на термодатчик и нагревательный элемент.
  • Отрывание патрубков из-за того, что недостаточно ослабили или забыли ослабить хомуты.
  • Выбивая подшипники из барабана, разбивают втулку, и все заканчивается заменой барабана.

О данных типичных ошибках нужно знать и никогда их не повторять, ведь замена барабана это серьезные затраты, а может быть и еще хуже.

В заключение отметим, поменять подшипники, обеспечивающие вращение барабана автоматической стиральной машины Samsung своими руками не просто, но возможно. Главное выяснить, какие подшипники стоят на машинке вашей модели, купить оригинальные комплектующие, подобрать нужные инструменты, а затем, «засучив рукава», выполнить работу в соответствии с инструкциями специалистов, изложенными в данной статье. Удачных ремонтных работ!

Процесс отсоединения комплектующих деталей

Закончив процесс удаления панелей, переходим к следующему этапу разборки машины:

Отсоединяем соединительные шланги от внутреннего основания дозатора путем ослабления металлических хомутов. Извлекаем противовес, откручивая крепежные винты
Следует обратить внимание на большой вес данного элемента. Демонтируем датчик уровня воды, соединенный резиновым шлангом с основанием дозатора
Выполняем удаление хомута, установленного на резиновом шланге, что позволит освободить деталь от шланга. Отсоединяем патрубок, являющийся соединением между баком и элементом дозатора. Снимаем противовесы, обустроенные на плоскости бака. Необходимо открутить шесть болтов при помощи торцевого ключа. Выполняем открепление патрубка от бака, обустроенного в нижней плоскости корпуса. Он соединяет бак со сливной помпой, от которой также его отсоединяем. Удаляем горизонтальный металлический профиль, расположенный в верхней части корпуса. Для этого следует выкрутить несколько крепежных элементов. Удаляем заднюю крышку, выкрутив винты отверткой. Необходимо произвести отсоединение контактов нагревательного устройства (ТЭН), используя электромонтажные пассатижи

Отсоединяем амортизаторы бака и осторожно извлекаем бак из корпуса

Что нам понадобится для ремонта?

Подшипники в стиральной машине Samsung не ремонтируются, а меняются, поэтому, прежде всего нам следует позаботиться о приобретении необходимых комплектующих. В настоящее время на рынке можно найти подшипниковый ремонтный комплект именно для стиральных машин Самсунг. Там в одной упаковке сразу идут:

  • подшипники;
  • сальники;
  • специальная смазка.

Правда есть одна загвоздка, ремкомплекты выпускаются под разные модели стиральных машин, поэтому, чтобы случайно ничего не перепутать, нужно знать, какие подшипники к каким моделям стиралок подходят. Чтобы не допустить ошибки специалисты подготовили таблицу комплектующих для стиральной машины Самсунг. Ознакомившись с ней, вы сможете безошибочно приобрести оригинальные подшипники и приступить к работе по их замене.

Кроме комплектующих нужны еще и инструменты. Для демонтажа крепежных элементов, раскрутки бака, выбивания подшипников нам потребуются:

  1. медный молоточек;
  2. специальная смазка для элементов стиральной машины или жидкость WD-40;
  3. ключ изогнутый шестигранный;
  4. маркер;
  5. стальная шпилька или металлическая трубка;
  6. круглогубцы или плоскогубцы;
  7. небольшой разводной ключ;
  8. ключи (рожковые и головки);
  9. отвертка индикатор, крестовая и плоская;
  10. любой герметик.

Замена подшипника на барабане стиральной машины Аристон. Поэтапное выполнение работ

Мы расскажем, как поменять подшипник в стиральной машине Аристон. Разборка СМ будет идентична для Hotpoint Ariston Aqualtis, Hotpoint Ariston ARSL 105, Аристон Маргарита 2000 и других моделей.

Крышки и панели

Возьмите крестовую отвертку. Обойдите стиралку, встав к задней стенке. Выкрутите сверху два болта, которые крепят верхнюю крышку. Затем подвиньте ее вперед и снимите с корпуса.

Приступите к задней панели. Открутите саморезы по периметру, отставьте крышку в сторону. Заодно снимите ремень привода – прокручивая рукой шкив, потяните его на себя.

Панель управления

Подойдите к передней части стиралки. Вытащите дозатор для моющих средств: потяните лоток на себя, нажав на фиксатор в центре; достаньте его и уберите в сторону. За ним находятся несколько болтов, еще 1-2 болта с противоположной стороны панели. Открутите их, отстегните пластиковые защелки.

Теперь панель держится лишь на проводах – можете закинуть ее наверх корпуса. Но если решите отсоединить, то лучше сразу сфотографируйте расположение разъемов для правильного подсоединения.

Верхняя часть

Нужно убрать с верхней части бака все, что может помешать его вытащить. Это:

Порошкоприемник. Ослабьте хомут патрубка, ведущего от бункера к баку. Снимите патрубок. Отсоедините контакты входного клапана и выкрутите винты крепления. Снимите клапан вместе с порошкоприемником.

  • Противовес. Открутите болты, фиксирующие верхний противовес, и снимите его.
  • Прессостат. Отсоедините шланг прессостата, который крепится к баку, иначе он может порваться при демонтаже.

Передняя панель

Откройте дверцу люка. Отогнув уплотнительную резину, подденьте отверткой ее хомут и сдерните с места.

Отстегните проводку замка люка (УБЛ), запустив руку за корпус. Предварительно открутите два болта крепления.

Если вы боитесь повредить стекло дверцы, советуем сразу снять ее. Для этого выкрутите саморезы, которые крепят петли дверцы, отложите ее в сторону.

Осталось выкрутить винты по периметру передней панели и снять ее. Теперь открутите болты нижнего противовеса, чтобы его снять.

Задняя часть

Отключите проводку от электромотора внизу бака. Выкрутите болты (от трех до четырех штук), сместите двигатель сначала вперед, затем потяните назад и достаньте из корпуса.

Отсоедините проводку ТЭНа. Сам нагреватель демонтировать не нужно. Если вы повредите его уплотнительную резину, то придется все полностью менять.

Также, если по периметру бака прикреплена проводка, кусачками перекусите хомуты и отодвиньте провода в сторону.

Амортизаторы

Бак закреплен только на амортизаторах и подвесных крючках. Выкрутите винты амортизатора, снимите бак с крючков и вытащите бак.

Стиральную машину вы разобрали. Теперь нужно добраться до подшипников.

Процесс извлечения барабана из бака

Для выполнения разъединения бака необходимо расположить его так, чтобы в верхней части находился шкив, который также подлежит демонтажу. Но сначала нужно удалить приводной ремень с электродвигателя и шкива и разъединить бак с мотором, выкрутив крепежные элементы мотора. Только после выполнения этих действий откручиваем болт, установленный в центре шкива, используя шестигранник. Затем удаляем шкив, применяя метод незначительной прокрутки детали.

Снимаем зажимы, разделяем бак на две части и убираем уплотнитель, установленный между ними. В одной из них будет обустроен барабан. Выбиваем вал, используя молоток, и извлекаем барабан из части бака.

Замена подшипника при ремонте стиральной машины с вертикальной загрузкой

Отличительной особенностью стиральных машин с вертикальной загрузкой является то, что барабан крепится к корпусу на двух полуосях, а не на одной, как у моделей, рассмотренных ранее. В этом случае подшипники меняются на обеих полуосях единовременно, вне зависимости от того, какой из них вышел из строя. Работы на агрегатах подобного типа выполняются следующим образом:

  • Снимается наружная и задняя стенка машины.
  • Отключаются электрические провода и шланги, которые могут помешать работе.
  • Снимаются накладки, расположенные по бокам барабана, под которыми размещены суппорты, с установленными в них подшипниками.
  • Первым меняется подшипник с той стороны, где нет шкива, затем − с противоположной.
  • Посадочные места перед установкой нового подшипника очищаются и смазываются.
  • Выполняется сборка агрегатов в обратной последовательности по отношению к разборке.

Важно! Со стороны, где нет шкива, резьба, фиксирующая суппорт, обычная, правосторонняя, а со стороны, где устанавливается шкив, – левосторонняя.

Какие инструменты нужны?

Не стоит спешить разбирать машинку. Прежде стоит позаботиться об инструменте, без которого замена подшипников будет невозможной. Такая предусмотрительность позволит сэкономить время и облегчит дальнейшую работу. Список необходимых инструментов будет выглядеть следующим образом:

  • молоток пригодится при демонтаже барабана;

  • ключи и головки в комплекте помогут быстро расправиться с различными видами крепежных элементов;

  • пассатижи позволят оперативно отсоединить сливной патрубок, который крепится при помощи металлического хомута;

  • долото, которое может быть заменено металлической шпилькой;

  • отвертки пригодятся шлицевые и крестовые, поскольку крепежи в стиральных машинках встречаются разные;

  • индикатор уровня жидкости необходим для проверки внутренних протечек вблизи подшипников;

  • один разводной ключ заменяет собой набор ключей, что очень удобно;

  • герметик на силиконовой основе необходим для восстановления герметичности швов;

  • WD-40 — это антикоррозийная смазка, обладающая отличными проникающими и очищающими способностями.

Поочередное снятие панелей корпуса стирального агрегата

У владельцев современной техники часто возникает вопрос о том как поменять подшипник на стиральной машине «Самсунг Диамонд» (6 кг). Это довольно популярная модель, доступная по стоимости практически каждому. Начать демонтажные работы необходимо следующим образом:

1. Удаление верхней панели.

Мастеру предстоит:

посредством применения отвертки выкрутить болты, расположенные на задней стороне корпуса; осторожно сдвинуть панель и снять ее. 2

Отсоединение панели управления

2. Отсоединение панели управления.

Для этого необходимо:

  • Удалить выдвигаемый лоток, предназначенный для моющих средств. Для этого следует выдвинуть его и нажать на защелку, расположенную в средней ячейке лотка.
  • Открутить два винта, обустроенных на плоскости панели управления.
  • Выкрутить три самореза, являющихся креплением внутреннего основания. Они расположены на металлическом каркасе агрегата.
  • Открутить винты, соединяющие блок управления с передней панелью и корпусом прибора.
  • Потянуть панель управления в одну сторону (на себя), а в противоположную сторону — бак дозатора. В результате произойдет отсоединение от основания дозатора.

Не стоит производить полное отсоединение блока управления. Можно оставить на плоскости корпуса, так как поменять подшипник на стиральной машине «Самсунг» (4-5 кг) вполне можно и без его полного демонтажа. Он не будет являться помехой при извлечении бака из корпуса.

3. Удаление узкой панели. Она расположена внизу корпуса с лицевой стороны.

4. Снятие лицевой крышки корпуса.

Необходимо:

Открутить винты, являющиеся креплением внутренней плоскости основания, где устанавливается емкость для порошкообразных средств. Резиновая манжета, обустроенная между круглыми основаниями люка и барабана, подлежит удалению. Для этого следует отогнуть резиновую деталь и слегка зацепить хомут помощью отвертки. Удалить его и отложить к снятым деталям. Выкрутить элементы крепления, обустроенные на лицевой части корпуса (вверху 3 шт., а внизу — 4 шт.). Удаляем панель

Процесс отсоединения панели от корпуса необходимо проводить с особой осторожностью, чтобы исключить механическое повреждение пластиковых щеколд. Выполнить отсоединение электрического разъема от элемента блокировки двери

Отложить в сторону снятую панель.

Разбор стиральной машины Самсунг

Перед разбором стиральной машины Самсунг нужно подготовить телефон или фотоаппарат и делать снимки техники перед снятием каждой детали, особенно – перед отключением проводки. Это необходимо, чтобы избежать ошибок при сборке устройства и не допустить новых неисправностей в случае неправильных действий.

Разборка стиральной машины происходит в следующем порядке:

Выкрутить два самореза, расположенных с тыльной стороны по углам, сдвинуть верхнюю крышку назад, поднять и убрать в сторону.
Выдвинуть отсек для моющих средств, нажать вниз фиксатор, чуть приподнять кювету и вытащить из посадочного места.
Отсоединить и убрать в сторону шланг для подачи воды в отсек для порошка и патрубок, ведущий от кюветы в бак. Для этого необходимо пассатижами разжать удерживающие хомуты.
Выкрутить удерживающие болты и снять верхний противовес.
Открыть люк стиральной машины Самсунг. Чтобы убрать манжету, следует снять хомут. Для этого нужно поддеть отверткой пружину, удерживающую его края, снять и удалить ее вместе с хомутом. После этого края манжеты можно заправить внутрь.
Закрыть люк, выкрутить крепеж, удерживающий переднюю панель. Саморезы находятся сверху и снизу. Аккуратно сдвинуть в панель, чтобы получить доступ и отсоединить провод блокировки люка. Убрать панель в сторону.
Перевернуть набок стиральную машину Самсунг, открутить саморезы, отсоединить и убрать дно. Сфотографировать и отключить провода, идущие к двигателю и сливной помпе.
Отсоединить патрубок, идущий от помпы к баку.
Выкрутить крепеж, вытащить и убрать в сторону мотор.
Убрать стойки крепления бака, предварительно выкрутив удерживающие саморезы на баке и внизу корпуса.
Открутить и вытащить нижний противовес.
Не меняя положения стиральной машины Самсунг (на боку) вернуться к верхней части, отсоединить патрубки и провода, идущие к клапану залива воды

Выкрутить крепеж, вытащить клапан.
Отсоединить четыре пружины-противовеса, удерживающие бак с барабаном в подвешенном состоянии.
Выкрутить крепеж, осторожно разжать защелки, отключить провода и снять панель управления.

Теперь можно извлечь бак из корпуса стиральной машины Самсунг.

  • Уложить резервуар таким образом, чтобы иметь доступ к шкиву.
  • Снять ремень.
  • Заблокировать шкив и выкрутить удерживающий его болт. Если он не поддается, смазать его WD-40 и немного подождать.
  • Снять шкив.
  • Найти болт, аналогичный удерживающему шкив, вкрутить его и легкими ударами молотка выбить вал. Удары должны быть нанесены под прямым углом, чтобы не погнуть узел.

Теперь необходимо разобрать бак, чтобы вытащить барабан и заменить сальники и подшипники.

Половины соединены специальными зажимами, которые легко разъединяются и снимаются. После того, как они сняты, требуется раскрыть резервуар на две части и вытащить барабан.

Перед тем, как заменить подшипник, можно осмотреть и выполнить техническое обслуживание других деталей, например, осмотреть и очистить от накипи нагревательный элемент

Также важно осмотреть вал и крестовину: если они повреждены, их следует заменить, в противном случае просто очистить от грязи и смазки. Для вала можно использовать мелкую наждачную бумагу, для крестовины – тряпку или губку

Функционал подшипников в стиральной машине

Подшипник выполняет следующие функции при работе стиральной машины:

  • позволяет барабану вращаться;
  • уменьшает силу трения при вращении;
  • минимизирует шум и вибрацию.

Одна из самых распространённых проблем – замена подшипника в стиральной машине.

На современных моделях стиралок стоят подшипниковые кольца двух видов – пластиковые и металлические. Востребованы металлические подшипники. Они отличаются прочностью материала, но попадание воды представляет для них опасность – может появиться ржавчина.

Если вы вдруг почувствовали, что ваша машина стала «постукивать» или излишне вибрировать при отжиме, – это один из верных признаков, что подшипники в барабане износились.

Более надежными считаются пластиковые подшипники. Они делаются из металлической основы, покрытой пластиком. Поэтому они дополнительно защищены от влияния влаги.

Износ подшипника до поры до времени может никак особенно не проявить себя.

Основные причины изношенности

Делятся они на два типа:

1. Естественный износ. Срок службы подшипника, устанавливаемого в стиральном агрегате, составляет 5-6 лет. Вследствие этого замена подшипника после истечения 5 лет не является поломкой, а определяется как естественный износ детали.

2. Преждевременный выход из строя. Он может быть обусловлен несколькими причинами, такими как:

  • Износ сальников. Они выполняют защитную функцию подшипникам от соприкосновения их с водой. Нарушение его герметичности из-за проникновения воды приведет к постепенному смыванию смазки, что и будет основной причиной для образования коррозии подшипника.
  • Несоблюдение нормы веса белья, помещаемого для стирки в барабан машины.
  • Несоблюдение правил установки агрегата.

Причины

Выделяют две главные причины, которые способствуют износу подшипников.

  1. Естественный износ характерен для всех стиральных машин. От этого процесса невозможно уберечься. В среднем подшипники служат около 5-6 лет. Если деталь вышла из строя после стольких лет работы, то поломка переквалифицируется в естественный износ.

  2. По-другому обстоит дело с преждевременной поломкой. Причин для возникновения такой ситуации может быть несколько.

    • Износ сальников возникает от нарушения герметичности конструкции, в результате чего детали соприкасаются с водой, которая вымывает смазку. Их защитные функции снижаются, что ведет к образованию коррозийных явлений на подшипниках.

    • Нарушение норм веса загружаемого белья создает повышенную нагрузку на барабан и подшипники.

    • Неправильная установка машинки с нарушением норм и правил снижает работоспособность всех деталей и сокращает срок их службы.

Замена подшипников на барабане стиральной машины Индезит. Замена подшипников стиралки индезит

Выбирая подшипники для стиральной машины в магазине, предварительно возьмите с собой изношенные детали, чтобы не промахнуться. Если покупаете через интернет убедитесь, что выбранный подшипник действительно подойдет к вашему Индезиту. Цены также можно узнать в интернете или по телефону.

 Важно, купить нужно не только сам подшипник, а весь комплект: два подшипника и два сальника, их нужно менять вместе, иначе скоро замену нужно будет повторить

Инструменты для разборки стиралки Индезит

Замена подшипника стиральной машины индезит своими руками не так и сложна. Главное – это достать сами подшипники, при этом придется разобрать всю машинку . Запаситесь терпением и следующими инструментами:

  • крестовые и плоские отвертки;
  • торцевые и рожковые ключи;
  • молоток;
  • долото;
  • ножовка;
  • пассатижи;
  • средство для смазки  WD-40;
  • клей и, наконец, сменные детали.

Разборка стиральной машины

 В первую очередь отключите технику от электросети, перекройте воду, слейте воду и отключите все коммуникации.

Освободите фильтр насоса от воды (внизу за люком, под передней панелью) — выкрутите и вылейте воду. Далее, отодвиньте от стены ремонтируемое устройство для дальнейшей работы.

Ремонт стиральных машин индезит ws84tx,  wiun 81,  wisl 85,  wisl 83,  w84tx,  iwsc 5085,  iwsb 5085 и других моделей, при замене подшипника, осуществляется одинаково.

Приступаем непосредственно к разборке устройства:

  1. Снимаем верхнюю крышку, для этого сзади выкручиваем два самореза крестовой отверткой.
  2. Снимаем заднюю панель, выкручиваем болты и убираем панель.
  3. Убираем переднюю панель:
  •  достаем лоток для порошка и моющих средств, нажав на центральный зажим, извлекаем лоток;
  • откручиваем все винты на панели управления, два за лотком и один на противоположной стороне;
  • плоской отверткой разжимаем защелки на панели;
  • провода не трогаем, панель расположим на корпусе сверху;
  • чтобы открыть дверь люка, отогните резину, отверткой подденьте хомут, уберите его;
  • выкручиваем два винта на люке, отсоединяем проводку, манжету убираем внутрь бака;
  • откручиваем болты дверцы со стеклом и отложим в сторону;
  • снимая переднюю панель, выкручиваем винты.
  1. Убираем детали чтобы вытащить бак с барабаном:
  • снимаем ремень привода, тянем его на себя прокручивая шкиф;
  • убираем шкиф, фиксируем его колесо и откручиваем центральный болт, при необходимости сбрызгиваем  WD-40;
  • ТЭН не снимаем, но отключаем от него и от электродвигателя провода;
  • достаем мотор, откручиваем три болта и раскачиваем вперед-назад;
  • отсоединяем патрубок  через днище, кладем стиральную машину на бок, плоскогубцами ослабим хомут и отсоединим от бака;
  • откручиваем болты, которые держат амортизаторы на дне корпуса;
  • отстегиваем кюветку, сначала убираем патрубок, ослабляя хомут, затем шланги, после откручиваем болт и снимаем все вместе, отсоединяем шланг  прессостата.
  1. Достаем бак , потянув его немного вверх.
  2. Если бак спаянный, проделываем отверстия для будущих болтов и ножовкой пилим бак.
  3. Достаем барабан, ударяя по его втулке.
  4. Сальник снимаем, поддернув отверткой.

Приступаем к замене подшипника индезит:

  1. Съемником снимите подшипник, если его нет, то с помощью долото и молотка выбивайте подшипник, слегка по нему постукивая.
  2. Зачистите и смажьте место для нового подшипника.
  3. Ровно посадите деталь на посадочное место, постукивая по внешней стороне подшипника. Также установите вторую деталь.
  4. Предварительно смазанный сальник наденьте на подшипник.
  5. Барабан вставьте в бак, склейте две части, закрутите болты и приступайте к обратной сборке стиральной машины.

Замена подшипника

Подшипники и сальники находятся на задней крышке бака. Чтобы заменить эти детали, их придется сначала выбить из посадочных мест.

  • Первым удаляется внешний подшипник. Для этого потребуется взять долото и молоток и легкими ударами по кругу, не допуская перекосов выбить деталь. Бить нужно только по внешней стороне подшипника, чтобы не допустить повреждения посадочного места. Запрещено бить только в одну точку, мест для удара должно быть несколько, в противном случае подшипник будет перекошен или застрянет во втулке, что приведет к дополнительным сложностям.
  • Аналогичным образом выбивают и второй, меньший, подшипник, перевернув половину бака внутренней стороной вверх.
  • Также необходимо удалить старые подшипники.
  • После того, как изношенные детали удалены, необходимо вытереть втулку изнутри насухо чистой тряпкой, удалив грязь и остатки смазки. После этого нужно нанести новую смазку, идущую в комплекте с подшипниками и установить новые сальники.
  • Теперь необходимо заменить подшипники. Начать следует с внутреннего. Его следует установить во втулку, убедиться, что она стоит ровно, а затем вбить ее внутрь. Для этого необходимо взять долото и молоток и равномерно бить по кругу, не допуская перекоса. Бить требуется только по внешней стороне подшипника.
  • После установки внутреннего подшипника нужно перевернуть половину и вбить внешний.

Замена подшипников завершена, можно приступать к сборке техники.

Что требуется для ремонта?

Самсунг является одним из мировых лидеров по производству стиральных машин. В этой нише рынка имеет большее влияние, пожалуй, только LG. Это значит, что стиральные машины этой фирмы есть у многих, поэтому спрос на информацию о ремонте сегодня в сети очень большой.

На примере модели S1052 мы сегодня разберем процесс замены подшипника. Машинка эта выпускалась и продавалась в 2009-2010 гг., поэтому сегодня их ремонтируют массово. Как уже говорилось выше, устройство машинки мало чем будет отличаться и от современных аналогов, поэтому информация будет актуальной и для них.

Подшипник качения для стиральной машины

Поломка подшипника довольно распространенная неприятность, так как эта деталь работает механически и постоянно испытывает на себе нагрузки различных силы и характера. Их не ремонтируют, а сразу меняют. Поэтому для работы нам в первую очередь потребуется ремкомплект. Включает он в себя следующие составляющие:

  1. Подшипники качения.
  2. Сальник.
  3. Смазка – используется специальный состав, поэтому ни в коем случае не меняем его на другой.

От модели к модели размеры запасных частей и их форма могут отличаться, поэтому очень важно подобрать их правильно. Каждый ремкомплект имеет маркировку, что позволяется его отличать

На следующем рисунке представлена таблица, в которой обозначена маркировка деталей под некоторые модели стиральных машин.

Таблица комплектующих для стиральных машин Самсунг

Таблица 1. Набор инструментов

Инструмент, фото Описание
Молоток При замене подшипника на некоторых этапах придется применять грубую физическую силу. Молоток поможет нам с установкой и извлечением деталей.
Шестигранник С его помощью мы будем выкручивать шкив. Подробнее об этом — по ходу описания работ.
Разводной ключ В стиральной машине много узлов, соединенных при помощи гаек и болтов. Для их разбора и сбора потребуется небольшой разводной ключ. В качестве альтернативы можно использовать набор обычных гаечных ключей, но лучше всего иметь трещотку и набор головок к ней.
Отвертка Обязательно пригодятся и отвертки – крестовая и шлицевая. Если есть шуруповерт или электрическая отвертка, пользуемся и ими для увеличения скорости работы и удобства.

Как разобрать своими руками

Чтобы не допустить серьезных ошибок, нужно соблюдать определенную последовательность действий при разборке стиральной машинки. В моделях марки «Самсунг» предполагается следующий порядок действий:

  1. Снимают верхнюю крышку, открутив удерживающие саморезы. На переднюю часть надавливают, чтобы она освободилась от защелок и легко снялась.
  2. Убирают противовес, расположенный на верхнем основании бака. С этой задачей поможет справиться торцевой ключ.
  3. Переднюю панель с системой управления сдвигают в сторону и извлекают дозатор для стирального порошка.
  4. Откручивают винты, находящиеся за дозатором. Полностью демонтировать панель и отключать шлейфы необязательно, так как данные элементы не помешают работе.
  5. Демонтируют патрубки и остальные прилегающие элементы, которые закрывают доступ к баку стиралки.
  6. Слегка приподнимают бак и отцепляют фиксирующие пружины, а затем полностью вытаскивают бак из корпуса.
  7. Разделив бак, прочищают место вокруг подшипников и сначала достают сальник, а затем поочередно выбивают подшипники.

Устройство стиральной машины Самсунг

Познакомимся с устройством стиральной машины на примере известной модели Sensor Quick. Основные фронтальные элементы модели:

  • съемная передняя панель;
  • бункер-распределитель порошка и специальных средств;
  • панель управления;
  • электрические клапаны;
  • реле уровня;
  • бак для белья;
  • ножки-подставки регулируемые;
  • сливной насос с фильтром;
  • шланг слива;
  • заглушка шланга для слива.

Задние элементы:

  • кабель питания;
  • противовесы;
  • пружины подвеса бака;
  • амортизатор;
  • двигатель;
  • шкив с приводным ремнем.

Панель управления представляет собой плату с кнопками и индикацией, которые включают режим стирки, изменяют температуру, обороты отжима, время стирки, отсрочку запуска. Также возможно вручную задать все эти параметры с кнопкой «Ручное задание программы». Табло показывает текущее состояние стирки, коды ошибок.

Как определить неисправность

Предварительно определить наличие поломки подшипника возможно по внешним признакам, не разбирая стиралку. Для точной уверенности, что неисправность диагностирована правильно, потребуется частично демонтировать корпус оборудования.

К факторам, которые указывают на некорректное функционирование подшипника стиральной машинки, относятся следующие:

Посторонний звук во время стирки и полоскания одежды
При отжиме сложнее различать нехарактерный шум машинки, поэтому стоит обращать внимание на работу при других режимах. Как правило, в результате поломки подшипника раздаются стук, скрежет, лязг по металлическим элементам.
Некачественный отжим
Из-за механического повреждения подшипников барабан раскручивается недостаточно быстро, что ухудшает отжим белья.
Визуальный дисбаланс. Поломка подшипника вызывает нарушение балансировки стиралки, и она сильнее раскачивается в разные стороны

Нарушение дисбаланса будет малозаметным, поэтому важно внимательно наблюдать и учитывать, что особенно заметна проблема при отжиме.
Нарушение целостности манжеты. Заметив повреждения на краях манжеты машинки, стоит провести диагностику стиралки, поскольку данная проблема связана с поломкой подшипников.

Понравилась статья? Поделиться с друзьями:
Sdelai-Lestnicu.Ru
