Лестница с перилами – Стандарт ЛМ-02: таблицы для маршей и площадок лестниц

Для частного строительства в основном используют малогабаритные облегчённые деревянные конструкции, такие, как  левозаходная лестница Фаворит ЛМП-11 или Стандарт ЛМ-02, которую вы видите ниже. Однако для глобального решения задач по сообщению между этажами обычно монтируют железобетонные марши с площадками разной ширины, но для них сохраняется средний угол наклона.

Лестница Стандарт ЛМ-02
Лестница Стандарт ЛМ-02

Безусловно, цена деревянных и железобетонных лестниц отличается, как отличается и инструкция по их монтажу, хотя все они служат одной цели – для спуска-подъёма.

Разновидность лестниц

Железобетонные лестницы - красивый и практичный архитектурный элемент
Железобетонные лестницы – красивый и практичный архитектурный элемент

Разница в железобетонных и деревянных лестничных маршах состоит, конечно, в материале, но при выборе главным критерием служит возможность установки той или иной конструкции в том или ином месте. Так, лестница стандарта ЛМ-02 (см. фото под заглавием) поместится там, где никоим образом не войдёт марш из железобетона, то есть, для облегчённых деревянных изделий можно произвольно менять угол наклона, делая его даже 50⁰ и более. К тому же, из дерева можно сделать эксклюзивную конструкцию, учитывая параметры конкретного помещения, не прибегая к определённым стандартам.

Рекомендация. Если предположительный угол наклона будет составлять более 60⁰-65⁰, то удобнее и безопаснее использовать приставные или раскладные лестницы, где для страховки при подъёме-спуске используются не поручни, а сами ступени, то есть, горизонтальные профили (бруски).

Таблицы для маршей  и площадок лестниц

Железобетонные лестничные марши: основные факты и области использования
Железобетонные лестничные марши: основные факты и области использования



Маркировка ГОСТ Размеры в мм (LxBxH) Масса в кг Объём в м3
ЛМ 19.12.09-5-д 9818 1860x1200x900 1440 0?576
ЛМ  19.13.5.09-5-д 9818 1860x1350x900 1620 0,648
ЛМ 19.13.09-5-д 9818 1860x1300x900 1560 0,624
ЛМ  22.09.10.5-5-д 9818 2160x900x1050 1250 0,5
ЛМ  22.10.10.5-5-д 9818 2160x1000x1050 1390 0,556
ЛМ  28.10.13.5-5-д 9818 2760x1000x1350 1760 0,704
ЛМ 28.12.5.13.5-5-д 9818 2760x1250x1350 2200 0,88
ЛМ  19.12.5.09-5-д 9818 1860x1250x900 1500 0,6
ЛМ 22.10.5.10.5-5-д 9818 2160x1050x1050 1460 0,584
ЛМ  22.11.5.10.5-5-д 9818 2160x1150x1050 1595 0,638
ЛМ  22.1110.5-5-д 9818 2160x1100x1050 1525 0,61
ЛМ  22.12.5.10.5-5-д 9818 2160x1250x1050 1735 0,6928
ЛМ 22.12.10.5.-5-д 9818 2160x1200x1050 1655 0,666
ЛМ  22.13.10.5-5-д 9818 2160x1350x1050 1875 0?75
ЛМ 22.13.10.5-5-д 9818 2160x1300x1050 11805 0,722
ЛМ22.09.12-5-д 9818 2460x900x1200 1415 0,566
ЛМ 25.10.5.12-5-д 9818 2460x1050x1200 1685 0,674
ЛМ 25.10.12-5-д 9818 2460x1000x1200 1575 0,63
ЛМ 25.11.5.12-5-д 9818 2460ч1150ч1200 1845 0,738
ЛМ 25.11.12-5-д 9818 2460x1100x1200 1730 0,692
ЛМ 25.12.5.12-5-д 9818 2460x1250x1200 1965 0?786
ЛМ 25.12.12-5-д 9818 2460x1200x1200 1925 0,77
ЛМ 25.13.5.12-5-д 9818 2460x1350x1200 2125 0?85
ЛМ 25.13.12-5-д 9818 2460x1300x1200 2045 0,818
ЛМ 20.09.13.5-5-д 9818 2760x900x1350 1585 0,634
ЛМ 28.10.5.13.5-5-д 9818 2760x1050x1350 1850 0?74
ЛМ 28.11.5.13.5-5-д 9818 2760x1150x1350 2025 0,81
ЛМ 28.11.13.5-5-д 9818 2760x1100x1350 1935 0,774
ЛМ 28.12.13.5-5-д 9818 2760x1200x1350 2110 0,844
ЛМ 28.13.5.13.5-5-д 9818 2760x1350x1350 2375 0,95
ЛМ 28.13.13.5-5-д 9818 2760x1300x1350 2290 0,916
ЛМ 30.10.5.14-5-д 9818 2760x1050x1400 1850 0,74
ЛМ 10.10.14-5-д-2 9818 2760x1950x1400 1710 0,684
ЛМ 30.11.5.14-5-д-2 9818 2760x1150x1400 2025 0,81
ЛМ 30.11.14-5-д-2 9818 2760x1100x1400 1880 0,752
ЛМ 30.12.14-5-д-2 9818 2760x1200x1400 2115 0,846
ЛМ 30.09.15-5-д 9818 3060x900x1500 1750 0,7
ЛМ 31.10.5.15-5-д 9818 3060x1050x1500 2050 0,82
ЛМ 31.10.15-5-д 9818 3060x1000x1500 1945 0,778
ЛМ 31.11.5.15-5-д 9818 3060x1150x1500 2225 0,89
ЛМ 31.11-15-5-д 9818 3060x1100x1500 2150 0,86
ЛМ 31.12.5.15-5-д 9818 3060x1250x1500 2430 0,972
ЛМ 31.12.15-5-д 9818 3060x1200x1500 2325 0,93
ЛМ 31.13.5.15-5-д 9818 3060x1350x1500 2575 1,03
ЛМ 31.13.15-5-д 9818 3060x1300x1500 2530 1,012
ЛМ 34.10.5.17-5-д 9818 3360x1050x1650 2235 0,894
ЛМ 34.11.5.17-5-д 9818 3360x1150x1650 2445 0,978
ЛМ 34.12.17-5-д 9818 3360x1200x1650 2550 1,02
ЛМ 34.13.5.17-5-д 9818 3360x1350x1650 2825 1,13
ЛМ 37.09.18-5-д 9818 3660x900x1800 2085 0,834
ЛМ 37.10.5.18-5-д 9818 3660x1050x1800 2425 0,97
ЛМ 37.10.18-5-д 9818 3660x1000x1800 2320 0,928
ЛМ 31.11.5.18-5-д 9818 3660x1150x1800 2655 1,062
ЛМ 37.11.18-5-д 9818 3660x1100x1800 2550 1,02
ЛМ 37.12.5.18-5-д 9818 3660x1250x1800 2900 1,16
ЛМ 37.12.18-5-д 9818 3660x1200x1800 2775 1,11
ЛМ 37.13.5.18-5-д 9818 3660x1350x1800 3125 1,25
ЛМ 37.13.18-5-д 9818 3660x1300x1800 3015 1,206
ЛМ 19.09.09.-5-д 9818 1860x900x900 1080 0?432
ЛМ 19.10.09-5-д 9818 1860x1000x900 1200 0,48
ЛМ 19.10.5.09-5-д 9818 1860x1050x900 1260 0,506
ЛМ 19.11.09-5-д 9818 1860x11100x900 1320 0?528
ЛМ 19.11.5.09-5-д 9818 1860x1150x900 1380 0,552



Лестничные марши (ЛМ)

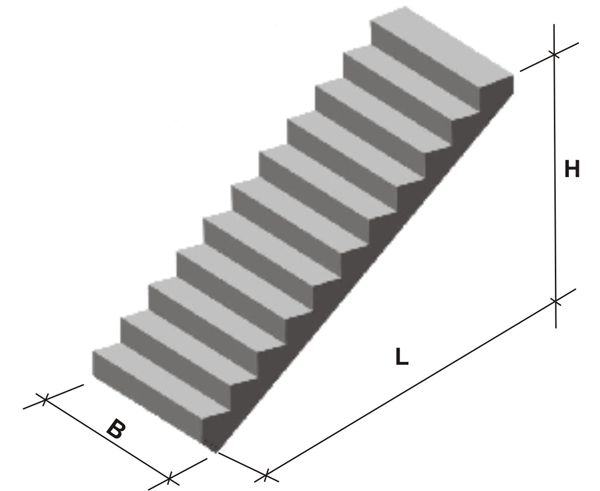

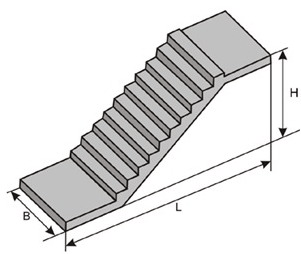

Лестничные марши ЛМП. Обозначение параметров буквами
Лестничные марши ЛМП. Обозначение параметров буквами



Маркировка ГОСТ Размеры в мм (LxBxH) Масса в кг Объём в м3
ЛМП 43.11.15-4-1 ГОСТ 9818-85 44250x1050x1500 2500 1,0
ЛМП43.11.15-4-2 ГОСТ 9818 4250x1050x1500 2475 0,99
ЛМП 57.11.15-5р ГОСТ 9818 5650x1050x1500 2330 0,032
ЛМП57-11-14-5 Серия 1.050.1.2.в.1.2 5650x1150x1400 2200 0,9
ЛМП 60-11-17-5 ИИ-04-7 5980x1150x150 2600 1,04
ЛМП 60-11-17-5-3 ИИ-04-7 4790x1150x150 2,1 0,84
ЛМП 62-11-15 ГОСТ 9818 6200x1150x240 2450 0,98



Лестничные марши с площадкой (ЛМП)

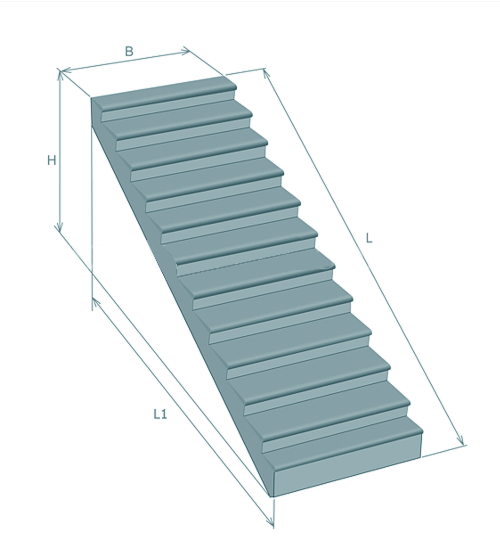

ЛМФ. Обозначение параметров буквами
ЛМФ. Обозначение параметров буквами



Маркировка ГОСТ Размеры в мм (LxBxH) Масса в кг Объём в м3
2ЛМФ 39-12-17-5 1.251.1-4 3913x1200x295 1290 0,52
2ЛМФ 39-14-17-5 1.251.1-4 3913x1350x1650 1420 0,568
2ЛМФ 3914-17-5y 1.251.1-4 3913x1350x1650 1243 0,5
2ЛМФ 42-14-18-5 1.251.1-4 4249x1800x1200 1530 0,612

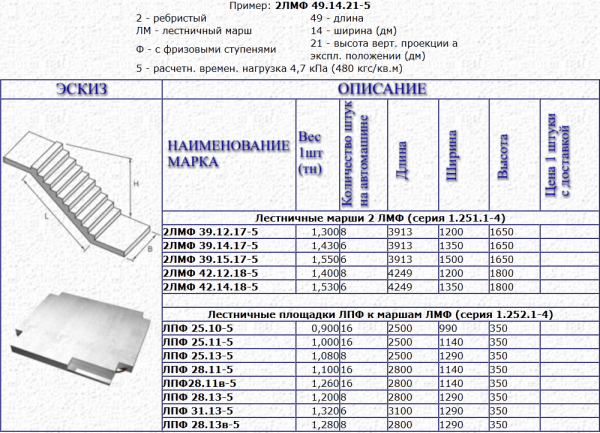

Лестничные марши с фризовой ступенькой (ЛМФ)

Пояснения по маркировке: 27- длина; 11- ширина; 14- высота по вертикали; 4 – расчётная нагрузка.

В маркировке железобетонных конструкций присутствуют, как буквы, так и цифры, например, лестничные марши ЛМ 12 на 12 обозначаются как ЛМ 25.12.12-5-д и имеют параметры 2460x1200x1200 мм. То есть, цифровые символы в маркировке здесь показывают величину в дециметрах, но в округлённом виде. Это, конечно, не только лестничный марш ЛМ 12 на 12, но и другие пролёты, которые вы видите в верхней таблице.

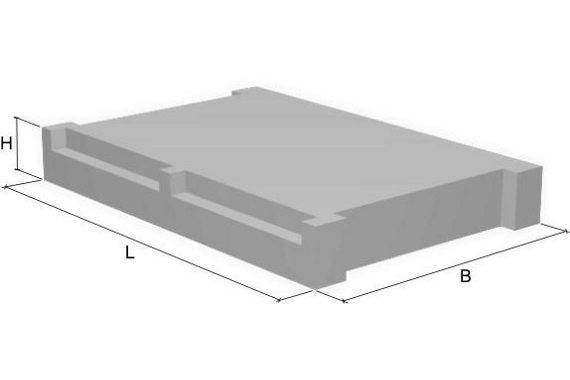

Площадка. Обозначение параметров буквами
Площадка. Обозначение параметров буквами



Маркировка площадки Размеры площадки в мм Масса в тоннах
L (ширина) B (Длина) H (высота)
1ЛП 30-15-4 2980 1500 320 1,4
1ЛП 30-15В-4 3040 1600 320 2,4
1ЛП 30-18-4 2980 1800 320 2,9
2ЛП 22-12-4 2200 1300 320 1,035
2ЛП 22-12-4К 2200 1300 220 1,035
2ЛП 22-15 2200 1600 220 1,2
2ЛП 22-15-4 2200 1600 320 1,2
2ЛП 22-15-4К 2200 1600 320 1,2
2ЛП 22-18 2480 1900 320 1,37
2ЛП 22-18-4 2480 1900 320 1,37
2ЛП 22-18-4К 2200 1900 320 1,37
2ЛП 25-12 2500 1300 320 1,16
2ЛП 25-12-4 2500 1300 320 1,16
2ЛП 25-12-4К 2500 1300 320 1,16
2ЛП 25-12В-4К 2780 1300 320 1,16
2ЛП 25-15-4 2480 1600 320 1,345
2ЛП 25-15-4К 2480 1600 320 1,345
2ЛП 25-15В-4К 2500 1600 320 1,37
2ЛП 25-18-4 2500 1900 320 1,463
2ЛП 25-18-4МЛ 2500 1900 320 1,395
2ЛП 25-18-4МЛВ 2500 1900 320 1,47
2ЛП 25-18-4К 2500 1800 280 1,533
ЛП 1-26-18 2680 1860 160 1,942
ЛП 15-14 1385 1490 300 0,585
ЛП 1П 2820 1370 320 1,14
ЛП 1П1 2820 1370 320 1,14
ЛП 22-16 2680 1860 160 1,865
ЛП 22-15 2480 1600 320 1,15
ЛП 22-16-1 2440 1440 300 0,397
ЛП 24-14 2600 1150 250 0,775
ЛП 25-15-4К 2500 1600
ЛП 28-13 3040 1060 350 0,87
ЛП 28-15 3040 1260 350 0,98
ЛП 28-17 3000 1540 250 1,1
ЛП 30-13 3020 1330 200 1,148
ЛП 30-18 3020 1830 320 1,875
ЛП 30-18-1 3020 1830 320 1,875
ЛП 32-18 3180 1780 320 4,527
ЛПП 14-12В 1440 1200 240 0,5
ЛПП 14-13В 1440 1325 240 0,6
ЛПП 14-15В 1440 1475 240 0,6
ЛПП 15-1 0,413
ЛПП 15-15В 1540 1490 240 0,75
ЛПП 15-6 0,25
ЛПП 16-15В 1610 1490 240 0,775
ЛПФ 25-10-5 2500 990 350 0,9
ЛПФ 25-11-5 2500 1140 350 0,98
ЛПФ 25-13-5 2500 1290 350 1,075
ЛПФ 28-11-5 2800 1140 350 1,1
ЛПФ 28-13-5 3080 1290 350 1,195
ЛПФ 31-13-5 3100 1290 350 1,315
ЛПР 22-15К 2480 1600 320 1,2
ЛПР 22-18К 2480 1900 320 1,4
ЛПР 25-12 2780 1300 320 1,13
ЛПР 25-18 2500 1900 320 1,73
ЛПР 25-18 МЛА 2500 1900 320 1,395
ЛПР 25-18 МЛБ 2500 1900 320 1,4
ЛПР 25-18 МЛС 2500 1900 320 1,4



Лестничные площадки (ЛП)

Некоторые пояснения по маркировке: ЛП и ЛПС – лестничные площадки; 1ЛП – для маршей ЛМ типа; 2ЛП – ребристая площадка для ЛМ; ЛПФ – ребристая площадка для ЛМФ; ЛПП – ребристая площадка и п./площадка для ЛМП; ЛПР – ребристая площадка; К – консоль для опоры.

Применение параметров в быту

Удобство и безопасность эксплуатации связаны с углом наклона
Удобство и безопасность эксплуатации связаны с углом наклона
  • На графической схеме вы видите наиболее применяемые уклоны для лестничных маршей, используемых, как в повседневной жизни, так и на производстве, но, как уже упоминалось выше, не всегда возможно применить желаемую степень наклона. Причина достаточно банальна – нет свободного места для обустройства. Поэтому, приходится этот угол увеличивать, иногда даже пренебрегая определёнными нормами (особенно часто это происходит в частном секторе).

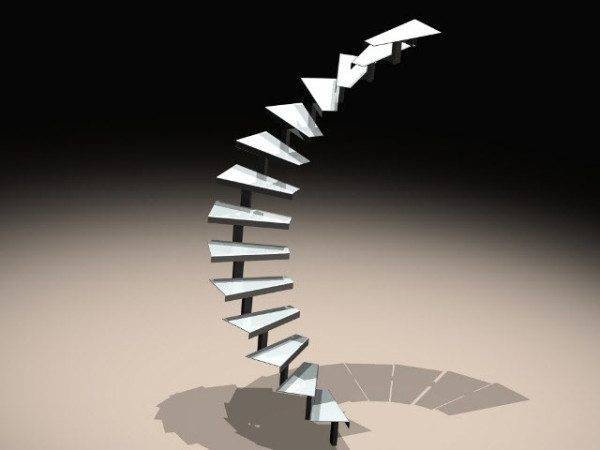

Лестница ЛМ-1 на центральном косоуре
Лестница ЛМ-1 на центральном косоуре
  • Хотелось бы обратить ваше внимание на некоторые совпадения при маркировке на изделиях из разного материала, где одинаковые символы подразумевают разный товар. Так, железобетонный лестничный марш ЛМ-1 широко применяется в промышленном и гражданском строительстве для этажей не более 3м высотой, к тому же их количество может быть неограниченным. Но такая же маркировка ЛМ-1 может обозначать и металлическую лестницу на центральном косоуре, сделанную в форме винта, просто здесь буква М подразумевает металл, а в предыдущем варианте – марш.
  • При самостоятельном строительстве жилого дома или капитальном ремонте своими руками чаще всего используют металлические и деревянные конструкции. И дело здесь уже не в стоимости, а в возможности размещения на ограниченной жилой площади.
Ширина лестниц: а) минимальная; б) стандартная; в) комфортная
Ширина лестниц: а) минимальная; б) стандартная; в) комфортная
  • Для всех конструкций данного типа существует три основных параметра по пропускной способности или ширине, которые обуславливают не только определённые удобства, но и безопасность людей при экстренной эвакуации. Так, для минимальной ширины лестницы достаточно 70-80 см и такие устройства чаще всего используют для редко посещаемых помещений, стандартная ширина  от 90 до 120 см (почти во всех подъездах многоэтажных домов) и комфортная – 125-150 см, для элитных и общественных зданий.

Заключение

Выбор и монтаж лестничных маршей обуславливает не только эстетическую сторону вопроса при строительстве зданий и даже не вопрос комфорта или презентабельности. В первую очередь, это безопасность движения, которая в форс-мажорных обстоятельствах может спасти человеческие жизни.
