Дымоход в бане для дровяной печи, какой лучше

Стальные дымоходы одностенные

Стальные одноконтурные дымоходы могут быть использованы для загильзовки кирпичных дымоходов. Такая конструкция выдерживает до 1100 градусов, имеет хорошие показатели теплосбережения. Дымоход может быть изготовлен из зеркальной нержавейки, легированной стали с эмалевым покрытием (окрашенные), оцинкованной стали. Некоторые доборные элементы могут быть изготовлены из латуни. Лучшим материалом для изготовления дымоходов признана нержавеющая зеркальная сталь за ее высокие эксплуатационные и декоративные показатели.

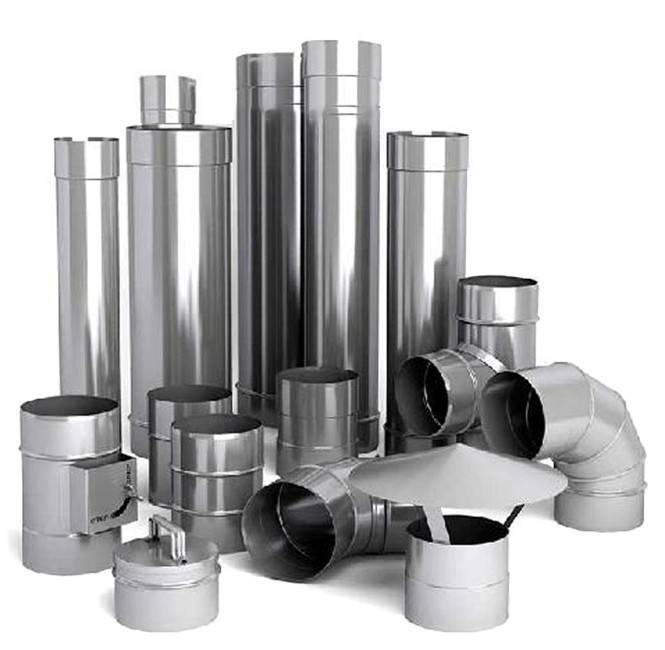

Одностенные дымоходы

У стальных дымоходов множество преимуществ:

  • легкий монтаж;
  • отсутствие необходимости сооружения отдельного фундамента;
  • приемлемая стоимость;
  • возможность замены любых элементов системы дымоотведения;
  • простой уход. На гладких внутренних стенках меньше оседает сажа и конденсат, чистку можно проводить довольно редко (по сравнению с кирпичными дымоходами);
  • монтаж может выполняться в любых климатических поясах, температурный режим не влияет на условия эксплуатации дымохода из стали.

Недостаток состоит в возможности появлении коррозии и прогорании стенок из-за длительного воздействия очень высоких температур. Чтобы избежать подобных неприятностей, важно приобретать дымоход из стали с содержанием хрома не менее 17% (попросите данные о марки стали и спектральном анализе у продавца) и толщиной стенки от 0,6 до 1,5 мм

Таблица. Марки стали для дымоходов

Марка Аналог Характеристики
AISI 310S, AISI 310 20Х23Н18, 10Х23Н18 Большое содержание хрома и никеля. Выдерживает температуру до 1050 градусов. Пластична. Сварные швы требуют зачистки от окалины и пассивирования.
AISI 316Ti 03Х17Н14М3, 10Х17Н13М2Т Универсальная нержавеющая сталь с содержанием титана, хрома, никеля и молибдена. Температура плавления 1400 градусов. Рекомендуемая температура эксплуатации – 450 — 850°С.

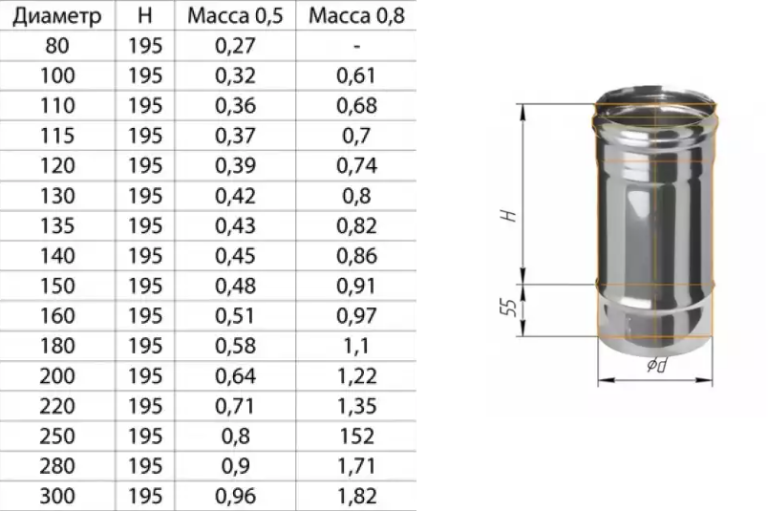

Диаметры стальных дымоходов: от 80 до 300 м.

Диаметры стальных дымоходов

Таблица. Элементы дымохода, назначение

Элемент дымохода Назначение, описание
Переход

Применяется при необходимости изменения диаметра дымохода
Адаптер ММ

При сборке дымохода «по конденсату» этот элемент служит переходником между печью и дымоходом. Устанавливается на патрубок меньшего диаметра с применением негорючего утеплителя (уплотнителя)
Адаптер ПП

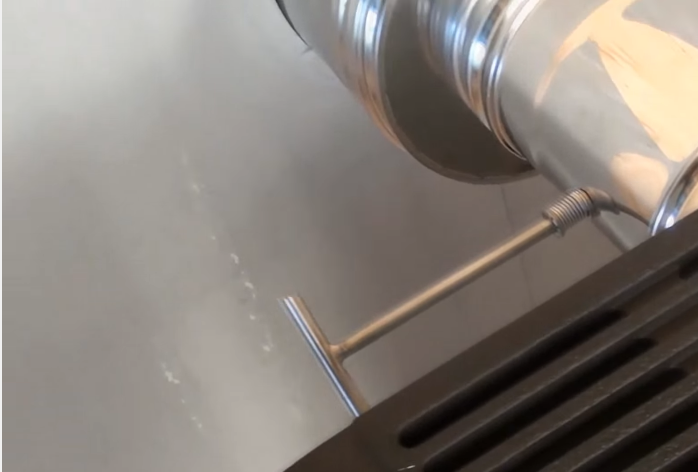

Применяется для соединения выходного патрубка печи и дымохода. Для сборки по конденсату» или как переходной элемент со сборки «по дыму» на сборку «по конденсату»
Дымоход. Труба нержавеющая

Каждая следующая труба вставляется внутрь предыдущей. Сборка производится снизу вверх с использованием жаростойкого герметика (до1000 градусов). Дополнительно дымоход в местах стыка фиксируется хомутами, а через каждые 2 метра длины крепится к стенам кронштейнами. Важно, чтобы дымовой канал был расположен строго вертикально и имел длину, регламентированную СП 7.13130.2009, а также СНиП 41-01-2003
Шибер поворотный (заслонка)

Задвижка (шибер выдвижной)

Необходимы для возможности регулирования тяги. Элементы производятся разных диаметров для всех видов дымоходов. Устанавливается аналогично трубе дымохода до потолочной разделки
Дымоход-конвектор

Альтернативное название – экономайзер. Устанавливается на дымоход для уменьшения теплоптерь и сохранения тепла внутри помещения за счет постоянной циркуляции воздушных потоков сквозь контуры конвектора. Крепится через переходник к выходному патрубку печи. Элемент может закрываться защитным декоративным кожухом из нержавейки или дополняться сеткой для укладки камней
Колено, 90 градусов

Если необходимо изменить направление движения продуктов сгорания либо в случаях, когда монтаж строго вертикального дымохода невозможен, применяется переходник «колено»
Колено, 135 градусов

Аналогично колену с углом 90 градусов
Тройник 90 градусов

Тройник 135 градусов

Тройники необходимы для организации вывода дымохода через стену. Тройник может быть дополнен «стаканом», позволяющим инспектировать состояние внутренних стенок дымохода и облегчающим прочистку, удаление мусора изнутри
Заглушка с отверстием

Предназначена для сбора конденсата и сажи. Диаметр выбирается исходя из номинального D тройника
Заглушка глухая, «по воде»

Для организации обслуживания дымохода, крепится к нижней части тройника
Заглушка с конденсатоотводом одностенная

Для отвода конденсата. Крепится к тройнику. Патрубок с резьбой необходим для подключения к канализации. Для ревизии и обслуживания заглушка снимается с тройника
Грибок

Улучшает тягу на 20%. Защищает от попадания в дымоход осадков, пыли
Экономайзер для печи
Декоративный кожух на экономайзер
Дымоход-конвектор в конструкции дымохода банной печи

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.

Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Пример вертикального дымохода сэндвич для русской бани

Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.

Проход дымохода через деревянное межэтажное перекрытие

В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.

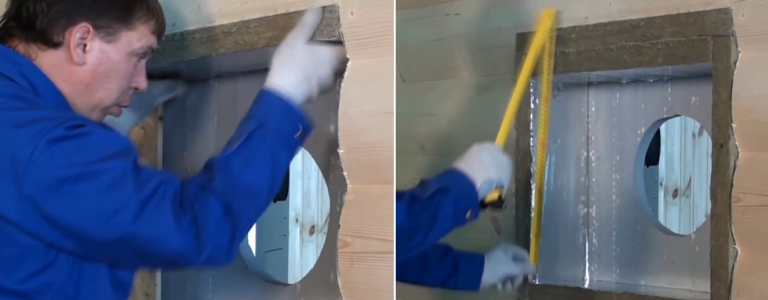

По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.

Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.

Проход дымохода через крышу с кровлей из сгораемых материалов

Основные работы по разделке кровли сводятся к следующему:

  • Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
  • На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
  • Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
  • Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
  • Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

Как рассчитать параметры и устройство дымохода для печи в баню

Что касается размеров и высоты, то самым важным моментом является степень возвышенности самого помещения. Когда труба фигурируется над коньком в полметра, дистанция будет равняться до полутора метров от конька. Если изделие расположено на промежутке примерно 1, 5 — 3 метра, то трубу возможно расположить на одной прямой или даже выше. При выходе устройства через потолок, агрегат должен быть возведён больше, чем на один метр.

При самостоятельной монтировке желательно учитывать и материал:

  • Дымоход из кирпича позволительно присоединять к любой системе отопления, вне зависимости от высоты. Кроме этого, можно допустить отклонение по вертикали, главное — незначительное. Так что, если вам необходимо простое изделие, то вариант вам подойдёт, к тому же оно обладает высокой устойчивостью к стрессовым ситуациям.
  • Металлический. Вывод осуществляется как через крышу, так и через стену. При необходимости установки без фундамента лучше выбирать представленный агрегат, так как он имеет малый вес.

После тщательного подбора дымохода по описанным параметрам можно смело приступать к его сооружению или покупке.

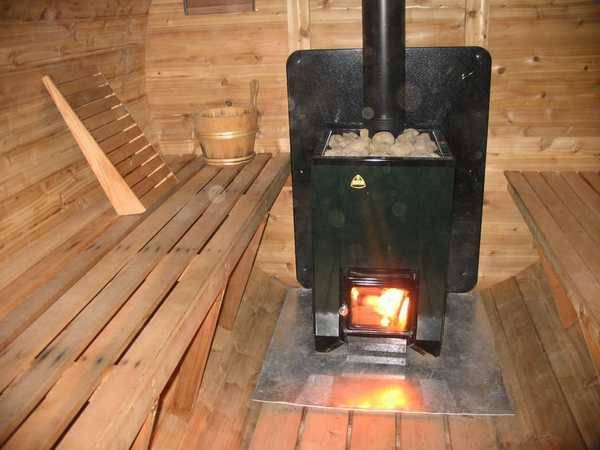

Протопка печи перед установкой

Ее проводят на улице, так как возможно повышенное образование едкого газа. Предварительно нужно обработать нагревательный агрегат антикоррозионным средством, и заодно тщательно осмотреть на предмет отсутствия трещин, сколов и других дефектов на решетке, дверце, теплообменнике, а также убедиться, что нет щелей и зазоров. После чего:

  • Расположить оборудование на ровном и термостойком основании, подсоединить временный дымоход (длиннее 200 см).
  • Загрузить дрова до половины объема топки и поджечь их (при неплотно закрытой дверце), поддерживая пламя в течение часа.
  • Подождать, пока огонь погаснет (не тушить его).

Благодаря этому, внутреннее покрытие теплогенератора окончательно затвердеет, и можно будет переходить к постоянной эксплуатации.

Правила установки сэндвич дымохода

Приведем общие правила для самостоятельного монтажа:

  • Дымоотвод устанавливается менее 1,5 м от конька рядом расположенного здания. В тех случаях, когда он выше уровня кровли, нужно использовать дополнительные установочные хомуты.
  • Возвышение дымоотводящей конструкции над плоской крыше должно составлять не менее 0,5 м.
  • Общая длина газоотводящей системы – не менее 5 м. Если это невозможно, то задействуются откачивающие насосы для отвода топочных газов.
  • Минимально допустимое расстояние до потолочного покрытия в деревянной бане – 0,38 м.

Ответом на вопрос, какая должна быть труба дымохода на печку в бане, будет – комплект из нержавейки. Для подбора качественных элементов отвода топочных газов проверяйте марку стали с содержанием хрома более 13%, толщину изделий (оптимально 0,8 мм), лучшие по герметичности и долговечности сварные швы – после лазерной сварки. Рекомендуемая раструбная система соединения, которая выполнена с помощью холодной формовки. Всем этим критериям отвечает продукция компании Ferrum.

Где в бане установить печь

Выбирая точку для монтажа, необходимо руководствоваться актуальными СНиП и учитывать, как и где расположены выносные баки и внешние теплообменники, соединительные трубы, сетки-кожухи. Также нужно соблюдать следующие требования:

  • нельзя размещать нагревательный агрегат в нише;
  • дистанция до неэкранированных деревянных предметов интерьера обязана превышать 1 м;
  • расстояние до теплоизолированного и оштукатуренного потолка должно быть не менее 0,8 м, до незащищенного огнестойким покрытием – как минимум 1,2 м;
  • от дверцы топки до стены напротив – хотя бы 1,25 м, от раскаленного корпуса – 0,5 м;
  • перегородка для вывода канала-рукава выполнена из огнестойкого материала (можно не полностью, но от начала пола и, непрерывно, вплоть до уровня на 0,25 м выше котла).

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива. Оптимальные характеристики дымоходов

Оптимальные характеристики дымоходов

Параметр Значение
Температура газов на выходе дымохода +120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Совет Иллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Разновидности дымоходов в дровяной печи для бани

  • Коренные. Особенностью является особое строение. Они устанавливаются отдельно, но очень близко к печи. Их соединяет особого назначения патрубок — именно он ответвляет дым в главный канал. При строительстве такого вида есть возможность в использовании для сразу нескольких печей, соответственно, если трубы будут находиться на разных высотах и с разными диаметрами.
  • Насадный. Данная модель более интересная: она устанавливается прямо на патрубке печи. Поэтому пользуется спросом среду строителей бани. Дымоход выводится из помещения через крышу.

  • Наружные. По названию понятно, что у них основная часть находится на улице. Сами же закрепляются внутри дома к стене. В случае чего не составит труда его отремонтировать.
  • Внутренние. Обеспечивает большую тягу, нежели остальные разновидности, из-за своего вертикального положения. С его помощью отлично отапливается помещение.

Материалы для изготовления

Самыми популярными материалами для дымохода дровяной печи в бане являются кирпичи и металл.

Кирпичные сооружения

Это самый распространенный и в то же время трудоемкий вариант исполнения дымохода для печи в бане. Сооружение получается прочным, долговечным и обладает высокими теплоизоляционными свойствами. Баня с кирпичным дымоходом наиболее всего защищена от возникновения пожаров. Единственным минусом кирпичной системы является ее шероховатая внутренняя поверхность, за счет чего возникает необходимость в ее частой чистке.

Банный дымоход из металла

Металлическую конструкцию проще установить на дровяную печь и вывести ее из помещения. Минусом труб из металла является необходимость создания качественной теплоизоляции и образование на внутренних стенках конденсата.

При устройстве металлического дымохода следует учитывать следующие нюансы выбора материала:

  1. Сечение труб выбирается с учетом мощности дровяной печи. Для бани обычно выбирается изделие с внутренним диаметром в 15–20 см. Труба с маленьким диаметром не будет в состоянии создать для отвода дыма тягу, а большое сечение не будет задерживать в печи тепло.
  2. Чтобы конструкция прослужила длительное время, металлическая труба должна иметь толщину не менее 1 мм.
  3. Высота общей системы из металла зависит от расположения трубы на крыше. Расположенный в середине ската дымоход необходимо поднять примерно на полтора метра над уровнем конька. В любом случае общая высота конструкции не должна быть менее пяти метров. От этого параметра зависит качество тяги.
  4. Устройство гидроизоляции производится с помощью специального резинового уплотнителя, который надевается на трубу, и клея герметика.
  5. При монтаже банного дымоходной конструкции понадобятся два металлических листа. В них вырезаются отверстия по диаметру равными диаметру трубы. Листы будут закрепляться на полу чердака и потолке бани.
  6. При устройстве дымохода необходимо воспользоваться жаростойким материалом. Он монтируется вокруг трубы на чердачном перекрытии и защищает легко воспламеняющиеся материалы от возгорания.
  7. При установлении в конструкцию бака для воды, емкость приваривается к дымоходной трубе и работает по «самоварной» системе.

Керамические дымоходы

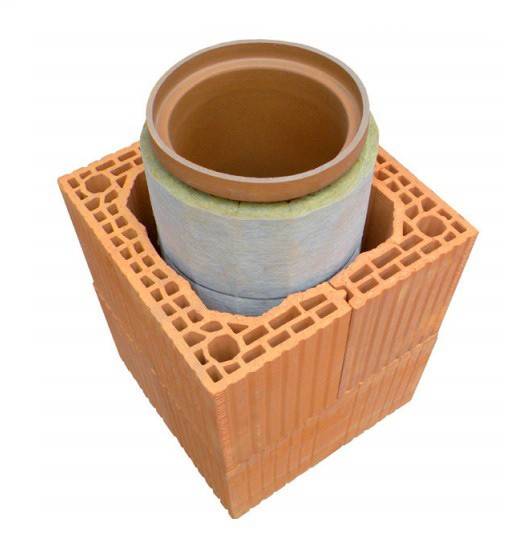

Керамический дымоход

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент
Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь
Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел
Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Дымоход двустенный, или сендвич, из нержавеющей стали

Такие дымоходы весьма популярны ввиду высокой устойчивости конструкции к кислотам и атмосферным воздействиям, высоким температурам

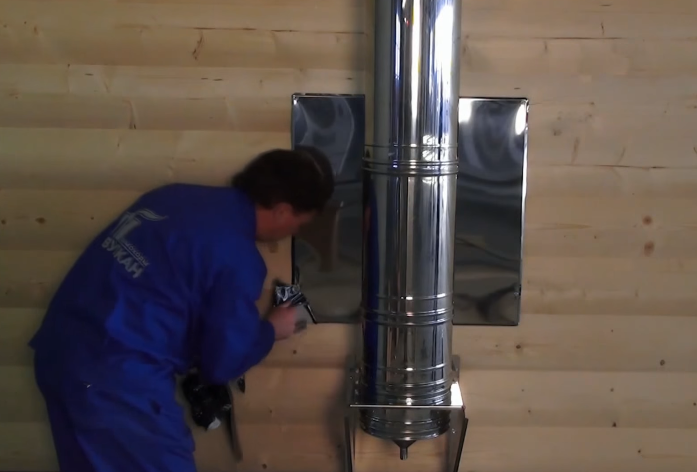

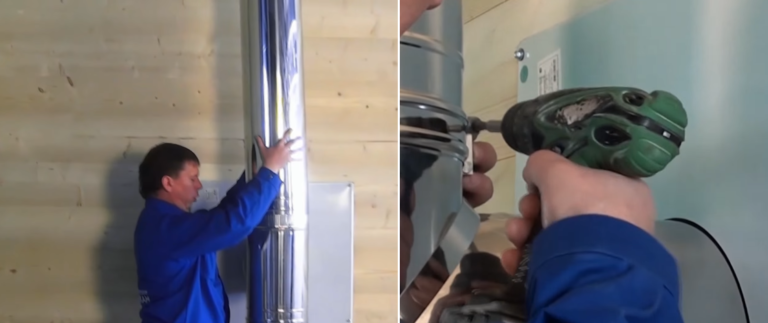

Дымоход легко собрать даже без помощников, но важно производить монтаж строго по инструкции, в противном случае находящийся между стенками утеплитель впитает конденсат, что приведет ко множеству негативных последствий.

Дымоход сендвич

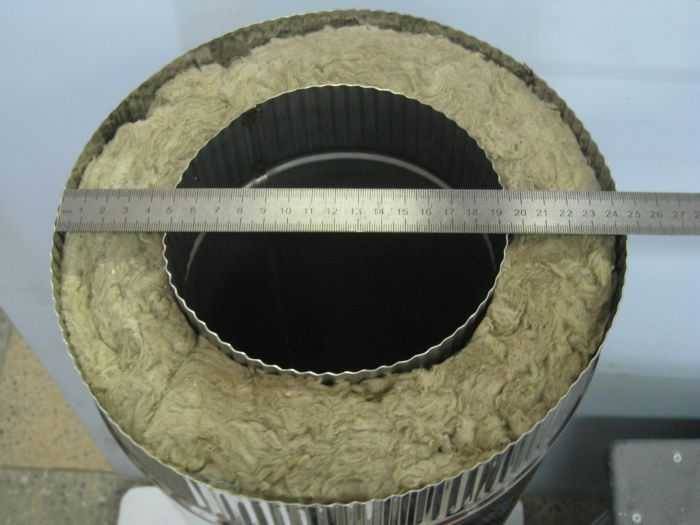

Если сравнивать классический стальной дымоход и сендвич, то последний отличается гораздо большей надежностью и долговечностью.

При покупке дымохода обращайте внимание на диаметр элементов (а он не должен быть меньше отводящего патрубка банной печи), марку стали и качество утеплителя. Лучшие варианты – каменная вата «Роквул» или «Изотерм»

Рекомендуемая плотность наполнителя – 120 кг/м3.  Толщина изоляции не менее 40 мм.

Все изделия должны быть индивидуально упакованы и транспортироваться в вертикальном положении.

Важно! Приобретайте трубы для наружного дымохода со сборкой «по дыму», для внутреннего – «по конденсату».

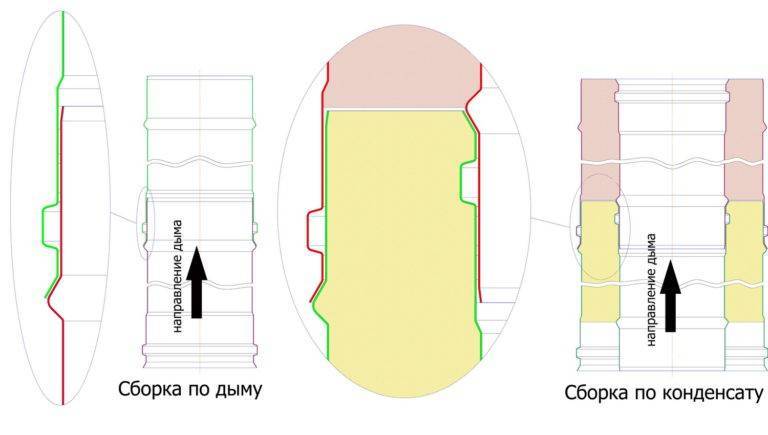

Сборка «по дыму» и «по конденсату»

Таблица. Элементы дымохода сендвич

Элемент Описание

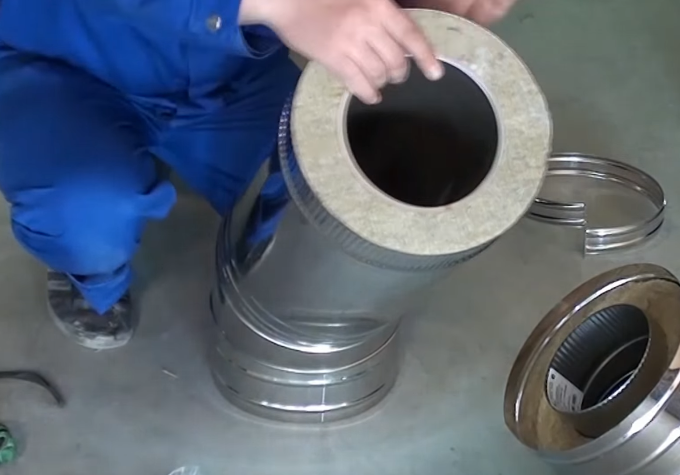

Переходник на сендвич

Сендвич дымоходы никогда не устанавливают непосредственно на выходной патрубок печи. Всегда от этого патрубка должна идти одностенная стальная труба, к которой через переходник подключается двухстенный утепленный дымоход. Может быть использован как переходник от одностенного теплообменника или экономайзера на сендвич. Диаметр переходника выбирается в соответствии с диаметрами труб дымохода
Дымоход двустенный

Дымоход двустенный, сборка «по воде»

Основной элемент для отвода продуктов сгорания. Может быть собран «по дыму» или «по воде», то есть «по конденсату», для этого заранее приобретаются трубы нужной длины и с соответствующей конструкцией гофрированных раструбов. Трубы прямые, герметичные, между стенками находится прессованный утеплитель. Сборка производится аналогично одностенным дымоходам, т.е. с применением герметика, хомутов и кронштейнов
Колено, 90 градусов, сендвич «по воде»

Переходник аналогичной с одностенным коленом конструкции, но отличается наличием утеплительного изолирующего слоя. Диаметр и тип колена выбирается по типу сборки дымохода («дым» или «вода»)
Колено, 135 градусов, сендвич «по воде»

Аналогично предыдущему
Тройник-сэндвич 90 градусов

Тройник-сэндвич 135 градусов

Назначение аналогично тройникам одностенным
Заглушка с отверстием

Заглушка устанавливается в нижней части тройника. Выполняет функцию защиты утеплителя, сбора конденсата, сажи и мусора. Монтаж производится без герметика, чтобы при необходимости заглушку можно было снять, удалить конденсат и сажу, после чего вернуть элемент на место.

Диаметр заглушки выбирается исходя из наружного диаметра тройника

Заглушка с конденсатоотводом двустенная

Для визуального инспектирования и обслуживания дымохода, сбора и отведения конденсата
Конус

Монтируется на сендвич-дымоход, защищает слой теплоизоляции. Может использоваться как завершающий элемент дымохода или как переходник между сендвич-дымоходом в одностенный
Зонт

Служит окончанием трубы. Защищает от осадков, ветра, усиливает тягу, если дует боковой ветер.

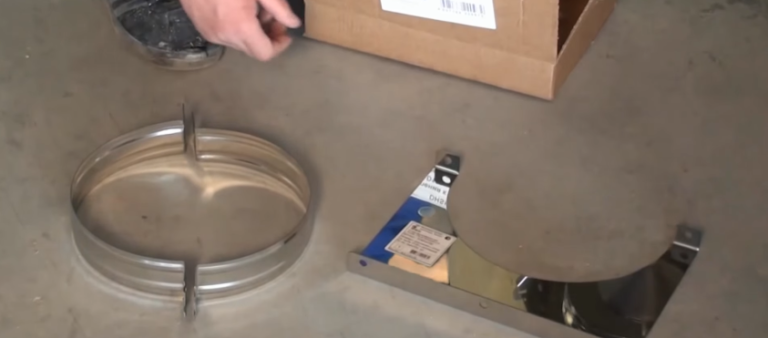

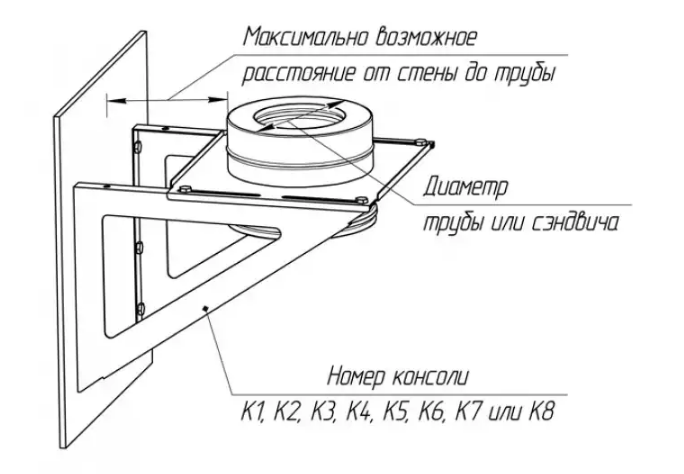

Площадка монтажная

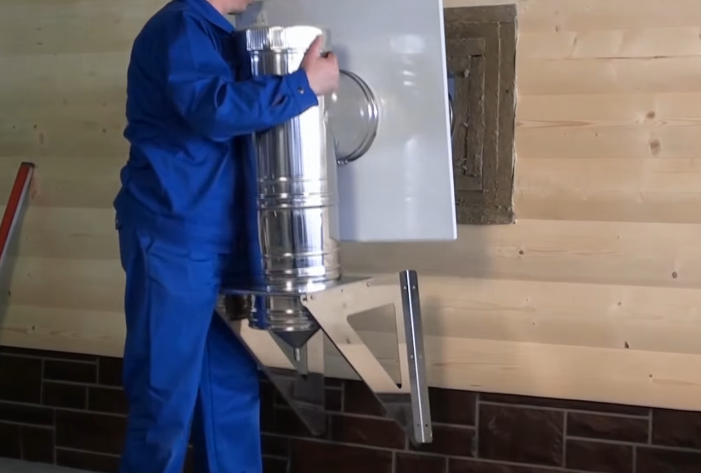

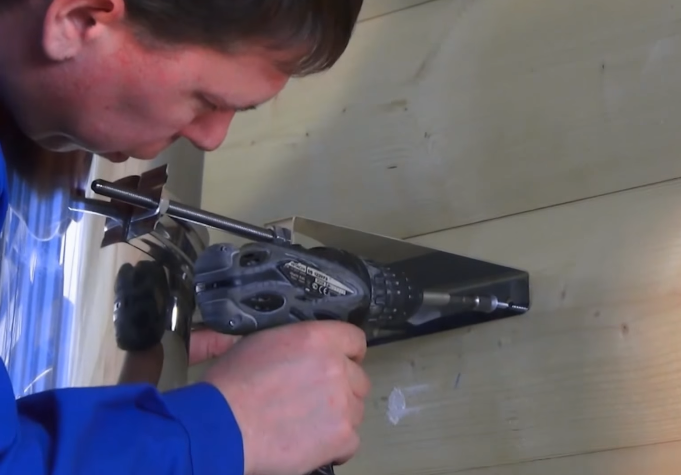

Кронштейны для крепления монтажной площадки дымохода к стене

Для внешних дымоходов. Крепится к консоли (кронштейнам). Выдерживает вес пяти метров сендвич-дымохода. Если планируется монтаж дымохода большей длины, то рекомендуется установить две монтажные площадки на расстоянии 4 метра между элементами

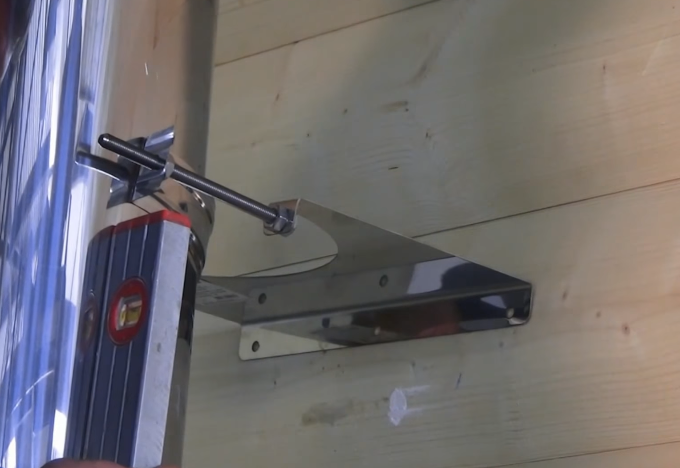

Опорно-стеновой кронштейн

Элементы фиксации внутреннего дымохода. Устанавливаются с интервалом 2 метра, крепятся к стенам бани
Хомут

Для скрепления стыков соседних элементов. Запрещается делать стыки дымохода внутри потолочных перекрытий

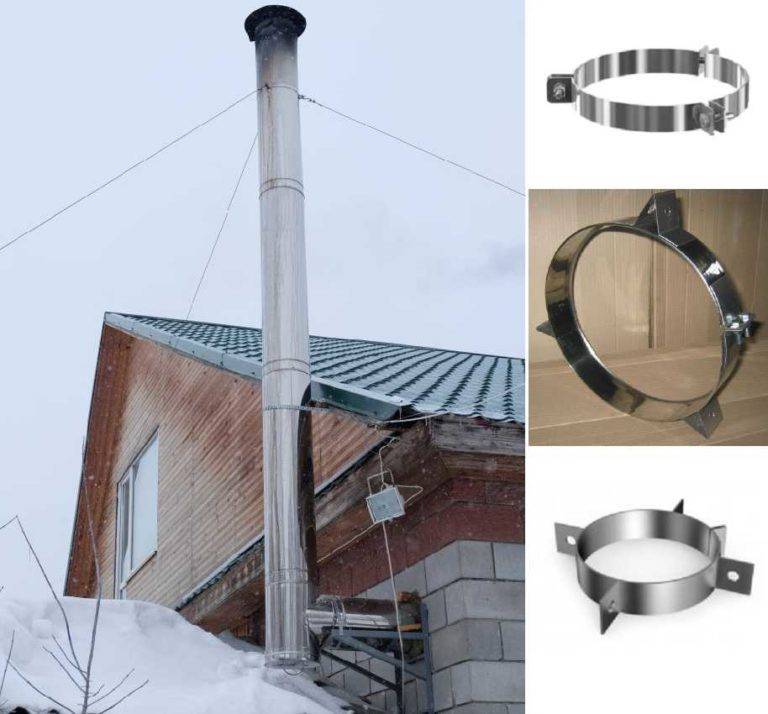

Хомут растяжки

Для фиксации трубы дымохода, если он выше кровли на 1,2 м
Крепление растяжек к дымоходу сэндвич

Важно учитывать – нельзя прокладывать дымоход горизонтально больше чем на 1 м и устанавливать 3 и больше поворота дымохода. Общая высота дымоотводящего канала должна составить > пяти метров (иначе будет плохая тяга). Исключение – бани без чердачных помещений, в которых можно устанавливать дымоход высотой менее 5 метров при условии, что будет обеспечена стабильная тяга.

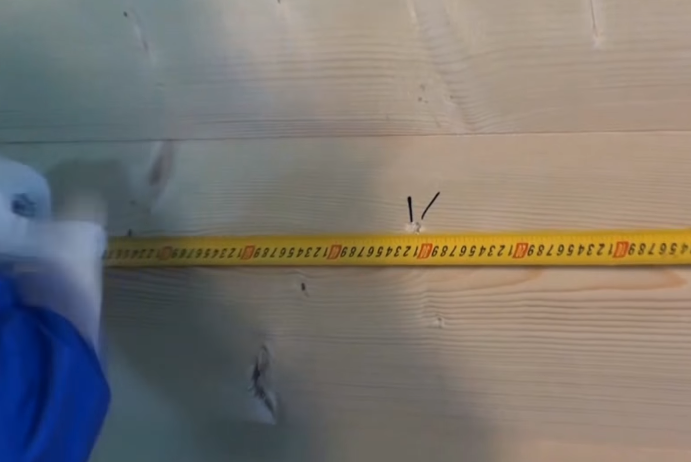

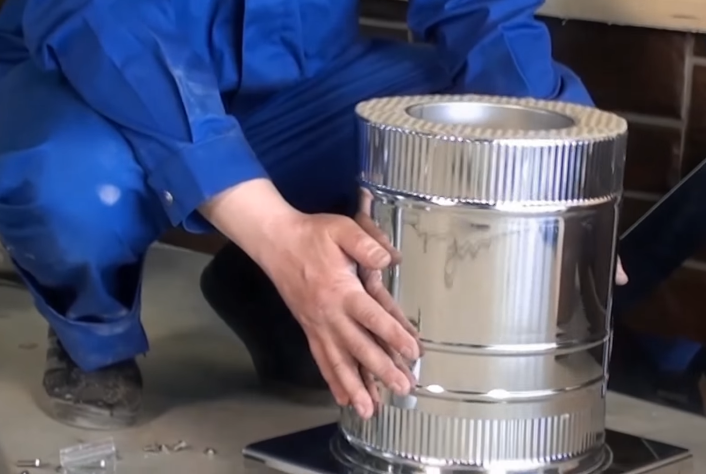

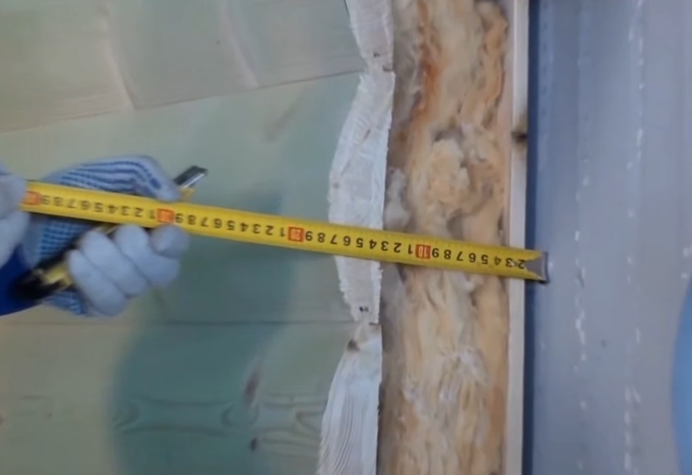

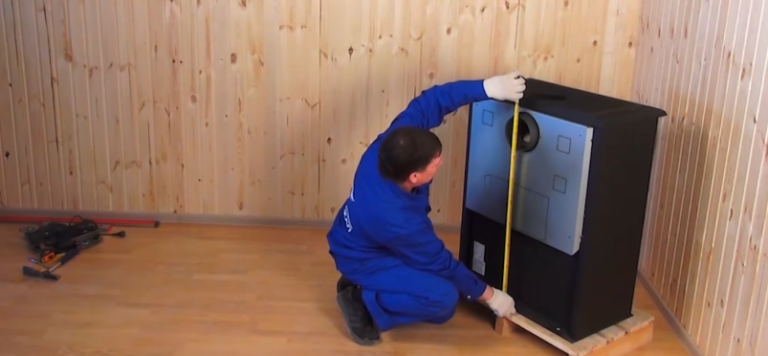

Инструкция по монтажу дымохода стального утепленного

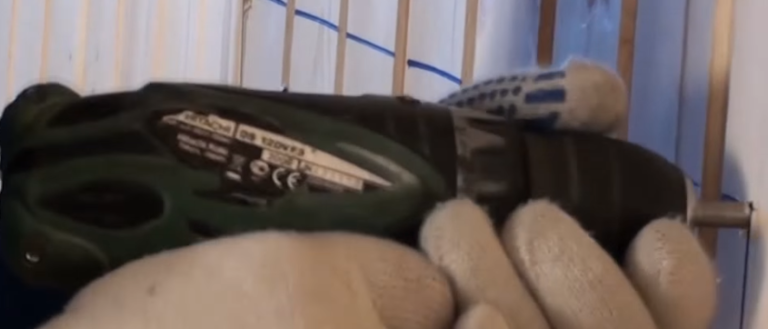

Важно! Запрещается выполнять монтажные работы с использованием инструментов без изолированных прорезиненных поверхностей.

Допустимые расстояния для дымоходов всех типов

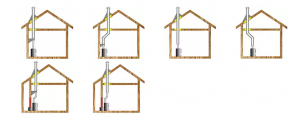

Конфигурация дымоходов, варианты

Для обеспечения безопасности, заранее просчитайте местоположение вашего дымохода. Соблюдайте следующие правила:

  1. нельзя, чтобы дымоход соприкасался с какими-либо предметами мебели, обоями, коммуникациями, например, электрической проводкой или газовыми трубами;
  2. между обрешеткой или лагами перекрытия необходимо оставлять не менее 300 мм для неизолированных дымоходов и не менее 150 мм для изолированных. Прямой контакт дымохода и древесины недопустим;
  3. если дымоход будет проходить через неотапливаемый чердак, то следует заранее произвести теплоизоляцию этого помещения во избежание появления конденсата;
  4. дымоход нельзя располагать около горючих поверхностей, в т.ч. вблизи от деревянной обшивки стен.

Рассчитывая количество элементов дымохода, учитывайте, насколько дымоход должен возвышаться над крышей бани.

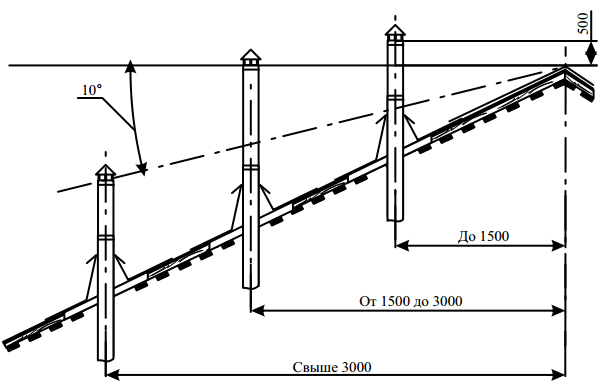

Высота трубы над баней

Монтаж наружного дымохода

Шаг 1. Снимаем упаковку с элементов дымохода. Проверяем наличие всех элементов, их целостность.

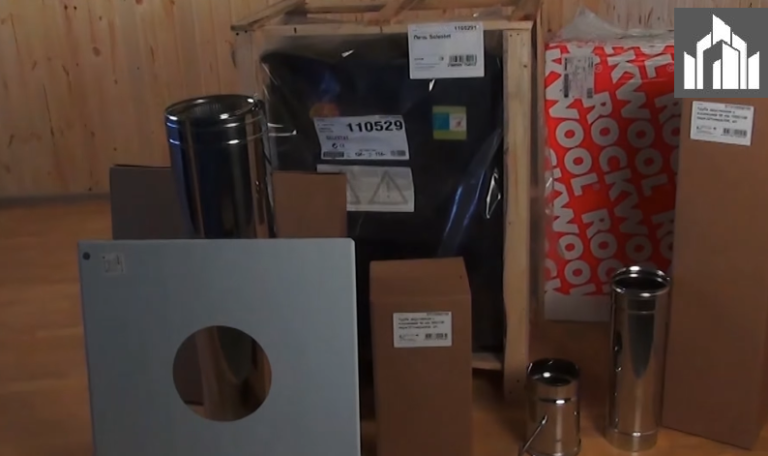

Комплект дымохода
Достаем элементы дымохода из упаковки

Шаг 2. Подготавливаем инструменты:

  • угольник;
  • электролобзик;
  • обрезную машину;
  • шуруповерт;
  • рулетку;
  • молоток;
  • маркер;
  • уровень.

Шаг 3. Разметка. Определяем расстояние от низа печи до центра дымоотводящего патрубка. Отмечаем это расстояние на стене в месте расположения печи.

Расстояние от низа печи до центра дымоотводящего патрубка

Далее на стене откладываем ширину печи и ось дымоотводящего патрубка относительно размеров печи.

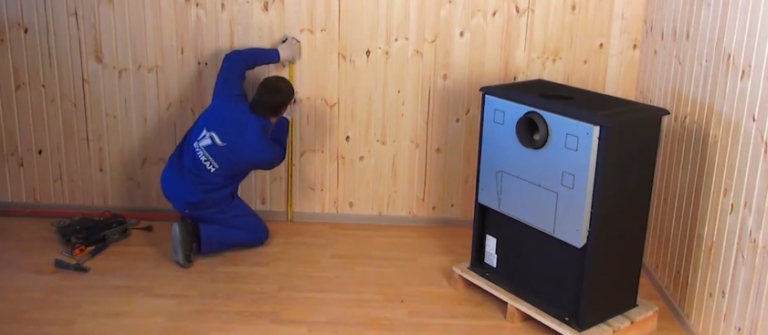

Откладываем расстояние на стене

На стене отмечаем контуры удаляемого материала с учетом противопожарных расстояний. Чертим квадрат, используя уровень, рулетку и маркер.

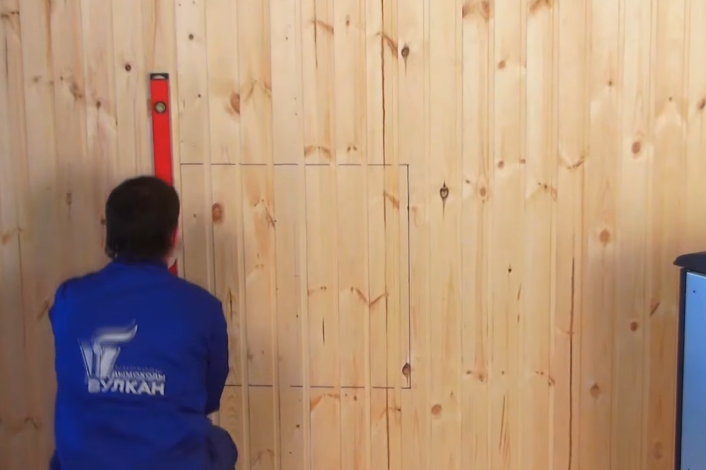

Границы удаляемого материала

Шаг 4. Удаляем фрагмент стены. В деревянной обшивке сверлим отверстия дрелью по углам и в центре. Распил выполняем электролобзиком. Вставляем режущее полотно в высверленное отверстие и по начерченной разметке производим распил. Убираем отпиленную часть.

Сверлим отверстия

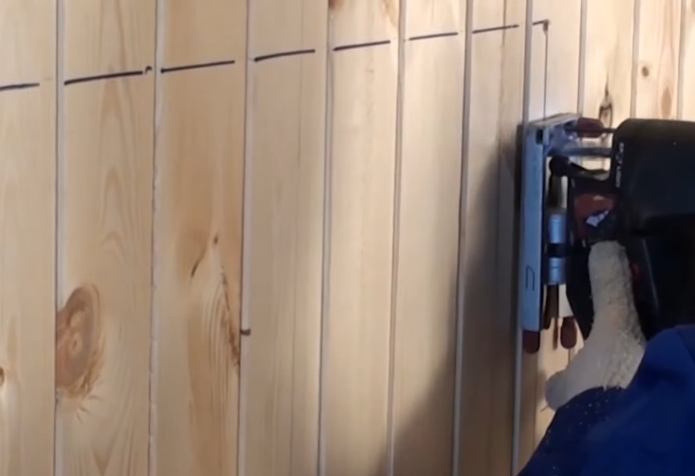

Распил внутренней обшивки стены

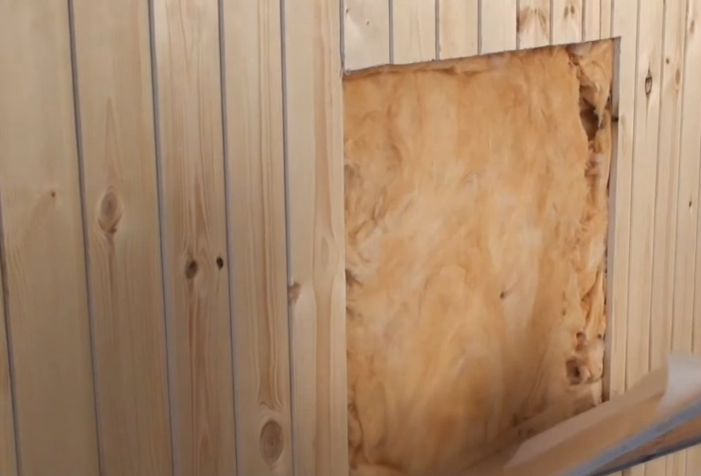

Снимаем отпиленную часть обшивки

Изоляционный материал разрезаем строительным ножом и вынимаем из стены.

Удаление изоляционного материала

Шаг 5. Деревянную стену необходимо изолировать от жара. Для изоляции используем негорючие плиты «СуперИзол» толщиной более 30 мм. На листе определяем и отмечаем место прохождения дымоотводящей трубы. На листе нужно будет вырезать круглое отверстия для вывода трубы. Чтобы отверстие получилось ровным, как шаблон используем фланец (декоративную накладку). Вырезаем отверстие электролобзиком.

Защитный лист закрепляем саморезами на стене бани. Просверливаем 4 отверстия по углам для саморезов, прикладываем лист к стене, между листом и стеной устанавливаем втулки, сквозь которые и вкручиваем самонарезающие винты.

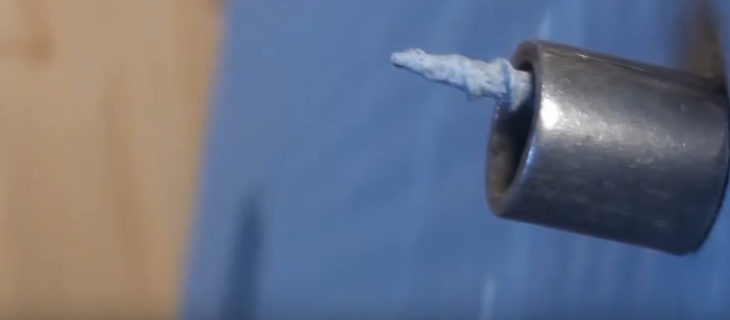

Втулка

Укладываем на пол стальной защитный экран. Он необходим для защиты покрытия пола от возможного попадания угольков, искр, перегрева.

Шаг 6. Начинаем работы с внешней стороны бани. Выполняем разметку удаляемого материала на стене со стороны улицы. Удаляем часть стены, используя электродрель и электролобзик.

Разметка на внешней стене

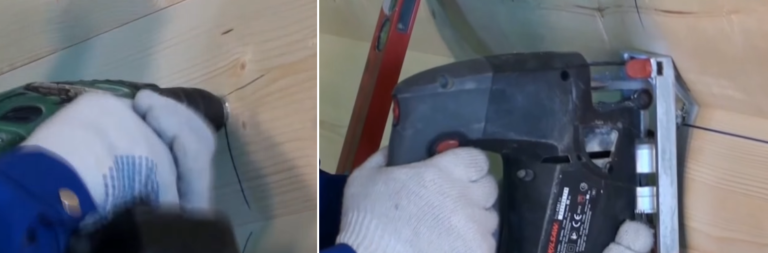

Выпиливание части наружной стены

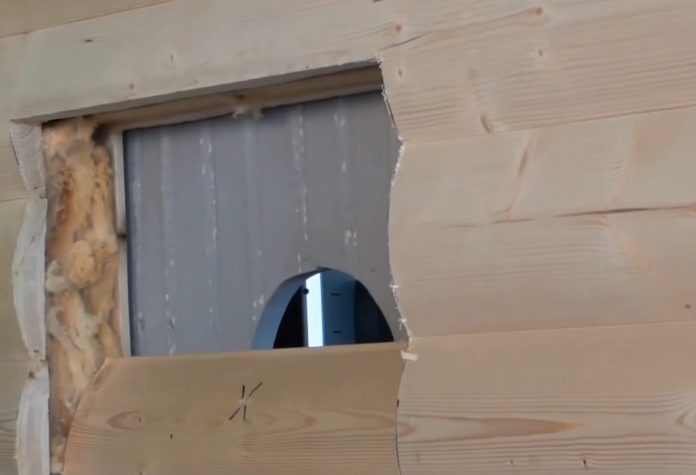

Удаление внешней обшивки

Шаг 7. Устанавливаем теплоизоляцию в месте прохода дымохода через стену. Необходимо определить объем изоляционного материала, который будет уложен между трубой дымохода и выпиленным проемом.

Замеряем толщину стены, после чего нарезаем маты фольгированной базальтовой ваты на полоски шириной, равной толщине стены. Для работы используем строительный нож, перчатки.

Толщина стены

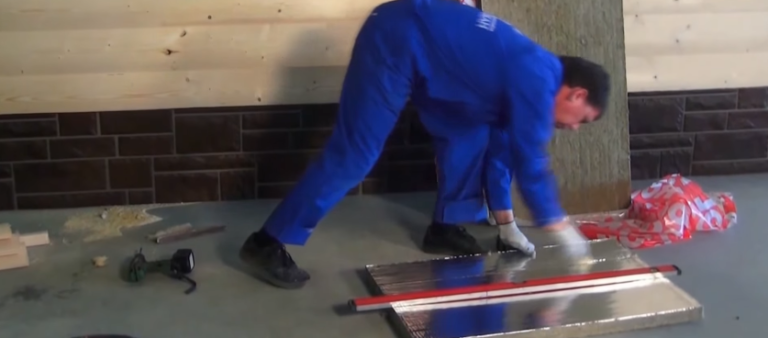

Нарезка минваты

Устанавливаем полосы фольгированной минваты по контуру вырезанного проема фольгой в сторону дымохода (внутрь).

Продолжаем нарезку и укладку минваты аналогично по контуру, стараясь оставлять минимальные зазоры между полосками утеплителя. Укладываем минвату до тех пор, пока не останется отверстие, равное диаметру трубы дымохода.

Установка минваты

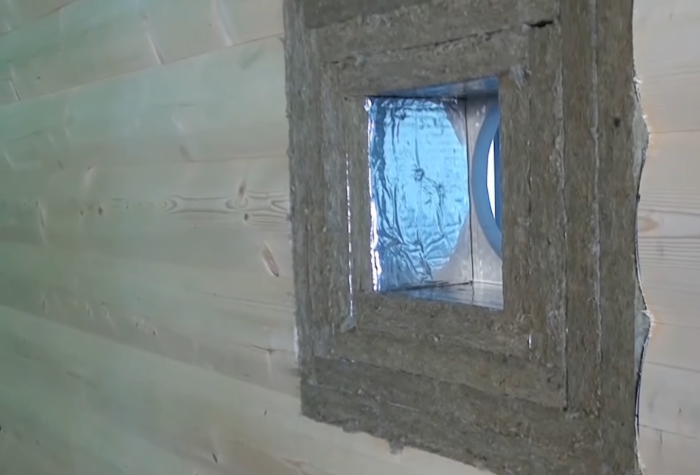

Установленный утеплитель

Шаг 8. Достаем элементы дымохода из упаковки. Дымоход удобно монтировать небольшими участками.

Сборку начинаем с кронштейна крепления к стене, тройника и горизонтального участка, идущего от самой печи. Секции дымохода фиксируем хомутами, затягивая болты отверткой или шуруповертом. Болтовые соединение хомутов должны быть направлены к стене бани. Элементы устанавливаются последовательно, причем гофрированная часть соединений должна быть направлена вниз. Все соединения промазываются высокотемпературным герметиком.

Достаем из упаковки опорно-стеновой кронштейн.

Схема монтажной площадки

Располагаем его горизонтально на полу. Надеваем хомут и затягиваем его непосредственно рядом с квадратной стальной площадкой. Переворачиваем элемент, устанавливая его вертикально на пол, гофрированной стороной вверх, короткий прямой элемент трубы дымохода (переходник). Фиксируем соединение хомутом. Достаем из упаковки два треугольных кронштейна, прикручиваем их болтами к торцам опорной площадки.

Сборка опорно-стенового кронштейна

Вынимаем из коробки крышку (заглушку) с капельником и устанавливаем ее на нижнюю часть тройника, не используя при этом герметик. Фиксируем крышку хомутом.

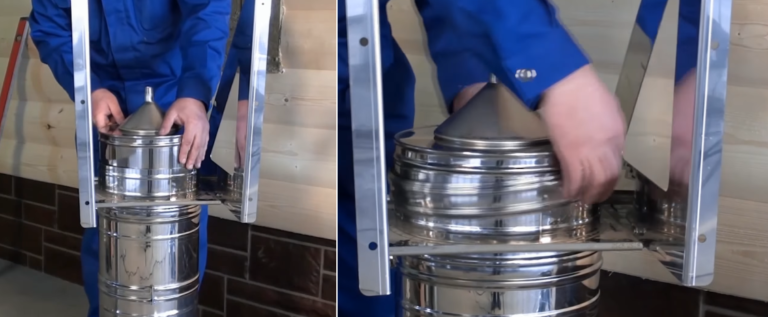

Крепление капельника

К тройнику крепим прямой участок дымохода. Этот участок будет проходить через стену. Фиксируем его хомутом.

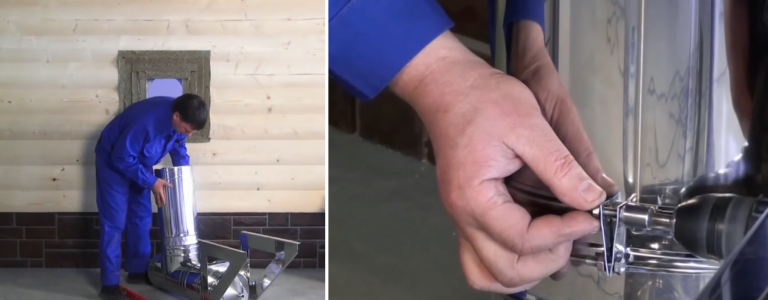

Установка горизонтального участка дымохода

На трубу, которая идет горизонтально, надеваем фланец (квадратный изоляционный стальной лист с круглым отверстием в центре). Изоляцию не фиксируем. Вставляем дымоход в подготовленное в стене отверстие.

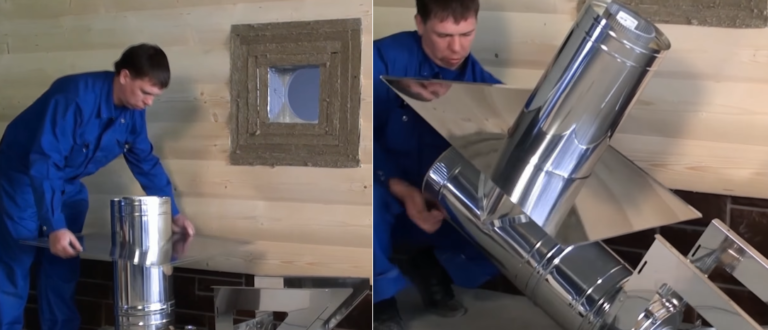

Надеваем фланец
Установка тройника

Проверяем вертикальность кронштейнов и дымохода уровнем. Закручиваем саморезы в отверстия треугольных стеновых кронштейнов (консолей).

Крепление саморезами кронштейнов

Фланец фиксируем саморезами, закручивая их шуруповертом. Если баня из круглого бревна, располагайте саморезы в точках соприкосновения фланца с древесиной. Если баня из бруса, то закрутите метизы по углам фланца.

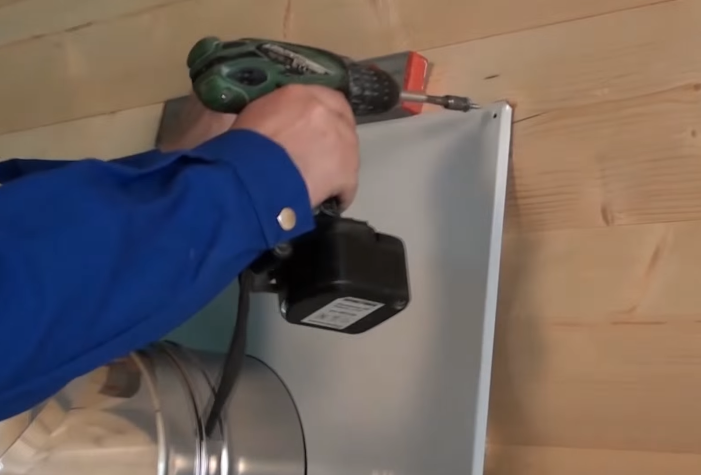

Фиксация фланца саморезами

Шаг 9. Продолжаем сборку дымохода. Наращиваем дымоход вверх, скрепляя все элементы между собой хомутами и герметиком. Через каждые 2 метра устанавливаем элементы крепления к стене. Плотно затягиваем гайки, ведь дымоход будет ежедневно подвергаться ветровым нагрузкам.

Сборка дымохода
Элемент крепления к стене
Фиксация кронштейна саморезами
Стеновое крепление

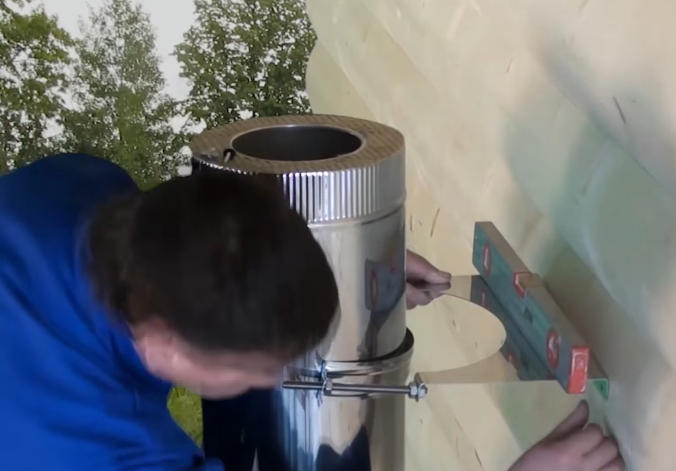

Проверка горизонтальности установленного кронштейна

Шаг 10. Приступаем к монтажу участка огибания свеса кровли. Используем два колена с углом 135 градусов или иные отводы, в зависимости от конфигурации крыши. Эту часть дымохода удобнее собрать на земле, так как трубы небольшого диаметра и веса. Собираем 3 элемента и устанавливаем их на прямой участок дымохода. Верхнее колено фиксируем стеновым кронштейном.

Сборка отвода и дымохода

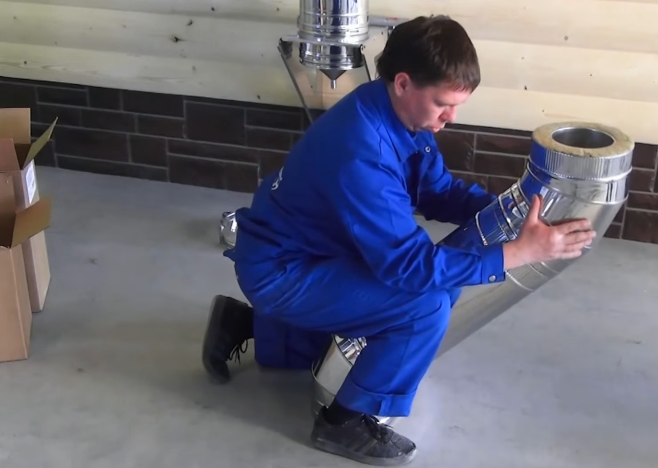

Сборка части дымохода для огибания кровли

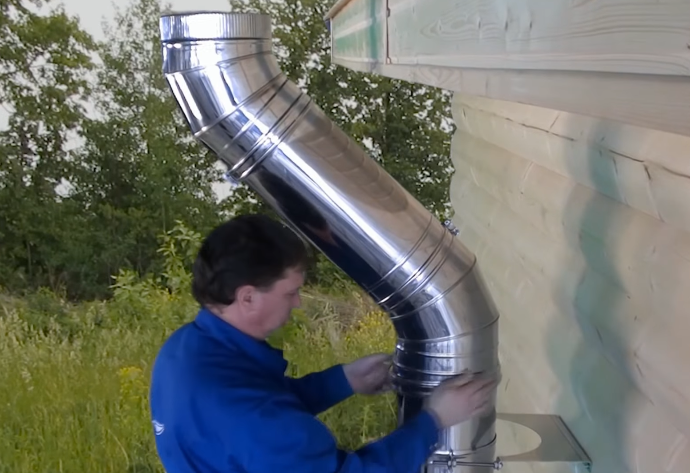

Установка участка огибания свеса кровли

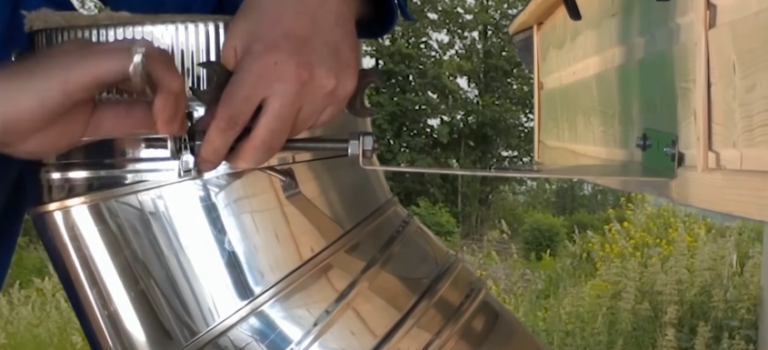

Верхнее колено фиксируем стеновым кронштейном

Шаг 11. На колено надеваем прямой участок дымохода, а затем конус и дефлектор. Не забываем о высоте трубы над кровлей. Эти элементы, как и все прочие, фиксируем хомутами.

Снимаем защитную пленку с фланца

Шаг 12. Возвращаемся во внутреннее помещение бани и продолжаем монтаж.

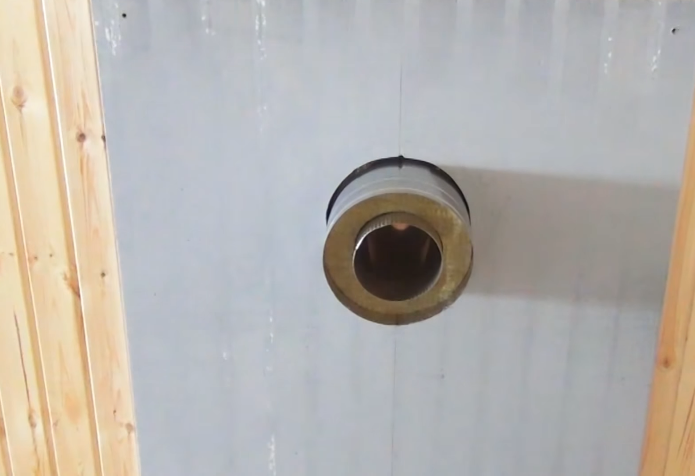

Участок трубы со стороны внутренней обшивки

К той части трубы, что выходит из стены, присоединяем переходник моно (с сендвич на одностенный дымоход). При необходимости устанавливаем еще один переходник между элементом «моно» и патрубком самой печи.

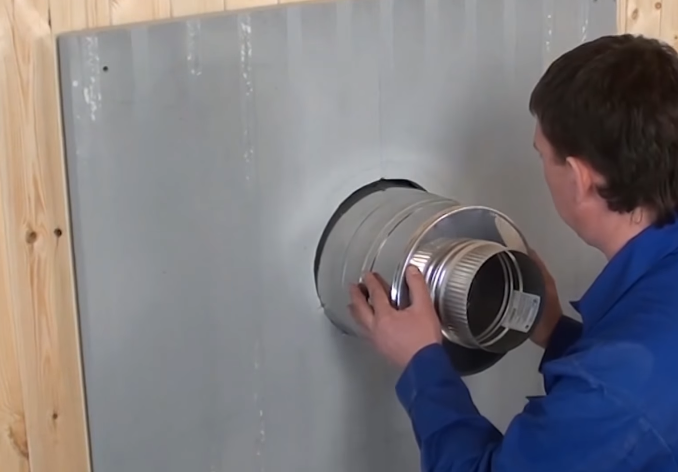

Переходник моно

Шаг 13. Устанавливаем шибер – одностенную трубу с задвижкой.

Шаг 14. Придвигаем печь и соединяем ее выходной патрубок с шибером.

Соединение патрубка печи и шибера

Прием дымохода в эксплуатацию

Шаг 1. Осмотрите дымоход. Проверьте качество, плотность стыковки элементов.

Шаг 2. Произведите очистку дымохода сухой ветошью.

Шаг 3. Уберите все посторонние предметы из зоны дымохода и топливника печи.

Шаг 4. Осуществите пробную растопку с небольшим количеством топлива. Не используйте химические вещества, брикеты и другие не разрешенные для использования в бане виды топлива.

Первая растопка банной печи

В процессе пробной растопки обращайте внимание на качество тяги, появление дыма из соединений, топки. Малое количество дыма может выделиться только из-за нагрева и сгорания остатков масла на металлических поверхностях.

Важно! Никогда не заливайте огонь водой!

Шаг 5. После пробной растопки проветрите баню, а через 2-3 часа осуществите полноценную протопку банной печи. Помните – избыточное количество топлива может привести к порче дымохода и пожару.

Важно! Убедитесь, что рядом с печной трубой все горючие перегородки заизолированы или расстояние между ними и дымоходом более 50 см.

Профилактический осмотр и чистка выполняются 1 раз в 6 месяцев.

Подписка на дзен канал
Понравилась статья? Поделиться с друзьями:
Sdelai-Lestnicu.Ru
