ГОСТ на пожарные лестницы: область применения, определения, классификация, размеры, технические требования и испытания

X

Существуют ли какие-либо ГОСТ на наружные пожарные лестницы? Что именно регламентируют эти нормативные документы? Какие требования в них содержатся? Давайте разбираться.

Пожарная лестница. Неизвестный архитектор середины 20 века.

Пожарная лестница. Неизвестный архитектор середины 20 века.

Зачем это нужно

При строительстве многоквартирных домов, зданий промышленного, общественного и административного назначения одно из обязательных требований — обеспечение возможности эвакуации при пожаре.

Впрочем, давайте оставим канцеляризмы и сформулируем проблему простым языком.

В любом доме всегда найдется пища для огня. Занавески, деревянные полы, мебель — все это может прекрасно гореть. Стоит пожару разгореться — и возникающая во всех вертикальных шахтах, вентиляции и межэтажных проемах тяга превращает небольшое пламя в бушующий огненный шторм, пожирающий все горючие материалы. В том числе — способные воспламеняться при очень высоких температурах.

Если на начальной стадии пожара можно отстоять горящее помещение, воспользовавшись огнетушителем, то буквально несколькими минутами позже изменить ситуацию может лишь применения тяжелой пожарной техники. Обитателям дома остается лишь одно — срочная эвакуация.

Важная деталь: при тушении пожара на начальных стадиях можно пользоваться только и исключительно огнетушителем. Попытка вылить в очаг пожара ведро воды очень часто приводит к поражению электричеством: изоляция стекает с проводов уже при 200 градусах.

В многоэтажных зданиях пламя всегда распространяется снизу вверх — благодаря пресловутой тяге. Внутренние лестницы очень быстро оказываются задымленными, с непригодным для дыхания воздухом; к тому же этот воздух вскоре нагревается до опасных температур. Единственным путем эвакуации остаются наружные лестницы.

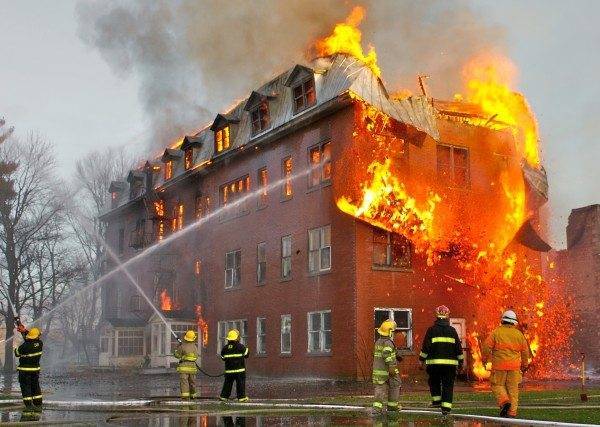

На фото хорошо видно, что все пути вниз внутри здания отрезаны огнем. Единственный маршрут для эвакуации - наружная маршевая пожарная лестница.

На фото хорошо видно, что все пути вниз внутри здания отрезаны огнем. Единственный маршрут для эвакуации — наружная маршевая пожарная лестница.

Нормативные документы



В настоящее время действует два документа, регламентирующих требования к наружным пожарным лестницам:

  1. Нормы пожарной безопасности НПБ 245-97, введенные МВД России в 1997 году.
  2. Действующий ГОСТ на противопожарные лестницы за номером Р 53254-2009 был принят 12-ю годами позже и практически по всем пунктам дублирует предыдущий документ. В стандарте требования расширены и изложены более детально, поэтому в дальнейшем мы будем рассматривать именно его текст.

Требования стандарта

Область применения

Стандарт регламентирует производство и установку металлических лестниц, предназначенных для эвакуации при пожаре — маршевых и вертикальных; площадок для этих лестниц и ограждений к ним. Речь идет о всех стационарных лестницах, устанавливаемых снаружи зданий жилого, общественного и промышленного назначения; кроме того, стандартизировано ограждение кровель, служащее безопасности людей при эвакуации или противопожарных мероприятиях.

Стандарт устанавливает типы пожарных лестниц, их размеры и прочие параметры, общие требования к ним и порядок испытаний на предмет соответствия этим требованиям.

Нормы стандарта применяются на стадии проектирования и ввода здания в эксплуатацию. Кроме того, требования ГОСТ на испытание пожарных лестниц применимы во время периодически проводимых инспекций.

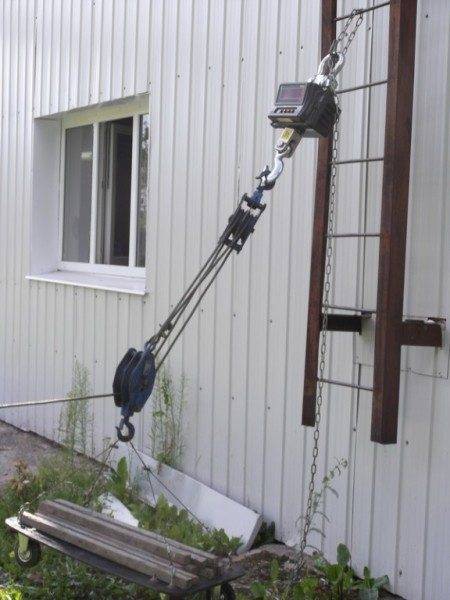

Плановое испытание ступеней на прочность.

Плановое испытание ступеней на прочность.

Определения

Стандарт использует некоторое количество специфической терминологии. Часть терминов нуждается в четких определениях.

  • Тетива — это продольный конструктивный элемент, к которому крепятся ступени.

Уточнение: наряду с тетивой функцию несущего элемента могут выполнять косоуры, расположенные под ступеньками; однако в конструкции пожарных и эвакуационных лестниц они применяются редко: тетивы более компактны при тех же прочностных характеристиках.

Вертикальная лестница представляет собой две вертикальных тетивы, жестко соединенных ступенями.

  • Марш — конструкция из двух параллельных наклонных тетив, жестко соединенных ступеньками.
  • Площадка состоит из горизонтального основания с ограждением.
  • Маршевая лестница — из жестко зафиксированных друг относительно друга маршей и площадок (лестницы могут быть как одномаршевыми, так и многомаршевыми).
  • Балка — конструктивный элемент, посредством которого лестница крепится к стене или опорной колонне здания.
  • Статическая нагрузка — постоянное, с неизменным вектором, воздействие на конструкцию извне.
  • Остаточная деформация — изменение формы конструкции после снятия нагрузки. Измеряется как расстояние между исходным положением контрольной точки и ее позицией после того, как нагрузка убрана.
Одномаршевая лестница: простое решение

Одномаршевая лестница: простое решение

Классификация

ГОСТ на наружные стационарные пожарные лестницы и кровельные ограждения классифицирует их следующим образом:

  • Лестницы пожарные наружные делятся на два типа — П1 (вертикальные) и П2 (маршевые). В свою очередь, тип П1 подразделяется на не имеющие ограждения П1-1 высотой до шести метров и снабженные ограждением П1-2 (высота 6 метров и более).

Стоит уточнить: ГОСТ на пожарную лестницу П1-2 принят сравнительно недавно; большая часть старых домов (в том числе те, кровля которых отстоит от земли на расстояние заведомо больше шести метров) оборудованы лестницами без ограждения и переоснащаться в обозримом будущем не будут.

  • Ограждения делятся на МН, предназначенные для маршевых лестниц, и ВН для вертикальных; ПН — для площадок; КО — для кровель без парапета и КП — для кровель с парапетом.
  • Настилы для площадок и ступеней тоже делятся на несколько типов: Ф — сплошные с рифлением; Ш — штампованные; Р — из стальных полос, вваренных ребром, и кругляка; С — из вваренных ребром в одном направлении стальных полос; В — стальные просечно-вытяжные настилы.

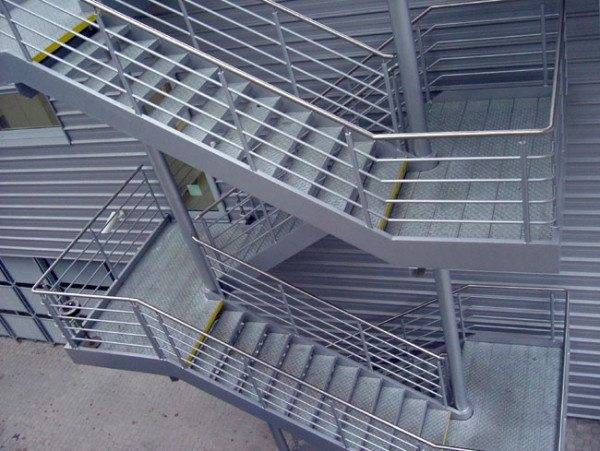

Рифленый настил.

Рифленый настил.

Размеры

ГОСТ на металлические пожарные лестницы регламентирует, разумеется, некоторые их размеры и параметры кровли, связанные с устройством путей пожарной эвакуации.

Для эвакуационных лестниц:

  • Ширина ступени (проступь) должна быть не менее 25 сантиметров. Разумеется, требование актуально только для маршей: у вертикальных конструкций перекладины такой ширины мешали бы при спуске.
  • Ширина марша (длина ступеньки) — не менее 0,9 метра.
  • Высота ограждения не должна быть меньше 1,2 метра.

Для маршевых пожарных (тип П2):

  • Ширина лестницы от тетивы до тетивы — не менее 500 мм, полная — не менее 600 мм.
  • Ширина ступени — не менее 200 миллиметров.
  • Высота ступени — не более 200 миллиметров для марша, расположенного под углом 45 градусов к горизонту, и не более 300 для угла 60 и 80,5 градусов.
  • Ограждение не должно быть ниже одного метра.

Для вертикальных пожарных (тип  П1):

  • Ширина должна быть не менее 600 миллиметров для типа П1-1 и 800 — для типа П1-2. Инструкция по большей ширине для лестницы с ограждением понятна: в 60-сантиметровой шахте крупный человек вполне может застрять.
  • Расстояние от последней ступеньки до земли не должно быть больше полутора метров.
  • Длина балок (элементов, соединяющих тетивы со стеной или колоннами) — не менее 300 миллиметров.
  • Ограждение конструкций типа П1-2 должно заканчиваться не более чем в 2,5 метрах от земли.

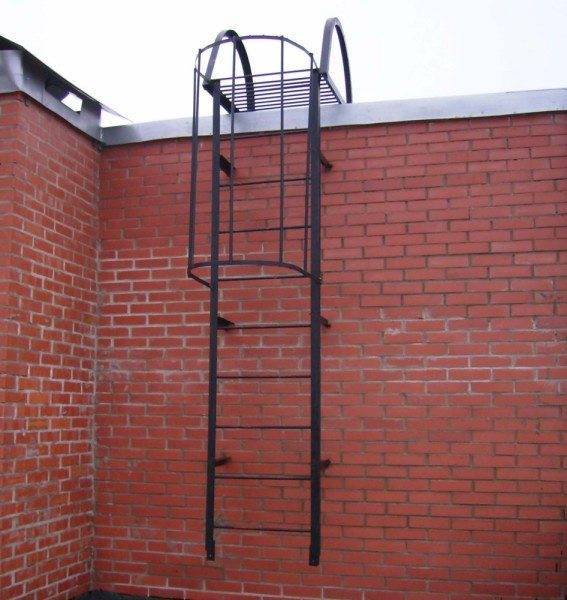

Вертикальная пожарная лестница П1-2.

Вертикальная пожарная лестница П1-2.

Регламентируется и ряд дополнительных параметров:

  • В точках перепада высоты кровли на метр и более должна присутствовать пожарная лестница.
  • Тип П1 предназначен для зданий и перепадов высоты кровли до 20 метров (что соответствует 6 этажам). Для большей высоты предназначены П2.
  • Марши должно разделять расстояние не менее 7,5 сантиметров. На таком же расстоянии монтируются поручни маршей.
  • Прямоугольная площадка вертикальной лестницы, примыкающая к кровле, не должна иметь длину меньше 0,8 метра.
  • Существует даже ГОСТ на размеры ступеней лестницы. В детских садах и яслях регламентируется максимальное расстояние от нижней ступеньки до земли: высота не должна быть больше, чем у самой ступеньки. При этом в дошкольных заведениях для площадок может применяться только рифленый настил, для ступеней — штампованный или просечно-вытяжной.
  • У вертикальных конструкций нижняя секция может быть раздвижной, на манер стремянки. При этом она должна надежно фиксироваться в нижнем положении.
  • Ширина плоской поверхности площадки должна быть не менее 500 миллиметров. Этой ширины достаточно, чтобы человек любых габаритов смог перебраться с марша на марш. Ширина площадки вместе с несущими элементами конструкции не должна быть меньше 600 миллиметров.
ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки

ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки

  • Минимальная высота ограждения площадок — те же 1000 миллиметров, что и для лестниц.
  • Минимальная высота ограждения кровли без парапета равна 600 миллиметрам, кровли с парапетом — 600 мм минус высота самого парапета. Стойки ограждения должны соединяться горизонтальными перемычками; расстояние от верхнего края ограждения до перемычки — не меньшее 300 миллиметров (расстояние позволит задержать человека при случайном падении со скатной кровли).

Технические требования

ГОСТ на наружную пожарную лестницу содержит ряд требований к ее конструкции и исполнению.

  • Сварные швы, монтажные и заводские стыки не должны иметь выступов, заусенцев и острых краев. Швы должны быть зачищены от окалины; кроме того, поверхность не должна быть покрыта ржавчиной.

Полезно: проблема коррозии решается периодической окраской алкидной эмалью ПФ-115 с предварительной зачисткой проблемных мест металлической щеткой. Цена 3,5-килограммовой банки краски не превышает 200 рублей; работу может выполнить своими руками даже… как бы это сказать вежливо… человек с сугубо гуманитарным складом ума.

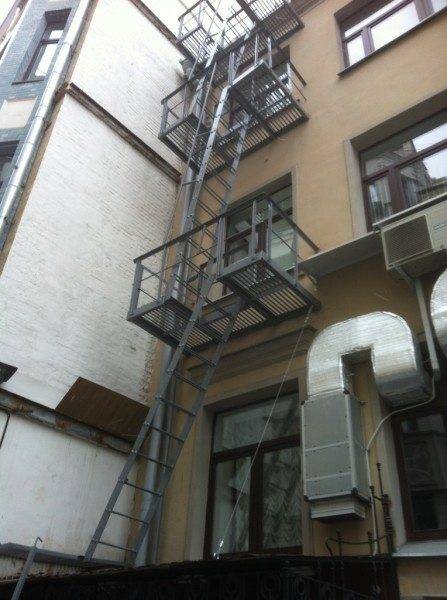

Требования к цветовой маркировке отсутствуют. Обычно используют краску, гармонирующую с цветом фасада.

Требования к цветовой маркировке отсутствуют. Обычно используют краску, гармонирующую с цветом фасада.

  • Трещины заделки балок в стене, непроваренные швы металлических конструкций недопустимы.
  • Любая ступень должны выдерживать статическую испытательную нагрузку в 1,8 кН (что соответствует массе в 180 килограммов). Вектор нагрузки при испытаниях направлен вертикально вниз.
  • Ограждения лестниц и кровли монтируются в расчете на горизонтальную нагрузку не менее 0,54 кН (54 кгс).

Испытания

На стадии приемки проверяются следующие параметры:

  • Основные размеры.
  • Предельные отклонения от номинальных размеров.
  • Целостность самих конструкций и их крепления (определяется визуальным осмотром).
  • Качество сварных швов (и оно определяется визуально).
  • Состояние защитного покрытия (как уже сказано, в его роли чаще всего выступает алкидная эмаль).
  • Расположение лестниц и их доступность при эвакуации.
  • Прочность отдельных ступеней, балок крепления и маршей. Испытаниям прочности подвергается каждая пятая ступень. После того, как нагрузка снята, должна отсутствовать остаточная деформация и признаки нарушения целостности конструкции.

Стоит уточнить: испытательная нагрузка прикладывается к испытуемой части конструкции в течение 2 минут.

  • Прочность ограждений.

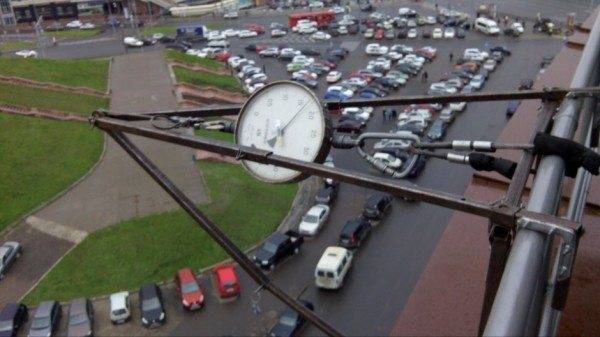

Испытания ограждения кровли.

Испытания ограждения кровли.

Вывод

Думается, мы предоставили в распоряжение читателя необходимый минимум информации по интересующей его теме. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также о преимуществах диэлектрических лестниц).

Успехов в строительстве!
