Требования к лестницам. Госстандарты

  X

По большому счёту все требования к лестницам и стремянкам можно выразить в двух словах – это удобство и безопасность, но за этим стоит ещё множество нюансов, придающих смысл этим определениям. К тому же, существуют определённые ГОСТы и СНиПы, разработанные ещё в Советском Союзе и действующие до настоящего времени, благодаря которым определяются необходимые габариты, уклоны, а также меры пожарной безопасности.

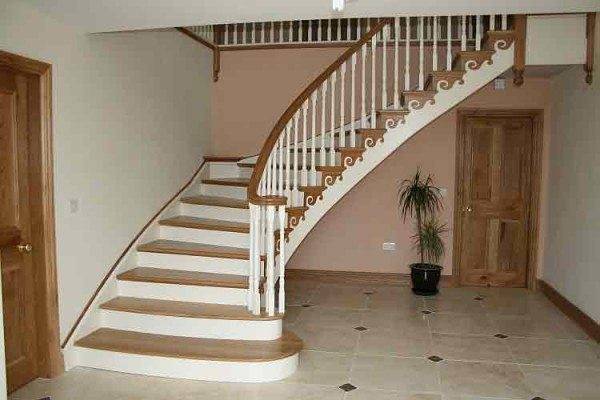

Конструкция с поворотом из железобетона

Конструкция с поворотом из железобетона

Мы сейчас обсудим эту тему, а также посмотрим видео в этой статье, которое прольёт больше света на данный вопрос.

  Реклама

Определение нужных параметров

Лестница в подъезде многоэтажного дома

Лестница в подъезде многоэтажного дома

Все требования — предъявляемые к лестницам, площадкам и ограждениям, достаточно разные, ведь такие конструкции могут быть изготовлены из разного материала, иметь разную величину, больший или меньший уклон и монтироваться как на улице, так и в помещении. Но если характеристики железобетонных лестниц заводского изготовления строго регламентированы, то металлические и деревянные лестницы домашнего изготовления делаются произвольно, поэтому инструкция по их параметрам и производству никогда не будет лишней.

Бетонные марши и площадки

Железобетонные лестницы - красивый и практичный архитектурный элемент

Железобетонные лестницы — красивый и практичный архитектурный элемент

Маркировка ГОСТ Размеры в мм (LxBxH) Масса в кг Объём в м3
ЛМ 19.12.09-5-д 9818 1860x1200x900 1440 0?576
ЛМ  19.13.5.09-5-д 9818 1860x1350x900 1620 0,648
ЛМ 19.13.09-5-д 9818 1860x1300x900 1560 0,624
ЛМ  22.09.10.5-5-д 9818 2160x900x1050 1250 0,5
ЛМ  22.10.10.5-5-д 9818 2160x1000x1050 1390 0,556
ЛМ  28.10.13.5-5-д 9818 2760x1000x1350 1760 0,704
ЛМ 28.12.5.13.5-5-д 9818 2760x1250x1350 2200 0,88
ЛМ  19.12.5.09-5-д 9818 1860x1250x900 1500 0,6
ЛМ 22.10.5.10.5-5-д 9818 2160x1050x1050 1460 0,584
ЛМ  22.11.5.10.5-5-д 9818 2160x1150x1050 1595 0,638
ЛМ  22.1110.5-5-д 9818 2160x1100x1050 1525 0,61
ЛМ  22.12.5.10.5-5-д 9818 2160x1250x1050 1735 0,6928
ЛМ 22.12.10.5.-5-д 9818 2160x1200x1050 1655 0,666
ЛМ  22.13.10.5-5-д 9818 2160x1350x1050 1875 0?75
ЛМ 22.13.10.5-5-д 9818 2160x1300x1050 11805 0,722
ЛМ22.09.12-5-д 9818 2460x900x1200 1415 0,566
ЛМ 25.10.5.12-5-д 9818 2460x1050x1200 1685 0,674
ЛМ 25.10.12-5-д 9818 2460x1000x1200 1575 0,63
ЛМ 25.11.5.12-5-д 9818 2460ч1150ч1200 1845 0,738
ЛМ 25.11.12-5-д 9818 2460x1100x1200 1730 0,692
ЛМ 25.12.5.12-5-д 9818 2460x1250x1200 1965 0?786
ЛМ 25.12.12-5-д 9818 2460x1200x1200 1925 0,77
ЛМ 25.13.5.12-5-д 9818 2460x1350x1200 2125 0?85
ЛМ 25.13.12-5-д 9818 2460x1300x1200 2045 0,818
ЛМ 20.09.13.5-5-д 9818 2760x900x1350 1585 0,634
ЛМ 28.10.5.13.5-5-д 9818 2760x1050x1350 1850 0?74
ЛМ 28.11.5.13.5-5-д 9818 2760x1150x1350 2025 0,81
ЛМ 28.11.13.5-5-д 9818 2760x1100x1350 1935 0,774
ЛМ 28.12.13.5-5-д 9818 2760x1200x1350 2110 0,844
ЛМ 28.13.5.13.5-5-д 9818 2760x1350x1350 2375 0,95
ЛМ 28.13.13.5-5-д 9818 2760x1300x1350 2290 0,916
ЛМ 30.10.5.14-5-д 9818 2760x1050x1400 1850 0,74
ЛМ 10.10.14-5-д-2 9818 2760x1950x1400 1710 0,684
ЛМ 30.11.5.14-5-д-2 9818 2760x1150x1400 2025 0,81
ЛМ 30.11.14-5-д-2 9818 2760x1100x1400 1880 0,752
ЛМ 30.12.14-5-д-2 9818 2760x1200x1400 2115 0,846
ЛМ 30.09.15-5-д 9818 3060x900x1500 1750 0,7
ЛМ 31.10.5.15-5-д 9818 3060x1050x1500 2050 0,82
ЛМ 31.10.15-5-д 9818 3060x1000x1500 1945 0,778
ЛМ 31.11.5.15-5-д 9818 3060x1150x1500 2225 0,89
ЛМ 31.11-15-5-д 9818 3060x1100x1500 2150 0,86
ЛМ 31.12.5.15-5-д 9818 3060x1250x1500 2430 0,972
ЛМ 31.12.15-5-д 9818 3060x1200x1500 2325 0,93
ЛМ 31.13.5.15-5-д 9818 3060x1350x1500 2575 1,03
ЛМ 31.13.15-5-д 9818 3060x1300x1500 2530 1,012
ЛМ 34.10.5.17-5-д 9818 3360x1050x1650 2235 0,894
ЛМ 34.11.5.17-5-д 9818 3360x1150x1650 2445 0,978
ЛМ 34.12.17-5-д 9818 3360x1200x1650 2550 1,02
ЛМ 34.13.5.17-5-д 9818 3360x1350x1650 2825 1,13
ЛМ 37.09.18-5-д 9818 3660x900x1800 2085 0,834
ЛМ 37.10.5.18-5-д 9818 3660x1050x1800 2425 0,97
ЛМ 37.10.18-5-д 9818 3660x1000x1800 2320 0,928
ЛМ 31.11.5.18-5-д 9818 3660x1150x1800 2655 1,062
ЛМ 37.11.18-5-д 9818 3660x1100x1800 2550 1,02
ЛМ 37.12.5.18-5-д 9818 3660x1250x1800 2900 1,16
ЛМ 37.12.18-5-д 9818 3660x1200x1800 2775 1,11
ЛМ 37.13.5.18-5-д 9818 3660x1350x1800 3125 1,25
ЛМ 37.13.18-5-д 9818 3660x1300x1800 3015 1,206
ЛМ 19.09.09.-5-д 9818 1860x900x900 1080 0?432
ЛМ 19.10.09-5-д 9818 1860x1000x900 1200 0,48
ЛМ 19.10.5.09-5-д 9818 1860x1050x900 1260 0,506
ЛМ 19.11.09-5-д 9818 1860x11100x900 1320 0?528
ЛМ 19.11.5.09-5-д 9818 1860x1150x900 1380 0,552

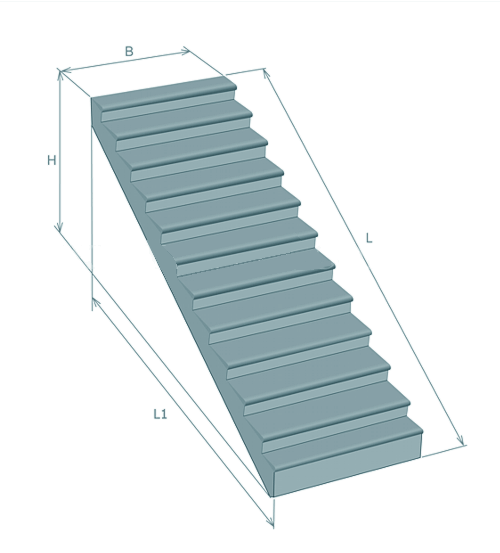

Лестничные марши (ЛМ)

Буквенные обозначения всех параметров

Буквенные обозначения всех параметров

Маркировка ГОСТ Размеры в мм (LxBxH) Масса в кг Объём в м3
ЛМП 43.11.15-4-1 ГОСТ 9818-85 44250x1050x1500 2500 1,0
ЛМП43.11.15-4-2 ГОСТ 9818 4250x1050x1500 2475 0,99
ЛМП 57.11.15-5р ГОСТ 9818 5650x1050x1500 2330 0,032
ЛМП57-11-14-5 Серия 1.050.1.2.в.1.2 5650x1150x1400 2200 0,9
ЛМП 60-11-17-5 ИИ-04-7 5980x1150x150 2600 1,04
ЛМП 60-11-17-5-3 ИИ-04-7 4790x1150x150 2,1 0,84
ЛМП 62-11-15 ГОСТ 9818 6200x1150x240 2450 0,98



Лестничные марши с площадкой (ЛМП)

Буквенные обозначения параметров

Буквенные обозначения параметров

Маркировка ГОСТ Размеры в мм (LxBxH) Масса в кг Объём в м3
2ЛМФ 39-12-17-5 1.251.1-4 3913x1200x295 1290 0,52
2ЛМФ 39-14-17-5 1.251.1-4 3913x1350x1650 1420 0,568
2ЛМФ 3914-17-5y 1.251.1-4 3913x1350x1650 1243 0,5
2ЛМФ 42-14-18-5 1.251.1-4 4249x1800x1200 1530 0,612



Лестничные марши с фризовой ступенькой (ЛМФ)

Пояснения по маркировке: 27- длина; 11- ширина; 14- высота по вертикали; 4 – расчётная нагрузка.

Буквенные обозначения

Буквенные обозначения

Маркировка площадки Размеры площадки в мм Масса в тоннах
L (ширина) B (Длина) H (высота)
1ЛП 30-15-4 2980 1500 320 1,4
1ЛП 30-15В-4 3040 1600 320 2,4
1ЛП 30-18-4 2980 1800 320 2,9
2ЛП 22-12-4 2200 1300 320 1,035
2ЛП 22-12-4К 2200 1300 220 1,035
2ЛП 22-15 2200 1600 220 1,2
2ЛП 22-15-4 2200 1600 320 1,2
2ЛП 22-15-4К 2200 1600 320 1,2
2ЛП 22-18 2480 1900 320 1,37
2ЛП 22-18-4 2480 1900 320 1,37
2ЛП 22-18-4К 2200 1900 320 1,37
2ЛП 25-12 2500 1300 320 1,16
2ЛП 25-12-4 2500 1300 320 1,16
2ЛП 25-12-4К 2500 1300 320 1,16
2ЛП 25-12В-4К 2780 1300 320 1,16
2ЛП 25-15-4 2480 1600 320 1,345
2ЛП 25-15-4К 2480 1600 320 1,345
2ЛП 25-15В-4К 2500 1600 320 1,37
2ЛП 25-18-4 2500 1900 320 1,463
2ЛП 25-18-4МЛ 2500 1900 320 1,395
2ЛП 25-18-4МЛВ 2500 1900 320 1,47
2ЛП 25-18-4К 2500 1800 280 1,533
ЛП 1-26-18 2680 1860 160 1,942
ЛП 15-14 1385 1490 300 0,585
ЛП 1П 2820 1370 320 1,14
ЛП 1П1 2820 1370 320 1,14
ЛП 22-16 2680 1860 160 1,865
ЛП 22-15 2480 1600 320 1,15
ЛП 22-16-1 2440 1440 300 0,397
ЛП 24-14 2600 1150 250 0,775
ЛП 25-15-4К 2500 1600
ЛП 28-13 3040 1060 350 0,87
ЛП 28-15 3040 1260 350 0,98
ЛП 28-17 3000 1540 250 1,1
ЛП 30-13 3020 1330 200 1,148
ЛП 30-18 3020 1830 320 1,875
ЛП 30-18-1 3020 1830 320 1,875
ЛП 32-18 3180 1780 320 4,527
ЛПП 14-12В 1440 1200 240 0,5
ЛПП 14-13В 1440 1325 240 0,6
ЛПП 14-15В 1440 1475 240 0,6
ЛПП 15-1 0,413
ЛПП 15-15В 1540 1490 240 0,75
ЛПП 15-6 0,25
ЛПП 16-15В 1610 1490 240 0,775
ЛПФ 25-10-5 2500 990 350 0,9
ЛПФ 25-11-5 2500 1140 350 0,98
ЛПФ 25-13-5 2500 1290 350 1,075
ЛПФ 28-11-5 2800 1140 350 1,1
ЛПФ 28-13-5 3080 1290 350 1,195
ЛПФ 31-13-5 3100 1290 350 1,315
ЛПР 22-15К 2480 1600 320 1,2
ЛПР 22-18К 2480 1900 320 1,4
ЛПР 25-12 2780 1300 320 1,13
ЛПР 25-18 2500 1900 320 1,73
ЛПР 25-18 МЛА 2500 1900 320 1,395
ЛПР 25-18 МЛБ 2500 1900 320 1,4
ЛПР 25-18 МЛС 2500 1900 320 1,4

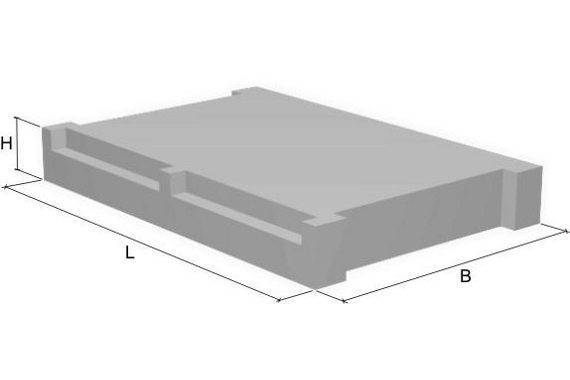

Лестничные площадки (ЛП)

Некоторые пояснения по маркировке: ЛП и ЛПС — лестничные площадки; 1ЛП – для маршей ЛМ типа; 2ЛП – ребристая площадка для ЛМ; ЛПФ — ребристая площадка для ЛМФ; ЛПП — ребристая площадка и п./площадка для ЛМП; ЛПР — ребристая площадка; К – консоль для опоры.

Конструкции для монтажных работ

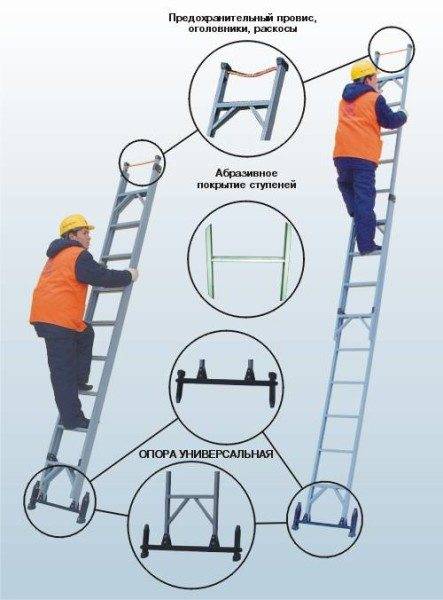

Монтажные лестницы

Монтажные лестницы

  • Также на заводах или же непосредственно на стройплощадке изготавливаются конструкции для строительно-монтажных работ в соответствии с ГОСТ 2688-86. В соответствии с ним предъявляются требования к металлическим лестницам и площадкам, которые используются на таких объектах.



Маркировка Полное наименование Материал для конструкции
ПЛС Площадки, навешиваемые на лестницы Сталь
ПЛА Сплав алюминия
ПКС Площадки, навешиваемые на строительные конструкции Сталь
ПКА Сплав алюминия
ЛПНС Лестницы наклонные приставные Сталь
ЛПНА Сплав алюминия
ЛПВС Лестницы вертикальные приставные Сталь
ЛПВА Сплав алюминия
ЛНС Лестницы навесные Сталь
ЛНА Сплав алюминия
ЛСС Лестницы свободностоящие Сталь
ЛСА Сплав алюминия



Требования пожарной безопасности к лестницам и площадкам по материалу

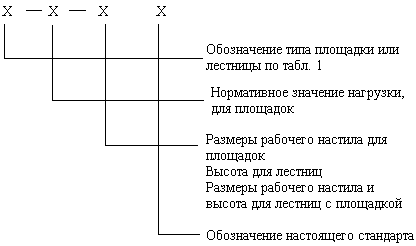

Структура для условного обозначения лестниц и площадок

Структура для условного обозначения лестниц и площадок

Элементы конструкции Соответствие материалов с климатическими нормами по ГОСТ 15150-69

У

ХЛ

Марка стали Марка алюминиевого сплава Марка стали Марка алюминиевого сплава
Несущие элементы ВСт3пс6 и ВСт3сп5 по ГОСТ 380-88 и ТУ 14-1-3023-80 АМг6 и 1915 по ГОСТ 4784-74 09Г2С12 и 15ХСНД12 по ГОСТ 19281-73 иГОСТ 19282-73 АМг6 и 1915 по ГОСТ 4784-74
Элементы ограждения Ст3кп2 по ГОСТ 380-88 АМг6 и 1915 по ГОСТ 4784-74 ВСт3пс6 и ВСт3сп5 по ГОСТ 380-88 АМг6 и 1915 по ГОСТ 4784-74



Маркировка материалов

Примечание. Возможно, также применение других марок стали и алюминиевых сплавов по согласованию с заказчиком. Но в любом случае, марка не должна быть ниже той, что приведена в таблице.

Пожарная безопасность

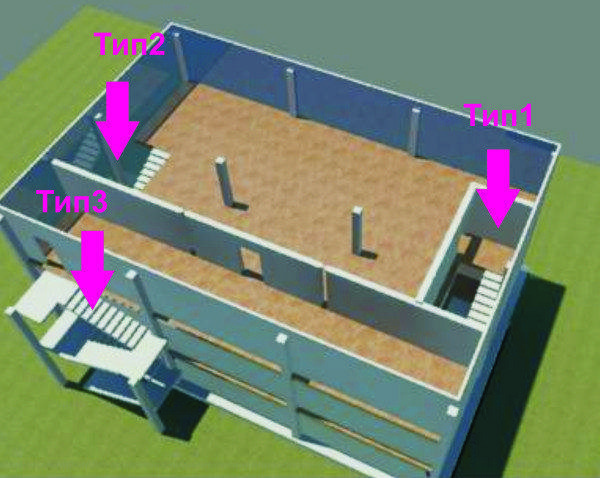

Типы лестничных клеток

Типы лестничных клеток

  • В СНиП 21-01-97* оговариваются пожарные требования к лестничным клеткам, а также требования к пожарным лестницам, которые неуклонно должны соблюдаться при строительстве зданий и сооружений. В случае возгорания помещения клетки могут проявить себя, как обычные или же незадымляемые. Также они делятся по способу освещения, где Л1 – освещение через остеклённые или открытые проёмы в стене и Л2- освещение через остеклённые или открытые проёмы в покрытии.
  • Незадымляемые клетки в общественных зданиях и жилых домах различаются по способу защиты: Н1 – вход осуществляется с этажа через незадымляемую зону по открытому переходу; Н2 – при пожаре осуществляется подпор воздуха на клетку; Н3 – вход осуществляется на каждом этаже через тамбурный шлюз, где при пожаре обеспечивается подпор воздуха.

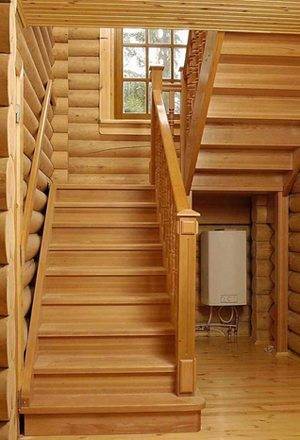

Фото деревянной лестницы на второй этаж

Фото деревянной лестницы на второй этаж

  • Несколько по-особому предъявляются требования к деревянным лестницам, так, такие конструкции можно устанавливать только в двухэтажных домах. Проступи и подступенки лестницы монтируются либо на тетивы, либо на косоуры, которые опираются на лестничные дощатые площадки, крепящиеся на балках. Если они обустраиваются в подъездах, то ступени снизу зашивают досками и штукатурят для защиты от возгорания.
Ступеньки для лестницы – форма, материал, особенности конструкции

Ступеньки для лестницы – форма, материал, особенности конструкции

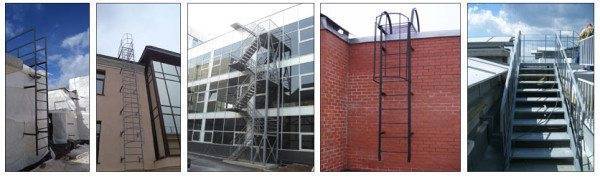

  • Согласно НПБ 245-97 требования к пожарной лестнице в основном сводятся к её прочности и негорючести материала (об этом упоминается выше, в таблице «Маркировка материалов»). Так, такие конструкции, как правило, делаются из бетона или металла, и могут быть расположены как внутри, так и снаружи здания, а также могут быть строго вертикального либо наклонного типа. К тому же, при подходе к ним, на путях эвакуации не должно быть посторонних предметов загромождающих проход и ограничивающих движение.
Ширина маршей

Ширина маршей

  • Очень важно для создания удобства передвижения и пожарной безопасности соблюдать требования к лестничным маршам по их ширине. Максимально допустимым считается пролёт шириной от 70 до 80 см, где свободно может передвигаться один человек и такие размеры применяются для сообщений с малой проходимостью. Но чаще всего придерживаются стандартных размеров – от 90 до 120 см, но разминуться двум человекам там сложно, а вот в элитных и общественных зданиях ширина марша может составлять 125-ё50 см, где без труда пройдут два человека.

Самодельные конструкции

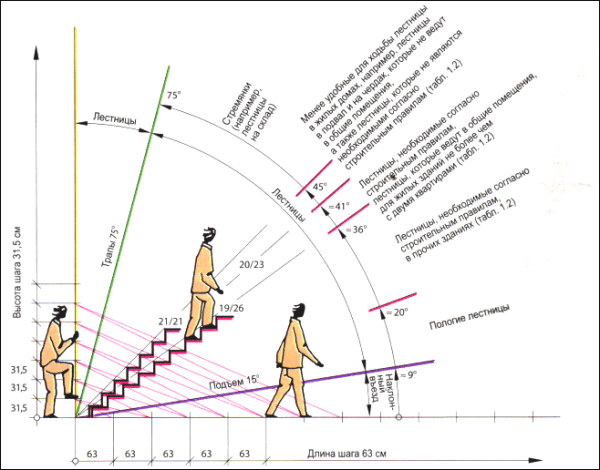

Возможные уклоны для лестниц

Возможные уклоны для лестниц

  • Чаще всего нарушение норм и требований происходит при изготовлении и монтаже лестниц своими руками, и такие отступления обычно возникают ради экономии места в помещении. Обычно экономия жилплощади происходит за счёт увеличения уклона, но самый оптимальный наклон марша для среднестатистического человека составляет 30⁰-35⁰. Считается, что пролёты в 40⁰-45⁰ свободно преодолимы лишь для спортивно развитых людей, но никак не для обычного человека и тем более, для детей и пожилых.
  • Тем не менее, ради экономии свободного пространства наклоны маршей порой достигают 50⁰, но на коротких дистанциях такое возможно допускать. К тому же, максимальный наклон конструкции обеспечивает экономию материалов, и цена на лестницу понижается, что почти всегда имеет значение.

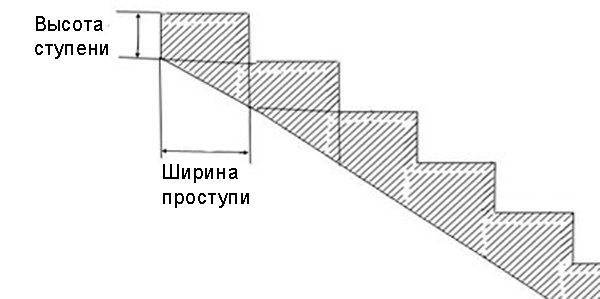

Места замеров ступеней

Места замеров ступеней

  • Также есть особые требования к ступеням лестниц, а точнее, к их размерам, которые должны соответствовать среднему шагу человека (60-64 см). Так, проступь по ширине (см. рисунок вверху) должна быть не менее 70% стопы взрослого человека (25-30 см). При этом высота подступенка вместе с толщиной проступи помноженная на 2 в сумме с шириной должна равняться этим 60-64 см.
  • Например, если высота ступени у нас 17 см, а ширина проступи 28 см, то 17*2+28=62 см – как раз то, что нам нужно.
Забежные ступени

Забежные ступени

Заключение

Все требования к лестницам и площадкам записаны в ГОСТах, но, как вы понимаете, в домашних условиях соблюсти такие стандарты не всегда возможно. Поэтому постарайтесь оптимально придерживаться хотя бы правил пожарной безопасности (читайте также ГОСТ на пожарные лестницы).
