Производство лестниц: нормы и правила изготовления

X

Каждое планирование, проектирование и строительство любых конструкций — это многоступенчатый процесс, даже с точки зрения его грамотного и профессионального технологического обеспечения.

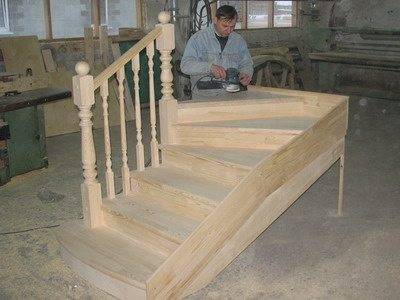

Фото: при финишной обработке лестничной конструкции из натурального дерева ручной шлифовальной машинкой сильно на нее давить нельзя.

Фото: при финишной обработке лестничной конструкции из натурального дерева ручной шлифовальной машинкой сильно на нее давить нельзя.

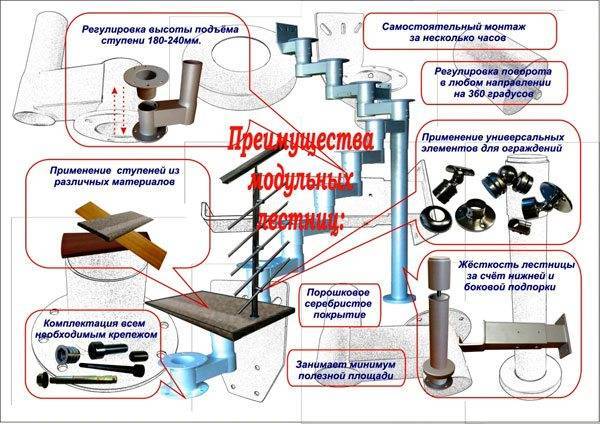

Современное производство модульных лестниц имеет ряд универсальных потребительских и эксплуатационных преимуществ.

Современное производство модульных лестниц имеет ряд универсальных потребительских и эксплуатационных преимуществ.

Есть у нашего народа мудрая поговорка, мол, одним прыжком на верху лестницы не окажешься. Так и изготовление самой ступенчатой конструкции, о которой говорится в данном народном фольклоре, состоит из определенных этапов, которые надо правильно и грамотно преодолеть в соответствии с ГОСТ и СНиП, чтобы на выходе получить не только красивое, но надежное и безопасное в эксплуатации изделие.

Краткий алгоритм такого процесса следующий:

  1. Обмер или задание размеров пространства будущей лестничной клетки, места, где будет расположен лестничный марш.
  2. Выбор строительного материала, формы и типа лестницы, крепежа.
  3. Проектирование и расчет всего лестничного сооружения и его составных элементов, с составлением пространственных схем, эскизов и чертежей для производственников.
  4. Непосредственное производство лестницы, ее элементов, ограждения и их монтаж на месте.

Сейчас большую популярность набирает промышленное или мелкосерийное изготовление и монтаж по месту уже готовых элементов, и модулей лестничной конструкции, с применением регулируемых, например, по высоте и направлению, узлов крепления.

Обратите внимание!
На всех участках и этапах данного творческого и производственного процесса, в первую очередь надо не забывать и следовать требованиям и рекомендациям строительных документов, стандартам, нормам и правилам.

Документы, которые надо знать и применять в производственном процессе

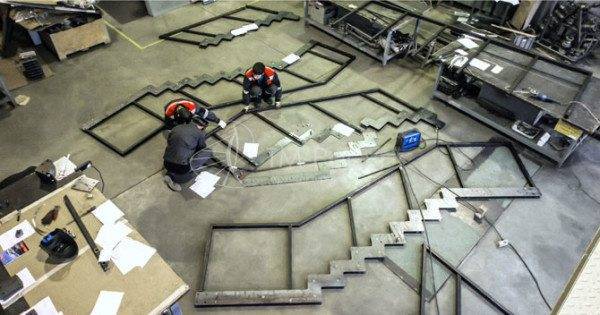

Фото: сборка косоуров с ограждением из профильной трубы на производственной площадке.

Фото: сборка косоуров с ограждением из профильной трубы на производственной площадке.

Итак, помним, что требования к лестницам на производстве должны соответствовать действующим нормативным строительным документам.

Обратите внимание!
Когда домашние мастера проектируют и строят аналогичные сооружения своими руками, они так же должны знать и учитывать в своей деятельности настоятельные рекомендации СНиП, ГОСТ, НПБ, ведь удобство и безопасность использования своих творений – прежде всего.

Различие материалов (дерево, металл, стекло, полимеры) при создании лестничных маршей и конструкций, при котором применяется и клейка, и сварка и ряд других технологий, подразумевает соответствие такого производственного процесса требованиям большому перечню регламентирующих строительных документов. Рассмотрим все производства лестниц, их элементов и применяемые на них технологии, так сказать, на фоне нормативной документации.

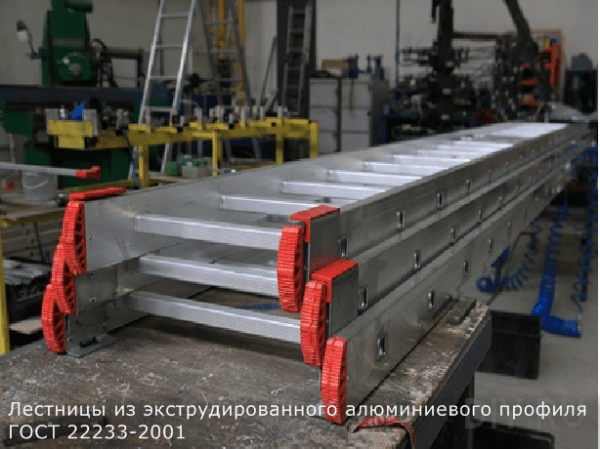

Автоматизированное производство алюминиевых лестниц из отечественного материала (ГОСТ 22233 – 2001) на импортном оборудовании, сертифицированном по европейскому стандарту EN 131.

Автоматизированное производство алюминиевых лестниц из отечественного материала (ГОСТ 22233 – 2001) на импортном оборудовании, сертифицированном по европейскому стандарту EN 131.

Перечислим основные строительные нормы, правила, стандарты и наставления, которым должно соответствовать производство лестничных маршей, конструкций, их ограждений с кратким анонсом их содержания.

Документ по пожарной безопасности, который должен соблюдать производитель

СНиП 21 – 01 — 97 – в этих нормах и правилах вы узнаете про пожарно-техническую терминологию и классификацию лестниц и лестничных клеток, их характеристики огнестойкости, а главное требование к таким строительным конструкциям, их ограждениям с точки зрения пожарной безопасности и возможной эвакуации по ним людей. Все это должны учесть проектировщики, производственники и строители.

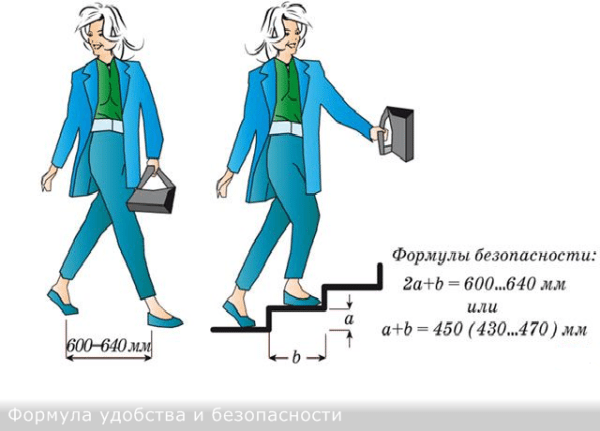

Строя лестницу, рассчитывая ее элементы (ступень, подступенок), используйте общепринятую формулу безопасности и ее удобства эксплуатации.

Строя лестницу, рассчитывая ее элементы (ступень, подступенок), используйте общепринятую формулу безопасности и ее удобства эксплуатации.

Чтобы не было проблем с технадзором по лестничным ограждениям

ГОСТ 25772 – 83 – в данном государственном стандарте читайте, внимайте, и главное применяйте на производственной практике рекомендации по требуемым типоразмерам стальных ограждений лестниц и их площадок, знакомьтесь с их видами и типами (по назначению, по заполнению каркаса) и соответствующими обозначениями.

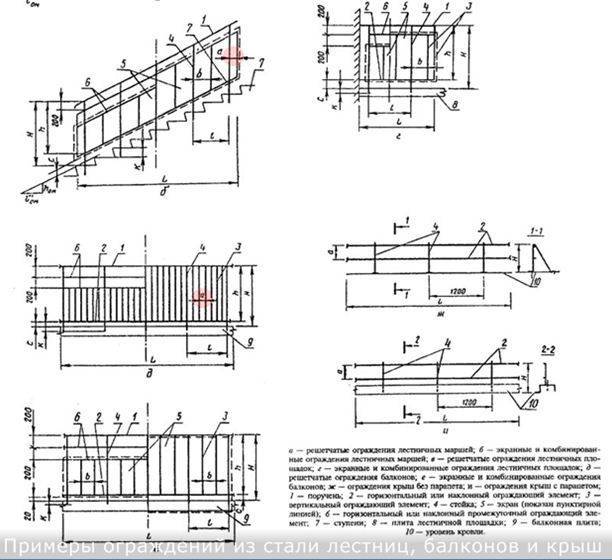

Производство лестничных сооружений из металла, из дерева, из железобетона с ограждениями предусматривает в соответствии с ГОСТ их разное каркасное заполнение – решетчатое, экранное и комбинированное.

Производство лестничных сооружений из металла, из дерева, из железобетона с ограждениями предусматривает в соответствии с ГОСТ их разное каркасное заполнение – решетчатое, экранное и комбинированное.

В этом же документе найдете таблицу предельных расстояний между балясинами, в зависимости от типов ограждения из стали. По предельным нагрузкам, которые должны выдерживать ограждения, данный стандарт советует производителям обратиться к СНиП 2.01.07 – 85.

Производство металлических лестниц и перил из металла,по соответствию материала для них и правил их сварки необходимо сверять, как и настоятельно рекомендует рассматриваемый ГОСТ, соответственно с СНиП II — 23 — 8 и СНиП III — 18 — 75.

Документ для производства лестничных ЖБИ

ГОСТ 8717.0 — 84 – представлена нормативная информация для производства внутренних и внешних лестниц из бетона (железобетона) по сплошному основанию.

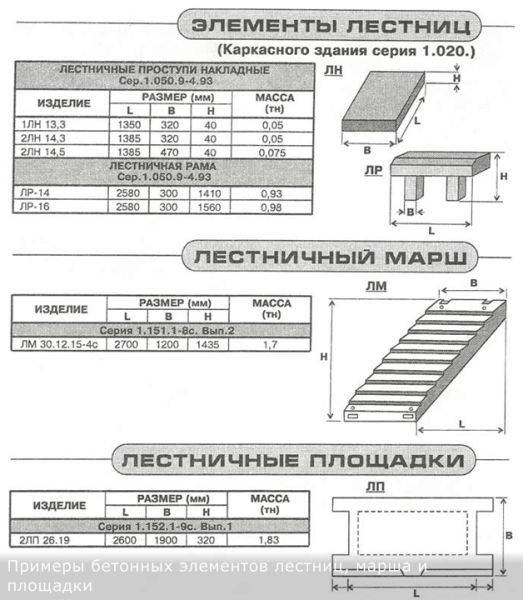

Примеры типоразмеров и массы железобетонных изделий.

Примеры типоразмеров и массы железобетонных изделий.

В данном стандарте, рассматриваются:

  • весовые характеристики (масса) и типоразмеры различных типов, марок бетонных (железобетонных) ступеней;
  • ориентировочный расход материалов при их производстве;
  • методы их испытания, контроля и приемка по прочностным показателям таких ЖБИ.

Дана краткая инструкция — рекомендация по креплению к закладным изделиям в ЖБИ ограждений и косоуров.

Покрытие по дереву и по ГОСТ

ГОСТ 24404 – 80 – этот стандарт для финишного этапа производства, когда лестничные изделия из древесины покрывают лакокрасочными материалами (ЛКМ).

В нем представлена следующая полезная информация для производителей:

  • инструкция по визуальному контролю качества исполнения лакокрасочных работ;
  • допуски и нормы для покрытий классов с I по V.

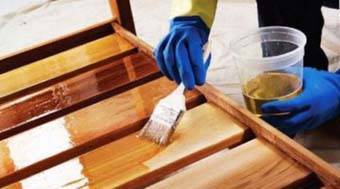

Правильно будет закончить производство деревянных лестниц, которые сделаны из натурального дерева отделкой маслом, лаком, которые защитят, но и сохранят его природную естественность

Правильно будет закончить производство деревянных лестниц, которые сделаны из натурального дерева отделкой маслом, лаком, которые защитят, но и сохранят его природную естественность

В ГОСТ определена классификация покрытия деревянного изделия ЛКМ:

  • по его внешнему виду (по оптическим свойствам – прозрачные, непрозрачные, а по степени блеска – матовые, глянцевые покрытия);
  • по условиям эксплуатации – стойкие к воздействию внешних климатических факторов или в особых средах.

Обратите внимание!
Вариантов финишной производственной отделки деревянных лестниц и перил разными покрытиями много: защита — маслами, лаками; тонировка — морилками, лаками цветовых гамм; применение метода обжига; искусственное старение способом патинирования; обычное окрашивание красками – выбор за вами.

Клеим и гнем, и тоже по ГОСТ

ГОСТ 20850 – 84 – стандарты данного документа следует учитывать при изготовлении клееных лестничных комплектующих элементов и лестниц и ограждений, возводимых из гнуто-клееных конструкций.

Технология монтажа винтовых и спиралеобразных разновидностей лестниц с помощью кондукторов, с типоразмерами под лестничную конструкцию, и закрепляющих струбцин.

Технология монтажа винтовых и спиралеобразных разновидностей лестниц с помощью кондукторов, с типоразмерами под лестничную конструкцию, и закрепляющих струбцин.

Цена лестницы, произведенной из гнуто-клееного шпона (или цельной древесины), высокая, проектирование и расчет ее сложен. Хотя, конечно, на выходе получается очень эксклюзивная, красивая и престижная продукция.

В общем, прежде чем браться осваивать своими руками такое производство лестниц, надо объективно оценить свои навыки, опыт, возможности со своими архитектурно-дизайнерскими потребностями и желаниями. Хотя, как говорил Леонардо Да Винчи: «Любое препятствие преодолевается настойчивостью».

Внимание!
Производство винтовых лестниц и других криволинейных конструкций маршей налаженное, например, с помощью использования технологий холодно-клееного гнутья процесс очень трудоемкий, сложный, требующий дополнительной оснастки (кондукторов), струбцин и больших производственных площадей.

Нормы и правила изготовления деревянных лестниц

СНиП II – 25 – 80 – строительные нормы и правила по изготовлению деревянных конструкций, которые помогут на производстве деревянных маршей и более сложных лестничных конструкций:

  • узнать нормативные указания по проектированию лестничных конструкций из древесины, в том числе клееных и гнутых;
  • выбрать нужный материал из дерева, исходя из их характеристик;
  • грамотно и профессионально произвести расчет элементов лестниц из дерева и их соединений;
  • узнать в приложениях к документу нужные исходные данные для расчета.

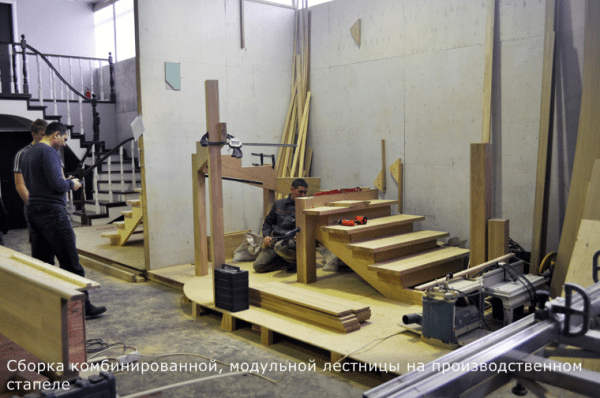

Сборка на производственном стапеле комбинированной конструкции из дерева - марша и лестницы на хребтовом центральном косоуре.

Сборка на производственном стапеле комбинированной конструкции из дерева — марша и лестницы на хребтовом центральном косоуре.

Универсальный документ, обязательный для всех производств

СНиП 3.03.01-87 – это действительно универсальные нормы, правила для всех производителей, делающих разные типы лестниц и их ограждения, применяющие при этом различные технологии.

В этом строительном документы даны так же общие указания, полезные при монтаже разных типов лестничных конструкций:

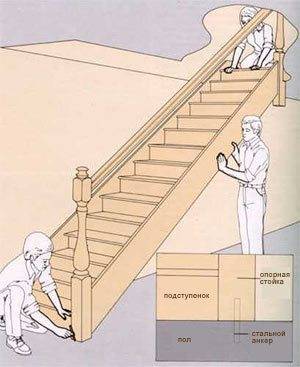

Изготовленные элементы лестницы и перила надо еще грамотно собрать и надежно скрепить, на производственной площадке или на месте установки.

Изготовленные элементы лестницы и перила надо еще грамотно собрать и надежно скрепить, на производственной площадке или на месте установки.

В пункте 8 приведены общие положения по организации сварочных работ, которые часто используются при производстве металлических лестниц и перил. В общем, действительно универсальный документ.

Обратите внимание!
Если, например, в целях экономии, собираетесь своими руками собирать приобретенные у производителя комплектующие элементы лестниц и перил, не имея достаточных навыков и опыта, детально следуйте прилагаемой инструкции по сборке или получите исчерпывающую консультацию у его представителя, используйте только рекомендуемый ими крепеж.

Дополнительную информацию по теме можно получить, посмотрев видео в этой статье.

Выводы

Все этапы и технологии изготовления лестниц, ограждений, их финишная обработка и последующий монтаж должны соответствовать действующим строительным документам (ГОСТ, СНиП).
