Лестница на косоуре: проект, выбор материала. Варианты изготовления несущей балки. Особенности ступеней и балюстрады

X

Многоуровневые квартиры и частные загородные дома в несколько этажей перестали быть экзотикой. Для перемещения между ярусами в них применяются лестницы самых разнообразных компоновок. Это и классические конструкции с прямыми и поворотными маршами, и винтовые и ряд других.

Лестница с опорой на косоур – одно из таких своеобразных и интересных технических решений. Ее вид отличается от иных схем воздушностью и легкостью.

Фото лестницы на косоурах в частном доме

Фото лестницы на косоурах в частном доме

Проектирование и изготовление такой лестницы процесс сложный и требующий знаний и опыта. Составить собственное мнение относительно него по описаниям непросто. Видео в этой статье наглядно продемонстрирует все этапы этого процесса. Это поможет формированию точного представления о порядке действий работников, а выполнение последовательности из отдельных операций позволит получить необходимые навыки.

Подробная инструкция к видеоматериалам позволяет разобраться во всех нюансах и изготовить эту конструкцию своими руками. Даже неопытный мастер с минимальными навыками металлообработки или работы с древесиной может воплотить такую схему в материале своими руками. Весь процесс условно можно разбить на несколько этапов и начинать следует с исследования места установки лестницы.

Расчетно-проектные работы

Если строго придерживаться заведенного в строительной отрасли порядка, то начинать следует с составления технического задания. Расчет лестницы на косоурах производится в соответствие с требованиями СНиП IV-14-84, ГОСТ 23120-78 и ГОСТ 8717.0-84, а также других руководящих документов. В техническом задании определяются исходные условия для проведения расчетов и проектирования.

Конструктивные элементы лестницы на косоурах

Конструктивные элементы лестницы на косоурах

На практике при возведении строений такой документ естественно не оформляется по всем правилам. Однако самые необходимые данные для расчетов определяются и с достаточно высокой точностью.

Речь идет о таких сведениях как:

  1. материал лестницы: металл, дерево (порода), железобетон или их комбинации;
  2. общая высота лестницы;
  3. взаимное положение верхней и нижней площадки;
  4. общую ширину конструкции;
  5. угол наклона косоура и высоту подступенка;
  6. несущая способность материала в местах крепления силовых конструкций и тому подобное.

Опыт показывает, что таких данных вполне достаточно для проведения вычислений по геометрии и прочностным характеристикам сооружения.

Дополнительно выполняется расчет лестничного косоура на зыбкость и устойчивость. Математический аппарат подобных операций достаточно сложен и требует большого количества справочных коэффициентов. Такие вычисления могут производиться как вручную, так и с использованием специального программного обеспечения. Профессиональные приложения сложны для неопытного пользователя, но в сети можно найти и простенький софт.

Пример расчета лестничного марша

Пример расчета лестничного марша

На этом этапе также производится оценка затрат на изготовление и установку лестницы. Калькуляция составляется с учетом стоимости необходимых материалов и оплаты труда привлеченных специалистов. Дополнительные издержки могут возникнуть при закупках или аренде инструмента. Окончательная цена конструкции может быть уменьшена, если вся или по крайнее мере большая часть работ будет выполняться самостоятельно.

Выбор материала для элементов конструкции



Большое значение при изготовлении строительных конструкций имеет материал. Одним из самых технологичных и простых в обработке является древесина. Она обладает невысоким удельным весом, большой механической прочностью и очень интересной фактурой. Деревянная лестница на косоурах имеет достойный вид и способна украсить квартиру или дом с авторским оформлением в классическом английском стиле.

Этот материал хорошо поддается шлифовке и полировке. Применение современных грунтовок и лаков делает его невосприимчивым к воздействию влаги. Деревянные лестницы на косоурах могут быть изготовлены самостоятельно в домашней мастерской.

Для выпиливания заготовок и черновой обработки не нужны узкоспециализированные инструменты. Доводка деталей осуществляется шлифовальными машинками и наждачной бумагой разной зернистости.

Полезный совет!
Для придания лестнице из дерева необычного вида может быть использована новейшая технология ультрафиолетовой полимеризации защитного декоративного покрытия.
Суть ее состоит в том, что на подготовленную поверхность наноситься специальное масло.
Оно подвергается кратковременному облучению, в результате которого образуется прочная и красивая пленка.
Это покрытие обладает высокой стойкостью и сразу готово к использованию по назначению.

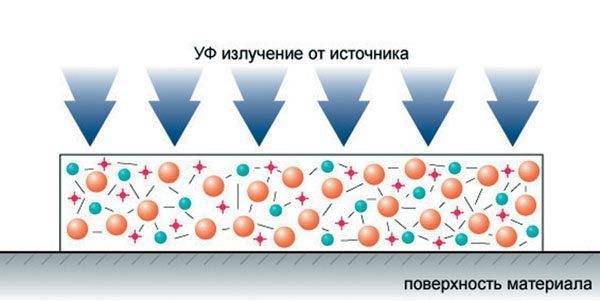

Процесс ультрафиолетовой полимеризации

Процесс ультрафиолетовой полимеризации

Как самостоятельно изготовить лестницу

Когда материал для строительных конструкций выбран, можно переходить к основной части технологического процесса.

Изготовление лестницы на косоурах своими руками начинается с подготовки и производства всех необходимых деталей и узлов:

  1. Косоур представляет собой несущую балку, концы которой крепятся к нижней и верхней площадке. По верху ее установлены подкосы для ступеней, при взгляде на эту конструкцию сбоку она напоминает гребень;
  2. Ступени лестницы – обработанные доски, закрепленные на косоуре и предназначенные для перемещения по ним людей;

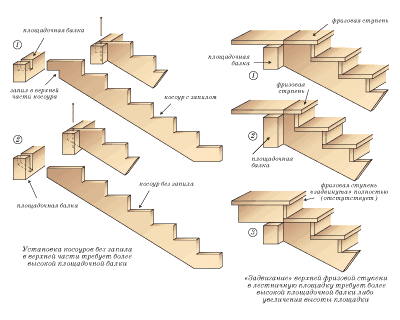

Варианты крепления косоуров и ступеней

Варианты крепления косоуров и ступеней

  1. Балюстрада или перила на таких лестницах крепится к ступеням и предохраняет человека от падений с высоты.

В зависимости от геометрических размеров и еще некоторых специфических параметров это сооружение может иметь особенности. В зависимости от количества несущих балок бывают лестницы на монокосоуре и с двумя несущими элементами. Первый вариант в частных домах и квартирах получил наибольшее распространение.

Разметка несущей балки

Разметка несущей балки

Варианты изготовления несущей балки

Лестница на монокосоуре имеет в своей основе силовую часть, изготовленную из цельного деревянного бруса или составную. В первом варианте зубья на балке выпиливаются при помощи электрической циркулярной пилы.

Для составной балки треугольники вырезаются отдельно и закрепляются на брусе с использованием шкантов и клея. Такое соединение при необходимости может разбираться для ремонта.

Лестница на косоурах из древесины

Лестница на косоурах из древесины

Лестница на одном косоуре из цельного бруса имеет более высокую стоимость изготовление. Для нее необходима заготовка толщиной не менее 50 мм и шириной не менее 300 мм. Такой брус можно выпилить только из очень крупного дерева. Потому использование цельной балки явление довольно редкое.

Составная конструкция проще в изготовлении: каждый треугольник выпиливается и обрабатывается по отдельности.

Важно!
При производстве косоура необходимо добиться максимально точной подгонки всех элементов.
Особое внимание уделяется фиксации элементов на основе.
Опорные площадки под ступени должны быть строго параллельными между собой.
Тогда при правильной установке лестницы они обеспечат горизонтальность плоскости каждой ступени.

Ступени и балюстрада – важные составляющие конструкции

Лестницы на косоуре имеют открытые проступки без подступенков, эта особенность их конструкции придает им легкости и изящества. Для производства ступеней используется доска толщиной в 50 мм и более ширина 250-300 мм, что касается дины, то она может быть разной. Этот показатель зависит от размеров проема и должен обеспечивать свободное перемещение человека.

Лестницы на центральном косоуре имеют только одну точку для закрепления ступеней, и она расположена посредине детали. Это соединение должно быть достаточно надежным и жестким. При этом сама ступень должна иметь достаточное сечение и прочность, чтобы при приложении нагрузки к любому ее краю не происходило ее деформации и прогиба. Каждый элемент после чистовой обработки тщательно шлифуется и полируется.

Лестница с двойным центральным косоуром

Лестница с двойным центральным косоуром

Изготовление ограждающих конструкций: балюстрад или перил – операция сложная и ответственная. Размеры этих элементов лестницы определяются проектной документацией, а форма должна отвечать стилистике оформления помещений. Материалом для них также является древесина, а для изготовления потребуется токарный станок. Заготовки проходят чистовую обработку и шлифуются.

Монтаж несущей балки и сборка лестницы

Перед установкой косоура необходимо убедиться в достаточной прочности обеих опорных площадок. При необходимости они укрепляются металлоконструкциями.

Лестница на центральном косоуре монтируется в такой последовательности:

  1. Производится установка и фиксация силовой балки, в качестве крепежа используются анкера или болтовые соединения. Для обеспечения достаточной прочности стыка могут использоваться дополнительные элементы;
  2. Установка ступеней осуществляется с применением шкантов и столярного клея, выполнение этой операции требует высокой точности;
Балюстрада и перила из дерева

Балюстрада и перила из дерева

  1. Монтаж балюстрады и перил может производиться как клеевым способом, так и с применением разъемных винтовых соединений. В первом случае снятие деталей для ремонта без их разрушения невозможно;
  2. После полной сборки и испытаний производится окончательная ее шлифовка и покрытие лаком.

Процесс изготовления и монтажа лестницы такого типа на этом можно считать завершенным. Косоурная конструкция не нуждается в процессе эксплуатации, в каком-либо специфическом обслуживании. Периодически потребуется обновление лакового покрытия на ступенях. Оно подвергается наиболее интенсивному износу.

Деревянная лестница косоурной конструкции

Деревянная лестница косоурной конструкции

Заключение

Деревянная лестница на косоурах своими руками изготавливается в течение нескольких недель. В процессе работы придется освоить несколько способов деревообработки. Самостоятельное изготовление деталей и сборка означает экономию средств. Само же сооружение будет неизменно привлекать к себе внимание изяществом и легкостью форм.
