Конструкция лестницы: устройство наружных, внутренних и приставных сооружений

X

В зависимости от целей, которые преследует строитель, конструкции лестниц, могут отличаться друг от друга, содержать базовые элементы, которые присущи именно данному виду и ни какому другому. Хотя надо сказать, что сама по себе несложна эта конструкция: лестницы на косоурах, на тетивах – все это названия за которыми кроются обычные и простые решения, которые можно спокойной соорудить своими руками и даже без привлечения специалистов. Конструкция лестницы на косоурах достаточно прочна и надежна.

Как именно все это происходит, расскажет наша инструкция.

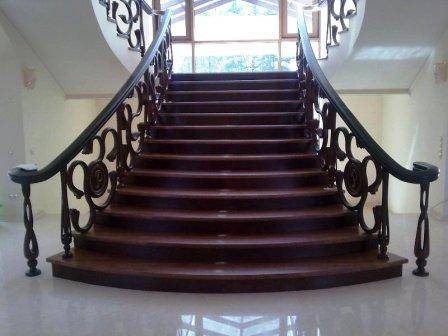

Фото изделия во всей красе.

Фото изделия во всей красе.

Общее — чем проще, тем нагляднее



В доме, бане, в любом помещении она будет востребованной.

В доме, бане, в любом помещении она будет востребованной.

Если освещать только классификацию лестниц, то уже можно написать курсовую работу. Конструкции лестниц имеют целый ряд делений, начиная от технических аспектов, используемых материалах и заканчивая градацией комфортности для поднимающегося по ней.

Но так как основная цель материала – практическое применение, то остановимся на нем.

Итак, подъемники могут быть:

  • Наружными. Имеется в виду входные лестницы, рассчитанные на несколько ступенек, основная функция которых обеспечить свободный доступ к входной двери и уровню первого этажа, который расположен выше уровня земли;
  • Внутренними. В данном случае количество и виды лестниц может быть неограниченным. Здесь все будет зависеть от: финансовых возможностей хозяев дома, площади, которую можно выделить под саму конструкцию, использованных материалов или их комбинаций;
  • Приставными. Как это ни странно, но и в этой номинации существует достаточное количество вариантов, которые позволяют выделить приставные лестницы в отдельный, самостоятельный вид.

Несколько слов о практической математической магии

На этом фото представлены практически все виды.

На этом фото представлены практически все виды.

Перед освещением этого вопроса хочется расставить точки над «и», и сделать два полезных дела: разобраться с терминами, а также с наклоном обычной лестницы.

Итак, начнем:

  1. О терминологии. Для лучшего восприятия материала хочется сказать, что существует два базовых понятия:
    • Проступь – это основа ступеньки, на которую ставится стопа поднимающегося человека;
    • Подступенок – это деталь равная по ширине высоте расстоянию одной проступи от соседней.

Наша справка!
Выделение именно этих терминов станет понятным чуть ниже.
Все остальные термины будут раскрываться в соответствующих главах по мере необходимости.

Удобство - это важно.

Удобство — это важно.

  1. Об угле наклона.
  • В те времена, когда существовало понятие парадная лестница, углы наклона были небольшими до 23 градусов. Такие лестницы назывались пологими, состояли из нескольких пролетов или маршей и имели, как правило, не менее одной площадки между маршами.
    Сами сооружения были достаточно надежны, изготавливались из камня, но имели и существенный недостаток – занимали слишком много места, что абсолютно непозволительная роскошь для современных домов.
  • В настоящее время угол наклона лестницы не желательно делать больше 45 градусов, хотя технически такая возможность не исключается, но в данном случае на первый план выходит эргономика и безопасность передвижения. Сейчас учитываются следующие нюансы:
    • Соотношение высоты подступенька и ширины проступи. В данном случае исчисляется угол наклона через его тангенс (хотя возможно изначально определиться с углом наклона и шириной проступи с тем, чтобы уточнить высоту подступенька);
    • Второй нюанс более интересен с практической точки зрения и, пожалуй, стоило бы его поставить на первое место, так как именно от этих показателей идет первичный расчет.
      Речь идет о рекомендуемых величинах для подступенка и проступи, а именно:

      • Подступенок не должен быть меньше 12 см и больше 20;
      • Проступь не должна выходить за рамки диапазона 20-40 см.
Чертеж - далеко не последнее дело в возведении.

Чертеж — далеко не последнее дело в возведении.

К сведению!
Данные градации вычислены экспериментальным путем и рассчитаны в соответствии с законами эргономики.
Допускаются и технически возможны другие величины для двух базовых элементов лестниц, но тогда вам придется забыть об удобстве и безопасности, что крайне нежелательно, особенно для семей, где есть маленькие дети.

Интересно знать!
Раз уж заговорили об эргономических выкладках, то весьма полезны будут математические выкладки для понятий обычный, комфортный и так далее.

Итак, переводим эпитеты на язык цифр:

  • Оптимальными являются ступеньки, у которых соотношение подступенька к проступи определяется соотношением 17 к 29 см;
  • Экономный вариант – соотношение равно 19 к 22.5 см;
  • И, наконец, комфортные условия рассчитываются при соотношении 13 к 32 см.

Исходя из правила тангенсов, вы сможете спокойно рассчитать угол наклона лестницы и совместить его с вашими возможностями.

  • Существуют еще несколько рекомендованных величин, которые также стоит учитывать при проведении расчетов на строительство лестниц:
  • Рассчитано, что две величины подступенька вместе с шириной проступи не должны превышать 63 см;
  • Считается безопасным ступенька, если сумма двух базовых величин (высоты подступенька и ширины проступи) равна 46 см;
  • Удобной ступенькой является та, в которой разница между базовыми шириной и высотой равна 12 см.

В данном случае очень желательно на этапе планирования полностью представить себе не только внешний вид данной формы, но и рассчитать основные параметры ступенек исходя из представленных выкладок.

Помните!
Какая бы ни была конструкция – лестница должна быть безопасной.

Наружные лестницы

Это скорее исключение, чем правило.

Это скорее исключение, чем правило.

В данном случае предполагается использование двух техник:

  • Установка готовых железобетонных конструкций необходимого размера. Здесь все просто марши заказываются и монтируются на месте. Это методика имеет ряд недостатков и используется крайне редко, только если коттедж имеет подземный паркинг и входная дверь находится значительно выше уровня земли.
  • Второй вариант наиболее интересный, предполагает использование нескольких технологических приемов, разных основных и отделочных материалов. В общем, всего того, что предполагает фантазию.

В этом случае допускаются различные формы ступенек, но уменьшают их количество, зато можно не беспокоиться и сделать нормальные и удобные ступеньки, которые позволят не только подняться к входной двери, но и в случае необходимости занести груз.

Внутренние лестницы

Это достаточно простая лестница.

Это достаточно простая лестница.

В этой иерархии вариантов может быть очень много, еще большее количество возникнет при комбинаторных решениях и применениях различных материалов. В нашем эссе мы раскроем три базовых техники, а вот как их применить и какие материалы использовать решайте сами.

Итак:

  • Конструкция лестниц из дерева на косоурах;
  • Конструкция деревянной лестницы на тетивах;
  • Конструкция винтовой лестницы на дачу или в малогабаритную прихожую.
  • Лестница из дерева на косоурах. Как мы и обещали, значение некоторых терминов мы раскроем в соответствующих главах. Косоуры — это несущие балки или доски, которые располагаются либо параллельно друг другу, либо в центре (если это одна балка) и являются несущими, в них сделаны распилы лесенкой.
    Для такой конструкции используются доски или брусья. При этом доски крепятся друг к другу с таким расчетом, чтобы принимающая нагрузку часть была не менее 100 мм, а высота бруса от 100 – 120 мм, до 150 мм.
    Технология сборки достаточно проста:

    • В балке (готовой или образованной) готовятся уступы под подступеньки и проступи из расчета что проступь должна нависать над оконечностью предыдущей на 3-5 см;
    • Сборка начинается снизу и заканчивается вверху. Сначала устанавливаются подступеньки, затем проступи.
То, что на косоурах.

То, что на косоурах.

Обратите внимание!
Такая конструкция может вполне обойтись и без подступенков, при этом изменяется только внешний вид изделия.

  • Аналог на тетивах.
    Тетивы это тип креплений, при которых ступеньки вставляются в специально подготовленные пазы. Технически эта конструкция считается более сложной.
    И вот почему:

    • Во-первых, сборка лестницы осуществляется отдельно, а затем крепится на месте;
    • Во-вторых, на несущих балках или досках предусмотреть и сделать необходимые пазы, так как крепление гвоздями или саморезами ступенек не допускается;
    • В-третьих, такая конструкция может со временем подвергаться деформации за счет рассыхания древесины, поэтому необходимо предусмотреть дополнительные скобы или штыри с гайками и резьбой для крепления.

А технология исходя из вышеуказанного, следующая:

  • Доска несущая устанавливается под необходимым углом и размечается таким образом, чтобы в ней возможно было изготовить необходимые пазы под крепления как подступеньков, так и проступей;
  • Готовятся пазы и ступеньки вставляются по принципу «ключ в замок»;
  • С наружной стороны конструкция усиливается досками такими же, как и те, в которые вставлены ступеньки;
  • В двух, трех местах конструкция поджимается металлическими скобами или штырями с гайками для гарантированной крепости.
  • Винтовые аналоги.
Винтовой аналог – красиво, надежно, экономно.

Винтовой аналог – красиво, надежно, экономно.

Винтовая лестница решение не просто интересное, но и экономное, оно занимает мало места, но придает интерьеру определенную изюминку и даже таинственность.

Хотя сама конструкция достаточно проста и состоит из двух или трех элементов:

  • Центрального штыря, как правило, металлического;
  • Непосредственно ступеней, которые могут быть деревянными, но опоры для них часто делают из металла;
  • Третий вариант не обязателен, но все же интересен – это ограждение.

В технологии сборки такой конструкции необходимо помнить, что полный виток совершают 17 ступеней, 18 располагается уже над первой. А высота ступеньки составит от 15 до 18 см.

Примечание!
Все конструкции деревянных лестниц своими руками можно сделать.
Единственный момент, на который стоит все же обратить внимание.
Это безопасность и прочность всей конструкции.

Приставные помощники

Поставил и взобрался.

Поставил и взобрался.

И даже здесь можно выделить несколько видов лестниц. Однако не будем мы вдаваться в эти тонкости.

Упомянем только, что существуют стационарные приставные лестницы и переносные:

  • Из стационарных аналогов достаточно интересна пожарная лестница. Конструкция пожарной лестницы достаточно проста: две длинные металлические балки, которые могут быть представлены и уголками и трубами с квадратным сечением и многочисленные поперечные фрагменты.
    Крепление элементов осуществляется сваркой (реже с помощью болтов), крепление к стене сваркой всей конструкции к металлическим костылям, вбитым или вмурованным в стену (иногда используются анкерные крепления).
  • Переносные лестницы – это многочисленные стремянки, несколько секционные и самые простые лестницы, предназначенные для хозяйственных работ и работ в саду.

В заключение

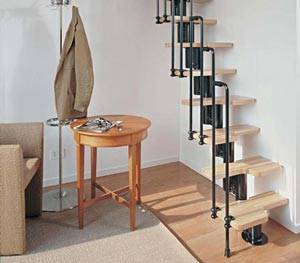

Это тоже путь вверх.

Это тоже путь вверх.

Лестница это не просто подъемник из одного уровня в другой, это вполне самостоятельный архитектурный элемент, имеющий и стиль, и предназначение. Видео в этой статье подготовило свое видение темы.
