Расчет ступеней лестницы: как рассчитать проступь и подступенник, забежные ступени, ширину и количество ступеней

X

Лестницы — серьезные конструкции, требующие тщательных расчетов согласно существующим нормам и правилам. Так как лестницы доставляют нас иногда на довольно большую высоту, они должны быть максимально безопасными.

А, исходя из того, что движение при подъеме по ним заставляет нас затрачивать в два раза больше энергии, чем перемещение по горизонтали, к комфортности лестниц тоже предъявляются определенные требования.

Если правильно рассчитать количество ступеней, то и подниматься по такой лестнице будет удобно

Если правильно рассчитать количество ступеней, то и подниматься по такой лестнице будет удобно

Готовые изделия – дорогие изделия

Стандартные лестничные марши, ступени и площадки массового производства выпускаются согласно ГОСТам на соответствующие конструкции. Индивидуальные изделия проектируются и рассчитываются профессиональными работниками с соответствующей квалификацией.

Безусловно, не надо быть гением, чтобы понять, что цена на их услуги завышается в несколько раз, в зависимости от известности организации и сложности выбранного проекта. Конечно, если есть лишние деньги, то почему бы и не воспользоваться такой услугой, но в случае со скромным бюджетом любая «копейка» ощутима.

Именно поэтому мы поговорим о том, как расчитать ступени для лестницы, возводимой своими руками– чтобы сэкономить на качественные материалы и декоративную отделку.

Виды лестниц и расположение ступеней

Виды лестниц и расположение ступеней

Параметры лестниц



Перед тем как рассчитать ступени лестницы, разберемся с определениями, с которыми нам придется оперировать:

  • Глубина ступени (проступь).
  • Высота ступени (подступенник)- расстояние между ступеньками лестницы. Данный элемент не является обязательным для нашей конструкции, чаще он выполняет декоративную роль, нежели влияет на прочность лестницы.
Если подступенник используется, то запомните – устанавливается он первым, проступь крепится после него

Если подступенник используется, то запомните – устанавливается он первым, проступь крепится после него

  • Ширина проступи.
  • Толщина — возникает при устройстве накладных изделий на основу из другого материала.
  • Количество ступеней в марше.

Расчет линейных размеров ступеней

Проступь и подступенник

Существует формула расчета ступеней лестницы для комфортного хода по ней. Практическим путем определено, что безопасность и удобство лестницы обеспечивает равенство суммы удвоенной высоты подступенника и глубины проступи со средним шагом человека. Длина шага человека передвигающегося по горизонтали в среднем составляет 600-650 мм.

Получаем формулу 2А + В =600-650 мм. Можно воспользоваться и более простой, легко запоминающейся формулой А + В = 450 мм +/- по обстоятельствам 20 мм, где А — расстояние между ступенями лестницы, В — глубина проступи.

Наглядный пример того, как могут располагаться ступени на лестнице

Наглядный пример того, как могут располагаться ступени на лестнице

Очевидно, что комфортная глубина проступи должна соответствовать длине ступни человека, для гарантированного опирания ноги всей стопой, то есть в диапазоне между 200 и 320 мм. Это усредненные величины. Рассчитывая вашу лестницу, принимайте во внимание физиологические особенности и пожелания вашей семьи – основных пользователей данной конструкции.

Но не отступайте намного от оптимальных параметров (подступенник от 150 мм, проступь 300 мм). Главный ориентир для вычислений – дети.

Очевидно, что по лестнице, изображенное на фото, подниматься придется с трудом, шаг будет сбит

Очевидно, что по лестнице, изображенное на фото, подниматься придется с трудом, шаг будет сбит

Совет!
Обладателям ступней большого размера, все же не стоит слишком увеличивать глубину проступи, так как, передвигаясь по такой лестнице легко сбиться с шага.
А при заужении ступеней затрудняется спуск.

Если, в силу, каких-то причин, невозможно устроить достаточно глубокую проступь, ее выполняют с нависанием над нижней поверхностью, нависание не должно превышать:

  • Для деревянных изделий 30 мм.
  • Для железобетонных 50 мм.

Другая уловка для повышения комфорта при передвижении по конструкции с неглубокими ступенями — удалить из конструкции подступенники. Это обеспечит дополнительное пространство для ног, как мы уже и говорили ранее.

В равной степени на удобство движения вверх – вниз оказывает влияние высоты подступенника. Поднимаясь по слишком высоким проступям, вы быстро утомитесь, а спуск доставит настоящий дискомфорт, по низеньким — вы рискуете сбиться и запутаться в собственных ногах с частыми шажками.

Все вышесказанное касается рядовых ступеней. При проектировании лестницы с забежными ступенями следует учесть, что глубина самой узкой части проступи не должна быть менее 100 мм, а нависание ее над предыдущей поверхностью не превышать 50 мм.

Для точного расчета забежных изделий придется поработать больше. Следует прорисовать все на бумаге, так как каждая проступь будет иметь индивидуальную конфигурацию и размеры.

Забежные ступени

Ниже инструкция вычерчивания забежных ступеней двухмаршевой лестницы с поворотом на 90 градусов:

  • Первым делом нарисуем круг с радиусом равным ½ ширины проступи (для подобных конструкций оптимально не менее 90 см).
  • Прочертим среднюю линию наших маршей через центр окружности под углом 45 градусов.
  • Разделим круг на сегменты по размеру поступи рядовых ступеней.
  • Теперь наносим вдоль средней линии два прямых участка лестничных маршей.
  • По внутреннему краю ступеней проведем линии АС и АВ, отступая примерно на известную нам ширину опор. От точки А будем прочерчивать векторы для расчета забежных ступеней.
  • Линии АВ и АС необходимо расположить так, чтобы узкая часть забежных ступенек вырисовывалась не менее 10 см, а дальняя, широкая в пределах 40 см.
  • Перемещая линии АС и АВ, для вычерчивания выкроек проступи, ширину по краям изделий можно слегка изменять, оставляя неизменной глубину проступи по центру.

Следуя этой схеме можно рассчитать забежные лестницы различных конфигураций.

Наглядный расчет забежных ступеней с использованием различных способов

Наглядный расчет забежных ступеней с использованием различных способов

К сведению!
Перед забежным фрагментом у подножия лестницы желательно устроить рядовую ступень (подиум), можно и не одну.
Это сделает восхождение более плавным и менее опасным.

Ширина ступеней

О ширине проступи (расстоянии от одного до другого ее края) стоит поговорить отдельно. Эта величина варьируется в зависимости от типа лестницы, места ее расположения и назначения.

Учитывая все условия, различают несколько видов:

  • Стандартной ширины (900-1000 мм). Это вариант обыкновенной конструкции для одновременного передвижения по ней одного человека, перемещения крупногабаритных предметов, к примеру, мебель.
  • Расширенная (1100-1250 мм). Все вышеперечисленные манипуляции на ней, конечно же, выполняются с большим удобством и комфортом.
  • Широкая (1500 мм). По такой лестнице свободно перемещаются два человека (возможно в разных направлениях), а поднять по ней можно без проблем даже рояль.
Полезная схема расчета количества и габаритов ступеней для винтовых конструкций

Полезная схема расчета количества и габаритов ступеней для винтовых конструкций

Количество ступеней

Перед тем как рассчитать количество ступеней лестницы, соберем необходимые первичные данные:

  • Решение о конструкции лестницы.
  • Высота этажа, то есть разница отметок пола первого и второго этажа (с учетом толщины покрывающего слоя-стяжки и напольного покрытия)
  • Планируемый угол наклона конструкции.
  • Высота ступени.

Важно!
Угол наклона для удобной и лестницы лежит в диапазоне 30-45 градусов по отношению к полу. Наклон, превышающий верхний предел делает передвижение по лестнице весьма затруднительным.
При значении свыше 50 градусов заставит вас спускаться только спиной вперед.
Уклон же менее 25 градусов делает устройство такой контракции нецелесообразным, в подобном случае можно обойтись плоским пандусом.

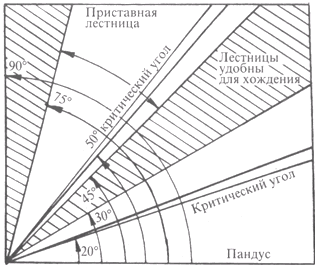

На данном рисунке обозначены допустимые углы наклона лестницы

На данном рисунке обозначены допустимые углы наклона лестницы

Теперь выполним нехитрый расчет количества ступеней лестницы:

  • Разделим высоту этажа на высоту одной проступи и получим необходимое количество ступеней в марше.
  • Через угол наклона и высоту этажа находим примерную длину марша.
  • Делением длины марша на количество ступеней определяем глубину проступи.

Совет!
При расчетах у вас может получиться не симметричное распределение, но расположение проступи должны быть с равной глубиной проступи.
Эту проблему можно решить, слегка подкорректировав длину лестницы, меняя угол наклона.
Если это не представляется возможным, оставьте ступень у подножия марша большего размера по отношению к остальным.

Как видите, нет ничего особенно сложного в том, как расчитать ступеньки для лестницы. Что касается винтовых изделий, тот тут все немного сложнее, но мы привели в статье схему расчетов, если следовать ей и той информации, что вы прочитали выше, можно возвести и более сложную конструкцию.

Вывод

Согласитесь, даже если вы на эти расчеты потратите 1-2 дня, то экономия в любом случае на вашей стороне, только представьте, что за готовый проект обычно просят несколько тысяч рублей. Безусловно, только последовательность и правильность всех действий приведет к положительному результату, но раз конструкция возводится своими силами, то у вас есть возможность корректировать размеры.

Чтобы результат не обманул ваших ожиданий, укажите на своем чертеже все размеры, которые только можно снять

Чтобы результат не обманул ваших ожиданий, укажите на своем чертеже все размеры, которые только можно снять

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
