Лестничные площадки и лестничные марши: таблицы габаритов, особенности ширины. Расчеты для частного дома

В современном строительстве все размеры лестничных площадок и маршей строго регламентируются Государственными Стандартами, утверждёнными ещё во времена существования Советского Союза и действующими доныне – это ГОСТ 9818-85. Это, в основном, касается железобетонных конструкций и их сборки, а также уклонов, размеров ступеней и так далее.

Ниже речь пойдёт о таких сооружениях и нормах, а также вам будет продемонстрировано видео в этой статье на эту тему.

Производится установка лестничных маршей и площадок
Производится установка лестничных маршей и площадок

Особенности площадок и маршей и требования к ним

Стандартные железобетонные марши
Стандартные железобетонные марши

При изготовлении и монтаже железобетонных конструкционных блоков для обустройства лестниц учитываются такие параметры, как длина, ширина, толщина, количество ступеней и их высота, а также прочностные характеристики готовых изделий. Помимо этого также учитываются параметры здания, где будет осуществляться их установка, поэтому их производство имеет разные габариты.

Таблицы габаритов ЛМ и ЛП

Для маркировки лестничных маршей используется аббревиатура ЛМ, а для лестничных площадок ЛП. После них идут цифры, указывающие на различия.

Маркировка лестничных маршей Соответствие (ГОСТ) Размеры в мм Масса в кг Объём в м3
ЛМ 19.12.09-5-д 9818 1860x1200x900 1440 0?576
ЛМ 19.13.5.09-5-д 9818 1860x1350x900 1620 0,648
ЛМ 19.13.09-5-д 9818 1860x1300x900 1560 0,624
ЛМ 22.09.10.5-5-д 9818 2160x900x1050 1250 0,5
ЛМ 22.10.10.5-5-д 9818 2160x1000x1050 1390 0,556
ЛМ 28.10.13.5-5-д 9818 2760x1000x1350 1760 0,704
ЛМ 28.12.5.13.5-5-д 9818 2760x1250x1350 2200 0,88
ЛМ 19.12.5.09-5-д 9818 1860x1250x900 1500 0,6
ЛМ 22.10.5.10.5-5-д 9818 2160x1050x1050 1460 0,584
ЛМ 22.11.5.10.5-5-д 9818 2160x1150x1050 1595 0,638
ЛМ 22.1110.5-5-д 9818 2160x1100x1050 1525 0,61
ЛМ 22.12.5.10.5-5-д 9818 2160x1250x1050 1735 0,6928
ЛМ 22.12.10.5.-5-д 9818 2160x1200x1050 1655 0,666
ЛМ 22.13.10.5-5-д 9818 2160x1350x1050 1875 0?75
ЛМ 22.13.10.5-5-д 9818 2160x1300x1050 11805 0,722
ЛМ22.09.12-5-д 9818 2460x900x1200 1415 0,566
ЛМ 25.10.5.12-5-д 9818 2460x1050x1200 1685 0,674
ЛМ 25.10.12-5-д 9818 2460x1000x1200 1575 0,63
ЛМ 25.11.5.12-5-д 9818 2460ч1150ч1200 1845 0,738
ЛМ 25.11.12-5-д 9818 2460x1100x1200 1730 0,692
ЛМ 25.12.5.12-5-д 9818 2460x1250x1200 1965 0?786
ЛМ 25.12.12-5-д 9818 2460x1200x1200 1925 0,77
ЛМ 25.13.5.12-5-д 9818 2460x1350x1200 2125 0?85
ЛМ 25.13.12-5-д 9818 2460x1300x1200 2045 0,818
ЛМ 20.09.13.5-5-д 9818 2760x900x1350 1585 0,634
ЛМ 28.10.5.13.5-5-д 9818 2760x1050x1350 1850 0?74
ЛМ 28.11.5.13.5-5-д 9818 2760x1150x1350 2025 0,81
ЛМ 28.11.13.5-5-д 9818 2760x1100x1350 1935 0,774
ЛМ 28.12.13.5-5-д 9818 2760x1200x1350 2110 0,844
ЛМ 28.13.5.13.5-5-д 9818 2760x1350x1350 2375 0,95
ЛМ 28.13.13.5-5-д 9818 2760x1300x1350 2290 0,916
ЛМ 30.10.5.14-5-д 9818 2760x1050x1400 1850 0,74
ЛМ 10.10.14-5-д-2 9818 2760x1950x1400 1710 0,684
ЛМ 30.11.5.14-5-д-2 9818 2760x1150x1400 2025 0,81
ЛМ 30.11.14-5-д-2 9818 2760x1100x1400 1880 0,752
ЛМ 30.12.14-5-д-2 9818 2760x1200x1400 2115 0,846
ЛМ 30.09.15-5-д 9818 3060x900x1500 1750 0,7
ЛМ 31.10.5.15-5-д 9818 3060x1050x1500 2050 0,82
ЛМ 31.10.15-5-д 9818 3060x1000x1500 1945 0,778
ЛМ 31.11.5.15-5-д 9818 3060x1150x1500 2225 0,89
ЛМ 31.11-15-5-д 9818 3060x1100x1500 2150 0,86
ЛМ 31.12.5.15-5-д 9818 3060x1250x1500 2430 0,972
ЛМ 31.12.15-5-д 9818 3060x1200x1500 2325 0,93
ЛМ 31.13.5.15-5-д 9818 3060x1350x1500 2575 1,03
ЛМ 31.13.15-5-д 9818 3060x1300x1500 2530 1,012
ЛМ 34.10.5.17-5-д 9818 3360x1050x1650 2235 0,894
ЛМ 34.11.5.17-5-д 9818 3360x1150x1650 2445 0,978
ЛМ 34.12.17-5-д 9818 3360x1200x1650 2550 1,02
ЛМ 34.13.5.17-5-д 9818 3360x1350x1650 2825 1,13
ЛМ 37.09.18-5-д 9818 3660x900x1800 2085 0,834
ЛМ 37.10.5.18-5-д 9818 3660x1050x1800 2425 0,97
ЛМ 37.10.18-5-д 9818 3660x1000x1800 2320 0,928
ЛМ 31.11.5.18-5-д 9818 3660x1150x1800 2655 1,062
ЛМ 37.11.18-5-д 9818 3660x1100x1800 2550 1,02
ЛМ 37.12.5.18-5-д 9818 3660x1250x1800 2900 1,16
ЛМ 37.12.18-5-д 9818 3660x1200x1800 2775 1,11
ЛМ 37.13.5.18-5-д 9818 3660x1350x1800 3125 1,25
ЛМ 37.13.18-5-д 9818 3660x1300x1800 3015 1,206
ЛМ 19.09.09.-5-д 9818 1860x900x900 1080 0?432
ЛМ 19.10.09-5-д 9818 1860x1000x900 1200 0,48
ЛМ 19.10.5.09-5-д 9818 1860x1050x900 1260 0,506
ЛМ 19.11.09-5-д 9818 1860x11100x900 1320 0?528
ЛМ 19.11.5.09-5-д 9818 1860x1150x900 1380 0,552

Лестничные марши (ЛМ)

Маркировка лестничных маршей Соответствие (ГОСТ) Размеры в мм Масса в кг Объём в м3
ЛМП 43.11.15-4-1 ГОСТ 9818-85 44250x1050x1500 2500 1,0
ЛМП43.11.15-4-2 ГОСТ 9818 4250x1050x1500 2475 0,99
ЛМП 57.11.15-5р ГОСТ 9818 5650x1050x1500 2330 0,032
ЛМП57-11-14-5 Серия 1.050.1.2.в.1.2 5650x1150x1400 2200 0,9
ЛМП 60-11-17-5 ИИ-04-7 5980x1150x150 2600 1,04
ЛМП 60-11-17-5-3 ИИ-04-7 4790x1150x150 2,1 0,84
ЛМП 62-11-15 ГОСТ 9818 6200x1150x240 2450 0,98

Лестничные марши с площадкой (ЛМП)

Маркировка лестничных маршей Соответствие (ГОСТ) Размеры в мм Масса в кг Объём в м3
2ЛМФ 39-12-17-5 1.251.1-4 3913x1200x295 1290 0,52
2ЛМФ 39-14-17-5 1.251.1-4 3913x1350x1650 1420 0,568
2ЛМФ 3914-17-5y 1.251.1-4 3913x1350x1650 1243 0,5
2ЛМФ 42-14-18-5 1.251.1-4 4249x1800x1200 1530 0,612

Лестничные марши с фризовой ступенькой (ЛМФ)

Некоторые пояснения по маркировке: 27- длина; 11- ширина; 14- высота по вертикали; 4 – расчётная нагрузка.

Фото площадки с буквенным обозначением параметров
Фото площадки с буквенным обозначением параметров
Маркировка площадки Размеры площадки в мм Масса в тоннах
L (ширина) B (Длина) H (высота)
1ЛП 30-15-4 2980 1500 320 1,4
1ЛП 30-15В-4 3040 1600 320 2,4
1ЛП 30-18-4 2980 1800 320 2,9
2ЛП 22-12-4 2200 1300 320 1,035
2ЛП 22-12-4К 2200 1300 220 1,035
2ЛП 22-15 2200 1600 220 1,2
2ЛП 22-15-4 2200 1600 320 1,2
2ЛП 22-15-4К 2200 1600 320 1,2
2ЛП 22-18 2480 1900 320 1,37
2ЛП 22-18-4 2480 1900 320 1,37
2ЛП 22-18-4К 2200 1900 320 1,37
2ЛП 25-12 2500 1300 320 1,16
2ЛП 25-12-4 2500 1300 320 1,16
2ЛП 25-12-4К 2500 1300 320 1,16
2ЛП 25-12В-4К 2780 1300 320 1,16
2ЛП 25-15-4 2480 1600 320 1,345
2ЛП 25-15-4К 2480 1600 320 1,345
2ЛП 25-15В-4К 2500 1600 320 1,37
2ЛП 25-18-4 2500 1900 320 1,463
2ЛП 25-18-4МЛ 2500 1900 320 1,395
2ЛП 25-18-4МЛВ 2500 1900 320 1,47
2ЛП 25-18-4К 2500 1800 280 1,533
ЛП 1-26-18 2680 1860 160 1,942
ЛП 15-14 1385 1490 300 0,585
ЛП 1П 2820 1370 320 1,14
ЛП 1П1 2820 1370 320 1,14
ЛП 22-16 2680 1860 160 1,865
ЛП 22-15 2480 1600 320 1,15
ЛП 22-16-1 2440 1440 300 0,397
ЛП 24-14 2600 1150 250 0,775
ЛП 25-15-4К 2500 1600
ЛП 28-13 3040 1060 350 0,87
ЛП 28-15 3040 1260 350 0,98
ЛП 28-17 3000 1540 250 1,1
ЛП 30-13 3020 1330 200 1,148
ЛП 30-18 3020 1830 320 1,875
ЛП 30-18-1 3020 1830 320 1,875
ЛП 32-18 3180 1780 320 4,527
ЛПП 14-12В 1440 1200 240 0,5
ЛПП 14-13В 1440 1325 240 0,6
ЛПП 14-15В 1440 1475 240 0,6
ЛПП 15-1 0,413
ЛПП 15-15В 1540 1490 240 0,75
ЛПП 15-6 0,25
ЛПП 16-15В 1610 1490 240 0,775
ЛПФ 25-10-5 2500 990 350 0,9
ЛПФ 25-11-5 2500 1140 350 0,98
ЛПФ 25-13-5 2500 1290 350 1,075
ЛПФ 28-11-5 2800 1140 350 1,1
ЛПФ 28-13-5 3080 1290 350 1,195
ЛПФ 31-13-5 3100 1290 350 1,315
ЛПР 22-15К 2480 1600 320 1,2
ЛПР 22-18К 2480 1900 320 1,4
ЛПР 25-12 2780 1300 320 1,13
ЛПР 25-18 2500 1900 320 1,73
ЛПР 25-18 МЛА 2500 1900 320 1,395
ЛПР 25-18 МЛБ 2500 1900 320 1,4
ЛПР 25-18 МЛС 2500 1900 320 1,4

Лестничные площадки

Некоторые пояснения по маркировке: ЛП и ЛПС – лестничные площадки; 1ЛП – для маршей ЛМ типа; 2ЛП – ребристая площадка для ЛМ; ЛПФ – ребристая площадка для ЛМФ; ЛПП – ребристая площадка и п./площадка для ЛМП; ЛПР – ребристая площадка; К – консоль для опоры.

Особенности ширины

Параметры ширины: а) минимальная; б) стандартная; в) комфортная
Параметры ширины: а) минимальная; б) стандартная; в) комфортная
  • Помимо уклона и длины лестничные марши и лестничные площадки различаются по ширине, что имеет большое значение не только для удобства перемещения, но и для безопасности людей в экстренных ситуациях в момент срочной эвакуации. На изображении вверху вы видите три обусловленных параметра, где минимальный рассматривается в размере 60-80 см и рекомендуется только для малопосещаемых помещений; стандартный – от 90 до 120 см – рекомендован для повседневного использования; комфортный – от 125 до 150 см – для элитных жилых зданий и общественных помещений.
  • При проектировании домов застройщики обычно используют стандартную ширину маршей лестницы, в чём вы наверняка убеждаетесь ежедневно, заходя в подъезды разных жилых домов и большинства офисных и производственных зданий.
    Но такие лестничные марши и площадки порой сложно вместить в проект собственного дома – речь идёт не о материале, а о параметрах. Поэтому частный сектор больше известен узкими лестницами до 60 см, а иногда даже можно встретить пролёты по 50 см шириной, что крайне небезопасно в экстренных ситуациях.
Наиболее оптимальные параметры для площадок
Наиболее оптимальные параметры для площадок
  • В любом случае, устройство лестничных маршей и площадок должно совпадать по ширине, то есть, пролёт никоим образом не может быть шире, нежели площадка и то же правило действует, когда проектируются лестничные марши с полуплощадками. По высоте площадка может быть выше только на одну ступень, не более и такой же уровень перепада приемлем для двухуровневых площадок. В тех случаях, когда лестница без поворотов, то длина переходной плоскости должна быть не менее 60-64 см (средний шаг человека).
П-образная конструкция
П-образная конструкция
  • В большинстве случаев, когда проектируются лестничные марши с площадками в частном доме, проблема заключается в том, что приходится делать П-образную лестницу (с поворотом на 180⁰). А это означает, что при обустройстве конструкции нужно вместить две ширины плюс промежуток между ними, который, как минимум, получится 5-10 см – всё это требует определённого простора в помещении.
    Поэтому, в таких ситуациях часто идут на компромисс с удобствами и техникой безопасности, делая более узкие пролёты для экономии места в комнате.

Расчёты для частного дома

Удобство и безопасность эксплуатации связаны с углом наклона
Удобство и безопасность эксплуатации связаны с углом наклона
  • Когда производится монтаж лестничных площадок и маршей своими руками, вам в обязательном порядке нужно произвести расчёты по наклону и количеству ступеней. Так, оптимальный уклон, как правило, составляет 30⁰-35⁰, но при дефиците свободного места в доме его делают гораздо круче.

Предупреждение. Крутой уклон, каковым считается угол на 40⁰-45⁰ вполне допустим для жилых помещений, но свободно на нём себя чувствовать могут только физически крепкие, обладающие хорошим здоровьем люди.
Для среднестатистического человека, не говоря уже о детях и пожилых, инструкция советует обустраивать более пологие лестницы.

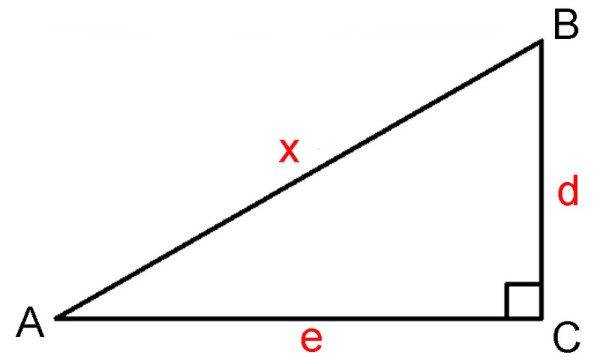

Расчёт ступеней можно произвести по методу прямоугольного треугольника
Расчёт ступеней можно произвести по методу прямоугольного треугольника
  • Давайте представим, что высота первого этажа 3м и нам нужно произвести расчет лестничного марша с площадкой. Тогда учитываем толщину пола на втором этаже и, допустим, она будет 0,2м, тогда общая высота составит 3,2м, и на этом промежутке мы установим 2 марша, высотой по 1,6м (площадку будет посредине). Для таких размеров нам удобно будет делать ступени по 16 см высотой – на каждый марш по 10 штук.
  • Теперь подбираем нужную ширину проступи и для этого будем отталкиваться от уже известной нам величины среднего шага человека, используя формулу 2hступени+dпроступи≈60≈64 см, тогда dпроступи получится от 28 до 32 см, но мы остановимся на 30-ти. Значит, отрезок AC у нас получится 30*10=3,0м.
  • Теперь нам нужно узнать длину косоура или отрезка AB, и для этого используем формулу d2+e2=x2=1,62+32=2,56+9=11,56. Но теперь извлекаем √11,56=3,4м, то есть, это будет длина косоура или тетивы лестницы. При расчёте площади, которую займёт лестница, не забывайте добавить длину площадки, например, (3,0+0,6)*(0,9+0,9+0,1)=6,84м2.
Деревянные перила
Деревянные перила
  • При строительстве на ограждение лестничных маршей и площадок распространяется ГОСТ 25772-83 (п. 1.2, 1.3), который предусматривает высоту перил не менее 0,9м вместе с поручнями. Для деревянных конструкций балясины должны устанавливаться по одной на каждую ступеньку, и на площадке, а также для ограждения второго этажа, шаг лучше сохранить таким же. В нашем случае он получится 30 см.

Совет. Чтобы вычислить длину поручней на маршах, можно использовать уже известную нам формулу d 2 + e 2 = x 2 , нарисовав прямоугольный треугольник нужного масштаба.

Заключение

При обустройстве лестницы её цена будет зависеть не только от количества материалов, но и от сложности производства. В статье был рассмотрен более простой вариант, с прямыми площадками, но есть также варианты с забежными поворотными ступенями.
