Лестница из металла своими руками. Уклоны и ступени, косоуры. Особенности винтовых конструкций

X

Пожалуй, изготовление лестниц из металла своими руками является наиболее простым и удобным в отличие от того же бетона или дерева. Но в этом случае, точно так же, как и в любом другом, необходимо знать основные принципы, от которых зависит безопасность и удобство таких конструкций. Сейчас мы обсудим основные правила, а также посмотрим видео в этой статье по данной теме.

Металлическая конструкция

Металлическая конструкция

Металлические лестницы



Ниже мы сосредоточимся не на самом процессе производства, то есть, на сварке и сборке, а обратим внимание на особенности и чертежи лестниц своими руками из металла, по которым вам не сложно будет собрать всю конструкцию. Нас в данном случае интересуют конструкции с косоурами или несущими балками, на которых располагаются ступеньки.

А также винтовые безкосоурные, которые чаще называют спиральными, так как винтовая конструкция может быть с косоуром и даже с промежуточными площадками.

Уклоны и ступени

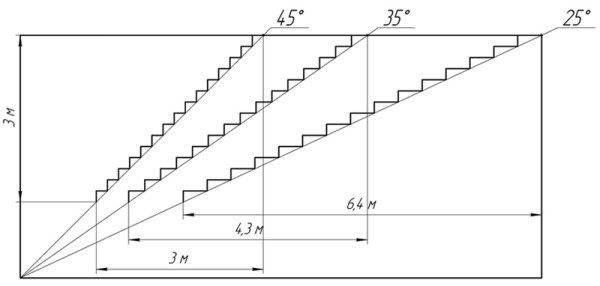

Расчёт уклона на спуске-подъёме

Расчёт уклона на спуске-подъёме

  • Наиболее часто применимыми для лестничных маршей являются уклоны от 25⁰ до 45,⁰ и мы сейчас научимся рассчитывать высоту ступеней для таких устройств. Но сразу следует упомянуть о том, что при наклоне от 40⁰ до 45⁰ подъём и спуск без проблем под силу только физически крепким людям, у остальных такие моционы вызывают отдышку. Такие лестницы лучше всего использовать для сообщения с малопосещаемыми помещениями и, как крайний вариант, для экономии жилой площади. Самым комфортным для маршей можно назвать уклон от 30⁰ до 35⁰.

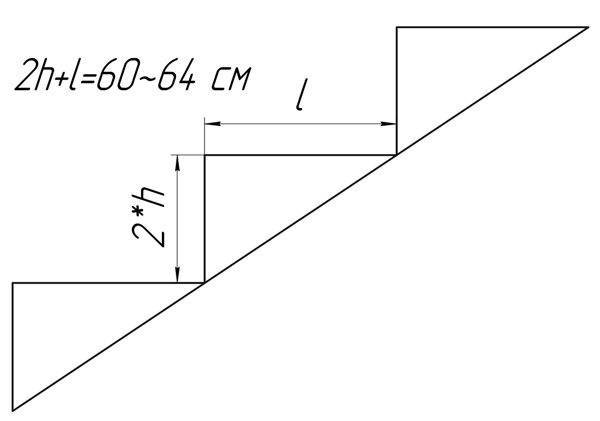

Расчёт высоты ступеней

Расчёт высоты ступеней

  • Для того чтобы рассчитать высоту ступеней, следует определить, что нужно человеку для удобства, а средняя длина шага индивидуума ростом 160-180 см составляет 60-64 см и это нужно взять за основу. Так, для расчёта ступеней применим формулу 2h+L≈60≈64 см, то есть, две высоты подступенка плюс ширина проступи должны составлять от 60 до 64 см, так вы получите наиболее комфортный подъём-спуск. Например, если высота ступени будет 16 см, то ширина проступи будет достаточной 29-31 см – 16*2+30=62 см.
Забежные ступени

Забежные ступени

Совет. Для того чтобы человек ощущал безопасность, его стопа должна находиться, как минимум на 70% на твёрдом основании, поэтому ширина проступи должна быть в среднем 25-30 см (можно больше). В тех ситуациях, когда необходимо сделать крутую лестницу (более 45⁰), у вас не получится сделать проступь широкой, поэтому можно использовать забежные ступени, где проступь будет нависать, но не более 5 см над нижней.

В тех случаях, когда нужно сделать приставную лестницу, то для удобства подъёма расстояние между перекладинами (щабелями) должно составлять половину среднего шага человека. То есть, инструкция требует, чтобы это расстояние было где-то в районе 30-35 см (см.также статью Приставные деревянные лестницы: самостоятельное изготовление).

Косоуры

Приставные деревянные лестницы: самостоятельное изготовление

Приставные деревянные лестницы: самостоятельное изготовление

  1. Пилообразная тетива;
  2. Тетива, сделанная из металлического листа;
  3. Зубчатое сечение;
  4. Швеллерная тетива;
  5. Коробчатое сечение косоура;
  6. Косоур из двутавра;
  7. Косоур без кронштейнов;
  8. Косоур с кронштейнами.
  • На схематическом рисунке, находящемся выше показано, как сделать лестницу из металла своими руками, а точнее, принцип сборки основания и какие для этого потребуются профили. В большинстве случаев для сборки конструкционной основы используется электросварка, а болты или больцы, применяются для других конструкций. Хотя, для косоурных металлических лестниц резьбные соединения могут быть использованы при монтаже перил, для балясин и поручней.
Косоур с гребёнкой

Косоур с гребёнкой

  1. Балка из швеллера;
  2. Проступи;
  3. Консоли для крепления проступей и подступенков (необязательно);
  4. Область крепления консолей;
  5. Область для крепежа проступей (сварка или больцы).
  • На косоуре лестницы, как правило, располагается гребёнка под ступени, то есть, к балке привариваются треугольные консоли из металлической полосы, уголка или полого профиля, а на них приваривается панели из листового металла, именуемые проступями. Подступенки в топких случаях делают из отделочных материалов – дерево или ламинат.

Совет. Если для металлических лестниц в доме проступи делаются из рифлёной листовой стали, то на улице для этого лучше использовать арматуру. Прутья привариваются с шагом 5-7 мм, чтобы между ними не задерживался утаптываемый снег.

Винтовые конструкции

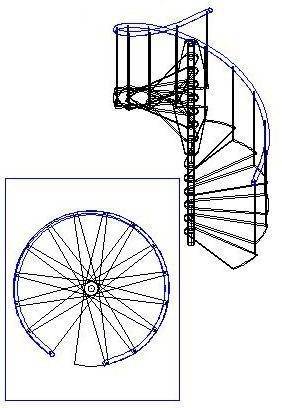

Схема расположения ступеней на винтовой лестнице

Схема расположения ступеней на винтовой лестнице

  • Средний диаметр такой конструкции составляет от 1,2 до 2,0м, но это диаметр, значит, ширина лестничного марша сократится более чем в два раза, то есть, минимальная ширина с учётом опорного столба и перил будет всего 50 см. Конечно, для прохода этого вполне достаточно, но здесь возникает проблема – проступи к столбу крепятся почти на одной линии, с минимальным сдвигом, а другой конец разворачивается веером. Поэтому получается, что винтовые лестницы из металла своими руками имеют более низкую пропускную способность.
Необходимая ширина лестничного марша

Необходимая ширина лестничного марша

<ulНорма ширины ступени лестницы, а также другие стандарты ее характеристик» href=»https://sdelai-lestnicu.ru/osobennosty/53-norma-shiriny-stupeni-lestnicy»>Норма ширины ступени лестницы, а также другие стандарты ее характеристик).
