Изготовление металлических лестниц: расчет нагрузки и габаритов. Обшивка ступеней деревом и устройство ограждений

X

В наши дни изготовление металлических лестниц стало особенно популярным. Из металла  делают чердачные, кровельные, пожарные, а также внутренние и прочие лестницы. Это объясняется их прочностью, надежностью и привлекательным внешним видом.

Имея определенные навыки работы с металлом, изготовить металлическую лестницу можно даже самостоятельно. Причем, в умелых руках эта конструкция может стать настоящим произведением искусства, способным украсить интерьер или приусадебный участок.

Металлическая лестница

Металлическая лестница

Конечно, вряд ли можно будет похвастаться идеальным выполнением первой работы, однако, последующее изготовление лестниц из металла будет куда более качественным. Далее мы поэтапно рассмотрим технологию изготовления таких лестниц.

Расчет лестницы



Итак, в первую очередь готовое изделие должно отвечать определенным требованиям:

  • Высокое качество.
  • Удобство и безопасность эксплуатации.
  • Долговечность.
  • Красивый внешний вид лестницы.
  • Компактность (если необходимо возвести внутреннюю лестницу в небольшом доме).

В соответствии с этими требованиями необходимо создать проект будущей лестницы. Существуют различные варианты конструкций:

  • на больцах;
  • на косоурах;
  • на тетивах;
  • с заделкой в стену;
  • винтовые;
  • лестницы на тросах.

Регулирует изготовление и монтаж металлических лестниц разных типов соответствующий ГОСТ для каждого подкласса, к примеру, ГОСТ 23120-78 распространяется на маршевые лестницы, площадки и ограждения.

Красивые лестницы – обзор деревянных и кованых творений

Красивые лестницы – обзор деревянных и кованых творений

Кроме того, в отдельных документах указаны требования к сварным швам, ограждениям лестниц и другим важным элементам. Конечно, при домашнем строительстве мало кто придерживается всех этих норм, но все равно следует помнить, что лестница является сооружением повышенной опасности. Поэтому отнестись к ее созданию следует с полной серьезностью.

Зачастую материалы лестницы комбинируют. Это позволяет облегчить конструкцию и придать ей более привлекательный внешний вид. Самыми распространенным являются деревянные лестницы, созданные на основе металлического каркаса.

Как рассчитать нагрузку и габариты

Лучше всего поручить расчет несущей способности конструкции профессионалам, которые смогут провести ее по всем правилам. Если имеется возможность произвести расчет самостоятельно,  то рекомендуется воспользоваться чертежами уже проверенных конструкций.

Лестница вначале разбивается на несколько отдельных элементов и после этого осуществляется  расчет на жесткость и прочность конструкции. В процессе эксплуатации лестницы подвергаются знакопеременным нагрузкам. Прогиб несущих элементов при этом не должен составлять более 1/400. Нагрузка на марши и площадки для жилых домов принимается условно как 300 кг/кв.м.

Параметры ступени лестницы должны удовлетворять требованиям следующей формулы: 2h + a = 0,6 – 0,64 м, где h – высота ступени, — ее ширина.

На фото - элементарная конструкция с деревянными ступенями

На фото — элементарная конструкция с деревянными ступенями

Помимо этого, ширины ступени должно хватать для постановки всей стопы. Как правило, данная величина составляет 200-320 мм. Угол подъема должен обеспечивать безопасность и удобство перемещения. Для жилых помещений он обычно составляет не более 45 градусов, правда, в своих домах этот показатель увеличивают, в целях экономии места.

Расчет металлической лестницы

Количество ступеней зависит от размера ступенек и угла наклона конструкции. Все ступеньки должны быть одинаковой высоты. Несоблюдение этого требования может привести к серьезным травмам, так как при передвижении по лестнице человек использует мышечную память.

Особое внимание следует уделить и ограждению, которое должно обеспечить полную безопасность при передвижении. Поэтому поручни необходимо делать высотой более 0,9 м. Чтобы исключить возможность падения под ограждение, необходимо также установить промежуточные  перекладины.

Рассчитав все размеры лестницы, можно подсчитать какое количество материала понадобится на ее создание. Цена материалов, перемноженная на их количество, позволит узнать стоимость изготовления металлической лестницы.

Если к работе над конструкцией будут привлекаться специалисты, то смета на изготовление металлической лестницы должна быть увеличена еще 15-25% от стоимости материала. Столько будет стоить работа.

Изготовление лестницы

Инструмент

Если вы решили сделать лестницу своими руками, то необходимо подготовить следующий набор инструментов:

  • Болгарка;
  • Электродрель;
  • Сварочный аппарат;
  • Ножовки;
  • Щетки для зачистки металла;
  • Угольники и уровни разной длины;
  • Гаечные ключи разных размеров;
  • Молотки;
  • Защитные очки;
  • Сварочная маска и перчатки.
Металлический каркас

Металлический каркас

Все перечисленные инструменты должен быть как минимум полупрофессионального, а лучше — профессионального уровня. Не стоит экономить на инструменте, так как это может не только усложнить  работу, но и привести к несчастному случаю.

Порядок работы

В качестве примера возьмем конструкцию, которая основывается на поставленных на ребра швеллерах размером 8-10. Для последующей обшивки могут быть использованы деревянные доски. Если лестница будет наружной, то для ступеней потребуются металлические листы с рельефом.

Также понадобится уголок для ограждения и арматура для выполнения опор проступей.

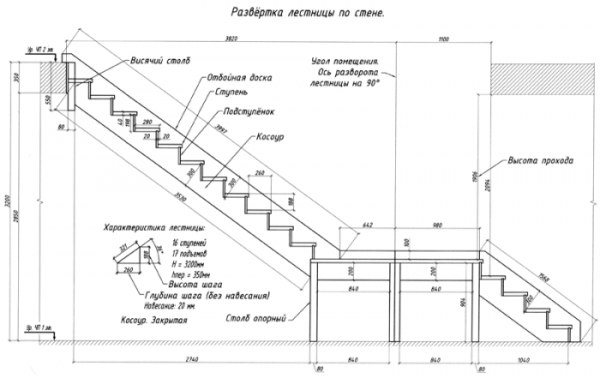

Схема элементарной лестницы

Схема элементарной лестницы

Инструкция выполнения работы выглядит следующим образом:

  • В первую очередь необходимо из арматуры сделать кобылки в соответствии с проектными размерами. Эти конгруэнтные друг другу опорные приспособления монтируются на балку.
  • К части кобылки, на которую будет ложиться ступень, необходимо приварить кронштейны для крепления.
  • Затем поставленный на ребро швеллер необходимо разметить и приварить к нему кобылки, соблюдая предельную точность.
  • Потом все элементы металлической лестницы необходимо собрать воедино при помощи электродуговой сварки.
  • Готовую конструкцию надо покрыть  защищающим от коррозии составом.

Совет! Чтобы достичь максимальной идентичности второго швеллера, его необходимо приложить к первому швеллеру, к которому уже приварены кобылки. При необходимости следует подкорректировать разметку, так как изготовление лестницы из металла требует предельной точности.

В качестве опорных деталей для крепления ступеней можно использовать стойки сваренные из швеллера или металлические уголки, приваренные к несущим балкам.

Совет! Если лестница имеет стандартную ширину марша, то для ее устройства достаточно две тетивы или косоура. Для Более широких конструкций надо добавить еще одну или две балки, чтобы обеспечить необходимую прочность и жесткость конструкции.

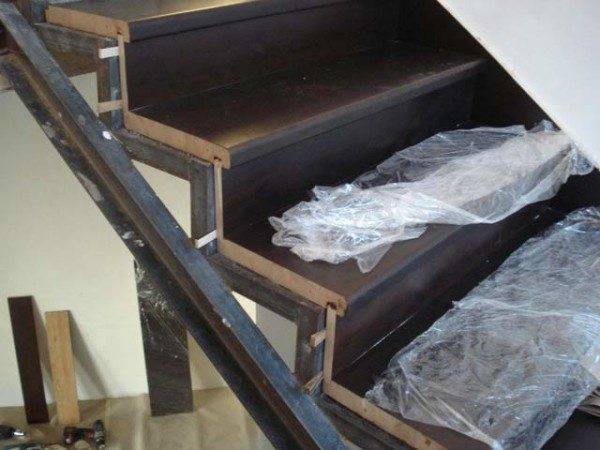

Обшивка деревом

Обшивка деревом

Обшивка ступеней деревом

Прежде чем приступить к обшивке, нужно оценить вероятность установки дополнительных элементов крепежа.

Затем работа выполняется в следующей последовательности:

  • На металлических кронштейнах размечаются отверстия для болтов. Периодичность должна составлять 15 см.
  • На металлические проступи устанавливают подложку из фанеры. Монтаж осуществляется при помощи специального монтажного клея, обладающего эффектом заполнения. Он заполнит  и тем самым устранит дефекты, которые возникают даже при наиболее качественно выполненной сварке.
  • При помощи двух струбцин деревянная накладка фиксируется и крепится к металлической проступи при помощи болтов с шурупами или саморезов.

Изготовление ограждений

Перила из нержавейки

Перила из нержавейки

Вывод

Ознакомившись с простейшей технологией изготовления металлической лестницы, можно приступать к ее сооружению. Это может быть конструкция ведущая, к примеру, на чердак или в погреб. А затем, когда появится опыт, можно создать более сложную и эстетичную лестницу.

Дополнительную информацию можно получить из видео в этой статье (узнайте также каким бывает устройство лестницы в частном доме).
