Дренажные трубы для отвода грунтовых вод: удаляем лишнюю влагу с участка

Особенности продукции для дренажа различных фирм

Прежде чем купитьдренажные трубы, стоит познакомиться с особенностями продукции ведущих производителей. В их каталогах представлена продукция различного типоразмера, позволяющая сформировать систему отвода воды нужной конфигурации. Предлагаем ознакомиться с особенностями и преимуществами изделий, выпускаемых под известными торговыми марками.

Дренажные трубы Перфокор

Производитель предлагает качественные перфорированные изделия из полиэтилена, позволяющие обеспечить своевременный отвод воды в течение длительного времени. Наличие двух слоев способствует повышению стойкости изделий к воздействию атмосферных осадков. Жесткость изделий составляет SN4-SN8.

Выпускаемые на территории России дренажные трубы Перфокор полностью отвечают требованиям ТУ 2248–004–73011750–2007. Допускают соединение посредством муфты и уплотнительного кольца либо посредством сварки. Для формирования дренажной системы нужной конфигурации могут использоваться фасонные детали «Корсис». Для соединения дренов диаметром 110–160 мм стоит приобрести муфты ECOPAL.

«Перфакор» – качество которому стоит доверять

Продукция «Корсис»

Производитель специализируется на выпуске изделий, предназначенных для монтажа ливнестока и безнапорной канализации. Для изготовления дренов используется полиэтилен высокого качества. Трубы имеют двойную стенку, состоящую из наружной черной гофры и гладкой внутренней поверхности. У контуров PR-2 и PR-3 внутренний слой выполняется желтым.

Для соединения элементов производитель предлагает фасонные компоненты «Корсис». У больших диаметров (250-1200 мм) предусмотрен приваренный раструб, что позволяет выполнить соединение дренажных труб между собой с использованием одного уплотнительного кольца. Соединение элементов меньшего диаметра производится с использованием муфты и двух резиновых кольцевых уплотнителей.

«Корсис» – качественная продукция

Изделия «Прагма»

PipiLife под товарным знаком «Прагма» выпускает качественный дренаж, изготавливаемый из специального вида полипропилена (PP-b). Особая структура позволила придать материалу достаточную ударопрочность и стойкость большим температурным колебаниям (от -60°C до +100°C).

Благодаря высокой кольцевой жёсткости(8 кН/м²) допустима прокладка в тяжелых условиях. К преимуществам продукции «Прагма» следует отнести:

  1. Простоту монтажа.
  2. Возможность подгона элементов под нужный размер.
  3. Допустимость соединения с бетонными и полимерными колодцами.

Монтажные работы могут выполняться без привлечения спецтехники.

«Прагма» – основа качественного дренажа для грунтовых вод

Особенности «Софтрок»

Для изготовления труб для дренажа грунтовых вод «Софтрок» используется технология компании SoftRock. Могут использоваться для устройства закрытого дренажа. Система состоит из гибких перфорированных труб с пенополистироловым наполнителем. Форма последнего зависит от производителя. Такое конструктивное исполнение позволяет отказаться от использования щебня и способствует повышению эффективности системы на 20–50%.

Конструктивное исполнение SoftRock

Uponor: широкий выбор типоразмеров

Компания предлагает изделия, предназначенные для устройства дренажа около зданий, на с/х угодьях и дорогах. Изготавливаются различного типоразмера. Трубы могут быть:

  1. Однослойными из ПВХ с гофрированным покрытием. Имеют характерный цвет слоновой кости;
  2. Двухслойными из прочного полиэтилена. Бывают черными и коричневыми. У последних предусматривается кокосовое покрытие.

Uponor – решение для дренажных конструкций различного назначения

Конструктивные особенности дренажных труб

Трубы для дренажных систем изготавливаются из разных материалов:

• керамики;

• асбестоцемента;

• пластика.


• высокая прочность;

• длительный срок службы;

• материал не подвержен процессам коррозии, гниения;


• в сочетании с геотекстилем удаётся предупредить заиливание, что экономит средства и усилия на регулярных прочистках;

• небольшой вес исключает привлечение специальной техники для монтажа;

• монтаж системы выполняется быстро за счёт использования различных фитингов и тройников.


• полипропилена;

• поливинилхлорида;

• полиэтилена.

Наибольшую популярность приобрели изделия из ПВХ.


Зачем нужны дренажные трубы – нюансы, принцип работы

Основным назначением дренажа является отвод избыточной влаги, которая образуется после:

  • выпадения осадков;
  • появления талых вод;
  • выхода грунтовых (подземных) вод;
  • полива.

Дренажные трубы располагаются по всей площади участка

Несвоевременный отвод избытка грунтовой воды может стать причиной:

  • гибели растений, так как избыточная влага вымывает питательные вещества, необходимые для роста культур, а также снижает количество кислорода в почве;
  • просадки строений, расположенных на участке;
  • деформации грядок и дорожек.

Для достижения поставленной цели трубы для дренажа в отличие от обычных изделий изготавливаются с большим количеством отверстий, располагаемых через заданный интервал. Благодаря их наличию содержащаяся в почве избыточная грунтовая вода поступает внутрь дрены, а затем по водостоку отводится в заранее определенное место. Чаще всего в специальный колодец.

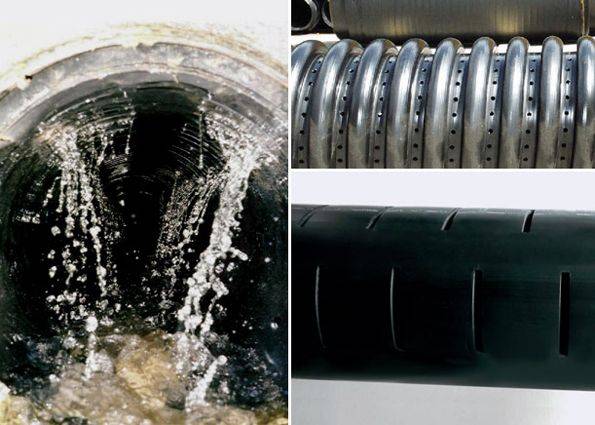

В дренах предусматриваются специальные отверстия
Статья по теме:

Дренаж на дачном участке – самый простой способ выполнения с пошаговой инструкцией, что из себя представляет, фото-примеры, полезные советы и рекомендации специалистов – все это и многое другое Вы найдете в нашем материале.

Для изготовления дренажных труб используется пластик, придающий им высокие эксплуатационные характеристики. Благодаря этому качественные трубы для отвода воды способны прослужить десятки лет без какого-либо дополнительного обслуживания и замены. Небольшой вес значительно облегчает процесс монтажа и транспортировки. Особая структура материала предотвращает образование механических отложений. Скоплению грязи в дренажных отверстиях препятствует используемая при выполнении монтажных работ геотекстильная ткань, позволяющая отфильтровать частицы, присутствующие в грунтовой воде.

Внимание! Производители предлагают большой ассортимент, а потому несложно выбрать оптимальный вариант для конкретной дренажной конструкции.

Геотекстиль предотвращает попадание грязи внутрь дренажа

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

  • механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
  • гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

Виды и технические характеристики

Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.

Бетонные дрены

Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.

Асбестоцементные

Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.

Металлические

Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.

Керамические

Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.

Дрены из полимерных материалов

На индивидуальных участках наиболее востребованы пластиковые трубы. Они обладают неоспоримыми достоинствами:

  • малый вес;
  • длительная эксплуатация – 50-60 лет;
  • им нестрашны агрессивные химические примеси и перепады температуры;
  • удобство и простота сборки;
  • невысокая цена.

Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.

Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.

Структурные и конструктивные особенности труб из полимеров

Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:

  • Однослойные дренажные трубы бывают гофрированными или гладкими, с отверстиями и без них. Такие дрены используют для отвода ливневых вод.
  • Двустенные перфорированные дренажные трубы более всего подходят для дренажа грунтовых вод. Двухслойная дренажная труба без перфорации предназначена для выведения собранных стоков в коллектор.
  • Гибкие используют для монтажа системы без использования соединительных элементов.
  • Жесткие трубы в свою очередь делятся на тонкостенные и толстостенные. Первые имеют небольшой диаметр и не обладают большим запасом прочности. Толстостенные применяют для отвода больших объемов воды в местах, где возможно смещение грунта.
  • Плоские дренажные трубы из ПНД имеют прямоугольное сечение и ряд преимуществ по сравнению с традиционной круглой формой. Они экономичны, имеют хорошую пропускную способность, проще транспортируются и быстрее монтируются. Внутренние ребра жесткости обеспечивают им прочность. Плоские трубы используют для глубокого и поверхностного водоотведения.

Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.

Дренажные трубы различаются по классам жесткости и маркируются индексами SN 2, 4, 6, 8, 16. Чем выше числовое значение, тем прочнее труба.

Размеры

Дренажные трубы диаметром 110 мм – 160 мм используют для ливневой канализации на частных участках. Для коммунальных нужд и больших территорий выпускаются трубы диаметром 200 мм. Размеры от 200 до 700 мм применяют в промышленном, жилищном и дорожном строительстве, а также для смотровых дренажных колодцев.

Гибкие полиэтиленовые трубы выпускаются диаметром от 50 мм до 150 мм, жесткие – от 50 мм до 700 мм. Диаметр изделий из ПВХ – от 50 мм до 300 мм.

Точный размерный ряд зависит от производителя. Гибкие трубы продаются в бухтах по 40-50 м, жесткие – отрезками от 6 до 12 м.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

  • лотки;
  • пескоуловители;
  • трубы;
  • геотекстиль;
  • колодцы;
  • расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

  • оцинкованная сталь;
  • чугун;
  • пластик;
  • бетон;
  • полимербетон;
  • железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

  • асбоцементные;
  • керамические;
  • полимерные (высокого и низкого давления);
  • пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

  • бетонные;
  • пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

  • поворотная – на месте поворота трубы;
  • поглотительные – подземные без наружной части;
  • водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Для чего нужен дренаж

Поселившись в частном доме, рано или поздно возникает необходимость выполнить дренаж участка, чтобы избавить себя от проблемы излишнего переувлажнения территории и последствий, связанных с ним.

Предусмотрительные люди, планируя строительство собственного дома, заблаговременно заказывают составление проекта дренажной системы. Одновременно строят дом и дренаж – в итоге получают идеальные условия для жизни.

Проживание в загородном доме, коттедже дает возможность владельцу по своему вкусу оформить придомовую территорию. Это могут быть сад, лужайка, газоны, дорожки, бассейн, альпийская горка все то, что радует глаз и делает жизнь комфортней.

Прочный фундамент дома, крепкие стены, сухой подвал, идеальный газон, плодоносящий сад, долговечные постройки на территории усадьбы возможны при условии поддержания водного баланса в почве.

Он регулируется грамотной системой дренажа, которая служит для сбора и отвода за пределы участка дождевой и талой воды, а также поддержания заданного уровня грунтовых вод. Избыточные грунтовые воды также удаляются с территории через дренаж.

Советы по выбору

Материал

Оптимальным материалом для дрен можно считать пластик. Исключения: если вы проживаете в зоне сейсмической активности; дом стоит на грунтах с опасностью оползней, подвижек. В этом случае придется использовать металлические конструкции.

Материал лучше покупать в строительных гипермаркетах, сертифицированный. Примерная цена материалов намного меньше, чем стоимость работ, а качество в большей степени зависит от материала. По этой же причине не стоит применять материалы, бывшие в употреблении.

При необходимости заглубления системы водоотвода более, чем на два метра рекомендуем выбрать двухслойные трубы – они имеют большую жесткость; гладкая внутренняя поверхность позволяет их укладывать с меньшим уклоном и не заглублять траншею «до центра Земли», что важно при большом расстоянии до коллекторного колодца

Диаметр

При выборе диаметра дрен необходимо учесть все факторы, влияющие на количество грунтовых вод: количество осадков, их распределение по сезонам и месяцам; высота нахождения грунтовых вод относительно низа фундамента, размеры дома; уклон поверхности грунта (склон, низина, возвышенность), сезонность подъема грунтовых вод.

Если грунтовые воды поднимаются выше уровня низа фундамента 1-2 раза в году (в основном при таянии снега), можно выбрать для кольцевого дренажа вокруг дома:

  • при площади дома до 70 м² — диаметр 100 мм;
  • 100-120 м² — 150 мм;
  • 120-150 м² — желателен диаметр 150-200 мм.

Если дом стоит на болоте или уровень грунтовых вод выше подошвы фундамента, дом находится на крутом склоне или в балке, дом имеет площадь застройки 200 м² и более – не экспериментируйте с родным домом, обратитесь к специалистам и сделайте проект – выйдет надежнее и дешевле, чем переделывать не справляющуюся с объемом отводимых вод канализацию, ремонтировать подвал и заделывать трещины в стенах.

Тип грунта

Глинистые и суглинистые грунты задерживают воду. В черноземах и супесчаных почвах вода обычно стекает быстро и без проблем. При прочих равных условиях при монтаже дренажных труб в суглинках  и глине следует выбрать больший диаметр труб.

Какие материалы могут понадобиться

Перед началом выполнения работ следует рассчитать количество необходимых строительных материалов. Это не относится к насыпным субстанциям (гравий, щебень, песок), а касается специализированных деталей и узлов.

Если вы решили монтировать дренаж фундамента своими руками, ошибки могут привести к лишним затратам и снижению эффективности системы. Чтобы избежать этих неприятностей, для расчета следует привлечь специалистов. Например можете обратиться в компанию Водолов.

Для обустройства водоотводной системы вам понадобятся: проект или схема дренажа, дренажные трубы, геотекстиль, дренажные колодцы, свободное время или брида строителей.

Дренажные трубы

Применение высокотехнологичных пластиков практически вытеснило металлические изделия для формирования дренажных систем. Современные материалы имеют ряд неоспоримых преимуществ:

  • небольшой удельный вес;
  • простота монтажа и соединения;
  • невосприимчивость к коррозии;
  • невысокая стоимость;
  • хорошие прочностные качества – возможная глубина укладки в грунт 6 -7 м.

Строительный рынок предлагает специализированные дрены, изготовленные из гофрированной пластиковой трубы различного (100 – 200 мм) диаметра. Перфорация для поступления в трубу воды нанесена заводским способом. Благодаря ребрам жесткости они прекрасно выдерживают механическую нагрузку, внутренняя поверхность гладкая, что способствует самоочистке, а гибкость позволяет укладывать изделие под любыми углами. Дрены предлагаются готовыми к применению в оплетке из геотекстиля, для фильтрации применяется кокосовое волокно. Дренажная система фундамента, выполненная из таких материалов, прослужит долгие годы.

Вместо специализированных труб можно применить канализационные, но придется сверлить перфорацию самостоятельно, что занимает дополнительное время, да и соединение при помощи фитингов не всегда удобно.

Диаметр выбирается, исходя из длины конструкции и объема поступающей воды. Пропускная способность дренов должна обеспечивать поток любой мощности.

Пластиковые колодцы

Кольцевой или пристенный дренаж под любой фундамент не обходится без колодцев. Понадобятся изделия двух типов — ревизионные и накопительные.

  • Ревизионные — предназначены для контроля над системой. При обнаружении засора на определенном участке внутрь опускается насос, трубы промываются. Такие узлы устанавливается на каждом повороте или через 50 метров на прямых участках. Стандартный диаметр изделий 600 мм.
  • В накопитель попадет вся собранная вода. Если ее много, можно предусмотреть дополнительную емкость. Воду используют для полива и технических нужд.

Для соединения системы понадобятся заглушки, фитинги, переходники и другие мелкие детали. Соединения проводятся по герметизирующим прокладкам, которые обеспечивают отсутствие утечек. Все эти элементы всегда есть в наличии в Иркутске в компании Водолов.

Технология устройства

Любая отмостка состоит из подстилающего слоя и защитного покрытия.

Подсыпка: какие материалы использовать

Задача подстилающего слоя — создать ровное основание для укладки защитного покрытия. Его толщина  — порядка 20 см. Для этих целей часто используют песок и щебень, но можно применять и родной грунт или глину.

Самая простая конструкция отмостки из глины

Песок и щебень применяют на хорошо дренирующих грунтах. В этом случае сначала укладывают песок, его проливают и трамбуют. Затем — слой щебня, который тоже уплотняют.

Если почвы на участке глина или суглинки, то использовать лучше родной грунт. Если при таких грунтах вокруг фундамента уложить щебень или песок, то возле дома обязательно будет присутствовать вода. Потому что получается, что плотность грунта за пределами подстилающего слоя будет выше. Это приведет к тому, что вода будет скапливаться под отмосткой. Если при такой конструкции по периметру подсыпки уложить дренажную трубу, проблема решится. Причем эффективно. Но работы будет больше, а стоимость отмостки с дренажом выше.

Виды защитного покрытия

Покрытие для отмостки должно отвечать многим требованиям:

  • не должно пропускать воду;
  • должно быть морозостойким;
  • иметь повышенную стойкость к истиранию;
  • не должно разрушаться водой.

Это может быть тротуарная плитка или брусчатка. Форма и цвет могут быть самыми разными — подбираете исходя из общего оформления территории, дома близлежащих строений. Толщина этих материалов — не менее 6 см, только в этом случае они выдержат жесткий режим эксплуатации.

Защитное покрытие может быть из натурального или искусственного камня

Можно использовать плиты или плитку из природного или искусственного камня, можно выложить дорожки крупной галькой или поверх всех слоев насыпать щебенки.

Есть еще один вид, который становится все более популярным, — это мягкая отмостка. Она имеет немного слоев, но работает эффективно. Сверху никакого твердого и гидроизолирующего слоя может и не быть: можно насыпать грунт и посадить траву или цветы. Интересное решение для дачи или загородного коттеджа.

Принцип устройства мягкой отмостки

Все эти варианты неплохи, но стоимость их обустройства достаточно велика. Если есть необходимость или желание сделать дешево и сердито — ваш выбор бетонная отмостка. Работы будет немало, но общая стоимость невысокая.

Общие принципы

В зависимости от грунта на участке и назначения здания использоваться могут разные материалы и структура слоев, но есть некоторые моменты, которые присутствуют всегда:

  • отмостка имеет общий уклон «от дома», минимальное его значение 3% (3 см на метр);
  • между защитным покрытием и фундаментом должен быть компенсационный шов 1-2 см (проложить рубероид в два слоя, пенопласт или ЭППС, засыпать песком, заполнить герметиком);
  • при выполнении гидроизоляции и утепления фундамента материал поднимается до уровня отмостки;
  • цоколь должен нависать над компенсационным швом и он не должен стыковаться с защитным покрытием (зазор оставляют 1-2 см).

Как сделать отмостку дома своими руками

Сначала по периметру здания при помощи колышков и шнурков делают разметку. Далее порядок работ такой:

  • Снимается растительный слой и немного грунта. Глубина траншеи зависит от размера подстилающего слоя и толщины защитного покрытия. Обычно — 25-30 см.
  • Дно обрабатывается гербицидами. Это необходимо для того чтобы на этом участке не росли растения. Они в состоянии разрушить даже бетон и асфальт, а между плиткой или брусчаткой прорастают мгновенно.
  • Дно траншеи выравнивается, формируя требуемый уклон и уплотняется.
  • Укладывается подстилающий слой, трамбуется, сохраняя уклон. Уплотнять все желательно виброплатформой. Ручная трамбовка неэффективна. Особенно важна плотность при укладке бетона, но под плитку или брусчатку желательно хорошо уплотнять: проваливаться и перекашивать не будет.
  • Укладывается защитное покрытие.
  • Формируется водоотводящая канавка.

Это  очень коротко и схематично. Каждое покрытие имеет свои особенности, и о каждом нужно говорить отдельно.

Дренажные трубы для отвода грунтовых вод: полная классификация изделий

В этой статье рассматриваются дренажные трубы для отвода грунтовых вод: представлена полная классификация изделий для дренажа, их преимущества, характеристики и основные параметры. Благодаря этой информации вы научитесь подбирать подходящие типы труб для определенных видов отводящих систем в соответствии с их требованиями, особенностями грунта и пр.

Гофрированные стенки труб обладают высокой сопротивляемостью к возникновению любых деформационных изменений под воздействием нагрузок

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

Обратите внимание! Большой объем талых и ливневых вод способен спровоцировать подъем уровня грунтовых вод. Появление такой ситуации крайне нежелательно, поскольку в результате возрастает разрушающее воздействие на фундаментную часть здания, а также все элементы ландшафтного дизайна, расположенные на участке. Дренажная система помогает избавиться от избытка воды на участке

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

  • повышенная влажность грунта,
  • формирование плесени,
  • затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов,
  • формирование мерзлоты,
  • появление луж на мощеных покрытиях,
  • образование наледи на пешеходных дорожках,
  • загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

  • асбестоцементными,
  • керамическими,
  • пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

  1. Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
  2. Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
  3. Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
  4. Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Обратите внимание! В таблице указана средняя цена труб дренажных 200 мм из различных материалов. Существуют и другие варианты диаметра, однако, в изделиях из керамики, асбестоцемента и пластика стандартные размерные параметры не совпадают. Поэтому для сравнения взят диаметр дренажной трубы 200 мм, который присутствует в ассортименте всех указанных изделий

Поэтому для сравнения взят диаметр дренажной трубы 200 мм, который присутствует в ассортименте всех указанных изделий.

Сравнительная таблица расценок:

Дренажные трубы для отвода грунтовых вод: полная классификация изделий Дренажные трубы для отвода грунтовых вод с загородного участка: типы изделий, их характеристики, расценки и особенности применения в системах водоотвода.

Понравилась статья? Поделиться с друзьями:
Sdelai-Lestnicu.Ru
