Как крепить балясины и перила: деревянная лестница своими руками

Расчеты лестничной конструкции

Если вы решили построить деревянную лестницу собственными руками, продумайте нюансы строительства: Определите его размеры, рассчитайте количество ступеней и опор

Важно сначала представить себе функцию лестницы: соединение этажей или выход на чердак. (Информацию о самоизоляции чердака можно найти здесь)

Также нетрудно нарисовать диаграмму самостоятельно. Обычно они ведут по прямой лестнице. Он соединяет первый этаж со вторым этажом и достигает высоты в несколько метров. По соображениям комфорта угол наклона конструкции должен быть равен 30-40 градусам.

Итак, для Вашего удобства приведем основные расчеты элементов лестниц (на примере деревянной конструкции):

Базовая длина составляет 3,5-4 м; пролёт лестницы составляет 2,5 м; ширина лестницы 30 см; высота лестницы 15-20 см.

Необходимые расчеты

Определение высоты лестницы. Среднее значение от потолка до пола составляет 250 см. К этому добавляется толщина перекрытия между этажами. Среднее значение составляет 35 см. Мы понимаем это:                                                                    250+35=285 см

чтобы вычислить количество уровней: Высота лестницы делится на высоту ступеньки. Последнее значение (например, высота ступенек) лучше принимать за среднее значение 17 см. Мы поняли это:                                                               285 см/17 см = 16,76 см = 16,76 см = 16,76 см

Значение округляется в большую сторону. Всего получится 17 шагов.

Определите ширину ступени. Допустимая ширина ступени (плоская подгонка) может быть в диапазоне 22-40 см. В российской практике для расчета ширины ступени и подъема (ступени) используется следующая формула: a + b = 47 см, где a — высота ступени, b — ширина ступени. Мы поняли это:                                                                     47-16,67=30,3 см.

Значение округляется до 30 см. — Это размер шага.

Ширина лестницы должна быть кратна ширине лестницы. В нашем случае это значение может быть 60 см, 90 см, 120 см и т.д.. Рассчитайте длину лестницы. Длина лестницы соответствует произведению количества ступеней на ширину лестницы. Мы поняли это:                                                                      17*30= 480 см

вычисляет длину продольной балки. Расчеты основаны на теореме Пифагорея: сумма полей катет соответствует квадрату гипотенузы. Это A²+B²=C². В этой формуле: А, высота стрингера, В — длина лестницы,C — длина продольной балки. Мы поняли это:

                                                                230400 + 81225 = 311625 Корень этого числа 558,23 см. Можно округлить до 560 см.

Совет: Если трудно выполнить геометрический расчет, можно нарисовать лестницу для бумаги соответствующего размера и измерить угол и длину основания.

Лестницы для крыльца из дерева

Владельцы частных домов, которые имеют красивую деревянную террасу, знают все преимущества и недостатки этой конструкции.

Профессионалы:

  • Экологическая чистота древесины;
  • Огромные возможности для украшения деревянной террасы;
  • Декоративно;
  • Оригинальность.

Минус очки:

  • Высокая стоимость;
  • Вредные последствия процессов гниения;
  • Если деревянная лестница используется в течение длительного периода времени, ступеньки могут накапливаться и затемняться;
  • Иногда сами перила (перила) и деревянные лестничные перила необходимо ослабить, отремонтировать или заменить.

Надо сказать, что все недостатки полностью зависят от качества древесины. Если вы выберете подходящий материал, деревянная терраса прослужит очень долго.

Монтаж деревянной лестницы: видео и пояснения

Рассмотрим более подробно процесс монтажа деревянной лестницы. Лестница на сборных тетивах имеет несложную и вместе с тем прочную конструкцию. Она отлично подходит для установки, как на крыльце, так и на рельефном участке.

Для лестничного марша, имеющего те же размеры, что и в предыдущем варианте, для тетивы понадобятся:

  • 2 доски сечением 50х300 мм (доска 1);
  • 2 доски 50х250 мм (доска 2) соответствующей длины;
  • 10 досок 1200х50х100 мм для подступенников;
  • 10 досок 1200х50х350 мм.

Нужная ширина пиломатериала достигается за счет соединения шпунтованной доски.

Доску 1 прислоняют к какой-либо опоре под углом наклона лестничного марша и по отвесу чертят вертикальную линию. Параллельно ей в срединной части от края доски откладывают высоту ступени (15 см), а затем перпендикулярно ширину ступени (30 см). Так продолжают до тех пор, пока не будет размечен весь контур лестницы. По полученной линии с помощью лобзика вырезают зигзаг, затем половинки крепят к доске 2. Крепеж выполняют по всему контуру на шурупы — по два на ступени и по два на подступенники. Можно использовать и гвозди, в этом случае доски пробивают насквозь, а концы гвоздей плотно загибают. Доски сколачивают между собой в виде лотка. Затем на выполненные пазы надевают ступени и закрепляют их с торцов на шурупы — по два на подступенник и по два на ступень.

Лестничный марш можно установить на отдельных опорах или привязать к каркасу верхней площадки. Стойки ограждения крепят с наружной стороны тетивы на болтовое соединение под ступенью и над ней.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

  • Нанесите на потолке разметку, установив центр окружности.
  • Отвесом спроецируйте центр нарисованной на потолке окружности на пол. Это будет место установки опорного столба.

    Центр нарисованной на потолке окружности – это место, где будет установлен опорный столб

Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

  • Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
  • Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
  • На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
  • При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
  • Верхняя ступень крепится к полу второго этажа.
  • После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
  • Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
  • Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Этапы монтажа

Материалы:

ножовку; уровень; стержень размером 100 x 200 мм; Перила 70 x 70 мм для производства перил; Плиты для строительства лестниц (толщина — 30 мм); Гвозди и молоток.

  1. Перед началом работы обработать древесину антисептиками и полностью просушить (в течение 48-72 часов);
  2. Даже маленькое крыльцо нуждается в фундаменте. Это повышает устойчивость лестницы и снижает процессы загнивания. Обычно фундамент колонны устанавливается под деревянной верандой. В качестве опорных столбов используются металлические трубы или конструкции из асбеста, бревен, бетонных блоков или кирпича. Под опорами просверлены отверстия до 80 мм, на дне которых заполняется песчано-гравийная смесь. Следует отметить, что металлические опоры перед погружением в грунт должны быть обработаны специальными антикоррозионными ингибиторами;
  3. Затем необходимо подготовить тетивы или стрингеры — это основные несущие элементы лестницы, к которой крепятся ступени. Пазы изготавливаются в тетивах (или продольных балках), ступени выпиливаются. Балки крепятся к стенам здания (с учетом ширины будущих ступеней) и прибиваются гвоздями. Нижние края балок должны быть прикреплены к опорным стойкам;
  4. Затем панели вырезаются в соответствии с параметрами будущих этапов и обрабатываются строгальным или шлифовальным станком. Закрепите шаги снизу вверх. Швы должны быть закреплены самонарезающими винтами или гвоздями;
  5. После монтажа конструкция покрыта досками и только после этого может быть использована для изготовления поручней;
  6. Столбы перил монтируются на всех ступенях. Этот элемент крепится саморезами. В качестве перил можно использовать обычную квадратную балку, но лучше всего использовать балюстрады в форме. В верхней части балюстрады балюстрады «спрятаны» под балюстрадами, а также закреплены винтами;
  7. Затем проводник обрабатывается грунтовкой с антисептическими свойствами (2-3 слоя). Рекомендуется устанавливать козырёк на веранду, поверхность которого должна покрывать всю площадь веранды.

Рекомендация! Деревянные лестницы на веранде могут быть покрыты пятном или краской, но поверхность (бесцветная) должна быть нанесена для фиксации результата.

Поверхность лестницы должна быть хорошо отшлифована и затем покрыта слоем глазури. После обработки пятном, покрытие должно быть тщательно высушено. Только после этого можно наносить прозрачный лак. При желании вы можете покрасить лестницу (в этой статье объясняется, как и как это сделать).

Посмотрите видео о том, как сделать лестницу на крыльцо из бревен:

Page 2

Современные каюты и частные дома предполагают наличие 2 и более этажей, причем самые высокие из них могут быть жилыми и нежилыми помещениями. В любом случае, вам нужна лестница.

Уже сейчас достаточно сложно построить надежную промежуточную или чердачную лестницу из бетонных или металлических конструкций, чего нельзя сказать о деревянной лестнице.

В этой статье вы узнаете, какие существуют типы деревянных лестниц, в чем их отличие, какой материал используется для изготовления пролетов. Кроме того, каждый из вас может построить деревянную лестницу на второй этаж — в статье приведены примеры расчетов и фотографии.

Крепление поручня к сварной или кованной ограде для лестницы

На кованную или сварную ограду обычно ставят деревянный поручень. В нижней его части делают пропил по размерам верхней перемычки готового ограждения. Глубина посадки поручня — около 2 см. Можно и больше-меньше — зависит от желания. Соединяют перила с поручнем саморезами, которые закручиваются через отверстия в верхней перемычке

Важно при этом подобрать длину крепежа: он должен быть немного (минимум — на 5 мм) меньше высоты поручня, чтобы винт не торчал на поверхности

В верхней перемычке сделать отверстия и через них шурупами закрепить перила

В данном случае установка поручня на лестницу несложная:

  • В верхней перемычке делают отверстия, которые чуть больше диаметра выбранных саморезов, но меньше диаметра шляпки. Шаг — от 50 см до 1 метра.
  • Поручни подрезают, где это необходимо,  подгоняют места стыков до идеального состояния.
  • Устанавливают поручни на место, добившись идеального совпадения стыков, закрепляют их в таком положении струбцинами.
  • Через отверстия в перемычке устанавливают крепеж.
  • Снимают струбцины. Крепление поручня окончено, перила готовы к эксплуатации.

Есть еще возможность приклеить деревянный поручень к металлическим сварным или кованым перилам. При выборе клея надо смотреть, чтобы он мог соединять древесину и металл

Для наружных лестниц (на крыльцо, например) надо еще обращать внимание на диапазон эксплуатационных температур. В остальном сложностей никаких:

  • намазать по инструкции клей;
  • прижать детали, зафиксировать струбцинами;
  • оставить до высыхания клея;
  • снять струбцины.

Для надежного крепления поручня к стальной лестнице, можно использовать оба эти способа. Одно другому никак не мешает.

Требования к лестницам и расчет

Деревянная лестница на второй этаж — инженерное сооружение, которое должно обеспечить безопасное передвижение людей. Нормативы, регламентирующие правила проектирования конструкций — СНиП 2.08.01-89, 2.08.02-89.

Требования, которые нужно соблюдать при изготовлении деревянной лестницы своими руками:

  • ширина пролета не менее 90 см для свободного передвижения человека;
  • длина марша 3-17 ступеней, при большем количестве устраивают промежуточную площадку размером 130 см;
  • высота ступеней 15-20 см;
  • ширина 25-30 см, нога должна вставать на проступь целиком;
  • оптимальный угол подъема 26°-33°, максимальный — 45°, при большей крутизне лестница представляет опасность для детей и пожилых;
  • высота ограждений не менее 90 см, а в доме с детьми — 120 см;
  • интервал между балясинами 10-15 см из соображений устойчивости ограждений и безопасности для маленьких детей;
  • перила рассчитываются на боковую нагрузку в 100 кг;
  • от первой или последней ступени до ближней двери не менее 1 м.

В лестничном марше желательно запроектировать нечетное количество проступей, так как начинать и заканчивать движение удобнее с шага одной и той же ногой.

Для расчета конструкции нужно выполнить алгоритм:

Схема деревянной лестницы

  1. Составить чертеж плана и разреза комнаты с точными размерами с учетом толщины перекрытия.
  2. Найти необходимое количество ступеней. Для этого полную высоту делят на 15-20 см.
  3. Определить длину лестницы как произведение количества ступеней на ширину проступи 25-30 см.
  4. Если количество ступеней больше 18, нужно предусмотреть площадку длиной 130 см.
  5. При недостаточной высоте можно устроить поворот марша на 90° или предусмотреть забежные ступени.
  6. Рассчитать длину косоура или тетивы по теореме Пифагора как корень из суммы квадратов высоты и длины лестницы.

Чертеж развертка лестницы по стене

Потолочный проем проектируется с расчетом, что идущий по лестнице человек не будет задевать головой за верхнюю конструкцию. Минимальная высота от ступеньки — 2 м.

Можно воспользоваться для расчета лестницы онлайн-калькулятором. Программа выдает результат в виде чертежа с подробными размерами всех элементов.

Этапы изготовления

Чтобы построить деревянную лестницу, вам понадобятся необходимые инструменты:

Треугольник; Карандаш; Рулетка; Молот; Видел; Гвозди; К черту. Сначала они создают лестничную раму, т.е. боковые стенки. Используйте треугольник и карандаш на доске, выбранной для рамки, чтобы отметить размер каждого шага снизу вверх. То же самое должно быть сделано со второй платой;

Вырежьте раму ручной пилой и поместите ее на подготовленное место и закрепите винтами. Разрезы должны быть тщательно очищены и сглажены для обеспечения лучшей посадки ступенек; После фиксации основания ступени могут быть запущены и зафиксированы. Шаги могут состоять из одной сплошной пластины или двух более узких пластин. Это зависит от наличия материала. Самое главное, чтобы все шаги выполнялись плотно и равномерно. Для крепления ступенек используются винты и гвозди;

При желании можно изготовить перила, только в этом случае важно обратить особое внимание на выбор и установку перил (лестничных ограждений). По окончании работ лестница окрашивается и покрывается лаком по вкусу владельца

Рекомендация! Тщательно подготовьте лестничную площадку, неаккуратные осмотры и приготовления могут привести к появлению скрипов и колебаний лестницы.

Особенности крепления ступеней

Для того, чтобы использовать пространство под лестницей и не беспокоиться о безопасности, ступеньки закреплены, как и ступеньки. Они также сделаны из дерева. В основном они используют доску толщиной три сантиметра. Высота ступени соответствует рисунку.

Для самой лестницы лучше взять массивную доску толщиной четыре сантиметра, что повышает ее прочность. При креплении ступенек и ступеней к подножию лестницы, помимо гвоздей и шурупов, необходимо дополнительно смазать швы специальным клеем для дерева или простой древесины. ПВА . Это не только делает всю конструкцию более прочной, но и защищает лестницу от скрипа.

После монтажа всей конструкции рекомендуется накрыть гвозди и резьбовые пробки специально разработанными для этой цели заглушками. Это следует сделать до того, как вы решите покрасить деревянную лестницу, чтобы картинка наконец-то перекрыла все детали установки.

В этом видео вы узнаете, как построить простую деревянную лестницу и как собирать ее ступени:

Page 4

Современные каюты и частные дома предполагают наличие 2 и более этажей, причем самые высокие из них могут быть жилыми и нежилыми помещениями. В любом случае……

Винтовая лестница представляет собой универсальную конструкцию, соединяющую полы. Основным преимуществом данного типа конструкции является компактность и…..

Закрепление перил на балясины

Особенностью установки перил является необходимость наличия одинакового скоса на торцах балясин, соответствующего углу наклона лестницы. Его лучше всего сделать заранее, сразу после монтажа лестничного марша.

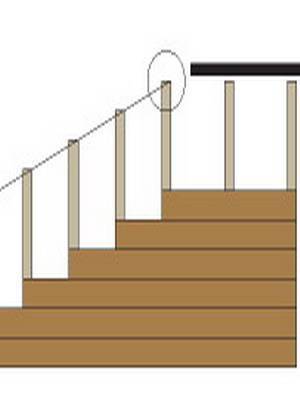

Для этого берут один столбик, приставляют к лестнице сбоку и проводят на нем линию параллельную струне или ровной рейке, положенной на ступени. Все остальные столбики будут обрезаны по этому образцу.

Закрепление перил может быть выполнено при помощи:

  • деревянных шкантов;
  • саморезов, вкрученных под углом;
  • плоской продольной деревянной рейки.

Длина саморезов должна быть такой, чтобы после вкручивания острый край метиза не вышел на поверхность перил. Установить поручень при помощи рейки можно аналогично использованию подбалясника во время монтажа столбов на тетиву.

Как установить деревянную лестницу

На участках с незначительным уклоном сначала разравнивают площадку по горизонтали, затем устанавливают крыльцо. Перед тем как установить деревянную лестницу, готовят опорное основание.

Установка лестниц на подпорных стойках по уклону рельефа на фото.

Если склон довольно крутой, сооружение верхней площадки и лестничного марша начинают в обратном порядке: сначала вбивают колья по высоте площадки и обшивают боковины, затем колья для самой верхней ступени и снова выполняют обшивку доской — и так по нисходящей, пока не будет, достигнут уровень нижней ступени. После этого аналогично рассмотренному выше варианту настилают сами ступени, подступенники и пол площадки, а также устанавливают элементы ограждения.

Установка деревянной лестницы своими руками

Начинается установка деревянной лестницы своими руками. Подготовленные детали следует объединить в цельную конструкцию. Сначала тыльные стороны щитов собирают между собой на перекладины и укосины, а передние стороны соединяют с первым подступенником. Затем устанавливают первую собранную ступень, совместив канавку с выпуском первого подступенника. Края подступенников крепят к выпускам стоек, а края ступени — к опорным доскам с помощью шурупов. Аналогичным образом собирают остальные ступени. После установки последней настилают пол на верхней площадке шпунтованной доской. Если лестничный марш идет параллельно стене, тыльная сторона верхней площадки обшивается доской и оборудуется дополнительной стойкой для перил. Для ступеней у стены стойки и перила делать необязательно.

Монтаж перил на фото.

В завершение к выпущенным стойкам прикручивают перила. Вначале концы стоек лестничного марша подрезают под соответствующим к маршу углом. Для этого от верхушки первой стойки к верхушке последней натягивают бечевку, намечают места среза и спиливают лишние части. Затем к стойкам прикручивают перила. В местах перехода перил из наклонной плоскости в горизонталь обеспечивают соединение внахлест. Если расстояние между стойками больше 15 см, их обязательно зашивают декоративными деталями или ложной стойкой.

На заболоченных участках все стойки верхней площадки, а также стойки лестничного марша с шагом 0,9-1,2 м обязательно привязывают к сваям. На мягких и песчаных грунтах верхняя площадка оборудуется дополнительными стойками с шагом 30-60 см. Под каждую из них, включая все стойки лестничного марша, подкладывается «башмак» с выпусками 20-40 см по обе стороны стенок крыльца. «Башмак» — это разделенные пополам обрезки бревна, длина которых на 40-80 см больше ширины лестничного марша. На глинистых и суглинистых почвах концы стоек можно выпустить и сточить под кол с шагом 0,6-1,2 м.

Во всех случаях нижние части стоек покрываются гидроизолирующими, антисептическими и противогнилостными составами, а внешние части атмосферостойкими лаками или красками.

Особенности крепления деревянных балясин к поверхностям

Закрепление лестничных перил должно быть надежным и максимально прочным. От этого зависит безопасность людей, которые будут пользоваться лестницей. В нижней части балясины могут крепиться к полу, ступеням или тетиве.

Закрепление на полу

Напольная установка столбов предусмотрена для нижнего и верхнего опорных элементов, на которые впоследствии опирается рейка поручня. Для фиксации их положения в полу высверливается отверстие и могут быть установлены:

  • распорные анкера для бетонных перекрытий и монолитов с обратной конусной резьбой;
  • закладные элементы для железобетонных монолитов;
  • стальные шпильки с метрической резьбой с одной стороны и конусной, как на шурупах, с другой для деревянных полов.

В первом случае, перед тем как крепить балясины к полу, в бетоне высверливается отверстие, соответствующее диаметру анкера. При вкручивании метрической резьбы шпилька происходит распирание и прочная фиксация крепежного элемента. После этого деревянный опорный столбик накручивается на выступающую из пола конусообразную резьбу, предварительно смазанную клеем.

Во втором варианте в бетонном монолите выбивается углубление не менее 80 мм и в него устанавливается закладной элемент с конусной или метрической резьбой в верхней части. Закладная деталь заливается цементным раствором и после его твердения на вертикальную шпильку накручивают балясину.

Оба варианта одинаково надежны. Использовать саморезы в этом случае не рекомендуется, так как они не смогут обеспечить достаточного уровня надежности для крайних опорных столбов.

Установка на плоскости ступеней

Монтаж на горизонтальные деревянные поверхности может быть выполнен при помощи шпилек, шкантов или саморезов. Технология описывающая то, как закрепить балясины на деревянной лестнице по ступеням, была достаточно подробно рассмотрена выше.

При установке столбиков рекомендуется покрывать торцевую поверхность клеем. Это увеличит прочность соединения, хотя сделает его в итоге полностью неразборным.

Монтаж с помощью шкантов.

Монтаж на наклонной тетиве

Наличие наклонной плоскости не позволяет обеспечить проворачивание балясин при установке. Поэтому для их фиксации применяют деревянные шканты или саморезы. Нижняя часть балясин должна быть обрезана в соответствии с существующим углом наклона установочной опоры.

Выполнение монтажа можно значительно упростить, если использовать подбалясник – продольную рейку определенного сечения. Его временно закрепляют на поверхности тетивы, делают разметку мест установки элементов и снимают.

После этого прикручивают балясины и уже собранную конструкцию возвращают на поверхность струны. Далее сам подбалясник фиксируется саморезами на открытых участках между столбами.

Лестница на косоурах

Отличается достаточно высокой прочностью, длительным сроком эксплуатации и простотой монтажа при наименьших затратах строительного материала. Единственная сложная часть — это подготовка опорных балок.

Опорные балки можно подготовить двумя способами. В первом случае используют балки соответствующей длины сечением 100х250 мм, с одной стороны которых вырезают гребни по высоте и ширине ступеней. После установки в нужное место на гребни закрепляют доски, вырезанные по размерам ступеней, — на этом монтаж можно считать завершенным.

Иногда найти балку с нужным сечением трудно. В таком случае необходимо спарить две балки (100×100 и 100×150 мм): первая пойдет на уровень гребня, а вторая — на опорную часть. Можно также воспользоваться четырьмя досками (две 50×100 и две 50×150 мм), скрепив их между собой в шахматном порядке по форме балки.

Для второго способа при тех же размерах понадобится меньше материала, к тому же такая конструкция отличается повышенной прочностью. Сначала готовят шаблон в виде прямоугольника, одна из сторон которого соответствует высоте ступени, а другая — ширине. В нижнем углу подступенника чертят прямоугольник со сторонами 50-100 мм (чем меньше крутизна, тем больше значение) и от его (прямоугольника) внутреннего угла откладывают линию по крутизне лестницы — это и будет линия среза. По готовому шаблону из доски толщиной 70-100 мм нарезают косоуры по ширине или высоте ступени. Затем тот же шаблон прикладывают к опорным балкам по месту расположения ступеней, намечают вытачки и удаляют все лишнее. После на косоуры набивают ступени и подступенники, а полученную конструкцию совмещают с вырезами балок и укрепляют пластинами.

Посмотрите монтаж деревянной лестницы на видео:

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

  • первая глава содержит в себе общие рекомендации;
  • вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
  • третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
  • последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Установка перил лестницы

Чтобы придать крыльцу эстетический вид, особенно если дом имеет резные элементы, ограждение можно выполнить из точеных изделий — балясин. Установка перил лестницы имеет и практическую цель — обеспечение безопасности.

Несмотря на то, что схема сборки балясин требует внимательности, аккуратности и некоторых столярных навыков, она достаточно проста.

Как установить перила на лестнице

Теперь рассмотрим, как установить перила на лестнице. Сначала подготавливают место установки и систему крепления для «быков» — опорных балясин. У подножия лестницы по осевой линии перил закрепляют стяжной анкер с заливкой основания в бетон. Такие же анкеры на болтовом соединении устанавливают и в верхней точке лестничного марша, по углам площадки перед входом, а также в промежутках, где расстояние больше 2,5 м. Далее на каждой ступени и по краю площадки, ориентируясь на осевую линию перил, сверлят отверстия под шиповое соединение с рядовыми балясинами так, чтобы просвет между ними составлял не более 15 см. Под эти отверстия вытачивают шипы на основаниях балясин. Шипы на верхушках балясин для лестничного марша изготавливают с учетом наклона перил, а для верхней площадки — с учетом высоты перил. Кроме того, готовят подперильники с соответствующими отверстиями под шипы балясин, перила по длине ограждения и систему стягивания верхушек «быков». Система стягивания состоит из лицевого и рядового прижимов и стягивающей головки. Канавка в перилах и прорезы в прижимах должны соответствовать ширине подперильника.

Крепление перил деревянных лестниц

Последовательность сборки ограждения из балясин на фото.

Когда все детали готовы, приступают к сборке ограждения крыльца. Можно начинать крепление перил деревянной лестницы. Сначала в соответствующие места устанавливают «быки» и рядовые балясины. Сверху на них крепят подперильники, а затем прижимы и всю конструкцию стягивают головкой. В конце устанавливают перила, закрепив их на шурупы с обратной стороны подперильника. Процесс сборки на лицевом и промежуточном «быках» с горизонтальными или наклонными перилами одинаков.

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210 235 9 10 270° 202,5°
235 260 10 11 300° 225°
260 285 11 12 330° 247,5°
285 310 12 13 360° 270°
335 13 14 390° 292,5°
335 360 14 15 420° 315°

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Способы крепления поручня лестницы к стене

К стене крепят поручень если ширина ступенек на лестнице превышает 120 см. Второй поручень делают из того же материала и той же формы, что и на балясинах, но крепят его к стене.

Для монтажа поручня на стену существует целый ряд креплений — кронштейнов — под разный профиль (круглый, овальный, фигурный). С  одной стороны крепежа находится круглый или квадратный фрагмент с ровной поверхностью и проделанными в нем отверстиями. Эту часть устанавливаем на стену. Крепеж подбираем в зависимости от материала, из которого сделана стена. Используем саморезы, если стены деревянные, дюбеля для стен из бетона и кирпича, и специальные дюбеля для крепления к легкому бетону.

Несколько видов кронштейнов для крепления поручня к стене

Количество и размер крепежа для установки лестничного поручня на стену подбираем исходя из соображений надежности. На каждом кронштейне производители делают минимум четыре отверстия. Вот четыре самореза/дюбеля/гвоздя на каждый и ставим. При выборе длины лучше исходить из соображений «чем длиннее, тем лучше». Все-таки на настенный поручень может приходится солидная нагрузка, так что лучше перестраховаться, чем лететь вниз…

Вторая часть для настенного крепления лестничных перил — куда крепится сам поручень — может быть разной. Под круглые трубы может быть кольцо определенного диаметра, под прямоугольные или квадратные поручни обычно идет ровная площадка. В этой части кронштейна для лестничного поручня тоже есть отверстия — чтобы можно было закрепить перила. И в данном случае количество крепежа должно быть равно количеству отверстий (по тем же соображениям).

Есть еще такие варианты

Есть кронштейны для настенного крепления поручней с разным углом наклона. Выбирают их исходя из собственных представлений об удобстве и планируемой высоте опоры. Еще встречаются телескопические модели, которые позволяют задать расстояние до стены и/или угол наклона. Еще есть торцевые настенные кронштейны, которые одновременно с фиксацией краев поручня еще и декоративно их оформляют.

Примерно так все это устанавливается

Количество кронштейнов зависит от его длины поручня. Обычно ставится по одному элементу по краям, а межу ними расчетное  число, с расстоянием 40-60 см. Чем меньше несущая способность стены, тем чаще ставим настенные держатели для перил.

Подписка на дзен канал
Понравилась статья? Поделиться с друзьями:
Sdelai-Lestnicu.Ru
