Чертежи лестницы на второй этаж своими руками: маршевые, винтовые и криволинейные конструкции

X

Любое изготовление лестницы начинается с проектирования. На этом этапе выбирается тип конструкции, ее размер, другие характеристики и создается чертеж. Далее мы рассмотрим, как выполнить чертежи лестницы своими руками.

Эскиз маршевой лестницы

Эскиз маршевой лестницы

Типы лестниц



Прежде чем приступать к проектированию, необходимо определиться с типом изделия.

Существуют следующие виды лестниц:

  • Маршевые прямые;
  • Маршевые поворотные;
  • Винтовые;
  • Криволинейные.

Каждый из этих типов обладает определенными достоинствами и недостатками.

Маршевые

Конструкция таких изделий довольно простая, поэтому их проще всего построить самостоятельно. Кроме того, такие модели являются наиболее удобными в эксплуатации и безопасными. По ним без проблем можно поднять крупные предметы, к примеру – мебель.

Учитывая безопасность во всех аспектах, они являются наилучшим выбором, особенно, если в доме проживают дети или пожилые люди. Однако, имеется и недостаток, который может стать серьезным препятствием для их использования. Дело в том, что для обеспечения удобного угла наклона и высоты ступеней понадобится довольно много места.

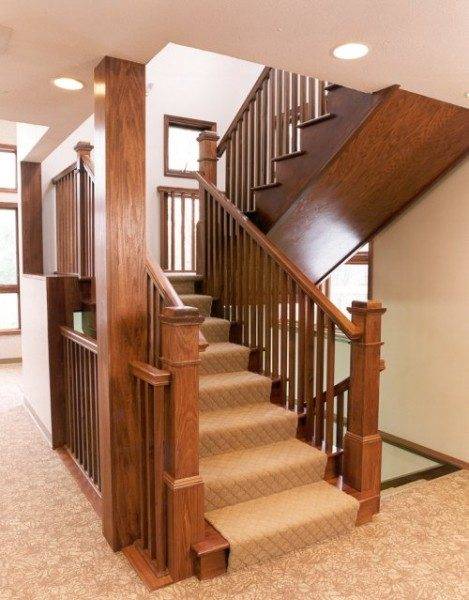

На фото - маршевая лестница с поворотом 180 градусов

На фото — маршевая лестница с поворотом 180 градусов

Если при расчете выясняется, что марш содержит более 14-ти-15-ти ступеней, то его необходимо разделить на два проема, между которыми делается площадка. В таком случае имеет смысл выполнить поворотную конструкцию.

Обратите внимание! Поворот марша может стать выходом из ситуации, когда в помещении не хватает места для длинного изделия. При этом марши можно расположить вдоль стен.

Поворотные марши чаще всего делают с углом поворота в 90 или 180 градусов. Для экономии места, площадку между маршами можно заменить забежными ступенями.

Совет! Место под такой конструкцией можно использовать с пользой, к примеру, обустроить там кладовую или шкаф.

Винтовые

Винтовые лестницы обладают более сложным каркасом, поэтому их сложней выполнить самостоятельно. Все ступени таких лестниц являются забежными, они размещаются спирально по правильному радиусу. Это обеспечивает компактность изделию, благодаря чему они пользуются популярностью у владельцев небольших помещений.

Что такое лестница с забежными ступенями

Что такое лестница с забежными ступенями

Такие конструкции обладают привлекательным видом и обладают достаточной прочностью. Однако, имеется один существенный недостаток – они не очень удобные в эксплуатации и не позволяют перемещать по ним крупногабаритные предметы. Поэтому такие конструкции лучше использовать как дополнительные.

Криволинейные

Этот вид изделий является смесью маршевых и винтовых конструкций. Они красиво смотрятся, но выполнить их самостоятельно практически невозможно, а цена готового изделия очень высокая.

Криволинейная лестница

Криволинейная лестница

Проектирование

И так, самым оптимальным вариантом является маршевая конструкция, которую далее мы и будем проектировать. Весь этот процесс необходимо выполнять на бумаге. Причем, создавая чертеж лестницы на второй этаж своими руками, необходимо сразу же указывать все размеры.

Начинать нужно с плана помещения, чтобы легче было определиться с размерами и расположением изделия. При этом в плане необходимо указать расположение всех дверей и окон, а также мебели и прочих возможных преград.

Строительные нормы

Прежде чем начинать выполнять чертеж лестницы своими руками, необходимо ознакомиться со следующими строительными норами:

  • Угол наклона конструкции должен составлять не более 45 градусов;
  • Ширина лестничного марша должна быть не менее 0,9-1м;
  • Высота ступени не должна превышать 20 см;
  • Глубина проступи должна быть не менее 25 см;
  • Все ступени должны быть одинаковой высоты, так как при подъеме и спуске используется мышечная память;
  • Высота ограждения должна составлять 0,9м;
  • Если используются забежные ступени, то их ширина на линии движения должна составлять не менее 20 мм.

Все дальнейшие расчеты необходимо выполнять в соответствии с этими нормами.

Обратите внимание! Если планируется поворотная конструкция на 180 градусов, то расстояние между маршами должно быть не менее 75 мм.

Необходимая ширина лестничного марша

Необходимая ширина лестничного марша

Расчет и выполнение чертежа

Чертеж будущей конструкции необходимо нанеси на план, для этого надо узнать размеры изделия и рассчитать остальные его параметры.

Инструкция выполнения этой процедуры выглядит следующим образом:

  1. Вначале надо рассчитать количество ступеней. Для этого следует высоту помещения с перекрытием разделить на высоту одной ступени. К примеру, расстояние от пола до пола составляет 2,8м, а высота ступени – 17 см, в таком случае получаем 280/17=16 ступеней.
  2. Затем надо узнать длину изделия, расчет выполняется путем умножения глубины проступи (берется оптимальное значение) на количество ступеней, к примеру, 25*17=4,25м. Если длина известна заранее или пространство ограничено, то следует узнать глубину проступей. В этом случае возможная длина делится на количество ступеней.
  3. Полученные значения следует откорректировать, чтобы изделие было удобным и хорошо «вписывалось» в план.
  4. Умножив ширину марша на длину изделия, можно узнать площадь, которую займет будущее изделие. К примеру, 4,25м*1м=4,25 метров квадратных.
  5. Напоследок, следует узнать длину опорных балок (косоуров или тетив). Для этого используется теорема Пифагора, где длина изделия и высота помещения являются катетами, а искомая величина – гипотенузой. Расчет получается следующим: 18,06(квадрат длины)+7,84(квадрат высоты)=25,9, отсюда извлекаем квадратный корень и получаем 5,08 метров квадратных.
  6. Все полученные расчеты надо запечатлеть на бумаге в виде чертежа на плане.
Пример чертежа (вид сверху)

Пример чертежа (вид сверху)

ЕЧертежи винтовых лестниц своими руками – делаем все правильно» href=»http://sdelai-lestnicu.ru/osobennosty/111-chertezhi-vintovyh-lestnic-svoimi-rukami»>Чертежи винтовых лестниц своими руками – делаем все правильно).

Получить дополнительную информацию по расчету и созданию чертежа можно из видео в этой статье.
