Армирование монолитной лестницы: особенности выбора и вязки арматуры

X

Лестница — достаточно сложная архитектурная конструкция, и помимо привлекательного внешнего вида она должна быть достаточно прочной. Стремительно растет популярность железных и деревянных лестниц, но вытеснить монолитные им не удастся никогда, поскольку надежность этой разновидности остается вне конкуренции. А армирование монолитной лестницы — один из наиболее значимых этапов, обеспечивающий ей максимальную прочность.

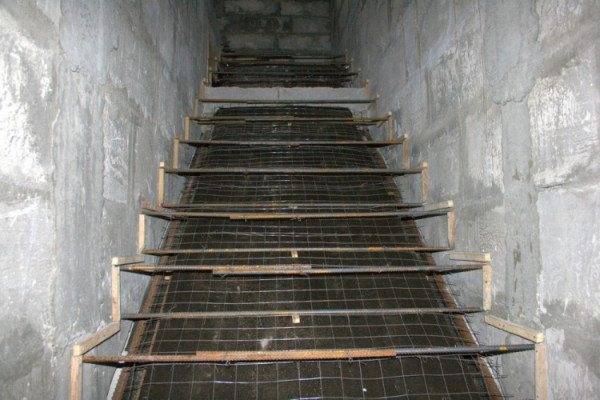

Фото монолитной железобетонной лестницы.

Фото монолитной железобетонной лестницы.

Качества лестниц из монолитного бетона

Преимущества монолитной лестницы:

  • долговечность и прочность;
  • пожаробезопасность;
  • безопасность передвижения;
  • экологичность (используются исключительно натуральные материалы);
  • разнообразие конструкций и декоративных отделок;
  • доступная цена.

Положительные характеристики и простота монтажа обеспечивают популярность железобетонных лестниц. На практике доказаны преимущества бетона для благоустройства помещений внутри зданий и ландшафтных территорий. Практикуется монтаж своими руками, обеспечивающий максимальную экономию.

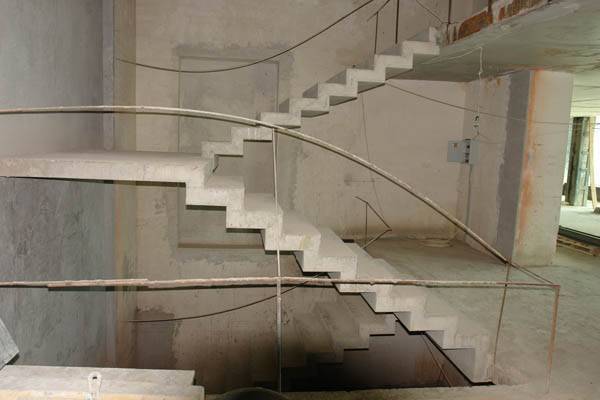

Железобетонные лестницы - красивый и практичный архитектурный элемент

Железобетонные лестницы — красивый и практичный архитектурный элемент

В зависимости от предназначения и предполагаемого уровня нагрузки рекомендуется использование соответствующих марок бетона:

  • для наружного использования — конструктивный и тяжелый бетон;
  • для внутренних конструкций (например, лестниц) — пористые, легкие заполнители.

Лестницы из бетона не требуют дополнительного обслуживания в течение длительного времени из-за отсутствия элементов, которые могут расшататься, от регулярной динамической нагрузки. Бесспорным достоинством является исключение вероятности скрипа, даже после продолжительной эксплуатации и значительных нагрузок.

Специфические особенности используемых материалов позволяют воплощать в реальность самые сложные оригинальные задумки: от самых простых маршевых до сложных конфигураций.

Как армировать лестницы



Внутренние лестницы – какие они бывают

Внутренние лестницы – какие они бывают

Прежде чем приступить к армированию, необходимо подготовить материалы, предусмотренные технологией, требования которой являются обязательными независимо от того, работает ли профессионал или любитель.

Итак, вам потребуются:

  • качественные чертежи армирования монолитной лестницы;
  • строительная арматура, выбор диаметра должен соответствовать предполагаемым нагрузкам;
  • пластиковые фиксаторы;
  • отожженная вязальная проволока, также практикуется использование электротехнических пластиковых хомутов;
  • для армирования ступеней потребуется сетка (4 мм).

Армирование лестниц осуществляется с помощью следующих инструментов:

  • Электрический шуруповерт;
  • крючок для шуруповерта;
  • сварочный аппарат.

Подготовив всё необходимое, можно приступать к непосредственной работе с каркасом.

Порядок работы

На фото – чертёж винтовой лестницы.

На фото – чертёж винтовой лестницы.

  1. Используя чертежи армирования лестницы, составьте схему, которая существенно облегчит осуществление работ, поможет избежать множества ошибок. В ней должны быть указаны расстояния между прутьями арматуры, чётко определены индивидуальные особенности конструкции.
  2. Укладка стержней каркаса осуществляется в точном соответствии со схемой, в результате ячейки сетки должны быть одинакового размера.
  3. Для исключения изменения положения арматуры в процессе осуществления монтажных работ необходимо обеспечить надежное скрепление отдельных элементов между собой.

Существует два варианта скрепления, соответствующие возможностям и специфическим условиям объекта:

  • сварка;
  • вязка.
Фото – сварка арматуры.

Фото – сварка арматуры.

Распространено мнение, согласно которому сварка существенно снижает прочность конструкции, это не совсем верно. Многие качественные характеристики теряет исключительно закалённая высокопрочная арматура. Для обычной арматуры можно смело использовать сварочный аппарат. Негативные последствия исключены, при этом вам удастся сэкономить время.

При отсутствии возможности использования сварочного аппарата для создания сетки используют отожжёную вязальную проволоку. С этой целью в работу пускают крючок, закреплённый в электрический шуруповёрт.

Внимание! Появление современных строительных материалов позволяет экспериментировать, к примеру, все чаще в качестве альтернативы проволоки используют пластиковые хомуты.

Особенности вязки арматуры

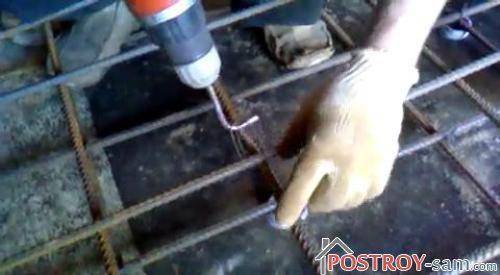

На фото – вязка арматуры крючком.

На фото – вязка арматуры крючком.

Осуществляя армирование монолитных лестниц, следует внимательно следить за соблюдением расстояния между элементами и опалубкой — 3 см. Для облегчения соблюдения этого требования используют специальные пластиковые фиксаторы, характеризующиеся высоким уровнем прочности. Визуально они напоминают стул.

Вспомогательные элементы подкладывают под стержни в точках соединения (сваркой, проволокой). Соблюдение рекомендаций исключает вероятность перекосов и неровностей сетки.

Очень важно при осуществлении соединения силовой арматуры, для которой используются отдельные куски, предусмотреть нахлёст стержней. После завершения монтажа базового каркаса можно приступать к креплению сетки, обеспечивающей жёсткость ступеней возводимой конструкции.

Относительно каркаса, предназначенного для двухмаршевой лестницы, также сложных конструкций необходимо обеспечить прочное крепление их площадок. Армирование монолитных лестниц осуществляется с соблюдением общепринятых правил.

Фото – опалубка лестницы.

Фото – опалубка лестницы.

Создание любой конструкции из бетона предусматривает несколько обязательных этапов:

  • монтаж опалубки;
  • сборка арматурного каркаса;
  • заливка бетона.

Инструкция строительства монолитной лестницы предусматривает соблюдение общепринятых правил. Стоит отметить, что процесс осуществления работ усложняется специфическими особенностями конструкции, ее размерами, наклоном и формами.

Наиболее сложным этапом считается создание опалубки. Армирование лестничных маршей скорее требует внимания, соблюдение рекомендаций существенно облегчит работу.

Особенности построения лестничных маршей

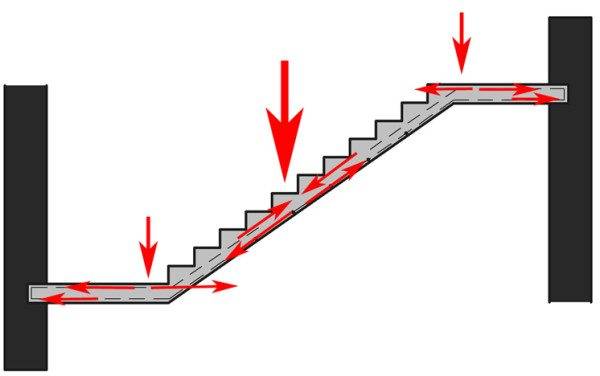

Фото – проектирование лестниц.

Фото – проектирование лестниц.

Армирование лестничного марша требует определённых знаний, и следует уделить внимание изучению сил, оказывающих влияние на прочность. К примеру, рассмотрим ступени одномаршевой лестницы.

Сила тяжести, возникающая под воздействием массы сооружения, веса людей, предметов, перемещаемых с одного этажа на другой, оказывает влияние на сооружение.

В результате регулярного воздействия силы тяжести:

  • в нижней части бетон растягивается;
  • в верхней — сжимается.

Для одномаршевых лестниц оптимальным вариантом является арматурный каркас, расположенный в нижней части, этого вполне достаточно, доказано практическими испытаниями.

Одним из наиболее распространённых способов армирования, который с лёгкостью освоит человек, у которого отсутствуют профессиональные навыки, является укладка стальной сетки в верхней части (стандартный размер ячеек — 100 х 100 х 5).

Предназначение этой сетки заключается в защите поверхности от ударов и сколов, жёсткость сооружения остается неизменной. Для двухмаршевой лестницы необходимо создать каркас нижней и верхней части.

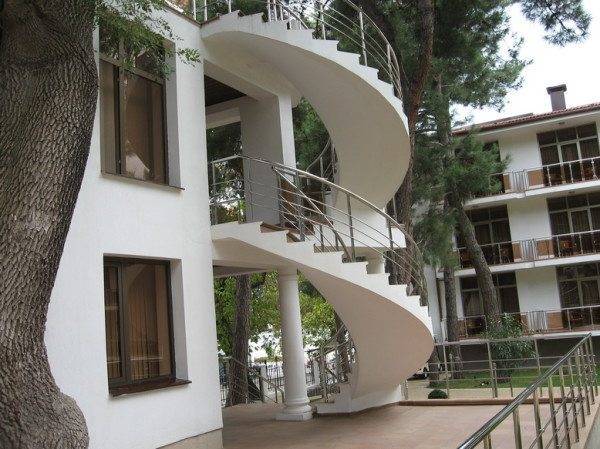

Особенности винтовых лестниц

Одномаршевая лестница: простое решение

Одномаршевая лестница: простое решение

В качестве примера можно рассмотреть спиралевидную лестницу. Период её создания несколько растянется из-за специфических особенностей конструкции:

  • создание криволинейной опалубки, для которой требуется значительное количество щитов и опор;
  • сложный арматурный каркас для этого типа конструкции под силу создать профессионалу, самостоятельное осуществление работ может привести к неутешительным последствиям.

Если существует необходимость самостоятельного осуществления строительных работ, рекомендуется отдать предпочтение простым конструкциям, не требующим профессиональных навыков.

Выбор арматуры

Как правило, для самостоятельного осуществления работ используют арматуру:

  • Ø14 мм А 400 С;
  • Ø8 мм А 400 С;
  • проволоку Ø4 мм Вр-I. Марши и площадки армируются двойной сеткой;
  • для армирования маршей оптимальным вариантом является арматура Ø14 мм А 400 С, рекомендуемое расстояние при укладке — 150 мм;
  • для поперечного армирования следует приобрести Ø8 мм А 400 С;
  • для площадки — Ø14 мм, шаг 200 мм;
  • для разнесения двух сеток используют специальный фиксатор, для изготовления которого используют арматуру Ø8 мм А 400 С. Его высота должна быть не менее 100 мм;
  • для соединения сеток используют крючки (120 мм). Монтируются крючки в шахматном порядке на продольную арматуру. Для того, чтобы легче было ориентироваться, устанавливать их следует через один стержень.

Последовательность проведения работ

Армирование лестницы следует начинать снизу, это обосновано тем, что давление направлено сверху, соответственно укрепление должно быть с противоположной стороны.

Наиболее востребованной считается стальная арматура, этот материал вне конкуренции по причине своей прочности, надёжности, устойчивости к внешним воздействиям. Она позволяет создавать оригинальные конструкции.

Практикуется использование стальной сетки, однако этот способ характеризуется минимальной прочностью.

Отличительной особенностью монолитной конструкции сравнительно с деревянной, к примеру, является то, что сооружения должны быть изготовлены в процессе строительства на месте предполагаемого расположения.

Приступать к строительству сложного функционального сооружения допустимо исключительно после составления точного чертежа и проведения расчётов.

Наиболее распространенные ошибки выбора проекта:

  • размещение конструкции в проеме 1,5 х 1,5 метра;
  • монтаж узких винтовых моделей для полных и слишком высоких людей.

Совет. Проектирование лестниц осуществляется параллельно с разработкой проекта всего дома.

Заключение

Ошибки в строительстве могут привести к серьезным последствиям. Лестница требует соблюдения множества правил, от которых зависит прочность, надёжность, а соответственно, безопасность людей.

Идеальным вариантом считаются услуги профессиональных строителей. Если же вы приняли решение о самостоятельном проведении работ, возьмите готовый проект, составленный профессиональным проектировщиком. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
