Как сделать самому винтовую лестницу: типы конструкции. Материалы для изготовления. Расчеты, Изготовление ступеней и перил. Сборка лестницы

X

Лестница в доме является не только способом соединения двух этажей, но еще и крупным элементом интерьера. В настоящее время существует великое множество разных лестничных конструкций. Но особое место среди них занимают винтовые изделия.

Это весьма сложные в проектировании и изготовлении предметы. Поэтому при наличии возможности, лучше заказать такую конструкцию в специализированной фирме.

Винтовая конструкция

Винтовая конструкция

Мастера сделают точный расчет и создадут такую лестницу в соответствии со всеми нормами. Помните, что любая ошибка во время разработки проекта или его реализации может впоследствии дорого обойтись.

Если же вы уверены в своих столярных навыках и у вас достаточно свободного времени, то можете создать сами такое изделие. Как сделать винтовую лестницу правильно, вы узнаете из нашей статьи.

Общая характеристика винтовых лестниц



Достоинства

Данная постройка обладает несомненными преимуществами:

  • компактность – винтовая конструкция занимает немного места;
  • экономный расход материала – его потребуется гораздо меньше, чем в случае с маршевым типом изделий;
  • оригинальный внешний вид – эта постройка может стать настоящим украшением для домашнего интерьера.

Недостатки

Минусы этих конструкций заключаются в следующем:

  • малофункциональность – такая лестница не позволит занести мебель или крупную бытовую технику;
  • сложность в использовании – идти по спирали труднее, чем по прямой. Поэтому, еще на этапе проектирования, нужно тщательно продумать эргономичность, которой будет обладать самодельная винтовая лестница. В первую очередь, обратите внимание на размеры и количество ступенек, а также на удобство и надежность перил.

Основные типы конструкции

В зависимости от формы, выделяют 2 разновидности такого изделия:

  • многоугольная – такие постройки повторяют конфигурацию стен помещения. Ступеньки соединены между собой прямой или спиралевидной тетивой. Также может быть применен косоур или больца. При этом перила, наравне со столбом, являются несущей конструкцией, придающей жесткость всей постройке;
На фото - многоугольный тип

На фото — многоугольный тип

  • округлая – в ней ступеньки расположены радиально и прикреплены к опорному столбу. Соединяются они друг с другом при помощи спиралевидной тетивы или больцев.
Округлая разновидность

Округлая разновидность

Материалы для изготовления

Ступени для винтовых лестниц обычно изготавливают из твердых пород древесины. Лестничные ступеньки могут быть выполнены из дуба, клена или кедра. В наиболее современных моделях часто применяется пластик, каленое стекло или металл.

Лестницы из дуба – особенности изготовления и сборки

Лестницы из дуба – особенности изготовления и сборки

В некоторых образцах лестниц используются искусственный гранит, керамика или даже мрамор. Цена таких изделий будет соответствующей.

В отдельном ряду стоят перила и тетивы. Их изготавливают из клееной древесины или различных сплавов.

В свою очередь, опорный столб может быть металлическим, деревянным или каменным. Наиболее распространенными являются первые два варианта.

Совет! В данном случае оптимальный вариант – это использование стальной трубы. Она имеет достаточную прочность, и к ней легко будет крепить перила.

Изготовление винтовой лестницы

Расчеты

Процесс изготовления начинается с расчета всех необходимых параметров. В качестве примера рассмотрим случай, когда нам необходимо сделать конструкцию шириной 85 см и высотой 2,7м с центральной опорой, имеющей диаметр 20 см.

Вначале определяем общий диаметр нашего будущего изделия. Он будет равен умноженной на два толщине лестницы плюс диаметр опоры. То есть – 85*2+20=190 см.

В эту окружность нужно вписать второй круг. Вдоль него будет подниматься человек. Ее радиус обозначим как R1. Он высчитывается как сумма половины ширины конструкции и половины радиуса центральной стойки. В нашем случае это будет выглядеть так: 85:2+20:2=52,5 см

Мраморная лестница – красота и надежность

Мраморная лестница – красота и надежность

Что касается ширины ступеней, то она составляет не более 40-44сантиметров. Самодельные винтовые лестницы имеют здесь одну особенность. У них эта ширина будет возрастать по мере удаления от центра лестницы. Поэтому для вычислений мы будем использовать среднее значение, равное 20 см.

Теперь определим число ступеней в одном витке конструкции — разделим длину второй окружности на ширину ступени. Выглядит это так:  (2*3,14*52,5)/20=16,4. Данный результат округляем и получаем 16 ступеней.

Следом вычисляем примерную высоту ступенек. С этой целью разделим окружность радиальными линиями на 16 одинаковых частей.

При этом отметим следующее. Чтобы лестница оказалась удобной в процессе эксплуатации, последняя ступень витка должна находиться выше первой на высоту человеческого роста. Вдобавок нужно учесть толщину ступеней и добавить небольшой запас, равный 10-15 сантиметрам.

Приняв средний рост человека за 185 см, толщину ступеньки в 4 см, плюс запас в 15 см, получаем высоту витка, равную 204 см.

Это значение мы разделим на количество ступеней: 204/16=12,75. Таким образом, мы получили высоту ступеней, которая будет составлять 12,7 см.

Следующим нашим шагом станет расчет общего количества ступеней. Инструкция по вычислению здесь проста – мы разделим высоту всей лестницы на высоту одной ступеньки. Выглядит это так: 270/12,7=21,2. Округляем и получаем 21 штуку.

Рассчитываем ступеньки

Рассчитываем ступеньки

Теперь нам нужно вычислить окончательную высоту ступени. Для этого высоту конструкции разделим на число полученных элементов: 270/21=12,85. Это означает, что данный параметр будет равен 12,8 см.

Изготовление ступеней и перил

Ступеньки нужно изготавливать из прочной древесины, такой, как дуб или бук. А лучше всего использовать уже готовые прямоугольные элементы. Из них можно выпилить заготовки нужной конфигурации.

В продаже можно встретить элементы толщиной 4 см со следующими размерами: 40х80 сантиметров и 30х110 сантиметров. И те, и другие можно разрезать по диагонали, получив в итоге трапециевидные заготовки. После этого им надо придать нужную форму и закруглить края.

Готовые ступеньки красим или лакируем. Затем крепим к ним специальные втулки. Они позволят прикрепить ступени к опорной стойке.

Выпиливаем заготовки

Выпиливаем заготовки

После этого переходим к решению проблемы того, как сделать перила для винтовой лестницы. Для создания балясин применим металлические или деревянные стержни. Поручни изготовим из клееного бруса.

Перила можно сделать состоящими из прямых брусков или криволинейными. Второй вариант выглядит гораздо эффектнее, но его довольно трудно выполнить.

Сборка лестницы

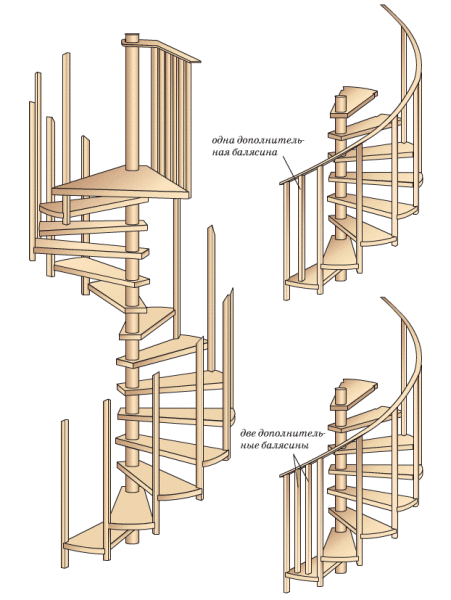

Собираем конструкцию

Собираем конструкцию

НКак сделать металлический каркас для лестницы» width=»640″ height=»360″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Закончив подготовку, переходим к сборке изделия своими руками. В ходе нее нужно обязательно уделить внимание надежности крепления центральной опоры. Ведь в первую очередь от этого зависит безопасность всей последующей эксплуатации.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как сделать металлический каркас для лестницы).
