Лестничные ступени ЛС 12: этапы строительства железобетонных лестниц. Особенности маркировки

X

Лестница является обязательным элементом любого строения более одного этажа. О том, какой будет она, необходимо задуматься ещё на этапе проектирования. Один из наиболее распространённых и рациональных способов устройства лестниц – использование готовых маршей, особо распространённых в гражданском и промышленном строительстве.

Для частных коттеджей лестничная ступень ЛС 12 является более подходящим вариантом, с помощью которого возможен индивидуальный подход и учет особенностей конкретного дома. Используя качественные изделия, изготовленные согласно ГОСТ 8717.0-84, и соблюдая правила и последовательность монтажа, можно смонтировать капитальную, безопасную и красивую лестницу.

Красивые лестницы – обзор деревянных и кованых творений

Красивые лестницы – обзор деревянных и кованых творений

Железобетонные лестничные ступени

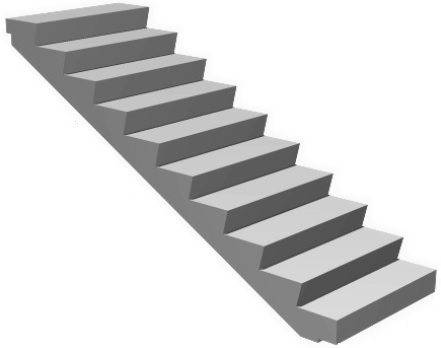

На фото – проектирование лестничного марша.

На фото – проектирование лестничного марша.

Железобетонные лестницы – доступный и рациональный способ устройства межэтажных переходов в частном домостроении.

Популярность применения железобетонных ступеней объясняется несколькими факторами:

  1. Довольно доступным способом укладки, не требующим в большинстве случаев использования специальной техники. Вполне достаточно средств малой механизации, а иногда и привычного ручного труда.
  2. Цена на изделия и на всю лестничную конструкцию в целом вполне доступна и является одним из самых экономных вариантов. При этом можно устроить лестницы разных видов – традиционные маршевые, парадные маршевые распашные, в редких случаях возможно даже устройство винтовых, естественно при соблюдении технологии и чётком следовании проектным расчётам.
  3. С эстетической целью и для соответствия интерьерному решению допускается отделка разными строительно-отделочными материалами, единственные требования к которым – высокая степень износостойкости и антискользящая поверхность.

Используются ступени для устройства маршей лестниц внутри помещений, а также для наружных конструкций на несущем основании, в качестве которого могут быть использованы стальные косоуры, – швеллер, двутавровая балка.

Изготовление

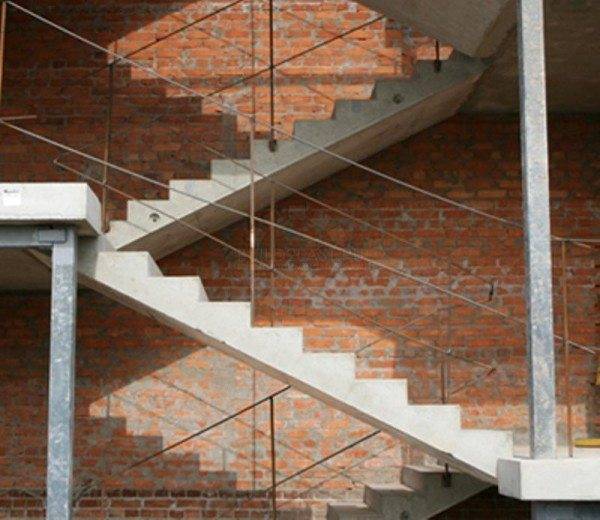

Железобетонные лестницы - красивый и практичный архитектурный элемент

Железобетонные лестницы — красивый и практичный архитектурный элемент

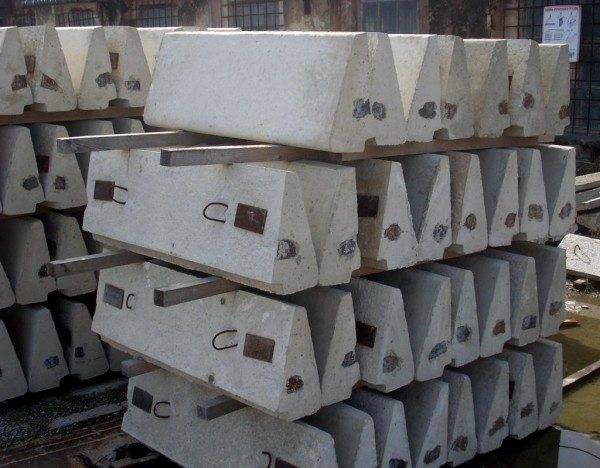

Лестничные ступени – элементы для набора и монтажа лестничного марша.

Данные железобетонные изделия промышленностью выпускаются по типам и размерам:

  • с закладными деталями и без них;
  • с армирующей сеткой и без нее;
  • разной длины, на которую указывает числовое значение, например, лестничные ступени ЛС 15 имеют длину 1500 мм.

Внимание! По ГОСТу закладные детали необязательны только в случае согласования проекта, позволяющего обходиться без таких строительных деталей.

Ступени бывают с гладкой или шершавой поверхностью. Последние предназначены для дальнейшей отделки, например, керамической плиткой, мрамором и т.д.. Гладкие не требуют специальной обработки, но для их большей прочности используется сетка, которая располагается под поверхностным слоем.

Основные ступени марша с маркировкой ЛС используются одновременно с фризовыми ступенями для верха и низа с соответствующей маркировкой ЛСВ, ЛСН, которую следует искать на обратной стороне изделия.

Для производства могут использоваться несколько видов бетона – лёгкий, тяжёлый, силикатный, но при этом класс бетона должен быть не меньше В15 (для ступеней с наружной эксплуатацией не менее В25). По результатам технических испытаний нагрузка до 600 кгс/м² кратковременно должна быть выдержана.

Для удобства монтажа лестниц с разным направлением движения (по часовой стрелке или против) закладные детали могут быть и с правой стороны, и с левой, либо с обеих сторон.

В качестве арматуры используется сталь классов АI-АIII, иногда применяется проволока ВрI. Как дополнительные элементы используются плоская лестничная ступень (ЛСС) для устройства сквозных маршей и лестничный площадочный вкладыш (ЛСП).

Особенности транспортировки и хранения

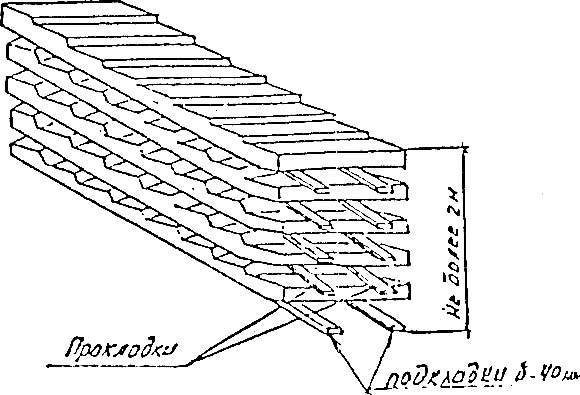

На фото – способ хранения лестничных ступеней.

На фото – способ хранения лестничных ступеней.

Особо внимательно следует относиться к транспортировке данной продукции, а также к её хранению на строительной площадке. Высота рядов не должны быть выше пяти, с обязательной прокладкой между деталями. Транспортировка допускается только при укладке продольно оси транспорта. На стройплощадке следует задействовать автокран для разгрузки за специальные приспособления упаковочных пачек или за монтажные петли.

Не допустимы различные трещины более 0,1 мм, также следует контролировать точность и прямолинейность размеров. Отклонения не должны превышать в среднем 2 мм, а вообще допустимые значения находятся в интервале от 1 до 5 мм.

Основные этапы строительства железобетонных лестниц

Устройство лестниц с использованием наборных ж/б элементов, например, лестничные ступени ЛС 11 11, должно вестись по всем нормам и правилам.

Перед началом работ должны быть проведены следующие мероприятия.

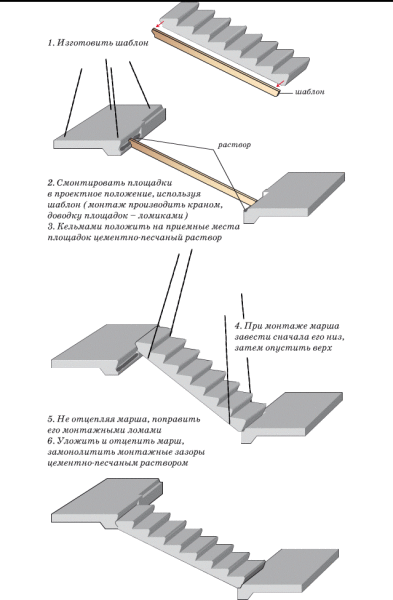

На фото – этапы установки.

На фото – этапы установки.

  1. Подготовка будущей лестничной клетки:
  • закладка или усиление фундамента под неё и доведение уровня до первой площадки;
  • при проведении реконструкции объекта необходимо провести демонтаж старой конструкции и подготовку под новую лестницу.
  1. Монтаж лестниц из ступеней должен происходить одновременно с общестроительными работами, а в случае реконструкции здания во время проведения капитальных работ.
  2. Все несущие элементы для монтажа – косоуры, балки, швеллера – изготавливаются по размерам заранее и на объект поступают готовыми изделиями для проведения монтажных работ:
  • на косоурах должны быть приварены все накладки;
  • на балках, швеллерах высверлены отверстия.
  1. Устройство каждого марша проводить последовательно, предварительно выполнив следующие действия:
  • устройство подмостков;
  • разметка уровней межэтажных или междумаршевых площадок;
  • используя отбойный молоток, сделать гнёзда для балок, на которых будут крепиться площадки;
  • установить площадочные балки;
  • установить косоуры или иные монтажные элементы для лестницы, используя сварку или болтовое соединение.
  1. Укладка ступеней проводится вручную, начиная с нижней фризовой и с обязательной корректировкой точности положения при помощи металлических клиньев.
  2. В вышеизложенной последовательности проводится и дальнейший монтаж остальных маршей, но при этом:
  • обязательно подкладывать деревянные прокладки под опоры подмостков для перераспределения нагрузки на балки;
  • уложить ходовые доски;
  • провести заливку всех швов между ступенями.
  1. До окончания штукатурных работ следует использовать временные оградительные конструкции маршей с заменой на постоянные по завершению монтажа.
  2. Работы по монтажу ступеней можно выполнять и своими руками, но помощь обязательно понадобится. Идеально для работы требуются 2-3 монтажника, один из которых сварщик.

Нормы и правила

Монтаж лестниц должен проводиться с соблюдением всех требований технологического плана, с чётким соответствием проектной документации. Перед установкой обязательно следует проверить все размеры на наличие возможных отклонений и отбраковки.

Внимание! На все изделия и детали для такой лестницы обязательными являются паспорта соответствия, в которых указываются все их технические параметры, а на них самих должна иметься маркировка.

Согласно ГОСТ 8717.0-84 установлены такие предельно допустимые отклонения от линейных размеров ступеней в любую сторону:

  • не более 5 мм по длине изделия;
  • не более 3 мм по ширине;
  • не больше 2 мм по высоте.

Также, инструкция не позволяет проводить монтаж лестничных ступеней, которые набрали меньше 70% прочности. Отдельные требования касаются внешнего вида и равномерности окраски поверхности.

Особенности маркировки

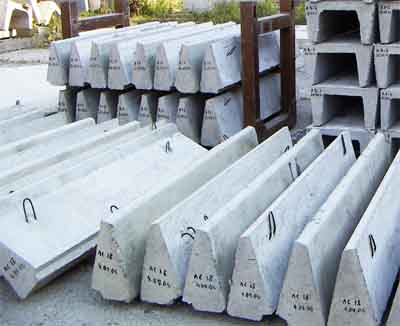

На фото – маркировка лестничных ступеней.

На фото – маркировка лестничных ступеней.

Вастном домостроении, сооружая лестницу из ж/б ступеней и исходя из размеров помещения, где планируется формирование лестничной клетки или размещение маршей, выбирают изделия согласно маркировке, которую несложно расшифровать.

Это буквенно-цифровые обозначения, где первая группа символов указывает тип и размеры, вторая группа – марка бетона. Например, лестничные ступени ЛС 14 В15.

Может присутствовать и дополнительная информация о закладных элементах, способе отделки и виде изделия. Например, буква «Г» обозначает гладкую, а буква «Ш» – шероховатую поверхность.

На длину указывает число сразу после букв ЛС:

  • 11 равняется 1100 мм;
  • 12 – 1200 мм;
  • 15 – 1500 мм и т.д.

Глубина ступеней у стандартных изделий составляет 330 мм, а высота 145 мм. Если размер нестандартный, дополнительно указываются эти значения на маркировке. О разных видах лестниц и их установке смотрите видео в этой статье.

Заключение

Независимо от того, каким образом ведутся работы – самостоятельно с привлечением помощников или специализированной бригадой – необходимо помнить о безопасности и вести работы с соблюдением всех норм.

Указания по производству работ, связанных со строительством лестниц, в том числе и из железобетонных ступеней, содержатся в СНиП 3.03.01-87 п.3.3.
