Наборная лестница: расчет уклона и устройство

В тех помещениях или подступах к зданию, где мало места для сообщения между этажами зачастую используют наборные лестницы, устанавливая их на тетивы или косоуры. В связи с этим нужно учитывать множество нюансов технологии и пожарной безопасности. Мы будем говорить в этой статье именно о таком типе лестничных ступеней, не упоминая о маршах типа ЛМ.

Хребтовая конструкция с деревянными наборными элементами

Хребтовая конструкция с деревянными наборными элементами

Многое о наборе

 Ступень бетонная

Ступень бетонная

Основное отличие наборных конструкций от литых или блочных состоит в том, что ступени здесь идут отдельно от наклонных балок и их монтируют на каркасы из лестничной тетивы или косоура. Такие элементы могут быть железобетонными, как на верхнем рисунке, стальными или деревянными. Об их размерах и установке пойдёт речь ниже, а также, вам будет продемонстрировано видео в этой статье по данной теме.

Уклоны

Возможные уклоны

Возможные уклоны

  • От уклона тетивы или косоура зависит не только удобство подъёма-спуска, но и безопасность человека, особенно это касается форс-мажорных обстоятельств, когда необходима экстренная эвакуация людей из здания. На рисунке вверху вы видите схему уклонов для лестниц и пандусов, которые предназначены для разных целей, где диапазон от 75⁰ до 90⁰ рассматривается исключительно для приставных конструкций, а от 0⁰ до 24⁰ — для пандусов. Поэтому, нас интересует область уклона от 25⁰ до 74⁰, то есть тот сектор, в котором нужна и возможна установка ступеней.
  • Следует обратить внимание на то, что рекомендуемый наклон для жилых и производственных помещений находится между 30⁰ и 45⁰, но самый оптимальный – между 30⁰ и 35⁰ (более удобный).  Для 40⁰-45⁰ наклона нужна хорошая физическая подготовка, чего нельзя сказать о детях и пожилых людях, а наклоны более 45⁰ делаются лишь для лестниц с низкой проходимостью (чердаки, подвалы).  Также крутые конструкции собираются из-за острой нехватки свободного пространства или желания его сэкономить, что чаще всего наблюдается в частном секторе.

Предупреждение. При обустройстве преходов между этажами в своём доме не забывайте о том, что чем круче наклон, тем уже будет получаться проступь.

Устройство

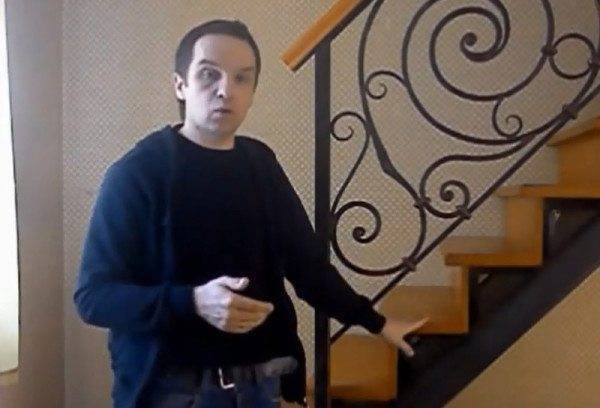

Проступи и подступенки крепятся на металлических косоурах

Проступи и подступенки крепятся на металлических косоурах

  • Сборные элементы из дерева состоят из двух элементов – проступи и подступенка, образующих собой букву Г. проступью называется верхняя горизонтальная часть, на которую наступает нога человека и она должна иметь ширину от 25 до 30 см, чтобы там вместилось не менее 70% стопы. Подступенок представляет вертикальную часть и зачастую делается более тонким ради экономии материала.
Определение параметров

Определение параметров

  • Высотой здесь называется расстояние от поверхности нижней проступи до поверхности верхней, а шириной проступи называется расстояние от одной боковой кромки до другой. Эти размеры должны быть взаимосвязаны с нашим шагом, так, для среднестатистического человека (160-180 см) шаг составляет от 60 до 64 см, и этот размер учитывается при сборке лестниц. Если сложить две высоты ступени с шириной проступи, то в результате должен получиться средний шаг.

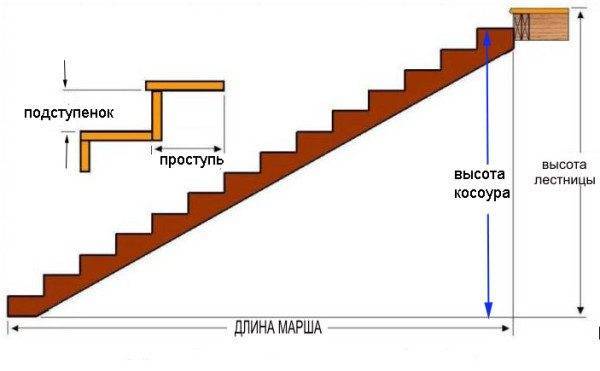

Расчёт сборной конструкции

Расчёт сборной конструкции

  • Для того чтобы рассчитать высоту и ширину ступеней, нам нужно точно знать высоту косоура или тетивы – благодаря этому параметру мы сможем подобрать количество ступеней с нужной высотой. Делая такое устройство своими руками, вы сами можете задать высоту косоура, но это, конечно, в соответствии с высотой потолка первого этажа и толщиной перекрытия. Допустим, что высота косоура у нас будет 266 см, тогда можно сделать ступени по 19 см высотой и у нас получится 266/19=14 штук.
  • Теперь остаётся выбрать ширину проступи, не забывая при этом о среднем шаге, а также о том, что этот параметр напрямую повлияет на длину марша, а значит, на площадь, которую займёт лестница. Если взять за ширину 26 см, тогда мы получим 19*2+26=64 см, как раз то, что нужно. Длина марша при этом получится 26*14=364 см.
  • Для вычисления длины тетивы или косоура нам нужно его высоту (h) в квадрате сложить с длиной марша (d) в квадрате и мы получим длину косоура (x) в квадрате – h2*d2=x2. На деле это будет выглядеть так: 2662+3642=70756+132496=203252, теперь √203252=450,8 или 4,51м.
Забежные ступени

Забежные ступени

Совет. Иногда в сборных лестницах приходится увеличивать крутизну наклона, чтобы поместить её на малой площади и проступи, соответственно, получаются узкими.  В таких случаях можно воспользоваться забежными ступенями, где верхняя проступь нависает над нижней (см. фото выше) на 3-4, или, максимум на 5 см.

  • Ниже приведена таблица, где находится своеобразная инструкция по подбору габаритов ступеней для сборных лестниц. Это касается конструкций из любого материала, будь то железобетон, сталь или дерево. Разница у таких ступеней заключается в том, что бетонные элементы уже готовы к установке, а из металла и дерева, при наличии подступёнка, собирается конструкционный элемент. Также отличается цена таких изделий.



Количество ступеней штук 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
Высота этажа в мм
2100 199,9 175 161,5 150 140 131,3 123,6
2400 200 134,6 171,4 160 150 141,2 133,3 126,3 120
2700 192,9 180 168,8 158,8 150 142,1 135 128,5 122,7
3000 200 187,5 176,5 166,7 157,9 150 142,9 136,4 130,4 125 120
3300 194,1 183,3 173,7 165 157,1 150 143,5 137,5 132 126,9



Высота подступенков в зависимости от их количества и высоты этажа

Пояснения. Красным цветом в таблице обозначены наиболее приемлемые размеры, при которых лестница называется «неутомляемой». Жёлтым цветом обозначены размеры, при которых лестницы наиболее легки в исполнении.

Заключение

Конструкции наборных лестниц не ограничиваются изделиями с прямыми маршами, сюда также включаются винтовые и спиральные лестницы. Для спиральных конструкций проступи служат частью каркаса, так как они крепятся к перилам и к опорному вертикальному столбу, без тетивы или косоура (читайте также об особенностях поворотных лестниц).
