Деревянная лестница своими руками. Типы лестничных маршей. Расчет и способы крепления элементов лестничной конструкции

Простая деревянная лестница своими руками сделанная, и своими мозгами спроектированная – гордость для каждого мастерового человека, да и гостям дома есть что показать, получив заслуженную похвалу.

Комбинированная лестничная конструкция (на тетиве и косоурах) и названия ее составных элементов

Комбинированная лестничная конструкция (на тетиве и косоурах) и названия ее составных элементов

Строительство деревянных лестниц своими руками можно разделить на несколько этапов:

  1. Ознакомление с типами и видами лестничных маршей.
  2. Обновление или получения новых знаний по требованиям нормативных и регламентирующих строительных документов по данным видам сооружений и их ограждений.
  3. Выбор материала для лестничных элементов из хвойных и лиственных пород дерева;
  4. Обмер пространства, отведенного в доме под лестничную клетку.
  5. Выбор и расчет самой лестничной конструкции, в соответствии с действующими рекомендациями ГОСТ и СНиП.
  6. Приобретение качественного пиломатериала.
  7. Правильная обработка (выпиливание элементов, их шлифовка, пропитка, покраска) и непосредственная сборка деревянной лестницы своими руками.

Строительные документы, нормы и правила

Чтобы учесть безопасные и удобные типоразмеры лестничных маршей и их ограждений еще на этапе проектирования, предварительно почитайте проблемно-ориентированную информацию в строительной документации, которая регламентирует эти характеристики:

  • НПБ 245 — 2001 и ГОСТ Р53254 — 2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования».
  • СНиП 2.08.01 — 89 «Жилые здания».
  • СНиП 31 – 01 — 2003 «Здания жилые многоквартирные».
  • СНиП 31 — 02 — 2001 «Дома жилые одноквартирные».
  • СНиП II – 25 – 80 «Деревянные конструкции».
Сделать своими руками деревянную лестницу из гнуто – клееного шпона, древесины с помощью струбцин, кондукторов очень сложно и долго, но в итоге получается очень красиво и эксклюзивно.

Сделать своими руками деревянную лестницу из гнуто – клееного шпона, древесины с помощью струбцин, кондукторов очень сложно и долго, но в итоге получается очень красиво и эксклюзивно.

Если собираетесь строить трудоемкие, но выигрышные для интерьера гнуто-клееные лестницы или ее элементы, то ознакомьтесь и с ГОСТ 20850-84 «Конструкции деревянные клееные».

Выбор строительного пиломатериала

Когда мы строим деревянную лестницу своими руками, то к подбору строительной древесины, с которой самим и придется работать, надо отнестись ответственно и грамотно. Ошибки при выборе дерева чреваты малой долговечностью эксплуатации лестницы, ее составляющих деталей и узлов.

Обратите внимание!
Некоторая древесина, выбранная в качестве строительного материала, будет в помещениях жилого доме очищать и дезинфицировать воздух.
Например, кедр – лечебное дерево, которое убивает болезнетворные бактерии, богато эфирными маслами и фитоцидами, которые благоприятно влияет и на нервную систему человека.

Делать деревянные лестницы своими руками, рекомендуется из твердых и прочных пород древесины, таких как:

Цена этих пород дерева сравнительно высока, например, по сравнению с елью, сосной, пихтой, но зато выше потенциал их эксплуатационных, потребительских характеристик (износостойкость, долговечность).

Сравнительные механические показатели и свойства разных пород дерева

Сравнительные механические показатели и свойства разных пород дерева

Обратите внимание!
Настоятельно не рекомендуется применять в качестве материала для ступеней, легкие для столярной обработки, но легко истираемые мягкие хвойные породы древесины.

Выбрав породу дерева строительного пиломатериала, по механическим свойствам (плотности, прочности), обратите при его приобретении внимание:

  • на его влажность (приемлемый показатель для сухого пиломатериала – 12 процентов);
  • на зрелость, структуру (наличие сучков, трещин, червоточины и других нарушений целостности, биологических изъянов и нарушений).

Обратите внимание!
Считается, что правильнее выполнять всю конструкцию целиком из одного и того же вида древесины.

Выбираем тип лестничных маршей

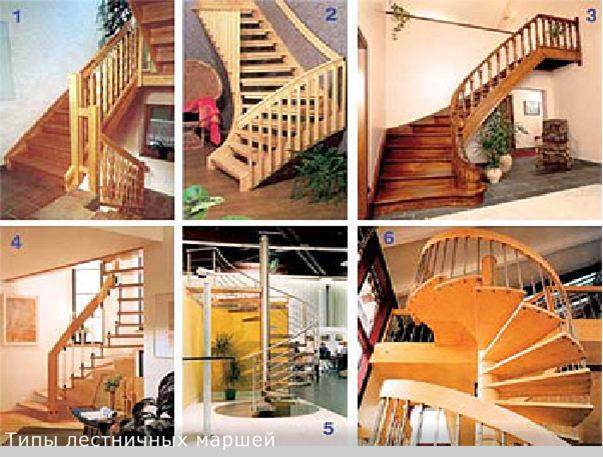

Фото: Примеры лестниц: на прямом (1), с поворотом на 90 градусов (2) и на округлом косоуре (3); на больцах (4); винтовая (5); спиралевидная разновидность винтовой (6).

Фото: Примеры лестниц: на прямом (1), с поворотом на 90 градусов (2) и на округлом косоуре (3); на больцах (4); винтовая (5); спиралевидная разновидность винтовой (6).

Когда строится лестница своими руками из дерева, то на этапе выбора вида и формы лестничных конструкций надо учесть следующие факторы:

  1. Место и типоразмеры пространства, которое отведено под лестничную клетку (длина, высота, возможные максимальные и минимальные углы наклона марша);
  2. Эксплуатационное назначение деревянной лестницы:

    • наружная конструкция, например входная для крыльца;
    • внутренние марши, между этажами;
    • вспомогательные лестницы, например, для погребов, подвалов, чердаков.
Складная чердачная лестница

Складная чердачная лестница

Чердачные стационарные, складные или раздвижные лестницы (убирающиеся в потолочное перекрытие лестницы с люком), обычно применяются для, не часто посещаемых, помещений верхних этажей чердачного типа и в условиях большого дефицита места.

Примеры форм деревянных маршей

Примеры форм деревянных маршей

  1. Форму лестничной конструкции, которая безопасно, удобно для эксплуатации, впишется в пространство, отведенное под нее, и будет органически смотреться в интерьере помещения:

    • маршевые, например, на тетивах, когда торцы ступеней примыкают или вкладываются в балку, или на косоурах, где наклонные несущие балки подпирают проступи снизу;
    • винтовые и ее спиралеобразные аналоги (эвольвентные);
    • комбинированные.
  2. Выбранный способ крепления лестничных элементов (ступеней, несущих балок и узлов):

    • на косоурах или тетивах;
    • на центральном несущем стержне, балке, обсадной трубе (винтовые и их спиралевидные разновидности);
    • на больцах (консольные самонесущие варианты);
    • комбинации креплений.

Расчет лестничных маршей и размеров ее элементов

Определившись с местом под лестничную клетку, с типом марша, переходим к его расчету – длине несущего косоура, определению количества ступеней (проступков) на нем, их размеров. Рассмотрим порядок расчета, широко применяемой в строительстве, лестницы на косоурах, хотя расчет для других типов маршей аналогичен.

Лестничный прямоугольный треугольник: два катета (l- длина пола мод маршем, h – расстояние между уровнями чистого пола первого и второго этажа), гипотенуза (длина несущей наклонной балки – косоура).

Лестничный прямоугольный треугольник: два катета (l- длина пола мод маршем, h – расстояние между уровнями чистого пола первого и второго этажа), гипотенуза (длина несущей наклонной балки – косоура).

Инструкция по расчету лестничного марша, без «кобылок»:

  1. Прежде чем рассчитывать и делать лестницы из дерева своими руками, необходимо определиться с местом размещения и размерами, которые будет занимать лестничный марш.
    С учетом, удобного для эксплуатации диапазона угла наклона 23 – 37 градусов, замеряем и определяемся со следующими величинами на месте установки:

    • l – Длиной горизонтальной проекции марша на пол (один из катетов лестничного треугольника).
    • h – Расстоянием по вертикали, между двумя верхними уровнями чистовых полов этажей, которые будет соединять лестничный марш (другой катет лестничного треугольника).
  2. Определяем необходимую длину цельной балочной заготовки (толщиной не менее 80 мм) под косоур, как гипотенузу в прямоугольном треугольнике с известными катетами l и h (по теореме Пифагора).
Рекомендованные, безопасные и комфортные для использования человеком размеры: угол наклона 23-37 (градусов), высота подступенка (подъема) – 120 – 220 (мм), ширина (глубина) ступени – 250 – 400 (мм)

Рекомендованные, безопасные и комфортные для использования человеком размеры: угол наклона 23-37 (градусов), высота подступенка (подъема) – 120 – 220 (мм), ширина (глубина) ступени – 250 – 400 (мм)

  1. Рассчитываем число ступенек (толщиной 50 мм). Зная, что наиболее безопасные, удобные для человека, проступи с глубиной 250 – 400 (мм), выбираем из этого диапазона оптимальный для себя размер. Делим длину лестницы на выбранный размер и получаем количество ступеней.
  2. Определяемся с размерами высоты подступенка, разделив высоту лестницы (h) на количество ранее рассчитанных ступенек. Удобная, эргономическая высота подступенка лежит в пределах от 120 до 220 (мм). Сравнивая расчетные и рекомендованные величины, выбираем конкретный компромиссный размер.
  3. С учетом свободного пространства на месте установки, размеров лестничного проема на верхний этаж, выбираем следующие стандарты лестницы:
  • Ширина лестничного марша – минимальная 600 мм, а удобная более 900 мм.
  • Высота ограждений – не менее 900 – 950 (мм), безопасная от 1000 мм..

Обратите внимание!
При выборе ширины лестничного конструкции не забудьте учесть то, что столбы и балясины под ограждения скрадут 5 см.

Разметка несущей балки для столярной обработки под косоур

Этапы разметки балки или доски следующие:

  1. С помощью угольника с прямым углом размечаем места вырезов под ступеньки. После разметки первого шага, передвигая угольник по длине заготовки, намечаем все углы под ступени, которые после вырежем пилой.
Делаем разметку для выреза первой ступени (шага)

Делаем разметку для выреза первой ступени (шага)

  1. Делаем разметку на нижнем шаге, с учетом крепления несущей конструкции к полу.
Размечаем угольником нижний шаг под стыковку с полом

Размечаем угольником нижний шаг под стыковку с полом

  1. Размечаем верхний шаг косоура для примыкания к потолочному проему (несущей балке проема).
Размечаем верхний шаг

Размечаем верхний шаг

Способы крепления элементов лестничной конструкции

Косоур из цельной балки или доски (1), каркас под площадку (2), площадка (3), крепление косоура к перекрытию пола, «кобылка» (6); косоур с «кобылками» (a), цельная несущая балка или доска(b);

Косоур из цельной балки или доски (1), каркас под площадку (2), площадка (3), крепление косоура к перекрытию пола, «кобылка» (6); косоур с «кобылками» (a), цельная несущая балка или доска(b);

Ступени могут крепиться на один (центральный), два или три косоура, непосредственно на него или на «кобылки» (дополнительные набивные элементы, крепящиеся к косоуру деревянными дюбелями или метизами).

Сама сборка лестницы на косоурах не представляет особой сложности, более сложен монтаж лестничных маршей на тетивах.

Узлы крепления тетивы (1) и ступени (2); паз с остатком (a), потайной паз (b ), соединение с углом (c), крепление в торец на шурупах, винтах (d), соединении с помощью брусков (e ), стальной уголок (3), брусок из дерева(4).

Узлы крепления тетивы (1) и ступени (2); паз с остатком (a), потайной паз (b ), соединение с углом (c), крепление в торец на шурупах, винтах (d), соединении с помощью брусков (e ), стальной уголок (3), брусок из дерева(4).

После столярной обработки размеченной балки, выпиливания из пиломатериала ступеней с размерами под рассчитанный марш, определяем способ крепления ступеней, несущих балок и досок маршей к полу и потолку. Подбираем типоразмеры крепежных метизов (гвозди, шурупы, анкеры,болты, саморезы), нагели, шпильки, металлические уголки или деревянные бруски, столярные клеи.

Крепление ступеней

Сборка деревянных лестниц своими руками осуществляется с помощью дрели с набором сверл по дереву и металлу, шуруповерта, молотка, ножовки и стамесок с киянкой (для запилов и подгонки плотного прилегания элементов), отверток, добойника, напильника. Не факт, что весь этот набор инструментов вам понадобиться, но иметь его под рукой при монтаже деревянных конструкций никогда не помешает.

Обратите внимание!
Сейчас можно приобрести удобный в работе с древесиной (и не только) многофункциональный электроинструмент, на аккумуляторах, с разносторонней оснасткой для выпиливания пазов, шлифовки.

Разные способы крепления проступи на косоуры

Разные способы крепления проступи на косоуры

Крепление косоура к потолку

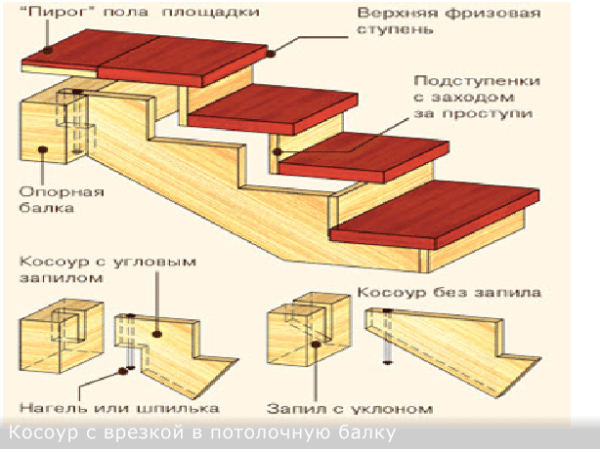

Врезаем косоур в балку потолочного перекрытия

Врезаем косоур в балку потолочного перекрытия

Можно использовать для примыкания косоура (без запилов) к опорной балке потолка металлические уголки.

Крепление марша к полу

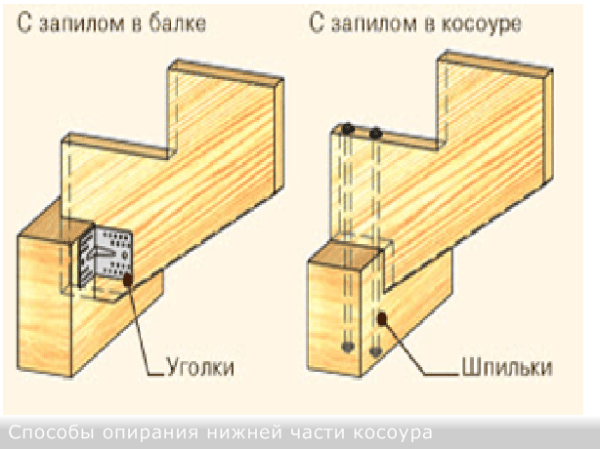

Крепим косоур к полу

Крепим косоур к полу

Обратите внимание!
При тяжелых и больших размерах лестничных маршей, надежнее использовать его опору на половое перекрытие, с помощью запилов на косоурах.

Монтаж лестничных ограждений

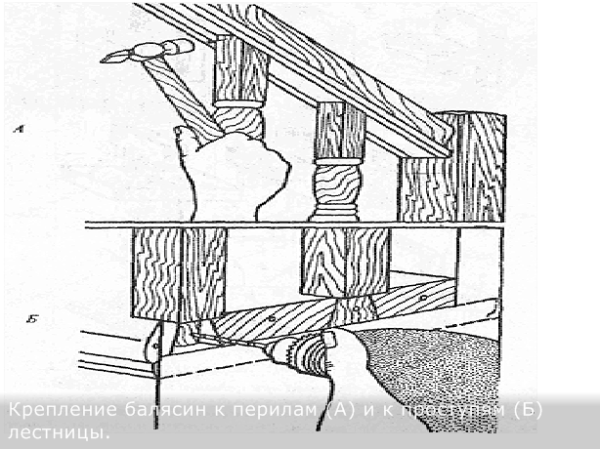

Собираем и закрепляем ограждение (столбы, балясины и перила)

Собираем и закрепляем ограждение (столбы, балясины и перила)

Дополнительную информацию по теме можно получить, посмотрев видео в этой статье.

После окончательного монтажа и лестничной конструкции, особенно из прямых маршей на тетиве и косоуре, стоит подумать о возможности использования пространства под ней. Так, гардеробная под лестницей — своими руками сделанная на даче – не плохая идея для рационального и функционального обустройства пространства под лестницей.

Выводы

Ознакомьтесь с рекомендациями и требованиями по безопасности строительных документов (норм, правил), прежде чем проектировать и строить лестничные конструкции и их ограждения.

При выборе баланса между красотой, удобством и безопасностью лестницы, делайте перевес в сторону двух последних позиций.
