Чертежи лестниц на второй этаж: косоуры и тетивы, ступени

X

Прежде всего, следует отметить, что чертежи межэтажных лестниц с выверенными параметрами уместны только для определённого проекта, где в расчёт берутся все параметры помещения. Здесь же будут рассмотрены принципиальные схемы, а также способы расчётов, по которым можно самостоятельно составить такой план.

Кроме этого мы укажем на основные виды лестниц, которые делаются самостоятельно (не приобретаются в магазине), а также посмотрим видео в этой статье по данной теме.

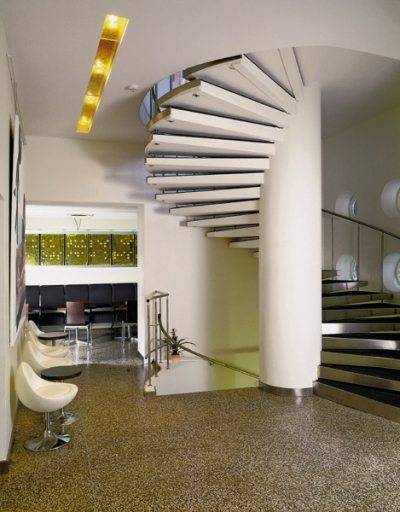

Спиральная лестница на второй этаж

Спиральная лестница на второй этаж

Самодельные лестницы

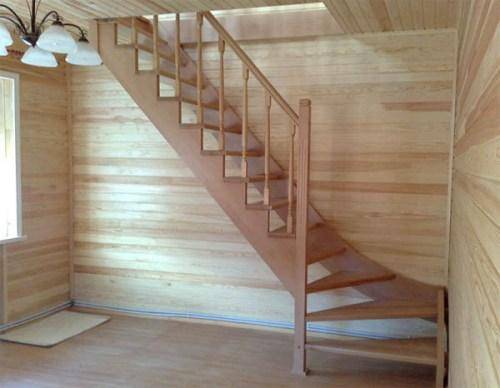

Деревянная лестница на второй этаж с поворотом 90⁰

Деревянная лестница на второй этаж с поворотом 90⁰

Среди всех видов и типов лестниц, которые не приобретаются в магазине, а делаются своими руками непосредственно в помещении, для её эксплуатации можно выделить конструкции на косоурах или тетивах, а также спиральные и винтовые. Кроме того, есть определённые параметры для ступеней, которые необходимо максимально выдерживать не только для удобства, но и для безопасности эксплуатации.

Косоуры и тетивы

Профили для тетивы или косоура: 1) пилообразный профиль из листовой стали; 2) прямая тетива из листовой стали; 3) зубчатое сечение; 4) тетива из швеллера; 5) коробчатый косоур; 6) косоур из двутавра; 7) без кронштейна; 8) с кронштейном

Профили для тетивы или косоура: 1) пилообразный профиль из листовой стали; 2) прямая тетива из листовой стали; 3) зубчатое сечение; 4) тетива из швеллера; 5) коробчатый косоур; 6) косоур из двутавра; 7) без кронштейна; 8) с кронштейном

  • Косоуром или тетивой называются наклонные балки марша, на которых держатся ступени, причём на косоуре сверху монтируется гребёнка по форме подступенка-проступи, а на тетивах ступени устанавливаются между балок в специальные пазы или привариваются сваркой. Чаще всего такие балки изготавливаются из металла, но для этого также применяется дерево и железобетонные блоки. Наиболее распространённый вариант, это когда металлический профиль обшивают деревом, так основа сохраняется долгие годы и можно заменить несколько обшивок на одном основании.
Металлический косоур со ступенями: 1) двутавр или швеллер; 2) ступени; 3) кронштейны (гребёнка); 4) крепление гребёнки; 5)крепление ступеней

Металлический косоур со ступенями: 1) двутавр или швеллер; 2) ступени; 3) кронштейны (гребёнка); 4) крепление гребёнки; 5)крепление ступеней

  • На схематическом рисунке вверху вы видите принцип сборки косоурной балки, которую устанавливают либо в паре, либо в единственном числе, как центральную, чего собственно и требует любая инструкция для установки такого типа лестниц. Принцип остаётся аналогичным, как для дерева, так и для железобетона.

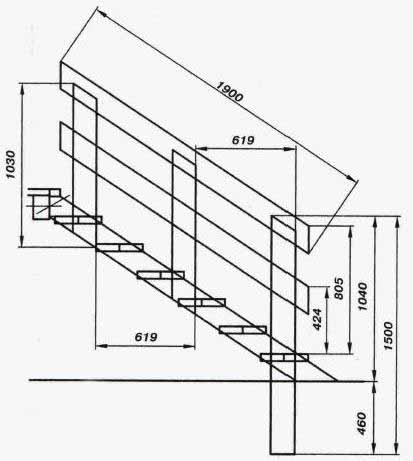

Чертеж лестницы на второй этаж на тетивах (размеры в мм)

Чертеж лестницы на второй этаж на тетивах (размеры в мм)

  • Такие лестницы, как вы видите на верхнем чертеже, делаются в несколько маршей, что позволяет уменьшить уклон, но для этого, естественно, нужно свободное пространство в помещении. Также этот рисунок хорошо отображает разницу в обустройстве тетивы и косоура – здесь вы видите, что ступени располагаются между наклонными балками и если косоур можно использовать в единственном числе, как центральный, то тетива монтируется только в паре.

Совет. Порой для обустройства лестницы на чердак или мансарду остаётся слишком мало места и поэтому начинают пренебрегать нормами безопасности, делая крутые лестницы с узкими ступенями. В таких случаях гораздо безопасней использовать складную лестницу, где расстояние между горизонтальными перекладинами составляет 30-35 см.

Ступени

Чердачные лестницы – какими они бывают

Чердачные лестницы – какими они бывают

  • Цена лестницы в первую очередь будет зависеть от её качества, а вот качество уже зависит не столько от материала, сколько от правильности проектирования. Об уклонах мы уже говорили, теперь нужно разобраться со ступеньками, удобство которых напрямую связано со средней длиной шага человека. Для этого в расчёт берётся рост 160-180 см и шаг в таком случае получается 60-64 см, вот к нему и нужно приспосабливать конструкцию.
  • Но при расчётах нужно учитывать не только средний шаг человека, но и длину его стопы, то есть, если под ногой есть примерно 70% опоры, то это создаёт ощущение безопасности, поэтому ширина проступи должна составлять 25-30 см по ходу лестницы. Если к этому параметру добавить две высоты ступени или подступенка, то в результате нужно выйти на среднюю длину шага. Для этого можно использовать формулу 2hподступенка+dпроступи≈60-64 см.
Длину косоура или тетивы можно рассчитать по сторонам треугольника

Длину косоура или тетивы можно рассчитать по сторонам треугольника

  • Давайте попробуем сейчас рассчитать лестницу на второй этаж при помощи обычного прямоугольного треугольника. Для этого предположим, что по отрезку AB проходит уровень пола первого этажа, а угол C – уровень пола второго этажа. Выпад лестницы, предположим, будет 400 см (отрезок c), а высота конструкции– 250 см (отрезок a). Имея в наличии эти данные, мы сможем  узнать длину косоура и рассчитать по размеру количество ступеней.
  • Для вычисления длины косоура используем формулу a2+b2=c2, значит, 2502+4002=22,252. Теперь извлекаем √22,25=4,716м, что можно округлить до 4,7м, сделав первую проступь чуть-чуть ниже и уже. Остаётся посчитать количество ступеней.
  • Возьмём, к примеру, 16 штук, тогда 2,5/16=0,156м, но можно сделать высоту 16 см, сделав немного ниже первую ступеньку. А теперь по ширине – если по косоуру, тогда получится 4,7/16=0,293 или 29 см, а если по тетиве, то 4,0/16-0,25м или 25 см.
  • Подставляем цифры в формулу 2hподступенка+dпроступи≈60-64 см и получаем в первом случае: 16*2+29=61 см, и во втором случае: 16*2+25=57 см, как видите, в обоих случаях размеры вписываются в нормы, но второй вариант несколько меньше среднего шага человека, но это не так страшно и приемлемо.
Фото забежных ступеней

Фото забежных ступеней

  • Если подъём более крутой, то ширина проступей сужается, поэтому, чтобы достичь необходимой площади, можно сделать забежную лестницу.
Как сделать лестницу самому

Как сделать лестницу самому

  • Для обустройства забежных ступеней проступь должна нависать над нижней ступенькой на 3-4 см, как крайний вариант можно позволить напуск на 5 см, но больше уже будет неудобно, да и небезопасно, так как при подъёме за выступ будет цепляться носок. Чистая ширина проступи, не перекрытая козырьком сверху, может быть не менее 100 мм, потому, что при спуске останется слишком мало места для пятки, что может вызвать проскальзывание и быть причиной травматизма.
Обустройство поворота на 180⁰

Обустройство поворота на 180⁰
