Ширина лестничного марша: таблицы

  X

В настоящее время строительные организации в первую очередь уделяют внимание удобствам заказчика (квартиросъёмщика) и пользователя вообще, поэтому ширина лестничного марша в общественных зданиях и жилых домах строго регламентирована. Это вовсе не говорит о едином размере, но подразумевает определённые стандарты относительно высоты и назначения постройки. Именно об этом и пойдёт речь ниже, а также будет продемонстрировано видео в этой статье на эту же тему.

Стандартные лестничные марши

Стандартные лестничные марши

  Реклама

Площадки и марши

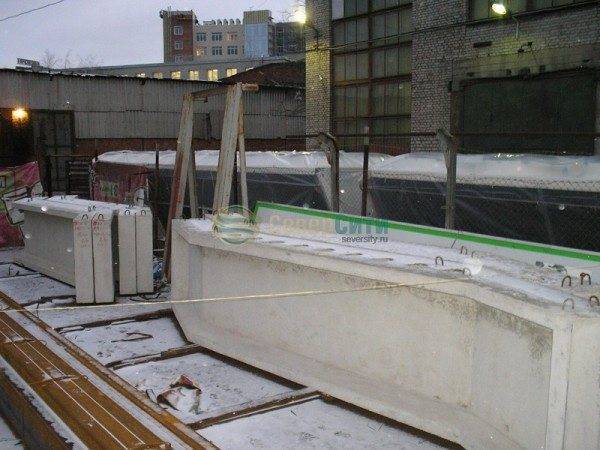

На ЗЖБИ

На ЗЖБИ

Железобетонная конструкция, состоящая из ряда ступеней и несущих балок, называется лестничным маршем и для их изготовления используются бетонные смеси не ниже B15 класса.  Применяются подобные изделия в промышленных и гражданских общественных сооружениях, помещениях складского и производственного типа, а также входят в проектную комплектацию жилых домов. СНиП на ширину лестничных маршей 2.01.02-85* регулируется противопожарными нормами по эвакуации людей из помещений и зданий.

Таблицы

Маркировка продукции Соответствие технической документации (ГОСТ) Параметры в мм Масса в кг Объём в м3
ЛМ (Лестничный марш) 19.12.09-5-д 9818 1860x1200x900 1440 0?576
ЛМ  19.13.5.09-5-д 9818 1860x1350x900 1620 0,648
ЛМ 19.13.09-5-д 9818 1860x1300x900 1560 0,624
ЛМ  22.09.10.5-5-д 9818 2160x900x1050 1250 0,5
ЛМ  22.10.10.5-5-д 9818 2160x1000x1050 1390 0,556
ЛМ  28.10.13.5-5-д 9818 2760x1000x1350 1760 0,704
ЛМ 28.12.5.13.5-5-д 9818 2760x1250x1350 2200 0,88
ЛМ  19.12.5.09-5-д 9818 1860x1250x900 1500 0,6
ЛМ 22.10.5.10.5-5-д 9818 2160x1050x1050 1460 0,584
ЛМ  22.11.5.10.5-5-д 9818 2160x1150x1050 1595 0,638
ЛМ  22.1110.5-5-д 9818 2160x1100x1050 1525 0,61
ЛМ  22.12.5.10.5-5-д 9818 2160x1250x1050 1735 0,6928
ЛМ 22.12.10.5.-5-д 9818 2160x1200x1050 1655 0,666
ЛМ  22.13.10.5-5-д 9818 2160x1350x1050 1875 0?75
ЛМ 22.13.10.5-5-д 9818 2160x1300x1050 11805 0,722
ЛМ22.09.12-5-д 9818 2460x900x1200 1415 0,566
ЛМ 25.10.5.12-5-д 9818 2460x1050x1200 1685 0,674
ЛМ 25.10.12-5-д 9818 2460x1000x1200 1575 0,63
ЛМ 25.11.5.12-5-д 9818 2460ч1150ч1200 1845 0,738
ЛМ 25.11.12-5-д 9818 2460x1100x1200 1730 0,692
ЛМ 25.12.5.12-5-д 9818 2460x1250x1200 1965 0?786
ЛМ 25.12.12-5-д 9818 2460x1200x1200 1925 0,77
ЛМ 25.13.5.12-5-д 9818 2460x1350x1200 2125 0?85
ЛМ 25.13.12-5-д 9818 2460x1300x1200 2045 0,818
ЛМ 20.09.13.5-5-д 9818 2760x900x1350 1585 0,634
ЛМ 28.10.5.13.5-5-д 9818 2760x1050x1350 1850 0?74
ЛМ 28.11.5.13.5-5-д 9818 2760x1150x1350 2025 0,81
ЛМ 28.11.13.5-5-д 9818 2760x1100x1350 1935 0,774
ЛМ 28.12.13.5-5-д 9818 2760x1200x1350 2110 0,844
ЛМ 28.13.5.13.5-5-д 9818 2760x1350x1350 2375 0,95
ЛМ 28.13.13.5-5-д 9818 2760x1300x1350 2290 0,916
ЛМ 30.10.5.14-5-д 9818 2760x1050x1400 1850 0,74
ЛМ 10.10.14-5-д-2 9818 2760x1950x1400 1710 0,684
ЛМ 30.11.5.14-5-д-2 9818 2760x1150x1400 2025 0,81
ЛМ 30.11.14-5-д-2 9818 2760x1100x1400 1880 0,752
ЛМ 30.12.14-5-д-2 9818 2760x1200x1400 2115 0,846
ЛМ 30.09.15-5-д 9818 3060x900x1500 1750 0,7
ЛМ 31.10.5.15-5-д 9818 3060x1050x1500 2050 0,82
ЛМ 31.10.15-5-д 9818 3060x1000x1500 1945 0,778
ЛМ 31.11.5.15-5-д 9818 3060x1150x1500 2225 0,89
ЛМ 31.11-15-5-д 9818 3060x1100x1500 2150 0,86
ЛМ 31.12.5.15-5-д 9818 3060x1250x1500 2430 0,972
ЛМ 31.12.15-5-д 9818 3060x1200x1500 2325 0,93
ЛМ 31.13.5.15-5-д 9818 3060x1350x1500 2575 1,03
ЛМ 31.13.15-5-д 9818 3060x1300x1500 2530 1,012
ЛМ 34.10.5.17-5-д 9818 3360x1050x1650 2235 0,894
ЛМ 34.11.5.17-5-д 9818 3360x1150x1650 2445 0,978
ЛМ 34.12.17-5-д 9818 3360x1200x1650 2550 1,02
ЛМ 34.13.5.17-5-д 9818 3360x1350x1650 2825 1,13
ЛМ 37.09.18-5-д 9818 3660x900x1800 2085 0,834
ЛМ 37.10.5.18-5-д 9818 3660x1050x1800 2425 0,97
ЛМ 37.10.18-5-д 9818 3660x1000x1800 2320 0,928
ЛМ 31.11.5.18-5-д 9818 3660x1150x1800 2655 1,062
ЛМ 37.11.18-5-д 9818 3660x1100x1800 2550 1,02
ЛМ 37.12.5.18-5-д 9818 3660x1250x1800 2900 1,16
ЛМ 37.12.18-5-д 9818 3660x1200x1800 2775 1,11
ЛМ 37.13.5.18-5-д 9818 3660x1350x1800 3125 1,25
ЛМ 37.13.18-5-д 9818 3660x1300x1800 3015 1,206
ЛМ 19.09.09.-5-д 9818 1860x900x900 1080 0?432
ЛМ 19.10.09-5-д 9818 1860x1000x900 1200 0,48
ЛМ 19.10.5.09-5-д 9818 1860x1050x900 1260 0,506
ЛМ 19.11.09-5-д 9818 1860x11100x900 1320 0?528
ЛМ 19.11.5.09-5-д 9818 1860x1150x900 1380 0,552

Лестничные марши

Маркировка продукции Соответствие технической документации Параметры в мм Масса в кг Объём в м3
Лестничный марш с площадкой ЛМП 43.11.15-4-1 ГОСТ 9818-85 44250x1050x1500 2500 1,0
ЛМП43.11.15-4-2 ГОСТ 9818 4250x1050x1500 2475 0,99
ЛМП 57.11.15-5р ГОСТ 9818 5650x1050x1500 2330 0,032
ЛМП57-11-14-5 Серия 1.050.1.2.в.1.2 5650x1150x1400 2200 0,9
ЛМП 60-11-17-5 ИИ-04-7 5980x1150x150 2600 1,04
ЛМП 60-11-17-5-3 ИИ-04-7 4790x1150x150 2,1 0,84
ЛМП 62-11-15 ГОСТ 9818 6200x1150x240 2450 0,98

Лестничные марши с площадкой

Маркировка продукции Соответствие технической документации. Серия Параметры в мм Масса в кг Объём в м3
Лестничный марш с фризеровкой 2ЛМФ 39-12-17-5 1.251.1-4 3913x1200x295 1290 0,52
2ЛМФ 39-14-17-5 1.251.1-4 3913x1350x1650 1420 0,568
2ЛМФ 3914-17-5y 1.251.1-4 3913x1350x1650 1243 0,5
2ЛМФ 42-14-18-5 1.251.1-4 4249x1800x1200 1530 0,612

Лестничные марши с фризовой ступенькой

Пояснения к сокращениям: ЛМ – лестничный марш; 27- длина; 11- ширина; 14- высота по вертикали; 4 – расчётная нагрузка.

Ширина площадок и маршей

Железобетонные лестничные марши: основные факты и области использования

Железобетонные лестничные марши: основные факты и области использования

  • Количество ступенек на один прямой марш регулирует инструкция, и оно может составлять не менее 3-х, но не более 16-ти, а в случае многомаршевых конструкций на первом этаже допускается до 18-ти ступенек. Хотя практика показывает, что этим правилом довольно часто пренебрегают, когда появляется необходимость и увеличивают число по принципу guantum satis (столько, сколько надо, в достаточном количестве).
  • Если фризовые ступени врезаются в площадку заподлицо с полом, то такие лестницы получаются самыми длинными и имеют самые большие пролёты, а значит – наивысшее число ступеней. В таких ситуациях фризовая ступень может быть частью пола и минимальная ширина их проступи может отличаться от ширины остальных проступей, то есть, быть меньше за счёт врезки, хотя это не обязательно.
  • В тех случаях, когда фризовые ступени делаются выше и ниже площадки  на размер подступенка, то такая конструкция получается наиболее короткой, так как у неё меньше всего ступеней.
Рекомендуемые параметры площадок

Рекомендуемые параметры площадок

  • Лестничная площадка, как в жилом доме, так и на производстве, никак не может быть уже марша. На двухуровневых площадках (при наличии двух-трёх маршей) разница по уровню должна быть не более высоты ступени. Когда площадки находятся на одной линии (прямая лестница), то их ширина должна соответствовать длине среднего шага человека – 600-640 мм.
  • Самым популярным можно назвать тот вариант, когда марши соединяют перпендикулярно расположенные площадки и при монтаже ограждения может произойти сбой на один уровень. Этого можно избежать, если нижняя проступь будет продолжаться прямо на площадке, тогда поручень будет всегда параллелен ходовой полосе (см.также статью Двухмаршевая лестница, конструкция и применяемые материалы).
Двухмаршевая лестница, конструкция и применяемые материалы

Двухмаршевая лестница, конструкция и применяемые материалы

  • Ширина марша, будь-то в частном доме или на производстве, ни в коем случае не может оказаться меньше, нежели выход на лестничную клетку. Также этот параметр определяется пропускной способностью или тем количеством людей, которые могут пройти по лестнице или разминуться на ней. Если в подсобных помещениях и домиках загородного типа допускается ширина марша 0,7-0,8м, то нормальной пропускной способностью считается не менее 0,9-1,0м, что практикуется в обычных жилых многоэтажных зданиях, а вот 1,25-1,5м уже считается комфортной лестницей, где можно без проблем передвигаться парами.
Винтовая (спиральная) лестница

Винтовая (спиральная) лестница

<ulЖелезобетонные лестницы — красивый и практичный архитектурный элемент» href=»https://sdelai-lestnicu.ru/betonnye/40-zhelezobetonnye-lestnicy»>Железобетонные лестницы — красивый и практичный архитектурный элемент).
