Проектирование лестниц: виды конструкций. Особенности пожарных лестниц

X

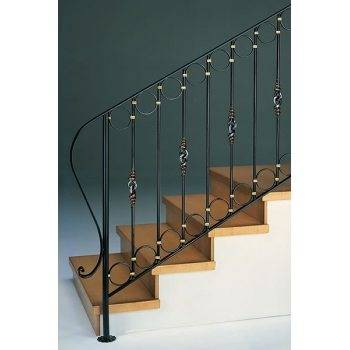

Прекрасный пример гармонии творчества и ремесла

Нет никакого сомнения, что лестница в интерьере любого помещения – один из главных его элементов. От её конструкции и дизайнерского оформления во многом зависит впечатление от интерьера в целом. Но надо понимать – весь этот изыск основан на строгих правилах. Расчет и проектирование лестниц – целая наука, которой, во избежание неприятностей, необходимо точно следовать.

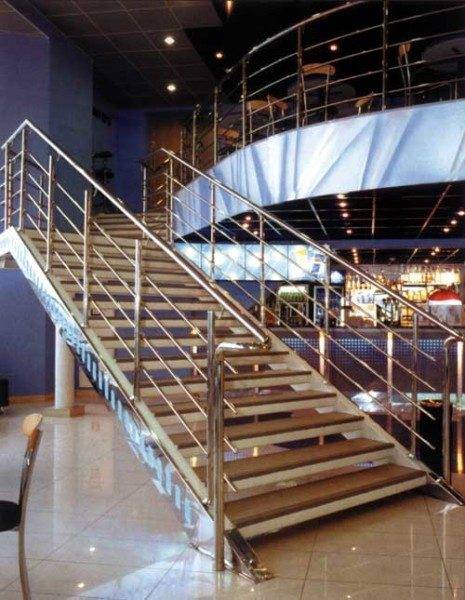

Проектирование лестницы, даже вот такой простой, как на фото, требует очень серьёзного подхода, а когда речь идёт о нагрузочной способности, то и специальных знаний

Проектирование лестницы, даже вот такой простой, как на фото, требует очень серьёзного подхода, а когда речь идёт о нагрузочной способности, то и специальных знаний

Эта наука основана на строгой терминологии, которую необходимо очень точно уяснить.

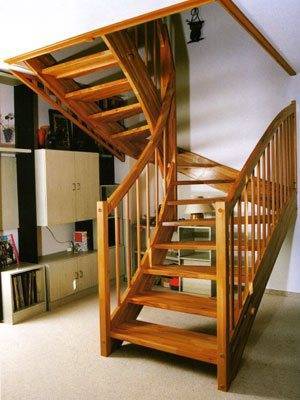

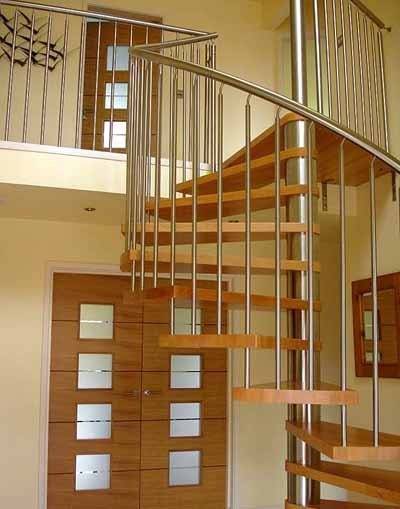

Проектирование винтовых лестниц на порядок сложнее лестниц на косоурах

Проектирование винтовых лестниц на порядок сложнее лестниц на косоурах

Терминология

Среди обязательных терминов, с которыми приходится иметь дело, наиболее часто встречаются следующие:

  • Балюстрада – огороженная площадка на верхней части лестницы, обычно – полукруглая, но встречается и множество других форм, это вопрос конфигурации помещения и предпочтений конструктора.
  • Балясины – декор между ступеньками и перилами. Действительно, часто к балясинам относятся, как к чистому декору, хотя он, тем не менее, несёт и очень важную защитную функцию.
  • Больцы – один из способов крепления ступенек в виде железных болтов, кронштейнов, всего, что позволит закрепить ступеньки к стене или другой основе.
  • Глубина шага – одна из основных геометрических характеристик лестницы, как соотношение высоты и ширины ступеньки.
  • Косоур – способ конструктивной организации лестницы в виде двух наклонных балок, к которым крепятся ступеньки.
  • Лестничный марш, или пролёт – часть лестницы между этажами.
  • Основание – конструкция, фиксирующая всю лестницу. Это может быть косоур, больцы или обсадная труба.
  • Подступенок – конструкция, закрывающая пространство между ступеньками, обычно в целях безопасности.
  • Шаг, или высота ступеньки, учитывая ее толщину – также важная геометрическая характеристика.

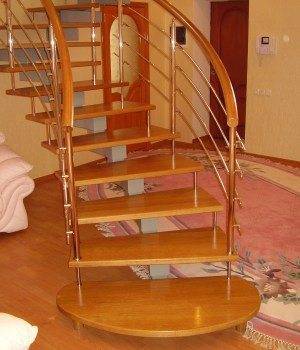

Пусть не обманывает эта видимая «воздушность» лестницы, нормы проектирования лестницы тщательно были соблюдены и здесь

Пусть не обманывает эта видимая «воздушность» лестницы, нормы проектирования лестницы тщательно были соблюдены и здесь

Приступаем к проектированию



Перед тем как приступить к проектированию, принципиальным является выбор вида будущей лестницы.

Виды лестниц

Всего различают 5 видов лестниц:

  • На косоурах – самый распространённый вид, а где достаточно места или, наоборот, его мало, то единственный подходящий. В качестве косоура может выступать тетива, но создать надёжную и удобную лестницу на тетиве – настоящее мастерство, которым редко кто владеет, поэтому такие косоуры можно встретить довольно редко.
  • На больцах – вид очень оригинальный, если найден надёжный и удобный способ крепления ступенек. Больцы часто применяются на винтовых лестницах.
  • На обсадной трубе – можно сказать и проще – винтовые лестницы самых разных конструкций и траекторий подъёма.
  • Чердачные – это уже специализированные раскладные и выдвижные лестницы. Как правило, устанавливаются при выходах на чердаки и при спусках в подвалы, где остро ощущается недостаток места и где нет необходимости держать лестницу постоянно в развёрнутом виде.
  • Комбинированные – просто комбинация различных технологий в зависимости от имеющегося пространства и удобства использования. Нередко такие лестницы начинаются как винтовые, а заканчиваются внизу уже на косоурах.
Тетива для лестницы: основные типы и инструктаж по установке

Тетива для лестницы: основные типы и инструктаж по установке

Первые правила – азы конструкции

Если вы решили провести проектирование своими руками, то руководствуйтесь в первую очередь следующими простыми правилами:

  • Исходя из имеющегося пространства, выберите вид сооружаемой лестницы.
  • Выберите точное соотношение размеров ступеней и ширины и крутизны подъёма. Если вы решились на лестницу на косоурах, то инструкция гласит, что самым комфортным углом подъёма является угол в 45 градусов. Другое дело, что не всегда этот угол удаётся выдержать, вот тут и вступает в работу творческая мысль, которая в предельном варианте может привести к кардинальному изменению самого типа лестницы, и к этому на начальном этапе проектирования всегда нужно быть готовым.
  • Желательно строго соблюдать параметры ступенек по всей длине подъёма, их высоту, уж в любом случае.
  • Размер ступенек по горизонтали необходимо делать по размеру стопы взрослого человека, а это не меньше 25-30 см.
Пространство под лестницей – идеи профессиональных дизайнеров

Пространство под лестницей – идеи профессиональных дизайнеров

  • Обязательно используйте на ступеньках нескользкий материал. В этой связи настоятельно рекомендуется по краю ступенек размещать резиновую полоску во избежание проскальзывания ноги при спуске.
  • Предыдущее замечание становится актуальным в сотни раз, если есть вероятность сбора влаги на поверхности ступенек. Во-первых, такой вероятности необходимо всячески избегать, а, во-вторых, можно помочь влаге максимально быстро «уходить» со ступенек, делая небольшой уклон ступенек вперёд на 1-2 градуса.

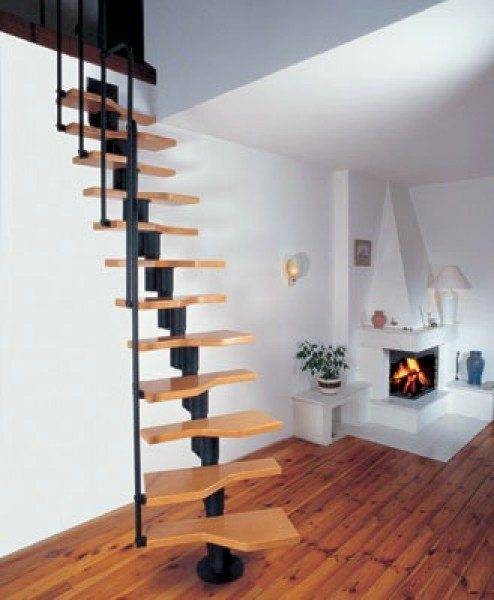

Нельзя назвать, что данная лестница спроектирована хорошо, хотя слишком большая крутизна может быть оправдана чисто служебным назначением созданного

Нельзя назвать, что данная лестница спроектирована хорошо, хотя слишком большая крутизна может быть оправдана чисто служебным назначением созданного

Продвинутые характеристики

Точная инженерия включает в себя следующие расчёты:

  • Расчёт предельного уклона марша – здесь всё зависит от типа здания:
  • если здание выше 4 этажей, то уклон должен составлять 1 к 2,00, или 26°40′, ступени при этом рекомендуется выполнять размером 15 на 30 см;
  • если здание не выше 4 этажей, то — 1 к 1,75, или 29°60′, а ступени — 16 на 28 см;
  • если лестница ведёт в подвал или не носит основного характера, то – 1 к 1,50, или 33°45′, ступени — 18 на 27 см;
  • если лестница, наоборот, на чердак, то 1 к 1,25, или 38°40′, ступени — 19 на 24 см или 20 на 25 см.
Не нужно быть большим специалистом, чтобы понять, что эти изящные линии – прямое следствие точного ответа на вопрос, как правильно спроектировать лестницу

Не нужно быть большим специалистом, чтобы понять, что эти изящные линии – прямое следствие точного ответа на вопрос, как правильно спроектировать лестницу

Полезный совет! Инженерный подход пронизывает весь процесс создания лестницы, поэтому не стоит изобретать велосипед. Существует множество специализированных компьютерных программ, разработанных именно для проектирования лестниц. Как ни странно, самая мощная компьютерная программа для инженерного проектирования – AutoCAD вам мало чем может помочь, она предназначена для общих проектировочных работ.

В то же время необходимо иметь в виду, что все специализированные программы довольно дорого стоят и требуют постоянного сопровождения. Бесплатные версии слишком просты и мало чем будут полезны. Так что, серьёзные фирмы должны раскошелиться на покупку, очень внимательно исследовав предлагаемые варианты.

Нормы проектирования лестниц по СНиП уже встроены в сложнейшие компьютерные программы, но даже их изучение может занять не один месяц, не говоря уже об использовании в работе

Нормы проектирования лестниц по СНиП уже встроены в сложнейшие компьютерные программы, но даже их изучение может занять не один месяц, не говоря уже об использовании в работе

Когда выбран уклон марша, приступают к следующим расчётам:

  • минимальной ширины лестничной клетки, как общая ширина обоих марши сложенная с промежутком между маршами;
  • высоты одного марша, как половины высоты этажа;
  • количества подступенков в одном марше, как высота марша, деленная на высоту одного подступенка.
  • количества проступей в одном марше — будет на единицу меньше количества подступёнков, ведь последний уже относится к площадке.

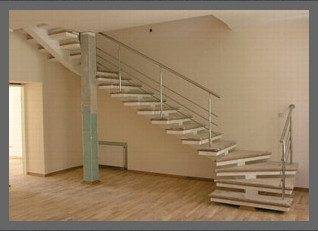

Снип на лестницы строго оговаривает как её длину и ширину, так и параметры ступенек, и даже расположение и высоту перил

Снип на лестницы строго оговаривает как её длину и ширину, так и параметры ступенек, и даже расположение и высоту перил

Пожарные лестницы

Нельзя сказать, что проектирование особого вида лестниц – пожарных, представляет какие-либо трудности. Может даже наоборот.

К этим лестницам не предъявляется особых требований по внешнему виду, они должны в случае необходимости строго выполнить своё назначение, ведь цена ошибки уже человеческие жизни и интерес прокуратуры. Поэтому проектирование пожарных лестниц включает в себя расчёт такой важной характеристики как пропускная способность.

Расчёт производится исходя из следующих положений:

  1. ширина марша определяется из нормы – 1 метр на 100 человек при движении в один поток;
  2. при движении в три потока – уже 0,57 м на каждый поток в 100 человек; таким образом, ширина лестницы должна составлять минимум 1,71 м.
  3. определяются минимальная, номинальная и максимальная ширина марша в зависимости от количества потоков людей:
  • один поток – 0,9 / 1,2 / 1,7 м, соотвественно;
  • два потока — 1,0 / 1,3 / 1,8 м;
  • три потока – 1,2 / 1,4 / 1,9 м;
  • четыре потока — 1,7 / 2,3 / 3,0 м.

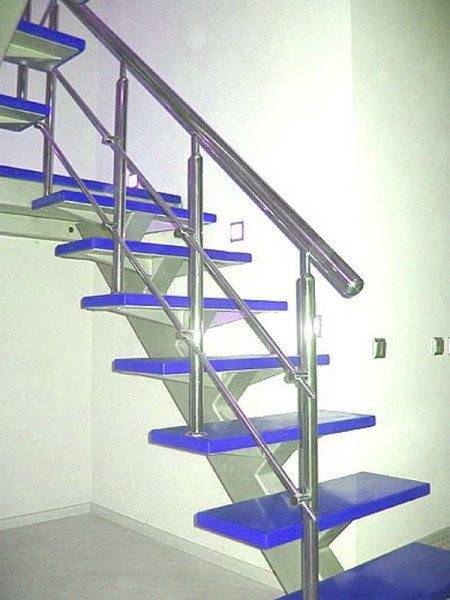

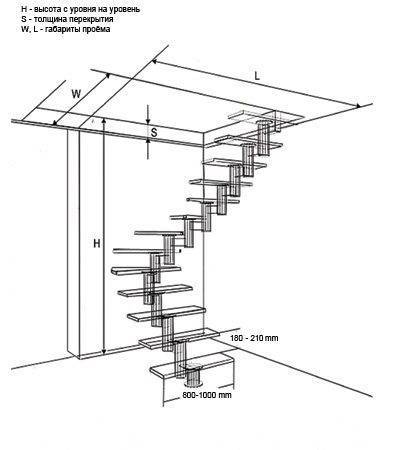

Как спроектировать лестницу на одном косоуре во многом означает точное проектирование самого косоура, дальнейшая работа со ступеньками уже трудностей не вызывает

Как спроектировать лестницу на одном косоуре во многом означает точное проектирование самого косоура, дальнейшая работа со ступеньками уже трудностей не вызывает

  1. экспериментальным путём определено, что скорость передвижения массы людей вверх по лестнице составляет 8 метров минуту и вниз – 10 м/мин.
  2. если принять, что один человек занимает по длине потока 0,3 м, то на 10 метрах помещается – 33 человека, а 8 метрах – 26.
  3. исходя из этих параметров, и рассчитывают настоящую необходимую ширину марша:
  • если максимальное количество эвакуируемых людей – до 150, то ширина марша должна составлять минимум 1,4, прохода – 1,4, дверных выходов – 1,6;
  • 150 – 200 человек, то все по 1,6;
  • 200—250 человек – все по 1,8;
  1. очень важно предусматривать несколько выходных с лестницы дверей, каждую по 25- человек.
  2. не рекомендуется проектировать лестницы шириной более 3 метров.
  3. независимо от количества людей ширина лестничных маршей пожарных лестниц должна составлять:
  • главные и основные лестницы — 1,32 — 1,40 м;
  • вспомогательные — 1,10 м;
  • чердачные, подвальные, наружные — 0,75 м.

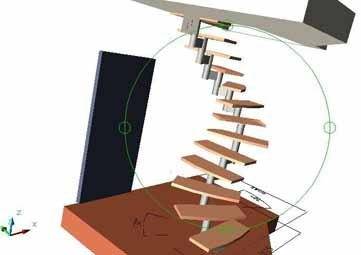

Проектирование металлических лестниц или любых других обязательно должно проводиться в изометрии, вы должны видеть всю конструкцию со всех сторон

Проектирование металлических лестниц или любых других обязательно должно проводиться в изометрии, вы должны видеть всю конструкцию со всех сторон

Полезный совет !   Нередко можно видеть лестничные конструкции, особенно в частном домостроении, без перил. Настоятельно советуем не пренебрегать этим средством безопасности. Более того, обязательно используйте балясины.

Линия перил должна идти строго параллельно основной линии основания лестницы, а расстояние между элементами балясины не допускать желания сэкономить время и прыгнуть вниз через промежуток.

Выводы

Подойдите к процессу создания лестницы предельно расчётливо и с холодной головой. Несмотря на то, что на вас будут влиять несколько противоречивых желаний – и комфорт, и дизайн, и безопасность, попытайтесь совместить эти три желания как можно гармоничнее.

Если же сделать это на 100 процентов не удаётся, отдайте предпочтение безопасности и функциональности лестницы, иначе вам часто придётся просто наслаждаться её внешним видом, а желание подняться наверх вы будете откладывать до последнего.

Если достаточно пространства проектирование бетонных лестниц не составляет труда и превращается в небольшой математический эксперимент

Если достаточно пространства проектирование бетонных лестниц не составляет труда и превращается в небольшой математический эксперимент

Видео в этой статье подтвердит изложенную информацию визуально.
