П-образная лестница: виды, расчёт наклона и количества ступеней

П-образными лестницами называются конструкции, где поворот маршей осуществляется на 180⁰, то есть, в противоположную сторону и это является основанием для классификации. Такие обустройства разделяют на два вида – с площадкой и поворотными (забежными) ступенями.

Ниже мы обратим внимание на эти различия, сделаем простые расчёты, а также посмотрим видео в этой статье на эту же тему.

О П-образных конструкциях

Рекомендация. Вне зависимости от наличия или отсутствия площадки у такой конструкции должен быть уклон не более 45⁰, так как в противном случае это уже будет приставная лестница.

Также следует учитывать, что угол от 40⁰ до 45⁰ хорош только для физически крепких и здоровых людей.

Основные виды

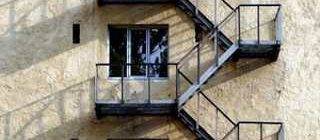

• Когда обустраиваются П-образные лестницы с площадкой, то такие конструкции обычно имеют внушительный, массивный вид, но зато это очень удобно для перемещения различных грузов в помещении. Зато такие конструкции, в отличие от сборки с поворотными ступенями, занимают больше места, поэтому их не всегда можно установить в том или ином помещении. В некоторых случаях, если площадка нужна обязательно, жертвуют уклоном и делают его более крутым, компенсируя неудобства забежными ступенями.

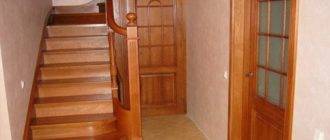

• Чаще всего поворотными ступенями вместо площадки оборудуются деревянные П-образные лестницы – это придаёт им элегантность, они занимают меньше места, но при этом теряют в удобстве эксплуатации. Обычно, для осуществления поворота на 180⁰ достаточно шести ступеней, но при этом нужен очень точный расчёт, так как проступи на этом участке имеют разную ширину сторон. Ближняя к центру сторона сужается, и она должна получиться не менее 100 мм шириной для безопасности спуска-подъёма.

Расчёт наклона и количества ступеней

• При расчёте ступеней и уклона нам важно учитывать средний шаг человека, который имеет 60-64 см и является основополагающим для подобных вычислений, как того требует инструкция. Эта цифра включает в себя сумму двух значений высоты ступени и ширину проступи, так что здесь применима формула 2h_{ступени}+dпроступи60≈64 см.
• Предположим, что у нас есть двухэтажный коттедж, где высота первого этажа составляет 3,0м, толщина пола на втором этаже – 0,2м, таким образом, мы получим 3200 мм, на которые нам нужно поднять лестницу. Если разделить это расстояние на два марша лестницы, то мы получим по 1600 мм каждый. Теперь давайте попробуем разбить весь подъём на 20 ступеней по 160 мм высотой (в каждом пролёте по 10 ступеней).

• Для удобства вычисления можно воспользоваться прямоугольным треугольником, тогда пусть отрезок CB будет равен 1600 мм. Делим его на 10 ступеней и получаем по 160 мм на каждую – высота вполне приемлема, даже можно сказать, что она наиболее удобна и для детей, и для людей преклонного возраста. Теперь нам нужно получить величину среднего шага человека от 60 до 64 см (нормы установлены в соответствии с ростом от 160 до 180 см).
• Поэтому, если мы используем формулу 2h_{ступени}+dпроступи60≈64 см, тогда нам останется подобрать значение d или ширину проступи. Если h=16 см, то 2h=32 см и нам на проступь останется от 28 до 32 см, так давайте возьмём для этого среднюю величину – 30 см (32+30=62 см). в таком случае, отрезок AC будет равен 30*10=3м.
• Теперь нам нужно узнать длину лестничной тетивы (косоура) или отрезка AB, и здесь опять нужна формула, но уже другая – d²+e²=x² – остаётся подставить значения. d²+e²=x²=1,6²+3²=2,56+9=11,56, но значение 11,56=x², значит, √11,56=3,4м – это длина косоура или значение x. Не забывайте, что к 3-ёх метровому отрезку для размещения маршей ещё нужно добавить где-то 60 см для площадки, но вы можете сократить расстояние, сделав несколько меньше ширину проступи и увеличив тем самым уклон балок.

Совет. Если вы делаете лестницу своими руками и не можете отказаться от площадки, а пространства при этом не хватает, то при увеличении уклона, естественно, будет сокращаться и ширина проступей.

Чтобы компенсировать недостачу, воспользуйтесь забежными ступенями, только не делайте навес более 5 см, чтобы он не стал помехой при подъёме.

• Высоту ограждения вы можете выбирать произвольно, но она не должна быть менее 90 см с учётом поручня. Количество балясин на перила рассчитывайте по количеству ступеней и периметру площадки, устанавливая их на одинаковом расстоянии друг от друга. Длину поручней на маршах можно рассчитать по той же формуле прямоугольного треугольника — d²+e²=x².
• Теперь, монтируя П-образные лестницы на второй этаж, вам следует подумать о величине отверстия для прохода на второй этаж и для этого лучше всего учитывать рост человека в два метра. Это говорит о том, что при подъёме по маршу, проём должен совпадать с расположением той ступени, которая окажется на 2м ниже потолка. Тогда, если высота ступеней у нас 16 см, то 300-200=100 см, а 100/16=6,25, значит, проём должен начинаться над 6-ой или, в крайнем случае, 7-ой ступенькой.

Заключение

Расчёт маршей с поворотными ступенями несколько сложнее, хотя принцип остаётся одинаковым, то есть, сохраняется высота подступенков, но минимальная ширина проступи на малом периметре поворота должна быть не менее 100 мм. (см. также статью )

Конечно, цена конструкции без площадки будет меньше, хотя она несколько сложнее в исполнении, но стоимость снижается за счёт количества материалов.
