Лестничная клетка: устройство, требования и параметры

Прежде чем обсуждать упомянутую в заглавии тему, не мешало бы определиться с тем, что такое лестничная клетка (аббревиатура ЛК). Так вот, в словарях это словосочетание определяется как совокупность вертикальных проёмов в перекрытиях этажей, которые используются для установки там лестничных маршей. Теперь, исходя из определения, данного авторитетными источниками, мы поговорим об некоторых особенностях таких сооружений, а также посмотрим видео в этой статье.

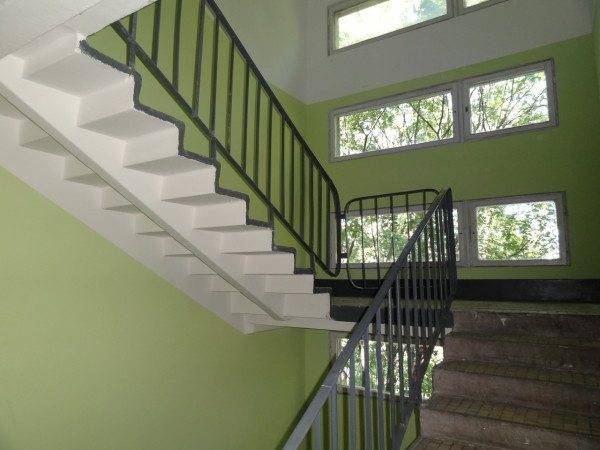

Один из вариантов лестничной клетки (ЛК)
Один из вариантов лестничной клетки (ЛК)

Особенности клеток в зданиях

Типы и устройство

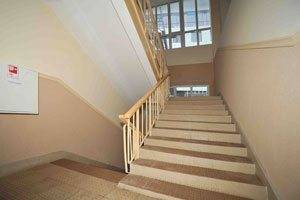

Клетка типа Л1
Клетка типа Л1

В первую очередь, следует обратить внимание на то, что лестничные клетки могут быть обычными либо незадымляемыми – это два основных вида классификации

Обычные конструкции клеток Незадымляемые конструкции клеток
Л1 . Для освещения помещения используются естественные проёмы (остеклённые или открытые) для окон и дверей в стенах здания. Должно присутствовать также электрическое освещение. Н1 Вход возможен через незадымляемую наружную зону со стороны этажа, где имеются в наличии открытые переходы.
Л2 Для освещения помещения используются естественные проёмы (остеклённые или открытые) в покрытии. Должно присутствовать также электрическое освещение Н2 При пожаре происходит подпор воздуха в лестничную клетку при помощи принудительной вентиляции помещения.
Н3 Вход возможен через тамбур-шлюз, который имеется на каждом этаже. Помимо этого, при пожаре с тамбура осуществляется подпор воздуха (подпор воздуха может также происходить беспрерывно).

Таблица различия лестничных клеток по их типам

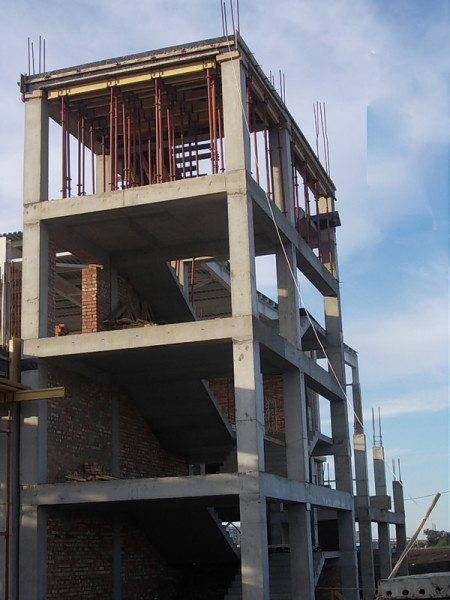

Строительство лестничной клетки
Строительство лестничной клетки
  • Итак, прежде всего, давайте представим себе устройство обговариваемой конструкции, процесс строительства которого показан на фото вверху. В основном конструкция состоит из четырёх основных частей, это несущий каркас из колонн и ригелей или же несущих капитальных стен; маршевые лестницы со ступенями; межмаршевые площадки для переходов; ограждения или перила лестниц (чаще всего из металла). Все вышеперечисленные элементы представляют собой своеобразный костяк, без которого не обходится ни одно строительство многоэтажных зданий.

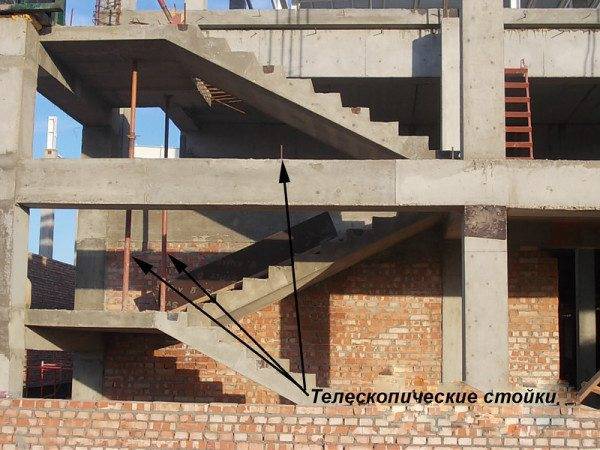

Телескопические стойки для временной подпорки лестничных маршей (ЛМ)
Телескопические стойки для временной подпорки лестничных маршей (ЛМ)
  • Вся нагрузка, которую оказывают ЛМ на ЛК, передаётся на фундамент через стены, которые несут на себе также и нагрузку от перекрытий и поэтому и называются несущими. Точно так же, эта нагрузка может ложиться на ригели, на которых держатся лестничные площадки (ЛП) и вся масса передаётся на колонны. На фото вверху вы видите, что марши дополнительно опираются на телескопические стойки, которые снимаются только после того, когда бетон наберёт нужную марочную прочность.
  • Бетон должен схватываться 28 дней или четыре недели, при температуре не ниже 20⁰C, чтобы процесс завершился, но не всегда есть время для ожидания. Поэтому, через 3-4 дня, когда прочность бетона достигает уже 50%, переходят к строительству следующего этажа, при условии, что подпорные телескопические стойки полностью обеспечивают жёсткость конструкции.

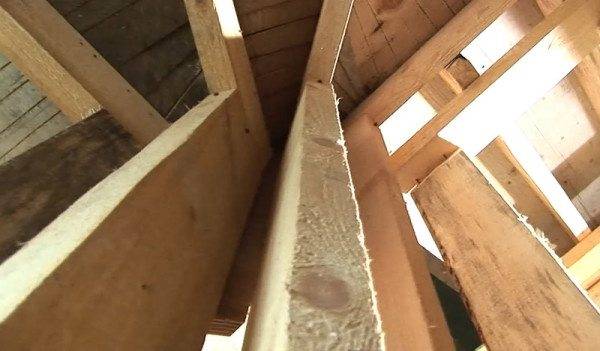

Подпоры из толстых досок в частном строительстве
Подпоры из толстых досок в частном строительстве

Рекомендация для частного строительства.
При обустройстве лестничных клеток и маршей своими руками в частном секторе вместо телескопических стоек используют доски 150X50 мм, которые в состоянии обеспечить жёсткость опалубке.
Через 3-4 дня снимается отбортовка для шлифовки ступеней, а поддон вместе со стойками можно убрать, когда произойдёт полное застывание, через четыре недели.

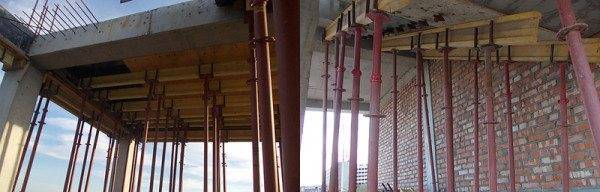

Сборка опалубки для ЛМ и ЛП в ЛК
Сборка опалубки для ЛМ и ЛП в ЛК
  • Когда производится проектирование лестничных клеток, то для маршей задаётся определённый наклон, который при сборке опалубки важно выдержать с точностью до одного градуса. В противном случае вы не сможете правильно задать проектные размеры ступеней, к тому же могут не сойтись марши с площадками.
  • Для сборки опалубки, помимо телескопических стоек, используется толстая фанера и толстые доски, например, 150×50 мм, а также саморезы, металлические уголки для крепления и, конечно же, арматура для каркаса. Зачастую строители облегчают себе задачу, используя «холодный» шов для стыка марша и площадки, то есть, заливается один блок и когда застывание достигает примерно 30% – заливают следующий.

Обязательное условие. Прежде чем начать заливку опалубки, необходимо выставить закладные для балясин лестничной конструкции.
Они должны привариваться к арматурному каркасу примерно через 4 ступени друг от друга, но на углах такие консоли должны присутствовать в любом случае.

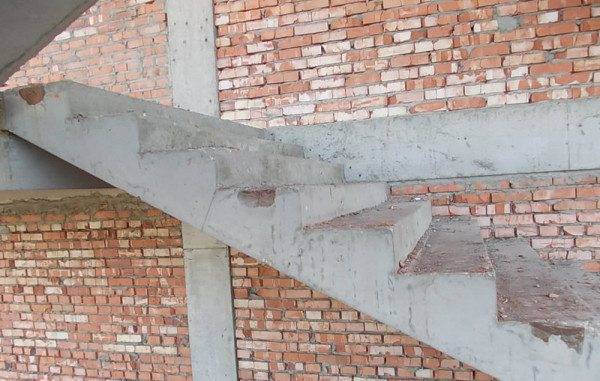

ЛМ после снятия опалубки
ЛМ после снятия опалубки
  • По истечении четырёх недель телескопические стойки и вся конструкция поддона убираются – тогда лестница уже готова к эксплуатации. Но не следует забывать, что все этажи не заливаются в один день, поэтому нужно либо равняться по сроку последней заливки, либо демонтировать опалубку поэтапно. При строительстве важно не забывать, что температура на лестничной клетке при её застывании должна быть не ниже 20 ⁰C, в противном случае, сроки достижения марочной прочности увеличиваются.

Основные требования пожарной безопасности

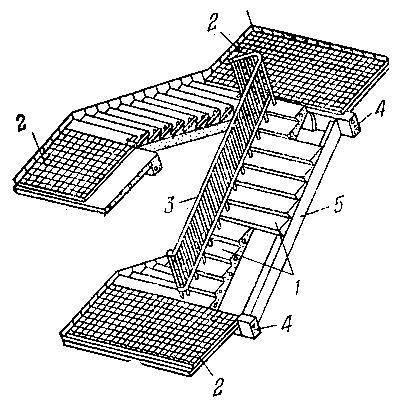

Обустройство лестницы в клетке: 1) ступени; 2) площадка (ЛП); 3) перила; 4) ригель; 5) марш (ЛМ
Обустройство лестницы в клетке: 1) ступени; 2) площадка (ЛП); 3) перила; 4) ригель; 5) марш (ЛМ
  • Помимо строительных норм и требований должна соблюдаться пожарная безопасность лестничных клеток, то есть, это такое состояние, когда пределы возгораемости маршей и площадок соответствуют несущим стенам в согласии со СНиП И-А 6-70. Лестничные клетки оборудуются естественными проёмами с остеклением и без него. Возможно строительство открытых ЛМ для вестибюлей и общественных зданий до высоты второго этажа, но если стены в помещении выполнены из несгораемых материалов и в коридор установлены двери.
  • Запрещено оборудовать на лестничных клетках какие-либо трубопроводы для горючих газов и жидкостей, а также встроенных шкафов за исключением шкафов для пожарного и электрооборудования и коммуникаций. Трубопроводы на ЛК допускаются только как отопление лестничных клеток. В зданиях от 28м на территории ЛК возможно обустройство мусоропровода.
  • Запрещено на территории ЛК оборудовать какие-либо помещения (типа офиса) за исключением комнаты для охраны дома. Под маршами самого нижнего (первого, цокольного, подвального) этажа можно обустраивать узлы для управления водоснабжением и щитовые электрооборудования. Температура воздуха на лестничной клетке незадымляемого типа может поддерживаться приборами водяного отопления.
  • Для сообщения с прилегающей к зданию территорией должны быть оборудованы двери лестничных клеток, где обеспечены проходы в вестибюль и выход наружу. Выход для конструкций типа Н1 ограничивается только наружным сообщением, но на каждом этаже там должны присутствовать оконные (остеклённые или неостеклённые) проёмы (за исключением типа Л2). Площадки марши и косоуры выполняются из огнестойких материалов, но инструкция позволяет делать их из дерева, если высота здания не превышает двух этажей.

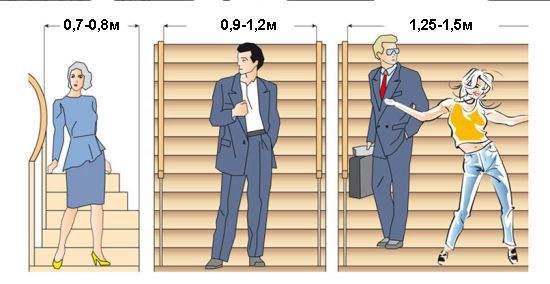

Возможная ширина маршей
Возможная ширина маршей
  • Для определения ширины марша ключевую роль играют требования пожарной безопасности, а также возможность транспортировки по ним каких-либо предметов. Так, минимальной шириной марша по СНиП 21-01-97* («Пожарная безопасность зданий и сооружений») будет 0,8м, а максимальной – 2,4м, но при этом между маршами (П-образные лестницы) необходимо оставлять расстояние от 5 см и выше для пожарного рукава.
  • Выходы на кровлю из лестничных клеток предусмотрены в зданиях выше 10м с чердаками (выход на крышу через чердак). В домах до 5 этажей включительно выход на кровлю из лестничной клетки через чердак предусматривается через люк, который имеет не менее 0,6×0,8м (с крышкой). К этому люку, с площадки последнего этажа, в обязательном порядке прикрепляется металлическая лестница.

Мероприятия по антизадымляемости

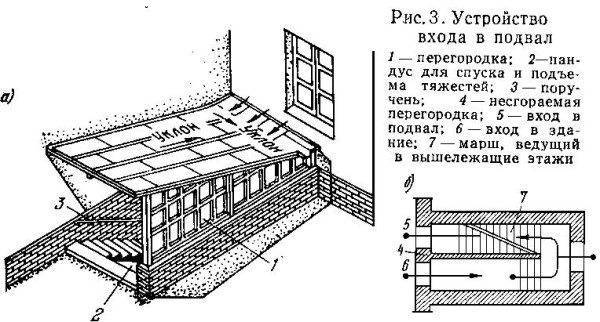

Вход в подвал
Вход в подвал
  • Для того чтобы клетка или лестница считались незадымляемыми, там во время пожара не должно быть скопления дыма. Для этого ограждения выполняются из несгораемых материалов (металл), а марши, уклон которых не более 1:1,5, из железобетона. Также, для удаления дыма на каждом этаже, создаётся проходная дверь для связи с наружным воздушным пространством.
  • Клетки такого типа обеспечивают условия для безопасной эвакуации людей при пожаре, и выходы там установлены прямо на улицу, минуя все коридоры и вестибюли. Но если конструкция здания не позволяет создать таких условий, тогда вход обустраивается через тамбур, откуда осуществляется подпор воздуха. Этот самый подпор воздуха или принудительная вентиляция должен осуществляться автоматически и для этого устанавливаются специальные датчики, которые запускают двигатели вентиляторов при задымлении..
Пожарная лестница
Пожарная лестница
  • Для секционных жилых зданий высотой в 10-16 этажей с естественным освещением предусматриваются дымовые люки, которые оборудуются либо в стене, либо в покрытии ЛК. В таких домах в качестве пути для экстренной эвакуации предусматриваются переходы по балконам и лоджиям, как это показано на верхнем фото.

Рекомендация для квартиросъёмщиков. Балконы и лоджии, оборудованные пожарными лестницами, предусмотрены для крайних, экстренных случаев.

При остеклении лоджий и балконов у некоторых возникает желание демонтировать такие меры предосторожности.
Запомните, что цена отсутствия путей эвакуации приравнивается к стоимости человеческой жизни!

  • Для обеспечения безопасности каждые пять лет, согласно НПБ 245-2001 (введено в действие 1 апреля 2002 года) вне зависимости от того, осуществлялась эксплуатация или нет, производится очередная контрольная проверка пожарных незадымляемых лестниц. В рамках пятилетних испытаний производятся опробования тетив и ступеней статической нагрузкой, которая регламентируется соответствующими нормами. Помимо этого каждый год производится визуальный осмотр на целостность сварных швов и антикоррозийного покрытия и качество болтовых соединений.

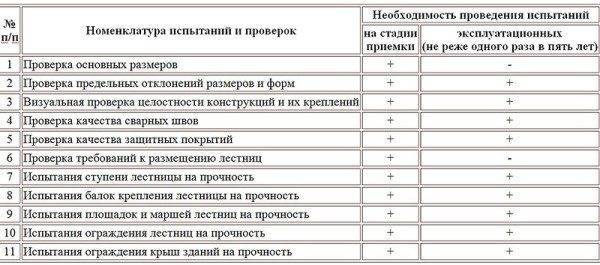

Таблица испытаний лестниц*
Таблица испытаний лестниц*

*Примечание. Значок + в таблице указывает на то, что испытания следует производить, а значок – указывает на отсутствие такой необходимости.

  • Все испытания должны проводиться только теми лицами и организациями, которые имеют соответствующую лицензию и специальное оборудование. Объём соответствующих испытаний указан в таблице выше и в соответствии с этими требованиями составляется протокол. При обнаружении после заданных нагрузок или без них различных трещин, разрывов и деформаций испытание считается не пройденным.
  • Вся информация о неисправностях и/или повреждения лестничных маршей и площадок не прошедших испытаний, в обязательном порядке должна быть доведена до личного состава пожарной части, обслуживающей данный район. После устранения дефектов, выявленных в результате проверки, все испытания производятся повторно, в полном объёме.

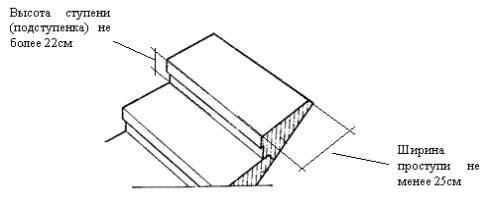

Нормировка габаритов ступеней
Нормировка габаритов ступеней

  • Для обеспечения безопасности каждодневного передвижения, а тем более, экстренной эвакуации людей необходимо соблюдать определённые габариты ступеней. Так, высота ступени не должна превышать 220 мм, а ширина проступи должна быть не менее 250 мм, чтобы обеспечить 70%-ую опору для стопы взрослого человека. Сумма двух значений высоты ступени и ширины проступи должна составлять от 60 до 64 см.

Заключение

Лестничные клетки для многоэтажных жилых домов составляют неотъемлемую часть быта, с которой приходится сталкиваться постоянно. Поэтому их комфорт и безопасность находится на одном уровне с обустройством самих квартир.
