ГОСТ на лестничный марш: элементы железобетонных лестниц, изготовление ступенчатых пролетов и монтаж лестничных секций

X

В каждом многоэтажном здании, как частного, так и общественного значения обязательно устанавливаются лестничные марши различной конструкции. Они предусматриваются еще при проектировании здания и монтируются по мере возведения постройки с обязательным выполнением требований ГОСТ на лестничные марши и площадки. Благодаря современным отделочным материалам, лестницы кроме практичной функциональности несут еще и эстетическую составляющую.

Параметры, закладываемые при расчетах лестничных маршей

Параметры, закладываемые при расчетах лестничных маршей

Элементы железобетонных лестниц

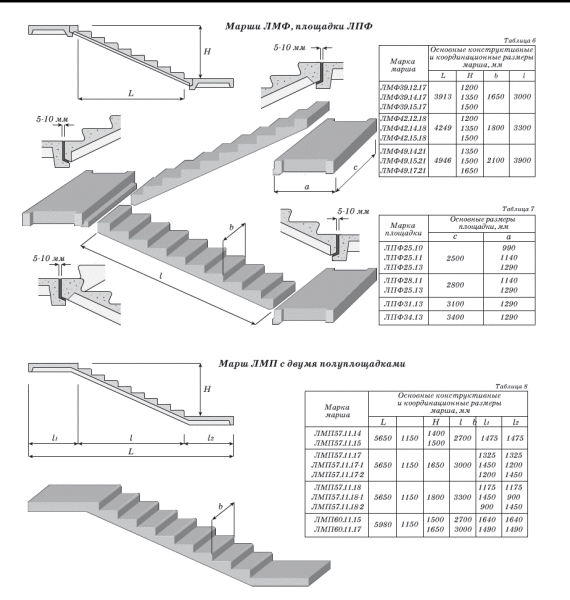

Параметры конструктивных элементов железобетонных лестниц

Параметры конструктивных элементов железобетонных лестниц

Железобетонные лестницы конструктивно состоят из нескольких основных элементов:

  • железобетонных лестничных маршей;
  • междуэтажных площадок;
  • накладных проступей;
  • ограждений ступенчатых маршей.

Все элементы лестницы могут быть изготовлены как в левом, так и в правом исполнении.

Декоративная отделка

Железобетонные лестницы - красивый и практичный архитектурный элемент

Железобетонные лестницы — красивый и практичный архитектурный элемент

При необходимости, элементы лестницы могут быть изготовлены с отделкой лицевой поверхности и представлять:

  • гладкую поверхность, используя тяжелый бетон и обычный цемент;
  • шлифованную мозаичную поверхность конструкционного декоративного слоя, используя бетон, а также обычный, белый, цветной цемент и мраморный щебень;
  • поверхность, облицованную керамической плиткой.

Большой срок эксплуатации, сравнительно невысокая цена, большая прочность, а также простота монтажа делают маршевые секции и площадки незаменимыми строительными элементами любого многоэтажного жилого или офисного здания. К тому же, такие лестницы достаточно красивы.

Требования к лестничным элементам

Согласно стандарту элементы лестницы должны соответствовать всем требованиям по:

  • фактической прочности и плотности бетона;
  • водонепроницаемости;
  • морозостойкости;
  • прочности армируемых и закладных деталей;
  • по допустимому отклонению толщины слоя (защитного) бетона до рабочей арматуры;
  • антикоррозийной устойчивости.

Основной элемент лестницы

Основу каждой железобетонной лестницы составляют лестничные марши. Конструктивно они выполнены из несущих балок и опирающихся на них рядов ступеней. Количество ступеней может быть от трех до восемнадцати.

При монтаже ступенчатые марши соединяются с междуэтажными площадками, образуя, таким образом, цельную конструкцию.

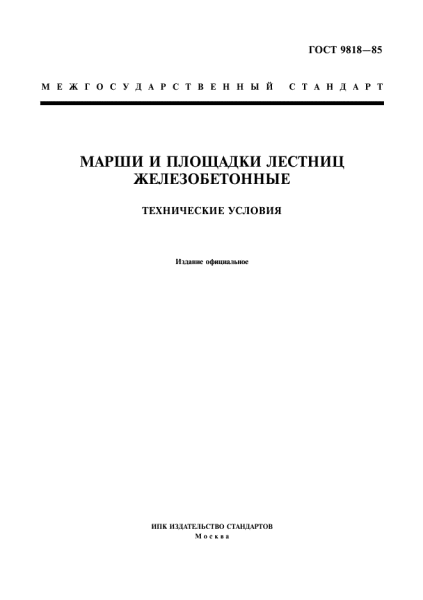

На секции ступенек, так же как и на всю железобетонную продукцию распространяется государственный стандарт — ГОСТ 9818 85 на лестничные марши и площадки, который регламентирует такие вопросы как:

Красивые лестницы – обзор деревянных и кованых творений

Красивые лестницы – обзор деревянных и кованых творений

  • проектирование и изготовление разных типов секций;
  • основные конструктивные и координационные размеры и параметры изделий;
  • требования к используемым материалам, а также их справочный расход;
  • правила приемки готовой продукции;
  • методы контроля, а также порядок проведения испытаний на прочность и соответствие маршевых секций всем требованиям;
  • правила маркировки;
  • методы транспортировки;
  • правила хранения изделий.

Для обеспечения полной безопасности при долгосрочной эксплуатации зданий необходимо выполнять все чертежи по ГОСТу на лестничные марши. Отступление от требований стандарта влечет за собой ответственность согласно действующему законодательству.

ГОСТ на изготовление ступенчатых пролетов



Высокий запас прочности лестничных секций и повышенная устойчивость к нагрузкам, как механическим, так и температурным, достигается применением качественного материала и в первую очередь применением армирования железобетонной конструкции.

Для изготовления лестничных секций используется:

  • тяжелый бетон — по ГОСТ26633;
  • легкий бетон согласно ГОСТ25820.

Армирование ступенчатых пролетов осуществляется с применением:

  • стержневой горячекатаной арматурной стали (класса АI-АIII) по ГОСТ 5781;
  • стержневой термомеханической упрочненной арматурной стали (класса Ат-IIIС, IVС) по ГОСТ 10884;
  • проволоки класса Вр-I, согласно ГОСТ 6727.
Образцы арматурной стали Гост 10884-94

Образцы арматурной стали Гост 10884-94

ГОСТ на размеры лестничных маршей устанавливает требования, которые касаются железобетонных ступенчатых секций, междуэтажных площадок и накладных проступей, которые изготавливаются с применением как тяжелого, так и легкого бетона, имеющего плотность от 1600 до 2000 кг/куб.м.

Все пролеты и площадки, используемые для монтажа лестниц, предназначены для эксплуатации при следующих нагрузках:

  • для частных (жилых) конструкций – 360,0 кгс/м.кв;
  • для производственных, общественных и промышленных зданий – 480,0 кгс/м.кв.
Требования по защите конструкций от коррозий

Требования по защите конструкций от коррозий

На все лестничные пролеты и площадки, которые планируется эксплуатировать в средах, характеризующихся агрессивной степенью воздействия на конструкции из железобетона, распространяются требования нормативного документа — СНиП 2.03.11-85.

Лестничные марши

Секция ступеней

Секция ступеней

Согласно государственному стандарту 9818 85 лестничные марши изготавливаются в нескольких вариантах:

Пример различных типов лестничных маршей ЛПМ

Пример различных типов лестничных маршей ЛПМ

  • плоскими, не имеющими фризовых ступеней (ЛМ);
  • ребристыми с фризовыми ступенями (ЛМФ);
  • ребристыми, имеющие полуплощадки (ЛМП). Лестничная секция может иметь две (верхнюю и нижнюю) полуплощадки или могут изготавливаться без нижней полуплощадки.

Междуэтажные площадки

Ступени с междуэтажными площадками

Ступени с междуэтажными площадками

ГОСТ на лестничные площадки предусматривает изготовление следующих их типов:

  • плоские — для плоских, не имеющих фризовых ступеней, маршевых секций (1ЛП);
  • ребристые — для плоских, не имеющих фризовых ступеней, маршевых секций (2ЛП);
  • ребристые — для ребристых с фризовыми ступенями маршевых секций (ЛПФ);
  • ребристые площадки (полуплощадки) для ребристых маршей (ЛПП).

Накладные проступи

Накладные проступи

Накладные проступи

Предусматривает также ГОСТ на маршевые лестницы и несколько типов накладных проступей:

  • 1ЛН, которые предназначены для укладки на рядовые и нижние ступени секции;
  • 2 ЛН, предназначены для установки на верхние ступени лестничного пролета, а также на верхние и нижние площадки.

Маркировка строительных элементов

Гост на лестничную площадку, а также на ступенчатые пролеты, предусматривает единую буквенно-цифровую маркировку архитектурных элементов.

В первой группе символов указывается тип элемента лестницы и его габаритные размеры (длина и ширина) выраженные в дециметрах. Для маршей дополнительно указывается координационная высота (вертикальная проекция).

Во второй группе символов маркировки указывается:

  • для площадок и пролетов – расчетная временная нагрузка;
  • для проступей – левое исполнение, а также вид и способ отделки лицевой верхней поверхности.

Третья группа символов маркировки обозначает:

  • для площадок и пролетов – левое исполнение, а также вид и способ отделки лицевой верхней поверхности;
  • для площадок – опорные консоли, мусоропроводные отверстия, усиленные опорные маршевые узлы.

Маркировка архитектурных элементов, которые предназначены для эксплуатации в агрессивной среде, дополнительно содержит показатель, характеризующий проницаемость бетона.

Монтаж лестничных секций

При строительстве загородного дома ступенчатые пролеты можно установить своими руками. Нижеприведенная инструкция содержит основные этапы для обеспечения полной безопасности при монтаже и дальнейшей эксплуатации ступеней.

Подготовительные работы

Лестничные ступени монтируются в лестничной клетке при возведении стен дома.  Для этого на стенах делается соответствующая разметка. До начала монтажа необходимо точно сверить все размеры лестничных элементов.

Необходимо также предусмотреть специальное крановое оборудование для обеспечения установки секций ступеней.

Монтажные работы

  • На первом этапе монтажа в лестничной клетке дома на опорные места наносится слой раствора, затем устанавливается промежуточная площадка с первой ступенчатой секцией;
  • Обязательно до застывания раствора необходимо с помощью горизонтальных и вертикальных уровней тщательно выверить точность установки первого элемента. До схватывания раствора секции поддаются корректировке;

Совет! Секции ступеней необходимо перевозить и хранить штабелями в строго горизонтальном положении обязательно ступенями вверх. Только при таком порядке гарантировано обеспечивается целостность конструкций.

Фото правильной транспортировки секций ступеней

Фото правильной транспортировки секций ступеней

  • Затем необходимо установку первой секции сверить с проектной документацией. Если окажется, что верх промежуточной площадки получился выше проектной отметки, то необходимо подымать уровень пола, несмотря на то, что эти работы связаны с дополнительными финансовыми растратами;
  • Следующую секцию ступеней необходимо подавать специальным краном. Захват можно сделать, используя прочный четырех веточный строп. При этом две ветви делаются укороченными для придания секции необходимого наклона;
  • Ступени сначала необходимо упереть в нижнюю площадку и только потом делать упор на верхнюю площадку. В противном случае существует очень большая вероятность срыва марша;
Фото монтажа ступеней

Фото монтажа ступеней

  • До монтажа секции ступенек на опорные места необходимо нанести необходимое количество раствора, который тщательно выравнивается;
  • Для обеспечения безопасного монтажа ступеней необходимо привлечь минимум трех рабочих. Один монтажник находиться на нижней площадке. Он принимает секцию и контролирует упор ступеней в плиту, при необходимости корректируя ее положение. Второй монтажник на верхней площадке обеспечит точную фиксацию пролета ступеней к верхней площадке;
Этапы монтажа с использованием кранового оборудования

Этапы монтажа с использованием кранового оборудования

<ulГОСТ на пожарные лестницы: нормативные документы и их требования» width=»640″ height=»360″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Вывод

Изготовленные и установленные в строгом соответствии с государственным стандартом лестничные элементы гарантируют длительную и безопасную их эксплуатацию. При правильной отделке ступенчатые секции украсят интерьер любого здания. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (читайте также ГОСТ на пожарные лестницы).
