Подсветка лестницы в доме: сборка управляющего модуля, монтаж освещения и сборка

X

Каждому из нас хочется сделать свой дом уникальным, не похожим на все остальные. И одним из способов выделиться и вызвать вполне закономерную зависть гостей и соседей может стать автоматическая подсветка лестницы.

Конечно, изготовить ее непросто, но при соблюдении приведенных в нашей статье рекомендаций и ответственном подходе вы справитесь с этой задачей.

Встроенное освещение: красиво и удобно

Встроенное освещение: красиво и удобно

Подготовительные работы

Планируем систему подсветки

Прежде чем начинать сверлить стены и прокладывать провода, необходимо хотя бы в общих чертах набросать схему нашего будущего освещения.

И принципиальных вопросов здесь всего два:

  1. что мы будем использовать в качестве источника света;
  2. как будет осуществляться регулировка включения и выключения подсветки лестничных ступеней.

В отношении первого вопроса стоит выбирать из таких вариантов:

  • Светодиодная лента для лестничной подсветки – размещается под свесами ступеней, обеспечивает ровный и достаточно яркий свет. Отличается экономичностью, надежно защищена от воздействия влаги.
  • Светодиодные лампы. Монтируются в толщу стены вдоль ступеней, снабжаются специальными решетками для перенаправления светового потока. Ключевые недостатки – сложность монтажа и относительно высокая стоимость.
Подсветка ступеней лестницы: виды и области использования

Подсветка ступеней лестницы: виды и области использования

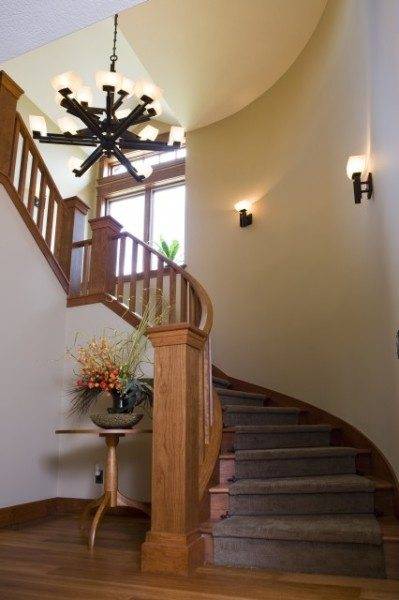

  • Настенные и потолочные светильники. Используются в самых простых вариантах освещения лестничных маршей, поскольку не требуют установки специального контроллера.

В рамках нашей статьи мы рассмотрим монтаж первых двух вариантов, поскольку данный процесс содержит несколько нюансов, неочевидных для новичка.

Что касается принципиальной схемы, подсветка для лестницы может быть реализована таким образом:

  • Проще всего вверху и внизу установить два выключателя, которые будут обеспечивать активацию световых приборов. Это позволит нам использовать подсветку только тогда, когда она нам нужна.
  • Несколько сложнее устроена система автоматического включения световых элементов по «команде» от датчика движения. Для ее реализации нам понадобится контроллер с возможностью программирования, микросхема-драйвер для светодиодов, а также сенсоры.

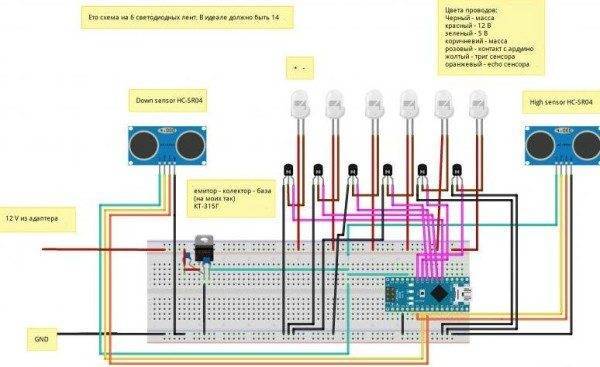

Система с контролируемым включением от датчика движения

Система с контролируемым включением от датчика движения

  • Самая сложная конструкция предполагает наличие датчиков на каждой ступени. Вы делаете шаг, сенсор срабатывает, и загорается подсветка следующей ступени, освещая вам путь. С одной стороны, выглядит эта система очень эффектно, но реализовать ее гораздо сложнее. Да и пользоваться ей, если честно, не так удобно.

Ниже мы расскажем, как сделать подсветку лестницы, управляемую с помощью контроллера. В качестве световых элементов такой системы можно использовать либо ленты со светодиодами, либо встраиваемые светильники.

Световые ленты

Начинать закупку стоит с наиболее существенной части сметы — с приобретения осветительных приборов.

Как мы отмечали выше, здесь может быть два варианта.

  • Светодиодная лента представляет собой полосу из эластичного полимерного материала, снабженную тонким токопроводящим покрытием. На нем через определенные интервалы закреплены светодиоды, которые при подаче напряжения излучают достаточно яркий свет.
Светодиоды на тенте

Светодиоды на тенте

  • По конструкции ленты делят на две категории — открытые и влагозащищенные. Нам нужны модели с достаточным уровнем гидроизоляции, чтобы избежать попадания капель воды на токопроводящие элементы при мытье полов.
  • Абсолютное большинство моделей крепится на поверхности за счет самоклеящегося слоя. Если вам кажется, что клей несколько подсох, можно усилить крепление, зафиксировав подсветку на двухсторонний строительный скотч.
  • Что касается типа и конфигурации самих диодов, то для обеспечения комфортного передвижения по ступеням в темное время суток вполне достаточно модели SMD 3528. SMD 5050 обладают более ярким светом, и потому их стоит использовать для общего освещения помещения.

Обратите внимание!
Если вам нужна цветная подсветка лестниц, то необходимо приобрести так называемую RGB-ленту.
Для регулировки смены цветов также нужно установить особый контроллер.

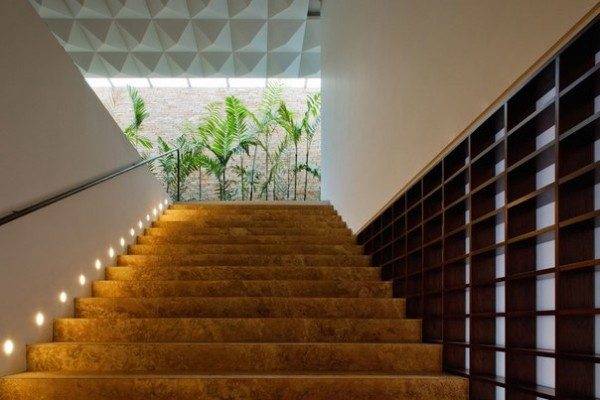

Фото установленного бокового освещения

Фото установленного бокового освещения

Металлический профиль

Металлический профиль

Светильники для лестницы

Светильники существенно отличаются от лент:

  • Большинство представленных на рынке моделей имеют корпус, предназначенный для встраивания в стену. Предпочтение следует отдавать устройствам с цилиндрическим корпусом, поскольку для их установки можно использовать стандартные подрозетники.
  • Основную часть рынка составляют лампы белого света, однако при желании можно найти и желтые («теплые»), и цветные модели.
Модель с кожухом направленного света

Модель с кожухом направленного света

  • Зачастую такие светильники продаются комплектами по нескольку штук, объединенных одним контроллером. Использование такого комплекта существенно облегчает монтаж системы управления подсветкой.

Обратите внимание! Приобретая подсветку, обращайте внимание на конструкцию защитной решетки. Она должна обеспечивать направленный поток света, иначе при включении вам будет слепить глаза. Плюсом будет возможность регулировки светоотражающего кожуха.

Элементы управления

Вот мы и подошли к самой сложной части нашей системы – элементам управления.

Чтобы обеспечить срабатывание сенсоров и включение ламп или лент, нам понадобятся:

  • Микроконтроллер – ядро всей системы. Наилучшим вариантом, с точки зрения экспертов, будет подсветка лестницы Arduino, поскольку эта серия микроконтроллеров обеспечивает достаточно простое программирование посредством подключения к компьютеру.

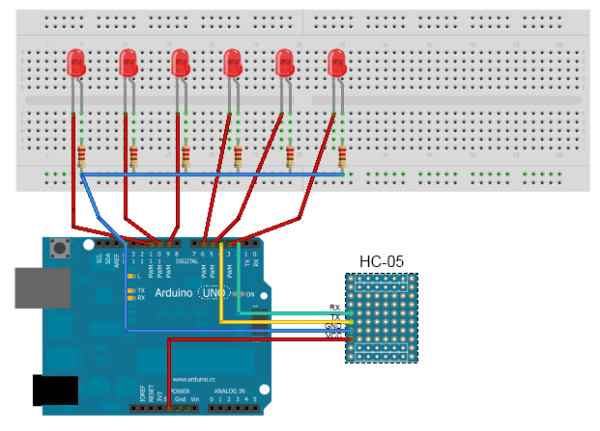

Микроконтроллер Ардуино и принцип его подключения

Микроконтроллер Ардуино и принцип его подключения

  • Для более эффективной работы системы можно использовать драйвер светодиодов или аналогичное устройство. В наиболее простых вариантах применяется микросхема типа 74HC595. Цена подобных деталей невелика, зато они существенно расширяют спектр возможностей системы.
  • Для регистрации движения необходимо установить два сенсорных датчика движения. Они могут быть как ультразвуковыми, так и инфракрасными.

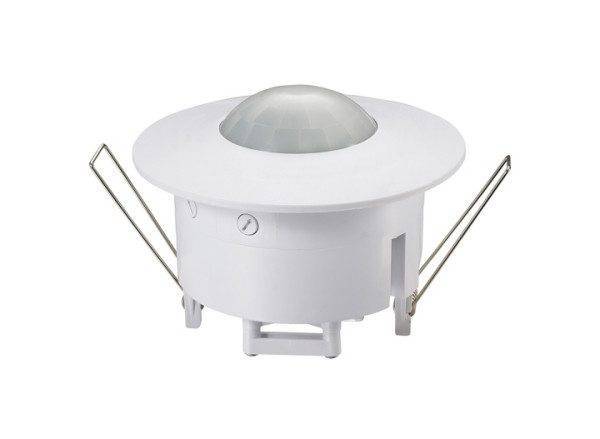

Встраиваемый сенсор

Встраиваемый сенсор

  • Чтобы система включалась только в темное время суток, нужно подключить ее к датчику освещенности на фототранзисторе.

Естественно, для работы всей управляющей схемы и самой подсветки потребуется блок питания на 12В. Также нам будут нужны провода для соединения всех элементов, и некоторые другие мелочи – о них мы будем рассказывать в ходе описания процесса монтажа.

Делаем подсветку

Собираем управляющий модуль

Оборудование лестницы с подсветкой своими руками начинаем со сборки системы, которая будет регулировать включение и выключение света:

  • На печатную плату устанавливается подсветка лестницы Ардуино с параллельным закреплением микросхем-контроллеров. Один из вариантов схемы подключения всех элементов приводится в статье.

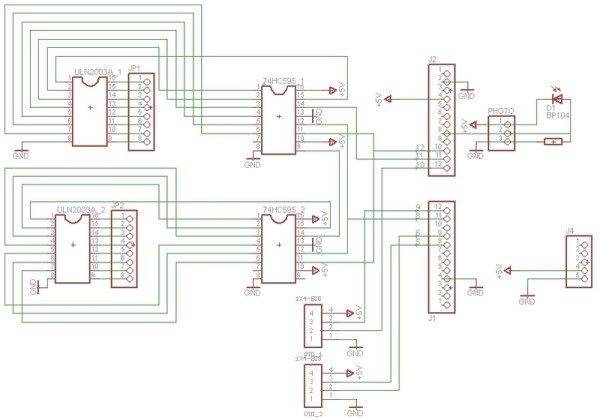

Вариант распайки блока управления

Вариант распайки блока управления

  • Плата помещается в пластиковый корпус с крышкой. С одной стороны, корпус следует делать достаточно надежным, а с другой – его конструкция должна обеспечивать относительно свободный доступ к «начинке» для ремонта и настройки.
  • Контроллер Ардуино присоединяем к компьютеру и загружаем в него прошивку для управления системой. Программу для прошивки можно написать самостоятельно, причем простота среды разработки и достаточно подробная инструкция позволяет это сделать даже человеку, ранее с программированием не сталкивавшемуся.

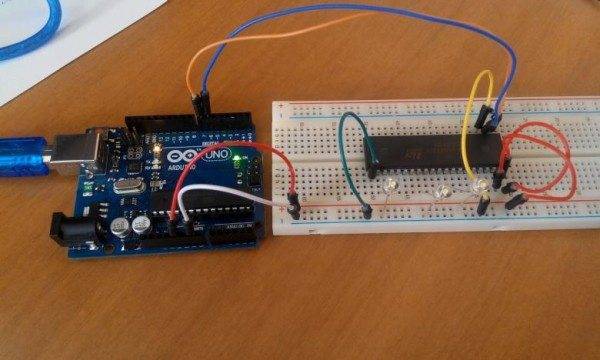

Соединение контроллера и драйвера

Соединение контроллера и драйвера

  • Если же нет желания долго возиться, стоит просто скачать из сети программный модуль, благо найти его довольно просто.
  • На поверхности корпуса закрепляем разъемы для подключения светодиодов и блоков питания, после чего подключаем их к контактам контроллера.

Совет!
Стоит протестировать систему заранее, чтобы выявить возможные неполадки до того, как она будет установлена.

Монтаж освещения

Если схема собрана, протестирована и работает – можно поздравить себя с окончанием самого сложного этапа. На очереди наиболее трудоемкая часть – монтаж и подключение освещения.

Ленты устанавливаются довольно просто:

  • С помощью ножниц по разметке отрезаем фрагмент ленты нужной нам длины.
  • На один из концов фрагмента надеваем специальный коннектор, к которому присоединяем два провода.
  • Поверхность ступени, на которую будет производиться монтаж, обезжириваем с помощью ацетона или аналогичного растворителя.
  • Сняв защитную ленту, прикладываем самоклеящийся слой светодиодов к нижней части ступени.

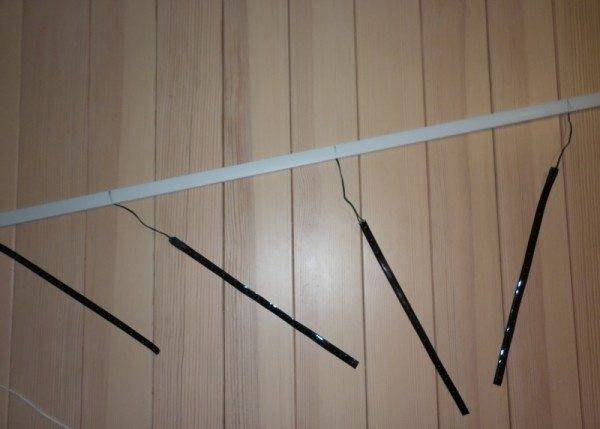

Соединенные отрезки LED-ленты

Соединенные отрезки LED-ленты

  • Провода заводим под лестницу через небольшое отверстие в подступенке.

Несколько сложнее устанавливаются встраиваемые светильники:

  • В стене с помощью перфоратора проделываем гнезда для корпусов и штробы для прокладки проводки.
  • В гнезда устанавливаем подрозетники или специальные кожухи, входящие в комплект светильников.
  • Монтируем лампы, фиксируя их зажимными винтами.
  • Провода прокладываем в пластиковых кабель-каналах, заделывая штробы цементным раствором.
Монтаж встроенных ламп

Монтаж встроенных ламп

По такой же схеме производится установка датчиков на верхней и нижней ступенях лестницы.

Сборка подсветки

Наша подсветка с датчиком движения для лестниц практически готова.

Осталось только собрать все ее элементы воедино:

  • Для начала – устанавливаем и калибруем фотоэлемент, который будет отвечать за активацию системы в темное время суток. Провода от фотоэлемента заводим под лестницу.
  • Блок питания и коробку с установленной управляющей схемой крепим таким образом, чтобы она не бросалась в глаза, и в то же время – была доступна для обслуживания.
  • Провода от светильников и датчиков движения собираем в жгут, стягиваем пластиковыми хомутами и укладываем в кабель-канал. Кожух с проводкой закрепляем на стене под лестницей или на боковой поверхности одного из косоуров.
  • Провода подключаем к соответствующим разъемам контроллера.
  • Присоединяем блок питания к электрической сети. Для обеспечения безопасности можно установить устройство защитного отключения, но обычно необходимости в нем не возникает.
Наглядный результат наших трудов

Наглядный результат наших трудов

Собранную систему тестируем в основных рабочих режимах. При необходимости вносим корректировки в программу (сделать это несложно), устраняем обнаруженные неполадки, а затем – закрываем корпус управляющей схемы.

Вывод

Лестница с подсветкой, оборудованная по приведенной выше схеме, весьма удобна: в дневное время ничего не бросается в глаза, зато ночью и подниматься, и спускаться можно с максимальным комфортом. Да и энергопотребление у светодиодной подсветки невелико, потому по бюджету она вас гарантированно не ударит. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
