Устройство лестницы в частном доме. Сооружения на косоурах и тетивах. Безкосоурные конструкции. Лестницы на больцах

X

Частное строительство сейчас очень широко распространено и поэтому возведение здания в несколько этажей на собственном участке давно ни у кого не вызывает удивления. В связи с этим мы рассмотрим вопрос о том, как обустроить лестницу в доме, чтобы обеспечить сообщение между этажами. Помимо этого вам предоставлено видео в этой статье, которое поможет лучше разобраться в теме.

Деревянная винтовая лестница

Деревянная винтовая лестница

Типы лестниц, материалы и основные правила обустройства

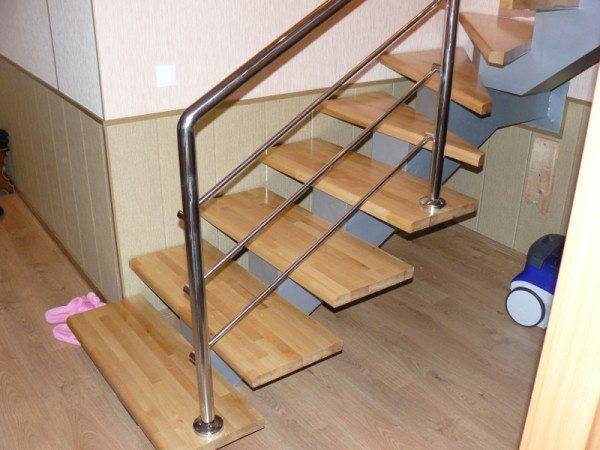

Ступени закреплены на одном косоуре

Ступени закреплены на одном косоуре

Прежде всего, следует заметить, что для частных домов используется несколько типов лестниц, среди которых можно отметить два основных: косоурные (см. фото вверху) и безкосоурные конструкции, которые, в свою очередь, разделяются на подвиды. Также отличаются и ступеньки по своему устройству, хотя общие требования для них остаются неизменными.

Лестницы на косоурах и тетивах

Металлическая конструкция на тетивах

Металлическая конструкция на тетивах

  • Давайте для начала разберёмся в отличии косоура от тетивы, так как их чаще всего путают, хотя принципиального значения это не имеет. Итак, косоур представляет собой наклонную балку с гребёнкой по верху, которая служит для удержания ступеней или литых железобетонных маршей. А вот, тетива тоже представляет собой наклонную балку, которая идёт в паре, только ступени располагаются не сверху, а между ними в специальных пазах или привариваются электросваркой.
Профили для тетивы или косоура: 1) пилообразная тетива из листовой стали; 2) прямая тетива из листовой стали; 3) зубчатое сечение; 4) тетива из швеллера; 5) коробчатый косоур; 6) косоур из двутавра; 7) без кронштейна; 8) с кронштейном

Профили для тетивы или косоура: 1) пилообразная тетива из листовой стали; 2) прямая тетива из листовой стали; 3) зубчатое сечение; 4) тетива из швеллера; 5) коробчатый косоур; 6) косоур из двутавра; 7) без кронштейна; 8) с кронштейном

  • Как это видно на схематическом рисунке, тетивы и косоуры изготавливаются в основном из швеллера, двутавра, полого прямоугольного или квадратного профиля, а также из листовой стали. К тому же, для гребёнки может быть использован практически любой металлический профиль и дерево. Помимо этого наклонные балки могут быть деревянными и железобетонными – всё будет зависть от вида лестницы.
Обустройство металлического (двутавр) косоура

Обустройство металлического (двутавр) косоура

  • На схематическом изображении выше вы видите косоур из двутавра, который может служить, как в единственном числе, в качестве центральной наклонной балки, так и в паре, когда ступени ложатся на них краями. Здесь показано устройство, с соблюдением всех принципов, которых требует инструкция, где 1) двутавр, швеллер или полый профиль; 2) проступи из металла или дерева; 3) конструкционные консоли для фиксации проступей и подступенков; 4) крепление консолей сваркой или болтами; 5) крепление проступей сваркой или болтами.
Деревянная лестница на металлических косоурах (обшиты деревом)

Деревянная лестница на металлических косоурах (обшиты деревом)

  • Когда производится подобное устройство лестницы в деревянном доме, то чаще всего изготавливают косоур из металла, а потом обшивают его деревом, так что основного крепления практически не видно (узнайте здесь, что собой представляет лестница на металлическом косоуре). Конечно, изначально такие конструкции полностью делались из дерева – дуб, бук, граб, ясень, ель, сосна, но такой материал быстро приходит в негодность и не подлежит частичному ремонту, так что менять нужно было всю конструкцию. Если же основа сделана из металла, то такую конструкцию легко реконструировать, заменяя наиболее износившиеся элементы.
Что собой представляет лестница на металлическом косоуре

Что собой представляет лестница на металлическом косоуре

  • Также возможно устройство лестницы в доме на одном центральном косоуре, который чаще всего делается из металла по принципу, описанному выше. Сама балка может крепиться к полу нижнего и верхнего этажа, но чаще всего в таких случаях для подпорок используются дополнительные опоры из дерева, бетона, а чаще – металла (труба).

Безкосоурные лестницы

Винтовая (спиральная) лестница

Винтовая (спиральная) лестница

  • При недостатке свободного пространства на жилой площади часто используют такие конструкции, как винтовая или спиральная лестница. Разница заключается в том, что для спиральной конструкции основанием служит только центральный опорный столб, который обычно делают из металлической трубы не менее 100 мм в диаметре, а для винта может также использоваться косоур или больцы.
Схема сборки винтовой лестницы

Схема сборки винтовой лестницы

  • Самым проблемным местом у таких конструкций является узкая поворотная часть, где ступени располагаются практически друг над другом, поэтому здесь обычно им недостаёт ширины проступи. Поэтому, минимальная ширина марша здесь допускается от 60 см, даже если это вход на чердак и пользуются ним крайне редко.

Совет. Если дефицит пространства ощущается слишком остро, то для входа на чердак лучше отказаться от чересчур узкой спиральной лестницы и использовать для этого раскладную убирающуюся конструкцию.

Лестницы на больцах

Чердачные лестницы – какими они бывают

Чердачные лестницы – какими они бывают

  • Больцевая конструкция (на болтах или больцах) имеет невидимую систему крепежа ступеней, из-за чего кажется воздушной. Получается, что сами ступени держаться за счёт  резиновых прокладок с болтами, вставленных в стену, а ступени держаться на них и на балясинах, которые, в свою очередь, крепятся к перилам. В современном дизайне такие проекты достаточно востребованы, как стильные и лёгкие, к тому же цена на них достаточно умеренна.

Ступени и их количество

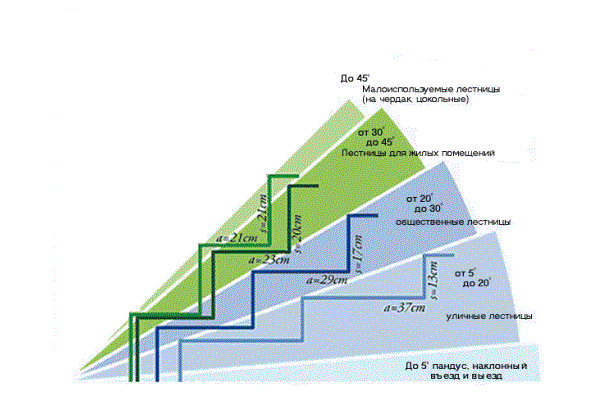

Количество ступеней во многом зависит от уклона

Количество ступеней во многом зависит от уклона

  • На практике наиболее удобным наклоном для обустройства лестницы является угол от 30⁰ до 35⁰ и это потому, что при таком наклоне получаются самые комфортные ступени, да и подниматься на такую горку проще. По статистике, при подъёме по лестнице с углом 0т 40⁰ до 45⁰ не ощущает неудобств лишь тренированный и физически развитый человек, чего почти никогда не скажешь о людях преклонного возраста. Также важна сумма двух значений высоты подступенка и ширины проступи, которая должна равняться среднему шагу человека, составляющему от 60 до 64 см.
  • Чтобы хождение по ступеням не вызывало ощущения дискомфорта или чувства опасности, ширина проступи должна быть не менее 70% длины стопы человека, а это, примерно, 25-30 см. Допустим, что высота каждой ступени у вас получится 17 см, а ширина проступи – 37 см, тогда 17*2+27=61 см, то есть, именно то, что нужно для удобства и безопасности.
Длину косоура можно рассчитать по сторонам треугольника

Длину косоура можно рассчитать по сторонам треугольника

  • Представим себе, что нам предстоит своими руками сконструировать лестницу между этажами, тогда воспользуемся сторонами треугольника с прямым углом, где A – уровень пола на нижнем этаже, B – расстояние от первого до второго этажа, C – искомая длина косоура и точка угла CB – уровень пола второго этажа. Подставлять можно любые значения, но мы используем следующие: расстояние отрезка A=4м, B=2,7м, тогда нам останется узнать значение C.
  • Для этого используем формулу a2+b2=c2, теперь  подставляем числа и получаем 42+2,72=c2=16+7,29=23,29. Но нам теперь нужно извлечь квадратный корень √23,29=4,82м.
  • Теперь, чтобы рассчитать ширину проступи, нужно разделить их количество на предполагаемый выступ тетивы или косоура и возьмём, к примеру, 16 ступеней, тогда ширина каждой составит 400/16=25 см, а высота: 270/16=16,875 см, где можно округлить до 17,0 см, сделав первую или последнюю ступеньку можно сделать чуть-чуть ниже. Что же у нас получилось – 17*2+25=59 см, что практически нормально, тем более что подъём получится достаточно крутым, около 45⁰. Но для увеличения ширины проступи здесь можно использовать забежные ступени.

Забежные ступени

Забежные ступени

что такое лестница с забежными ступенями). При этом минимальное расстояние от края верхнего козырька до края нижнего (по ширине проступи) должно составлять 100 мм, в противном случае конструкция будет опасна для спуска с неё лицом вперёд (пятка будет соскальзывать). Выступ козырька может составлять 30-40 мм, но не более 50 мм, чтобы носок не цеплялся за него при подъёме.

Совет. Для обеспечения удобного и безопасного спуска-подъёма важна ширина марша. Так, допустимой считается ширина от 70 до 80 см, обычной – от 90 до 100 см и комфортной – от 120 до 150 см, где свободно расходятся два человека тучной комплекции.

Заключение

От того, каким будет обустройство лестницы в доме, зависит комфорт всего помещения, ведь сообщение между комнатами воспринимается, как удобство на уровне подсознания. Поэтому, чтобы у вас не пропадало желание попасть в ту или иную часть дома, постарайтесь создать для этого соответствующие удобства.
